J-VALVES

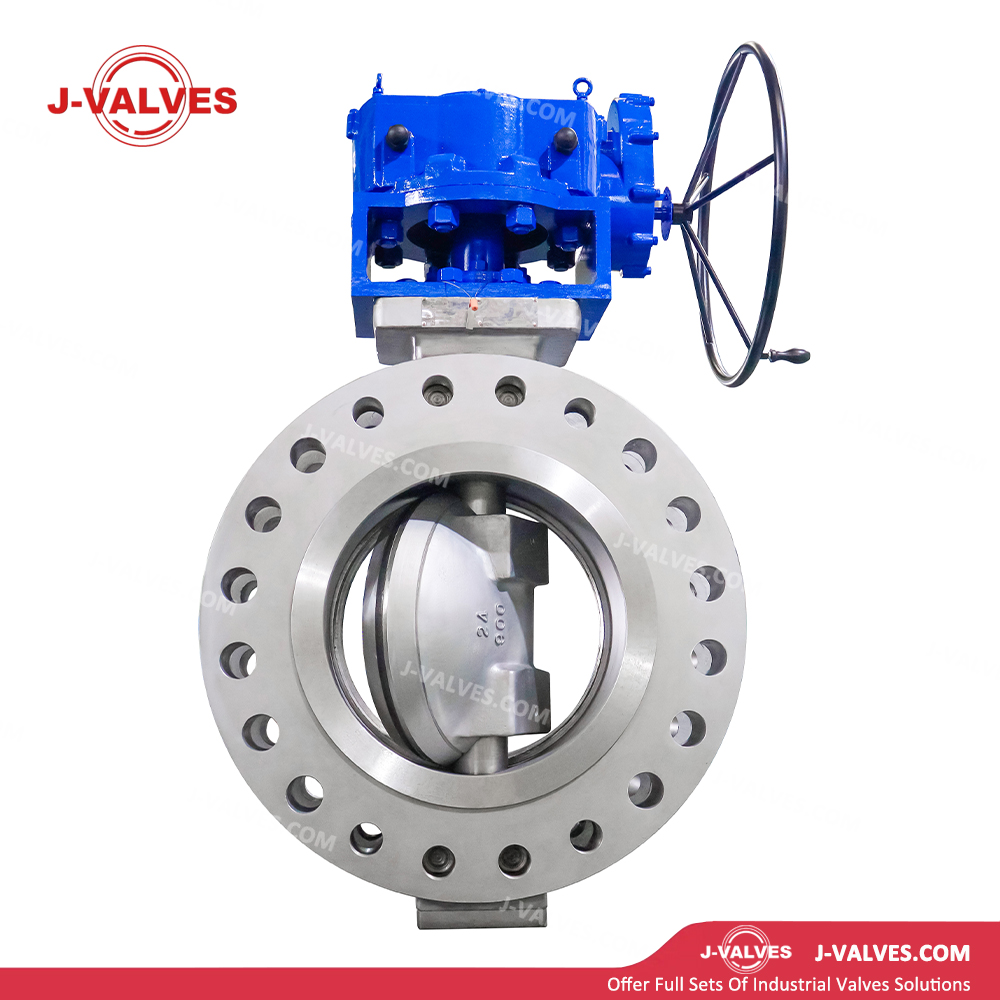

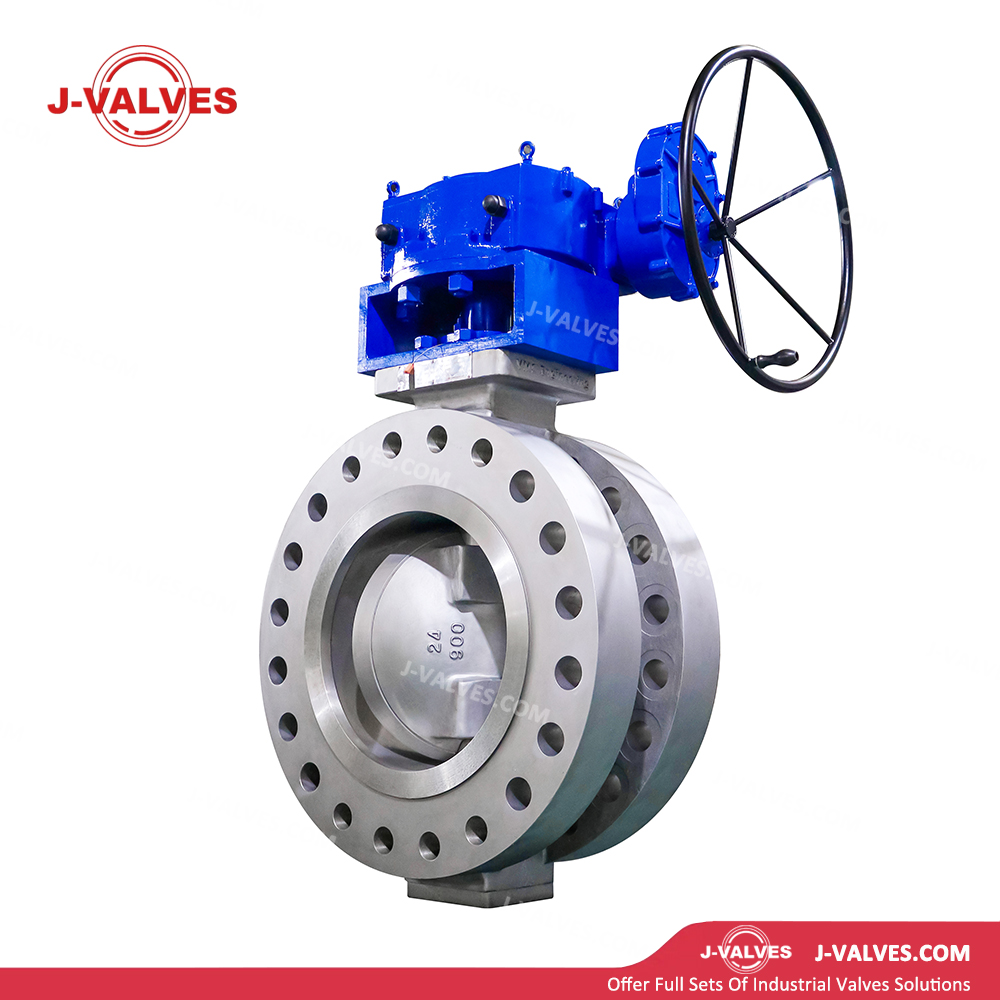

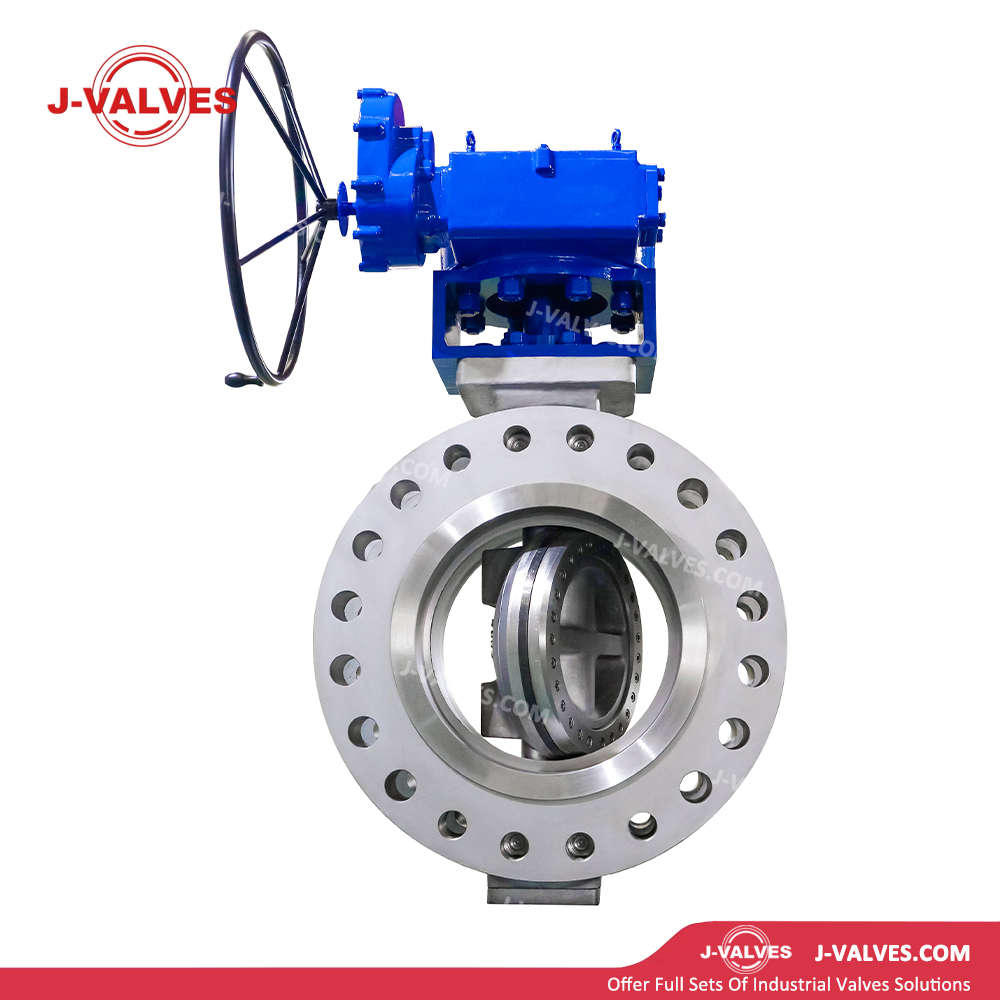

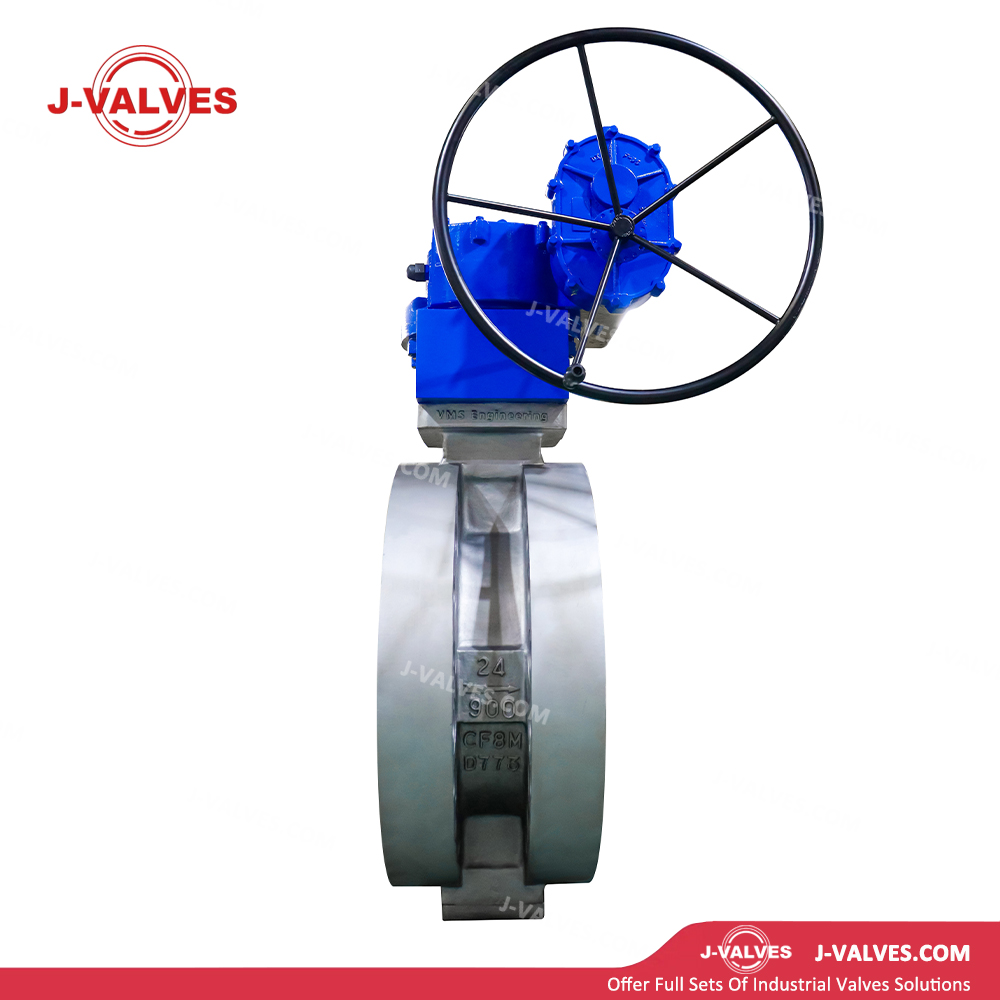

Структурные особенности
Корпус клапана из нержавеющей стали CF8M: прецизионное литье из CF8M (нержавеющая сталь 316), содержащее 2–3% молибдена, обеспечивающее превосходную стойкость к точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением, вызванному хлоридами, подходит для агрессивных сред и морской среды.
Конструкция с тройным эксцентриком: конструкция с тройным эксцентриком исключает трение между диском и седлом во время открытия и закрытия; контакт происходит только в момент полного закрытия, что значительно продлевает срок службы уплотнения и обеспечивает герметичность без утечек.
Уплотнение металл-металл. Уплотняющая поверхность диска покрыта твердым сплавом стеллита или сплавом на основе никеля, а седло изготовлено из цельного металла или покрыто износостойким сплавом. Он обладает высокой термостойкостью и эрозионной стойкостью, идеально подходит для условий высоких температур, высокого давления и сред, содержащих твердые частицы.
Конструкция с большим отверстием для высокого давления: большое отверстие диаметром 24 дюйма (DN600) с номинальным давлением класса 900 (PN150). Толщина стенки рассчитывается в соответствии со стандартом ASME B16.34. Критические компоненты, включая корпус, диск и шток, проверяются методом конечных элементов для обеспечения структурной целостности в условиях высокого давления до 15 МПа.

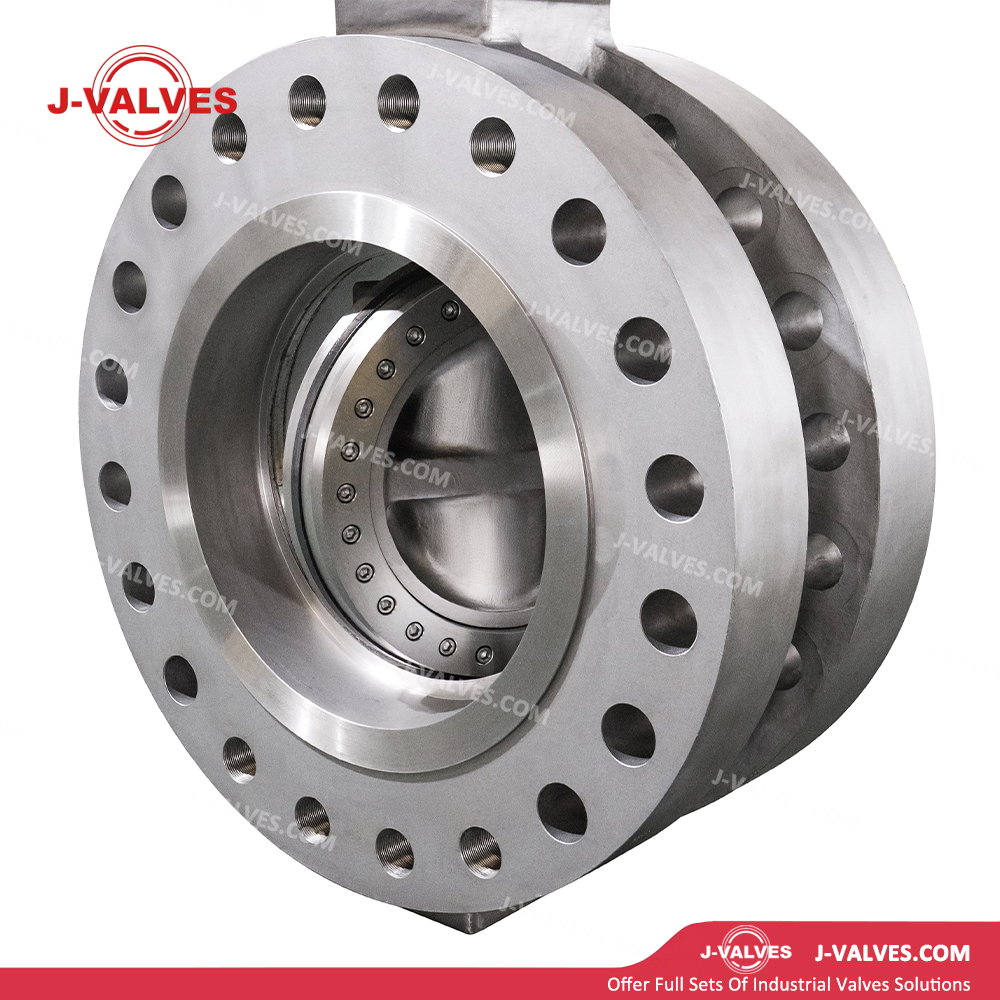

Фланцевое соединение: фланцевые соединения RF (с выступом) или RTJ (кольцевое соединение) в соответствии с ASME B16.5, обеспечивающие надежную установку и герметизацию для приложений с большим диаметром отверстия и высоким давлением.
Двунаправленное уплотнение: тройная эксцентриковая конструкция в сочетании с гибким металлическим седлом обеспечивает двунаправленное уплотнение с нулевой утечкой, отвечающее требованиям условий двунаправленного потока.
Пожаробезопасная конструкция: соответствует стандарту API 607. Металлическая уплотнительная конструкция по своей природе пожаробезопасна и сохраняет герметизирующие свойства в условиях пожара.
Антистатическое устройство: между штоком и корпусом установлено антистатическое устройство, обеспечивающее постоянную электростатическую проводимость и отвечающее требованиям безопасности во взрывоопасных зонах.
Конструкция штока с защитой от выброса: шток имеет верхнюю противовыбросовую конструкцию с внутренним удерживающим буртиком, предотвращающим выброс штока при ненормальном давлении, что обеспечивает эксплуатационную безопасность.
Низкий рабочий крутящий момент: конструкция с тройным эксцентриком, не вызывающая трения, в сочетании с прецизионными подшипниками значительно снижает крутящий момент открытия и закрытия в системах с большим диаметром цилиндра и высоким давлением, обеспечивая экономичную автоматизацию.
Регулируемое сиденье: на некоторых моделях сиденье можно отрегулировать или заменить встроенным, что продлевает срок службы и снижает затраты на техническое обслуживание.
Технические спецификации
Номинальный размер: 24 дюйма (DN600)
Класс давления: класс 900 (PN150)
Диапазон температуры: от -29 до +425 ℃
Корпус: CF8M (нержавеющая сталь 316); альтернативы включают CF8 (304), CF3M (316L), WCB, WC6, WC9, C5, C12A.
Диск: CF8M, CF8M с наплавкой Stellite, WCB с ENP, накладкой из Inconel 625.
Стержень: F316, 17-4PH, Инконель 718, XM-19
Седло: Многослойное металлическое уплотнение (нержавеющая сталь + графит + нержавеющая сталь), твердый сплав стеллита, инконель 625, RPTFE (низкотемпературный тип).
Подшипник/втулка: нержавеющая сталь 316 + композит ПТФЭ, Devlon, PEEK, самосмазывающийся металлический подшипник.
Класс утечки: нулевая утечка в соответствии с API 598, ISO 5208, уровень A, нулевая утечка MSS SP-61.
Торцевое присоединение: фланцевое (RF/RTJ); типы пластин и наконечников доступны по запросу
Управление: ручное, пневматическое, электрическое, гидравлическое.
Стандарт проектирования: API 609, ASME B16.34
Стандарт испытания: API 598
Монтажная длина: В соответствии с ASME B16.10.
Сертификация качества: API 609.
Области применения
Трубопроводы для нефти и газа на большие расстояния: используются в качестве запорных клапанов магистральных линий большого диаметра, впускных и выпускных клапанов станций, а также запорных клапанов компрессорных станций, заменяя задвижки для быстрой работы и облегченной конструкции.
Химические и нефтехимические заводы: Высокотемпературный контроль жидкости большого диаметра под высоким давлением в установках каталитического крекинга, гидрокрекинга и крекинга этилена, замена высокотемпературных задвижек и шаровых кранов.
Металлургическая промышленность: контроль высокотемпературной среды большого диаметра для доменного газа, конвертерного газа и систем воздухонагревателей.
Опреснение и очистка морской воды: материал CF8M устойчив к коррозии в морской воде, а конструкция с большим диаметром диаметра соответствует высоким требованиям к расходу забортной морской воды.
Общие промышленные применения для крупнокалиберных скважин: контроль и изоляция крупнокалиберных сред, включая воду, нефть, газ и пар.
Преимущества и ценность
Тройное эксцентриковое уплотнение с нулевой утечкой: торсионное уплотнение металл-металл соответствует стандартам нулевой утечки API 598, что делает его надежной альтернативой задвижкам и шаровым кранам в критических запорных устройствах.
Легкий вес для работы в условиях высокого давления с большим диаметром отверстия: на 40–60 % легче и на 50 % компактнее, чем аналогичные задвижки, что снижает затраты на поддержку трубопровода и требования к пространству для установки.
Быстрая работа для повышения энергоэффективности: поворот на четверть оборота на 90° занимает всего 1/10 времени работы задвижек, подходит для аварийного отключения и частого циклического включения.
Конструкция с длительным сроком службы без трения: отсутствие контакта между диском и седлом во время работы сводит к минимуму износ уплотняющей поверхности, что приводит к значительному увеличению срока службы по сравнению с обычными дроссельными затворами.
Надежное двунаправленное уплотнение: тройная эксцентриковая конструкция с гибким металлическим седлом обеспечивает нулевую двустороннюю утечку независимо от ориентации установки.
Искробезопасная конструкция: множество функций безопасности, включая противопожарные, антистатические и противовыбросовые функции. Для соответствия требованиям функциональной безопасности доступна сертификация SIL 3.
