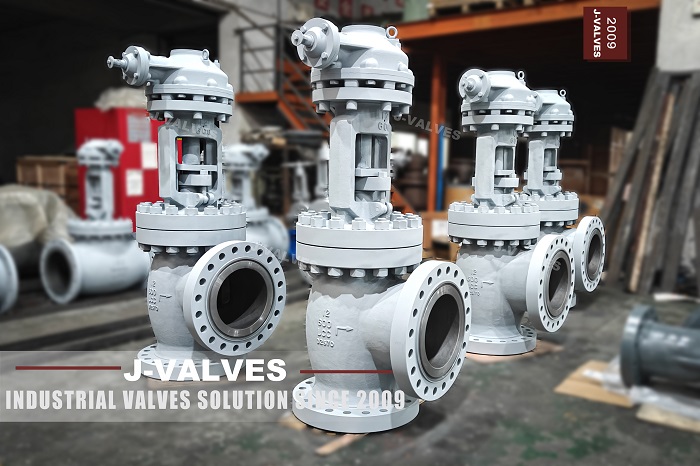

Угловой шаровой клапан LCC размером 12 дюймов, 600 фунтов использует угловой путь потока для изменения направления жидкости, уменьшая перепад давления и экономя занимаемую площадь при установке. LCC (низкоуглеродистая литая сталь) обеспечивает надежную прочность при криогенной температуре до -46 ℃, предотвращая хрупкое разрушение, обычное для обычной углеродистой стали.
Этот угловой клапан большого размера с приводом от шестерни широко используется на заводах по производству СПГ, нефтехимических комплексах, в переработке природного газа и в криогенных технологических трубопроводах. Угловая конструкция корпуса упрощает компоновку трубопроводов для работы в тяжелых условиях класса 600.
API 6FA — это глобальный стандарт пожаробезопасности для промышленной арматуры для нефтегазовой промышленности. Он проверяет характеристики уплотнения клапана после выгорания неметаллического уплотнения и прокладок под воздействием огня. Даже в случае пожара седло металл-металл может ограничить выброс опасной жидкости и снизить риск вторичного взрыва.
Для криогенных угловых клапанов большого диаметра 12 дюймов 600LB на нефтеперерабатывающих заводах и газовых терминалах необходима оценка пожарной опасности. Обратите внимание, что сертификация API 6FA означает, что клапан прошел стандартные испытания на огнестойкость, но его все равно необходимо правильно выбрать в соответствии с реальными условиями на объекте. Многие международные проекты EPC делают API 6FA обязательным требованием при работе с углеводородами.
ISO 15848 является преобладающим стандартом по неорганизованным выбросам, регулирующим мельчайшие утечки летучих органических соединений.
ISO 15848-1: Лабораторные испытания для утверждения типа с тысячами механических циклов плюс изменение температуры.
ISO 15848-2: Проверка утечек на производственной площадке для каждого готового изделия.
В условиях криогенной эксплуатации набивка клапана имеет тенденцию сжиматься и создавать невидимые микроутечки. Класс производительности B — это самый строгий класс по стандарту ISO15848, предпочтительный для экологически чувствительных проектов в ЕС и Северной Америке.
Важное отличие: API 6FA предназначен для аварийной герметизации после пожара; ISO 15848 контролирует обычные неорганизованные выбросы. Ни одно не может заменить другое.
1. ASME B16.34: определяет номинальное давление-температуру для литой стали LCC класса 600.
2. API 600: Общие спецификации для стальных клапанов, на которые часто ссылаются требования к материалам и болтам.
3. Криогенное испытание согласно BS6364/GB/T 24925: Обязательное испытание на удар по Шарпи для материала LCC, уплотнения с защитой от мостиков холода и конструкции рельефа полости корпуса для криогенной эксплуатации.
Сертификаты являются независимыми. 12-дюймовый угловой проходной клапан 600LB может иметь один сертификат без автоматического соответствия другим стандартам.
Стандартный | Основная функция | Типичное применение | Обязательная тенденция проекта |
API 6FA | Пожаробезопасность после воздействия огня | НПЗ, газовый завод с риском пожара | Часто требуется международным EPC |
ИСО 15848‑1 | Типовое испытание на неорганизованные выбросы | Природный газ, жидкость, содержащая летучие органические соединения | Требуется для экологических проектов ЕС и США. |
ИСО 15848-2 | 100% проверка неорганизованных выбросов при производстве | Заказы на массовые химические проекты | Востребован некоторыми покупателями продукции тонкой химии |
LCC Испытание на удар по Шарпи | Предотвращение хрупкого разрушения при низкой температуре | СПГ и криогенные трубопроводы | Обязательно при работе при температуре ниже ‑29℃. |
ASME B16.34 | Граница давления и температуры | Все клапаны класса ASME | Базовый стандарт для клапанов, соответствующих требованиям США |
Ошибка №1: Сертификат пожаробезопасности API 6FA соответствует характеристикам низкого уровня выбросов ISO15848.
Исправление: API 6FA проверяет металлическое уплотнение после сжигания неметаллических частей; ISO15848 измеряет микроутечки при нормальных условиях эксплуатации. Протоколы испытаний совершенно отдельные.
Ошибка №2: Марка материала LCC означает полную криогенную сертификацию.
Исправление: LCC — это только марка материала. Протокол испытаний на удар по Шарпи является обязательным для подтверждения криогенной пригодности.
Ошибка №3: принимайте общие копии сертификатов без проверки области действия.
Исправление: многие сертификаты распространяются только на небольшие размеры. Подтвердите, что сертификат явно включает 12-дюймовый угловой проходной клапан класса 600.
Запросите полный пакет (API 6FA + ISO15848 + отчет о криогенном воздействии LCC), если ваш проект соответствует следующим условиям:
Среда: природный газ, сжиженный углеводород или летучее масло;
На объекте существует риск пожара и взрыва;
Местное законодательство ограничивает неорганизованные выбросы ЛОС;
Рабочая температура падает до -29℃ или ниже.
Для негорючей криогенной воды достаточно только испытания LCC на удар.
Для криогенного углового клапана LCC размером 12 дюймов, 600 фунтов, API 6FA гарантирует пожаробезопасность, ISO15848 контролирует обычные неорганизованные выбросы, а низкотемпературное воздействие LCC обеспечивает целостность материала. Каждая сертификация рассматривает отдельные риски. Покупатели должны убедиться, что объем сертификата соответствует точному размеру клапана и классу давления для долгосрочной надежности трубопровода.
