И. базовая структура

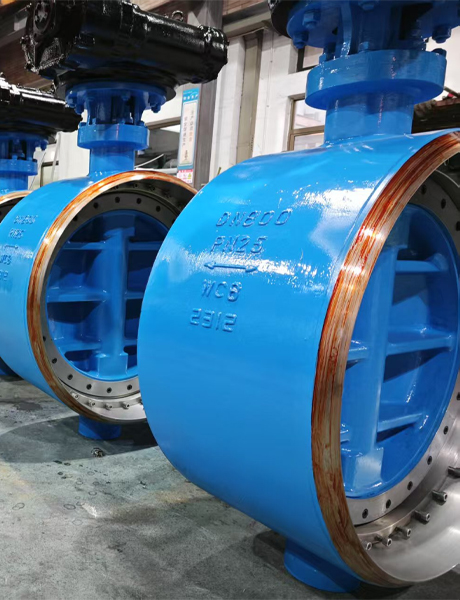

Структура клапана бабочки в основном состоит из нескольких основных частей. Корпус клапана как инфраструктура клапана бабочки , его форма в основном круглый или овал, а выбор материала чрезвычайно сложный, такой как чугун, устойчивый к коррозии, чугун,
Высокопрочная литая сталь и нержавеющая сталь, устойчивая к специальной среде. Клапан корпус не только обеспечивает стабильную поддержку клапана бабочки , но и строит канал потока жидкости, но выбор различных материалов предназначен для соответствия сложной и разнообразной промышленной производственной среде, будь то обычная вода, передача газа или коррозийная химическая пропускания жидкости, может свободно справляться. Пластина бабочки является основным компонентом клапана бабочки , который похож на вращающийся диск, расположенный внутри корпуса клапана, а размер точно адаптирован к диаметру клапана. Во время работы диск гибко вращается вокруг определенного неподвижного вала, а тонкий зазор между краем и внутренней стенкой корпуса клапана не только обеспечивает плавное вращение диска, но также поддерживает компактность общей структуры клапана.
Ii.w orking Principle
Принцип работы клапана бабочки основан на вращающемся движении пластины бабочки вокруг оси стебля клапана. Когда необходимо открыть клапан бабочки , приводное устройство получает инструкцию для открытия, генерирует соответствующий крутящий момент и передает его на пластину бабочки через стебель клапана, а пластина бабочки начинает вращать против оси. Когда диск вращается, уплотнение между ним и сиденьем постепенно разделяется, а жидкий канал постепенно открывается, чтобы позволить жидкости проходить через клапан. Когда диск поворачивается до положения 90 °, клапан полностью открыт, а жидкость течет почти беспрепятственно в трубе, а скорость потока максимально. Когда клапан бабочки закрыт, приводное устройство выводит крутящий момент в обратном направлении в соответствии с инструкцией закрытия, а стебель клапана приводит к тому, что пластина бабочки вращается по часовой стрелке. Когда тарелка движется ближе к сиденью, проход жидкости сужается. Когда диск поворачивается обратно в исходное положение 0 °, диск плотно устанавливается поверхностью герметизации сиденья клапана, полностью блокируя поток жидкости и закрывает клапан. В течение всего процесса открытия и закрытия точная регулировка потока жидкости может быть достигнута путем точного управления углом вращения пластины бабочки.
