Руководство по выбору класса давления для корзинчатых фильтров

Понимание номинальных давлений для применения корзинчатых сетчатых фильтров высокого давления

В промышленных трубопроводных системах корзинчатые фильтры играют важную роль в защите насосов, клапанов, теплообменников и другого критически важного оборудования, удаляя нежелательные твердые частицы из технологических жидкостей. Выбор правильного класса давления имеет важное значение для обеспечения безопасной эксплуатации, длительного срока службы и надежной фильтрации.

Для требовательных применений, особенно в нефтегазовой, химической, энергетической и морской промышленности, выбор подходящего корзинчатого фильтра высокого давления требует тщательного рассмотрения стандартов номинального давления, условий эксплуатации, выбора материалов и системных требований.

Общие классификации давления включают класс 150, класс 300, класс 600 и международные рейтинги давления PN , каждый из которых предназначен для различных рабочих сред.

1. Понимание классов давления по ASME для корзинчатых фильтров.

Классы давления ASME широко используются в промышленных трубопроводных системах, особенно в Северной Америке и международных энергетических проектах. Класс давления указывает максимально допустимое давление фильтра при определенных температурных условиях.

Корзинчатый фильтр класса 150

Класс 150 — одно из наиболее часто используемых значений давления для общепромышленного применения.

Типичные области применения включают в себя:

• Системы очистки воды

• Трубопроводы охлаждающей воды

• Технологические системы низкого давления

• ОВиК и инженерные трубопроводы

Преимущества корзинчатых фильтров класса 150:

• Экономичное решение

• Подходит для приложений со стандартным давлением

• Широкая доступность вариантов фланцевого соединения.

• Простота обслуживания и замены

Однако сетчатые фильтры класса 150 могут не подходить для систем переработки нефти, газа или химической продукции под высоким давлением, где существуют колебания давления и тяжелые условия эксплуатации.

Корзинчатый фильтр класса 300

Корзинчатые фильтры класса 300 обеспечивают возможность более высокого давления и широко применяются в промышленных системах среднего давления.

Общие приложения включают в себя:

• Установки переработки нефти и газа

• Химические заводы

• Трубопроводные системы нефтеперерабатывающих заводов

• Трубопроводы пара и технологической жидкости

По сравнению с конструкциями класса 150, фильтры класса 300 обеспечивают:

• Повышенная устойчивость к давлению

• Более прочная конструкция кузова

• Лучшая производительность при изменении температуры

• Повышенный запас прочности для критически важных систем.

Для многих промышленных применений класс 300 представляет собой сбалансированный выбор между производительностью и стоимостью.

Корзинчатый фильтр класса 600 для систем высокого давления

Для применений с высоким давлением часто требуется корзинчатый фильтр высокого давления класса 600.

Корзинчатые фильтры класса 600 обычно используются в:

• Нефтепроводы высокого давления

• Газоперерабатывающие мощности

• Морские добывающие платформы

• Системы СПГ

• Гидравлические и инжекторные системы

Ключевые особенности включают в себя:

• Прочная конструкция корпуса, выдерживающая давление

• Усиленная уплотнительная конструкция

• Более высокая механическая прочность

• Повышенная устойчивость к ударам давления и вибрации.

Когда системы работают в условиях тяжелого давления, выбор класса 600 может значительно повысить эксплуатационную надежность и снизить риски неожиданного технического обслуживания.

2. Номинальные значения давления PN и международные стандарты.

Помимо классов ASME, во многих глобальных проектах используются классификации давления PN в соответствии с европейскими стандартами.

Общие рейтинги PN включают:

• PN10/PN16: Подходит для систем водоснабжения и коммунальных сетей.

• PN25 / PN40: Используется для промышленного применения среднего давления.

• PN63/PN100: Применяется в технологических системах высокого давления.

Выбор между рейтингами классов и рейтингами PN зависит от:

• Местоположение проекта

• Стандартные требования к трубопроводам

• Характеристики фланцев

• Рабочее давление и температура

• Отраслевые правила

Профессиональный производитель корзинчатых сетчатых фильтров должен предоставлять решения, совместимые со стандартами ASME и PN, чтобы соответствовать глобальным требованиям проекта.

3. Как выбрать правильный класс давления для применения в корзинчатом фильтре высокого давления

Выбор корзинчатого фильтра высокого давления требует оценки нескольких важных факторов:

Эксплуатационное давление

Рабочее давление трубопровода всегда должно оставаться ниже максимально допустимого давления сетчатого фильтра. Следует учитывать дополнительные запасы безопасности для колебаний давления и условий запуска системы.

Рабочая температура

На номинальное давление влияет температура. Более высокие температуры могут снизить допустимую выдержку давления некоторых материалов.

Характеристики жидкости

Разные жидкости требуют разных конструкций:

• Коррозионные химикаты требуют коррозионностойких материалов.

• Применение углеводородов требует надежных уплотнительных характеристик.

• Абразивные жидкости требуют прочных фильтрующих корзин.

Требования к обслуживанию

Корзинчатые фильтры, используемые в системах непрерывного действия, должны иметь:

• Легкодоступные крышки

• Надежное уплотнение прокладок

• Простая конструкция удаления корзины

• Эффективность фильтрации с низким перепадом давления

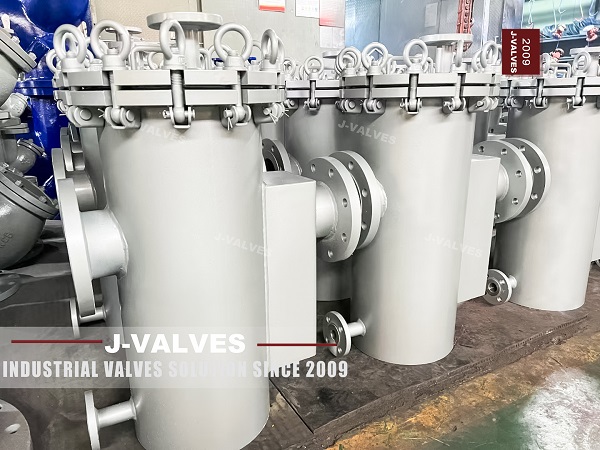

4. J-VALVES Высокопроизводительные корзинчатые сетчатые фильтры

Являясь профессиональным производителем промышленной арматуры и фильтрационного оборудования, J-VALVES предлагает индивидуальные решения для корзинчатых сетчатых фильтров для требовательных применений по всему миру.

Компания уделяет особое внимание инженерной надежности, качеству материалов и точности производства для удовлетворения различных промышленных требований.

Преимущества корзинчатых фильтров J-VALVES:

1. Широкий диапазон давлений.

Компания J-VALVES поставляет корзинчатые фильтры, рассчитанные на различные классы давления, в том числе:

• ASME класс 150

• ASME класс 300

• ASME класс 600

• Индивидуальные номинальные значения давления PN

Это позволяет клиентам выбрать наиболее подходящее решение в соответствии с системными требованиями.

2. Профессиональный выбор материала

В зависимости от условий применения J-VALVES может обеспечивать:

• Корзинчатые фильтры из углеродистой стали

• Корзинчатые сетчатые фильтры из нержавеющей стали

• Дуплексные решения из нержавеющей стали

• Варианты никель-алюминиевой бронзы

Выбор материалов оптимизирован с учетом коррозионной стойкости, механической прочности и долгосрочной надежности.

3. Строгий контроль качества производства.

J-VALVES применяет строгие процедуры проверки во время производства, в том числе:

• Проверка размеров

• Испытание давлением

• Тестирование на утечку

• Проверка материала

• Проверка производительности

Каждый сетчатый фильтр изготовлен для обеспечения стабильной работы в критически важных трубопроводных системах.

4. Индивидуальная инженерная поддержка

Разные отрасли требуют разных решений по фильтрации. J-VALVES предоставляет индивидуальный дизайн в соответствии с:

• Требования к потоку

• Номинальное давление

• Стандарты подключения

• Точность фильтрации

• Условия установки

Заключение

Выбор правильного класса давления является ключевым фактором обеспечения надежности корзинчатых фильтров в промышленных трубопроводных системах. Корзинчатые фильтры класса 150 подходят для общего применения, корзинчатые фильтры класса 300 обеспечивают повышенные характеристики давления для промышленных систем, а корзинчатые фильтры класса 600 предназначены для требовательных сред с высоким давлением.

Для критически важных применений, требующих надежного корзинчатого фильтра высокого давления , важен правильный выбор класса давления, оптимизация материала и качество изготовления.

Благодаря профессиональным инженерным возможностям, передовым производственным процессам и строгому контролю качества компания J-VALVES поставляет высокопроизводительные сетчатые фильтры, предназначенные для нефтегазовой, химической, морской, СПГ и промышленной отрасли по всему миру.
