Надежный выбор для работы в условиях высоких температур и высокого давления: конструктивные преимущества 24-дюймового поворотного обратного клапана 600 фунтов WC6

В перерабатывающих отраслях, таких как нефтехимические заводы, тепловые электростанции и системы транспортировки нефти и газа, трубопроводы, работающие в условиях высоких температур и высокого давления, предъявляют строгие требования к обратным клапанам . Основная функция обратного клапана — предотвращение обратного потока среды и защита критического оборудования, такого как насосы и компрессоры, от повреждения обратным потоком. Неисправность клапана может привести к неожиданному отключению, утечке среды и даже угрозе безопасности.

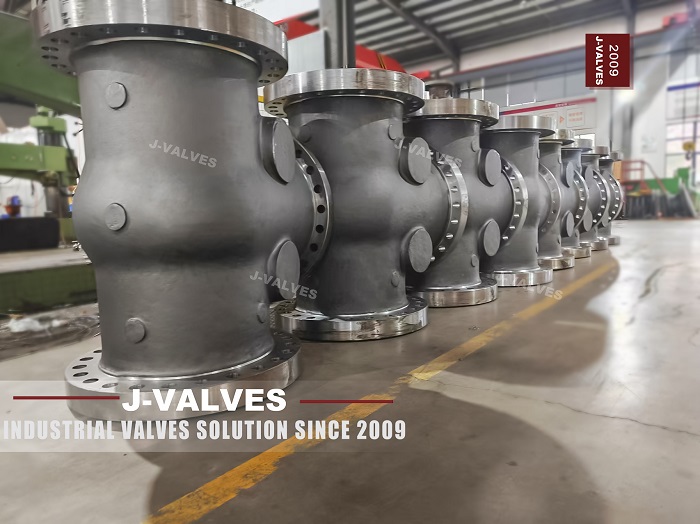

Поворотный обратный клапан WC6 диаметром 24 дюйма 600LB является основным выбором для трубопроводов большого диаметра, работающих при высоких температурах и высоком давлении. Основанная в 2009 году компания J‑VALVES специализируется на производстве промышленной арматуры. Мы оптимизируем формулу материала, структуру литья корпуса и характеристики уплотнения для поворотных обратных клапанов, работающих в тяжелых условиях эксплуатации, обеспечивая долгосрочные решения по борьбе с обратным потоком. На прилагаемой фотографии показаны серийные поворотные обратные клапаны WC6 большого диаметра, готовые к эксплуатации. дальнейшие испытания в нашей мастерской.

I. Что такое материал WC6 и почему он подходит для условий работы при высоких температурах и высоком давлении

Основные свойства хромомолибденовой литой стали WC6

WC6 — это литая сталь из сплава Cr-Mo, отвечающая спецификации ASTM A217, широко используемая для высокотемпературных клапанов. Хромомолибденовый сплав повышает жаропрочность и сопротивление ползучести, позволяя корпусу клапана выдерживать термоциклирование от горячей технологической среды.

• Область применения: высокотемпературный пар, горячее масло и термическая технологическая жидкость, устойчивая к деформации ползучести при длительном нагреве;

• Соответствие номинальному давлению: класс 600 для трубопроводов, работающих в тяжелых условиях, подходит для нагрузки на трубопровод большого диаметра 24 дюйма;

• Сравните с углеродистой сталью WCB: углеродистая сталь WCB в основном используется для работы при температурах от окружающей до умеренной. Сталь WC6 Cr-Mo обеспечивает гораздо лучшие механические характеристики и устойчивость к термической усталости при температуре выше 425 ℃, что идеально подходит для электростанций, гидроперерабатывающих установок и трубопроводов горячей нефти и газа.

Примечание. Клапаны из хромомолибденовой стали WC6 требуют точных процедур литья и термообработки. Неправильная термическая обработка может привести к хрупкости и риску возникновения давления. Квалифицированные производители должны строго следовать стандартам термической обработки ASTM A217.

II. Ключевые структурные преимущества 24-дюймового поворотного обратного клапана большого диаметра 600 фунтов

1. Диск поворотного типа для высокопоточного трубопровода.

Диск поворотного типа открывается при положительном потоке среды, обеспечивая полный проход и низкое сопротивление потоку. На трубопроводах диаметром 24 дюйма с большим объемом потока поворотные обратные клапаны создают гораздо меньший перепад давления по сравнению с обратными клапанами подъемного типа и не будут препятствовать транспортировке жидкости.

Как только скорость потока падает и возникает обратный обратный поток, диск закрывается под действием собственного веса и обратного давления среды, блокируя обратный поток и защищая расположенные выше по потоку насосы и оборудование.

2. Прочный цельный литой корпус для класса давления 600.

Как показано на фото мастерской, корпус клапана имеет достаточную толщину стенок и фланцы стандарта ASME B16.5. Конструкция корпуса соответствует нормам давления и температуры ASME B16.34. Для класса 600 требуется прочная конструкция, способная выдерживать высокое давление, а также снижение номинальных значений давления при высокой температуре.

Цельное литье сводит к минимуму потенциальные риски утечек, вызванные сварными соединениями. Технологические пробки резервируются во время разливки, сохраняя при этом общую прочность корпуса и подходят для непрерывно действующих промышленных трубопроводов.

3. Оптимизированное уплотнение и защита от ударов.

В высокотемпературных трубопроводах высокого давления термические циклы могут вызвать эрозию посадочных поверхностей. На уплотнительные поверхности наносится наплавка для защиты от эрозии жидкости и кавитации. Усиленная конструкция шарнира для диска большого размера смягчает удары во время циклов открытия-закрытия, предотвращая повреждение седла, вызванное ударом диска, и продлевая срок службы.

III. Типичные сценарии применения 24-дюймового поворотного обратного клапана 600 фунтов WC6

1. Трубопроводы высокотемпературного пара на теплоэлектростанциях: выход котла и вспомогательный паропровод для защиты от обратного потока.

2. Нефтехимические заводы: технологические линии гидропереработки и термического крекинга с использованием горячего масла и пара.

3. Нефтегазоперерабатывающие станции: крупнокалиберные высокотемпературные трубопроводы высокого давления для предотвращения повреждения насосов противотоком.

4. Высокотемпературные технологические трубопроводы высокого давления для углехимической промышленности.

Напоминание о выборе: Поворотные обратные клапаны не рекомендуются для условий чрезвычайно низкого расхода. Для трубопроводов с резкими колебаниями расхода можно оборудовать демпфирующие приспособления для смягчения эффекта гидроудара.

IV. Производство и контроль качества в J‑VALVES

Являясь производителем промышленной арматуры с 2009 года, компания J‑VALVES осуществляет строгий контроль качества высоколегированной арматуры WC6:

1. Спектральный анализ исходного литейного материала для проверки химического состава WC6.

2. Стандартная термообработка для обеспечения механических свойств хромомолибденовой стали.

3. Неразрушающий контроль НК для устранения дефектов литья.

4. Испытание гидрооболочки и испытание на герметичность седла в соответствии с требованиями API 6D.

5. Полная проверка готовых клапанов большого диаметра, как показано при серийном производстве, перед доставкой на проектные площадки.

V. Заключение

Благодаря выдающейся стойкости хромомолибденовой стали WC6 к высокотемпературной ползучести, а также полнопроходной конструкции поворотного типа и прочному литому корпусу, рассчитанному на давление, поворотный обратный клапан WC6 24 дюйма 600LB становится надежным противообратным устройством для высокотемпературных трубопроводов высокого давления большого диаметра.

При выборе клапана необходимо полностью учитывать не только размер и класс давления, но также температуру среды, скорость потока и риск гидравлического удара. Если вы ищете решения для высокотемпературных обратных клапанов высокого давления, свяжитесь с J-VALVES для получения технической поддержки и индивидуального предложения.
