Шаровой кран на цапфе: надежное решение для регулирования расхода для промышленного применения при высоком давлении

Введение

В современной нефтегазовой, нефтехимической, СПГ- и энергетической отраслях требуется, чтобы клапаны работали безопасно и надежно при высоком давлении, большом диаметре и в условиях длительного срока службы. По сравнению с традиционными плавающими шаровыми кранами шаровые краны с цапфой обеспечивают повышенную механическую стабильность, меньший рабочий крутящий момент и улучшенные характеристики уплотнения, что делает их идеальным выбором для критически важных трубопроводных систем.

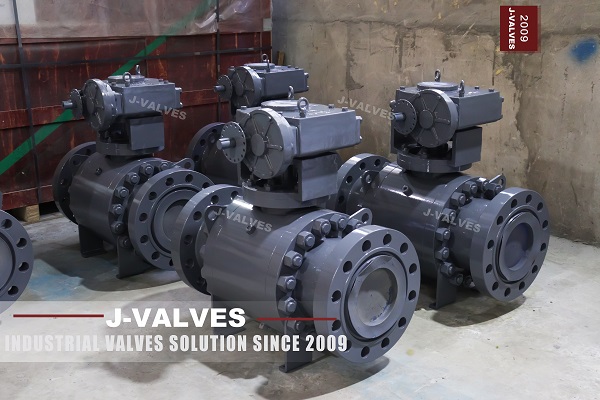

Клапан, показанный на изображении, имеет прочную конструкцию с фиксированным шаром, фланцевым соединением и узлом привода, что представляет собой типичное решение для промышленного шарового крана с креплением на цапфе, разработанное для требовательных применений.

J-VALVES специализируется на производстве высокопроизводительных шаровых кранов на цапфе, разработанных в соответствии с международными стандартами, предоставляя надежные решения для нефте-, газо-, СПГ, химических и промышленных трубопроводных систем.

Что такое шаровой кран с цапфой?

Шаровой кран с цапфой — это тип шарового крана, в котором шар поддерживается фиксированными цапфами сверху и снизу. В отличие от плавающих шаровых кранов, шар под давлением не перемещается свободно.

В системах высокого давления давление жидкости создает большую силу, действующую на шар. Опора цапфы поглощает эту силу и передает ее на корпус клапана, значительно снижая нагрузку на седла клапана.

К основным структурным компонентам относятся:

• Фиксированный шар с верхней и нижней опорой цапфы

• Корпус клапана и конструкция крышки

• Седла с двойным уплотнением

• Противовыбросовая конструкция штока

• Противопожарная система герметизации

• Варианты ручного, пневматического, гидравлического или электрического привода

Такая конструкция позволяет клапану сохранять стабильную работу в условиях высокого давления и большого диаметра.

Ключевые преимущества шаровых кранов с цапфой

1. Низкий рабочий крутящий момент для крупногабаритных применений.

Одним из самых больших преимуществ конструкции, установленной на цапфе, является пониженный рабочий крутящий момент.

Поскольку вес шара и нагрузка давления в трубопроводе воспринимаются системой цапфы, для работы клапана требуется меньшее усилие по сравнению с клапанами с плавающим шаром.

Преимущества включают в себя:

• Меньшие требования к приводу

• Снижение рабочего энергопотребления

• Повышенная эффективность автоматизации

• Увеличенный срок службы рабочих компонентов

Это делает шаровые краны с цапфой особенно подходящими для трубопроводов большого диаметра.

2. Отличные характеристики уплотнения под высоким давлением.

Трубопроводные системы высокого давления требуют надежной запорной способности. В шаровых кранах, монтируемых на цапфе, используется конструкция уплотнения под давлением, при которой давление системы помогает подтолкнуть седло к поверхности шара.

Преимущества включают в себя:

• Надежное двунаправленное уплотнение

• Сниженный риск утечки

• Стабильная работа при колебаниях давления

• Подходит для критически важных задач изоляции.

Типичные области применения включают в себя:

• Нефтепроводы

• Газопроводы

• Терминалы СПГ

• Технологические системы нефтеперерабатывающего завода

3. Возможность двойной блокировки и стравливания

Многие шаровые краны, установленные на цапфе, могут быть сконструированы с функцией двойной блокировки и спуска воздуха.

Это позволяет операторам:

• Изолировать давление выше и ниже по потоку

• Проверьте состояние уплотнения клапана.

• Безопасное выполнение операций по техническому обслуживанию

Эта функция особенно важна в отраслях, где безопасность и защита оборудования имеют решающее значение.

Применение шаровых кранов с цапфой

Нефтегазопроводные системы

Для транспортировки по трубопроводам требуются клапаны, способные выдерживать высокое давление и непрерывную работу. Шаровые краны с цапфой широко используются в:

• Трубопроводы сырой нефти

• Системы передачи природного газа

• Сбор трубопроводов

• Компрессорные станции

Их прочная механическая конструкция обеспечивает надежную работу в течение длительного срока службы.

СПГ и криогенные применения

Для систем СПГ требуются клапаны с отличными герметизирующими характеристиками и точным производственным контролем.

Шаровые краны, установленные на цапфе, могут быть адаптированы для:

• Низкотемпературное обслуживание

• Криогенные применения

• Условия термоциклирования

Специальные материалы и технологии уплотнений помогают сохранять надежность в условиях экстремальных температур.

Нефтехимические и химические заводы

В системах химической обработки часто используются агрессивные среды и среды высокого давления. Шаровые краны с цапфой обеспечивают:

• Сильная коррозионная стойкость

• Надежное отключение

• Длительные интервалы технического обслуживания

Конструктивные особенности шаровых кранов с цапфой J-VALVES

J-VALVES уделяет особое внимание инженерной надежности и точности производства при разработке промышленных клапанов для глобальных проектов.

1. Прочная конструкция кузова

Шаровые краны J-VALVES на цапфе имеют оптимизированную конструкцию корпуса, способную выдерживать:

• Нагрузка под высоким давлением

• Напряжение трубопровода

• Изменения температуры

• Требования к долгосрочной эксплуатации

Доступные конфигурации включают в себя:

• Двухсекционная конструкция корпуса

• Трехсекционная конструкция корпуса

• Варианты кованого или литого корпуса

2. Передовая технология уплотнения.

Надежное уплотнение имеет важное значение для безопасности трубопровода. J-VALVES применяет передовые решения для герметизации, в том числе:

• Мягкое уплотнение седла

• Металлическое уплотнение седла

• Пожаробезопасная конструкция

• Антистатическая структура

Эти конструкции улучшают работу клапана в сложных условиях.

3. Производство по международным стандартам

J-VALVES производит шаровые краны на цапфе в соответствии с признанными отраслевыми стандартами, в том числе:

• API 6d

• ASME B16.34

• ISO 17292

• NACE MR0175 (при необходимости)

Каждый клапан проходит строгие процедуры проверки, в том числе:

• Испытание давлением

• Тестирование на утечку

• Функциональное тестирование

• Проверка размеров

Почему стоит выбрать шаровые краны с цапфой J-VALVES?

Имея многолетний опыт производства промышленной арматуры, J-VALVES предлагает индивидуальные решения в области арматуры для международных энергетических и промышленных рынков.

J-VALVES Преимущества:

Профессиональные инженерные возможности
Опытные инженеры разрабатывают оптимизированные конструкции клапанов в соответствии с условиями эксплуатации, номинальными давлениями и требованиями применения.

Широкий выбор материалов
Доступные материалы включают в себя:

• Углеродистая сталь

• Нержавеющая сталь

• Дуплекс из нержавеющей стали

• Низкотемпературная углеродистая сталь

• Специальные сплавы

Индивидуальные решения для активации
J-VALVES поддерживают:

• Ручная операция

• Пневматические приводы

• Гидравлические приводы

• Электрические приводы

Строгий контроль качества
Каждый клапан перед поставкой проверяется на предмет надежности работы.

Заключение

Шаровой кран на цапфе — надежное решение для трубопроводных систем высокого давления и большого диаметра. Его конструкция с фиксированным шаром, низкий рабочий крутящий момент, надежная уплотняющая способность и длительный срок службы делают его широко используемым в нефтегазовой отрасли, СПГ, нефтехимии и промышленности.

Благодаря передовым технологиям производства, профессиональной инженерной поддержке и строгому контролю качества компания J-VALVES предлагает высокопроизводительные шаровые краны на цапфе, разработанные для удовлетворения строгих требований глобальных промышленных проектов.
