Пневматический пробковый клапан с мягким седлом DN100 PN15 UB6: как уплотнение из ПТФЭ улучшает герметичность трубопровода

I. Обзор пневматического пробкового клапана с мягким седлом DN100 PN15 UB6

Базовые характеристики и типичное применение

Пневматический пробковый клапан с мягким седлом DN100 PN15 UB6 является важным компонентом управления жидкостью для двухпозиционного режима работы в промышленных трубопроводных системах. Номинальный диаметр DN100, класс давления PN15, оснащен пневмоприводом и заглушкой с мягким уплотнением UB6.

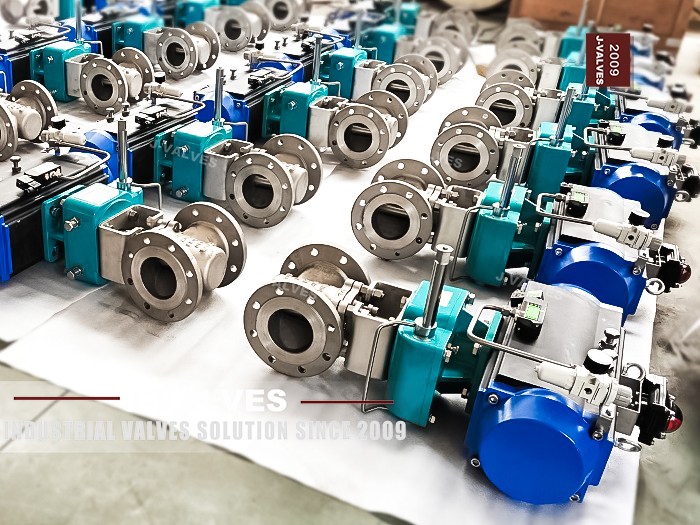

Как показано на заводской фотографии, комплектные узлы пробковых клапанов UB6 оснащены высококачественными пневматическими приводами, позиционерами и модулями концевых выключателей. Фланцевое соединение упрощает монтаж трубопроводов на объекте. Эти клапаны широко используются в технологических трубопроводах химической обработки, транспортировки нефти и газа, водоочистки и энергетики, выполняя функции регулярного отключения и аварийной изоляции.

Традиционные «металл по металлу» пробковые клапаны обеспечивают герметизацию механически обработанным металлическим контактом. При работе с слегка абразивными или агрессивными средами металлические уплотнительные поверхности имеют тенденцию изнашиваться, что приводит к внутренним утечкам и постепенному снижению производительности с течением времени эксплуатации. В конструкции UB6 в качестве основного уплотнительного материала используется ПТФЭ для решения реальных проблем с утечками в трубопроводе.

II. Уплотнительный механизм из ПТФЭ обеспечивает превосходную герметичность трубопровода

Внутренние преимущества материала ПТФЭ

ПТФЭ (политетрафторэтилен) отличается сверхнизким коэффициентом трения, широкой химической стойкостью, хорошими антивозрастными свойствами и широким диапазоном рабочих температур. Это хорошо зарекомендовавший себя материал мягкого уплотнения для промышленной арматуры.

Внутри плунжерного клапана DN100 PN15 UB6 втулка из ПТФЭ полностью закрывает сердечник плунжера. При вращении плунжера эластичная втулка из ПТФЭ плотно прижимается к сферической поверхности плунжера. Надежное герметичное уплотнение достигается за счет упругой деформации материала, не требуя чрезвычайно высокой точности обработки металла.

1. Компенсация деформации трубопровода. Промышленные трубопроводы подвергаются тепловому расширению-сужению, напряжению фланцев и механической вибрации. Эластичное уплотнение из ПТФЭ поглощает незначительные изменения зазора и блокирует утечку среды.

2. Устойчивость к воздействию агрессивной среды: кислоты, щелочи и растворители практически не разрушают и не разбухают компоненты из ПТФЭ, защищая уплотнительную поверхность от химического повреждения.

3. Низкое трение снижает нагрузку на привод: самосмазывающийся ПТФЭ минимизирует крутящий момент. Пневматический привод работает плавно при открытии и закрытии, снижая износ привода и продлевая общий срок службы клапана.

Структурная конструкция UB6 обеспечивает максимальную эффективность уплотнения из ПТФЭ

Полость корпуса клапана UB6 специально оптимизирована для установки уплотнительной втулки из ПТФЭ. Линейное давление обеспечивает плотное прижатие втулки из ПТФЭ к поверхности заглушки. Более высокое рабочее давление создает более сильную контактную силу уплотнения, известную как уплотнение с самоподпиткой под давлением.

При номинальном давлении PN15 пневматический пробковый клапан UB6 DN100 PN15 обеспечивает герметичное закрытие, что идеально подходит для технологических трубопроводов со строгими требованиями к контролю утечек и превосходит многие традиционные клапаны с мягким уплотнением.

III. Преимущества пневматического пробкового клапана DN100 PN15 UB6

Устранение распространенных неисправностей уплотнений трубопроводов

Большинство отказов клапанов происходит из-за повреждения уплотнительных поверхностей: эрозии проточной средой, ослабления уплотнения из-за колебаний температуры, химической коррозии, ведущей к внутренним и внешним утечкам, потерям материала и рискам безопасности процесса.

Благодаря системе уплотнений из ПТФЭ плунжерный клапан с мягким седлом DN100 PN15 UB6 обеспечивает практические улучшения для промышленных объектов:

1. Увеличенный интервал технического обслуживания, меньшее время простоя трубопровода;

2. Стабильное герметичное закрытие в агрессивных условиях работы, минимизация неорганизованных выбросов;

3. Быстрый пневматический отклик, поддержка дистанционного управления и аварийной изоляции;

4. Большой размер DN100 с номинальным давлением PN15, совместимый с основными промышленными трубопроводами среднего и низкого давления.

Примечание. ПТФЭ имеет определенное температурное ограничение. Пересмотрите выбор материала уплотнения для условий эксплуатации при экстремально высоких температурах, чтобы избежать повреждения уплотнения.

IV. Примечания по выбору пневматического пробкового клапана с мягким седлом DN100 PN15 UB6

1. Подтвердите состав среды и рабочую температуру, проверьте рабочий диапазон уплотнения из ПТФЭ;

2. Рабочее давление никогда не должно превышать номинальное давление PN15;

3. Настройте электромагнитный клапан, концевой выключатель или позиционер в соответствии с требованиями автоматизации;

4. Сопоставьте стандартный фланец с трубами, устанавливаемыми на месте, чтобы гарантировать герметичность соединения всей линии.

V. Заключение

Превосходные уплотнения пневматического пробкового клапана с мягким седлом UB6 DN100 PN15 обусловлены не только самим материалом ПТФЭ, но и полной системой уплотнений с автономным питанием, сочетающей геометрию корпуса клапана UB6 и втулку из ПТФЭ. Для химических, энергетических и других промышленных трубопроводов эта конструкция снижает риски утечек, вызванные вибрацией, коррозией и термической деформацией, обеспечивая надежное решение для изоляции трубопроводов для жидкостей.
