Дисковый затвор с двойным смещением: высокоэффективное решение для управления потоком для промышленного применения

Введение

В современных промышленных трубопроводных системах клапаны должны обеспечивать надежную запорную функцию, низкий рабочий крутящий момент и длительный срок службы в сложных условиях эксплуатации. По сравнению с традиционными концентрическими дисковыми затворами, дисковый затвор с двойным смещением обеспечивает улучшенные характеристики уплотнения, пониженное трение и повышенную долговечность, что делает его идеальным выбором для водоподготовки, производства электроэнергии, нефтегазовой, химической и промышленной промышленности.

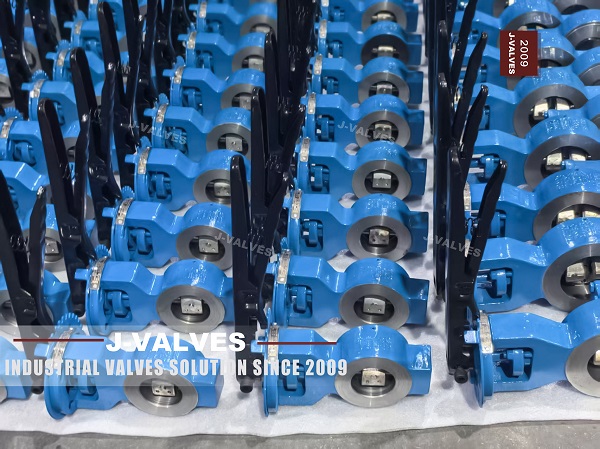

Показанные на изображении дисковые затворы с двойным эксцентриситетом имеют компактную конструкцию, конструкцию межфланцевого/фланцевого соединения и высококачественное покрытие поверхности, что обеспечивает превосходные характеристики для различных промышленных систем управления потоком.

J-VALVES специализируется на производстве передовых дроссельных заслонок с надежной конструкцией, строгим контролем качества и индивидуальными конфигурациями для глобальных промышленных проектов.

Что такое дисковый затвор с двойным смещением?

Дроссельный клапан с двойным смещением , также известный как высокопроизводительный дроссельный клапан (HPBV), использует две независимые конструкции со смещением:

1. Первое смещение:
   шток клапана расположен позади центральной линии тарелки клапана, что уменьшает контакт между диском и седлом во время открытия и закрытия.

2. Второе смещение:
   ось штока расположена вдали от центральной линии трубопровода и уплотняющей поверхности, создавая кулачковое действие во время работы.

Эта уникальная структура позволяет диску быстро отходить от седла после открытия, что значительно снижает трение и улучшает характеристики уплотнения.

Ключевые преимущества дисковых затворов с двойным смещением

1. Уменьшение трения и увеличенный срок службы.

Традиционные дроссельные заслонки поддерживают постоянный контакт между диском и седлом, вызывая трение и износ.

Конструкция с двойным смещением обеспечивает:

• Минимальный контакт седла во время работы

• Снижение износа уплотнительных поверхностей.

• Меньший рабочий крутящий момент

• Увеличенный срок службы клапана

Это делает дисковые затворы с двойным эксцентриситетом пригодными для частой эксплуатации и длительного промышленного обслуживания.

2. Надежное уплотнение.

Основным преимуществом дискового затвора с двойным эксцентриситетом является его превосходная запорная способность.

Смещенная структура создает эффект механического кулачка, позволяя диску плавно входить в седло без чрезмерного трения.

Преимущества включают в себя:

• Плотное закрытие

• Сниженный риск утечки

• Стабильное уплотнение при изменениях давления

• Повышенная надежность в критических системах

В зависимости от требований применения клапаны могут быть оснащены:

• Системы мягкого уплотнения

• Металлические уплотнительные системы

• Пожаробезопасные конструкции уплотнений

3. Низкий рабочий крутящий момент

Оптимизированное движение диска снижает сопротивление во время работы, что приводит к снижению требований к крутящему моменту.

Преимущества включают в себя:

• Меньший выбор привода

• Снижение эксплуатационных расходов

• Повышенная эффективность автоматизации

• Более быстрая реакция открытия и закрытия

Конструкция с низким крутящим моментом особенно полезна для трубопроводов большого диаметра.

Конструктивные особенности поворотных дисковых затворов J-VALVES с двойным эксцентриситетом

Показанные на изображении дисковые затворы демонстрируют производственные возможности J-VALVES' с неизменным качеством обработки и защитой покрытия промышленного уровня.

К основным конструктивным особенностям относятся:

1. Высокопрочный корпус клапана.

Корпус клапана рассчитан на:

• Нагрузки под давлением трубопровода

• Механическое напряжение

• Условия длительной эксплуатации

Доступные материалы включают в себя:

• Углеродистая сталь

• Нержавеющая сталь

• Ковкий чугун

• Специальные сплавы

2. Диск и седло прецизионной обработки.

Точная обработка гарантирует:

• Правильный уплотнительный контакт

• Плавная работа

• Уменьшенная вероятность утечки

Оптимизированная уплотнительная поверхность повышает производительность в сложных условиях эксплуатации.

3. Гибкие возможности срабатывания

J-VALVES Дроссельные затворы с двойным эксцентриситетом могут быть оснащены:

• Механическая коробка передач

• Пневматический привод

• Электрический привод

• Гидравлический привод

Это обеспечивает интеграцию в различные промышленные системы управления.

Применение дисковых затворов с двойным смещением

Системы водоочистки и водоснабжения

Дроссельные затворы с двойным эксцентриситетом широко используются в:

• Муниципальные водопроводы

• Насосные станции

• Системы фильтрации

• Крупные приложения управления потоком

Их легкая конструкция и низкие требования к техническому обслуживанию делают их эффективной альтернативой традиционным задвижкам.

Индустрия производства электроэнергии

Электростанциям требуется надежная арматура для систем охлаждения и технологических систем.

Типичные области применения включают в себя:

• Системы охлаждающей воды

• Конденсаторные трубопроводы

• Системы оборотного водоснабжения

Превосходная коррозионная стойкость и долговечность обеспечивают стабильную работу.

Нефть, газ и промышленная переработка

Для промышленных трубопроводов, требующих частой эксплуатации и надежной изоляции, дисковые затворы с двойным эксцентриситетом обеспечивают:

• Быстрая операция

• Надежное уплотнение

• Компактная установка

Они обычно используются в:

• Нефтеперерабатывающие системы

• Химические перерабатывающие заводы

• Энергетическая инфраструктура

J-VALVES Преимущества при производстве дисковых затворов с двойным эксцентриситетом

Как профессиональный производитель промышленной арматуры, J-VALVES предлагает высокопроизводительные дроссельные заслонки с двойным эксцентриситетом, предназначенные для мировых рынков.

1. Передовые технологии производства

J-VALVES применяет прецизионную обработку и строгий производственный контроль, чтобы гарантировать:

• Точные размеры клапана

• Стабильная производительность уплотнения

• Надежная работа

2. Индивидуальные инженерные решения

Для разных применений требуются разные конфигурации клапанов. J-VALVES обеспечивает настройку, включая:

• Номинальные значения давления, такие как PN10, PN16, PN25, класс 150.

• Различные стандарты подключения

• Различные уплотнительные материалы

• Индивидуальные решения актуаторов

3. Строгий контроль качества

Каждый клапан проходит комплексные процедуры проверки, в том числе:

• Испытание давлением

• Тестирование на утечку

• Проверка размеров

• Функциональное тестирование

Эти процессы обеспечивают надежную работу перед отправкой.

Заключение

Дисковый затвор с двойным смещением представляет собой эффективное и надежное решение для современных промышленных систем управления потоком. Благодаря уменьшенному трению, меньшему рабочему моменту, превосходным характеристикам уплотнения и длительному сроку службы они стали предпочтительным выбором для применения в воде, энергетике, нефти и газе, а также в промышленности.

Благодаря передовым технологиям производства, профессиональной инженерной поддержке и строгому управлению качеством компания J-VALVES поставляет высокопроизводительные дисковые затворы с двойным эксцентриситетом, предназначенные для удовлетворения жестких требований глобальных промышленных проектов.
