В условиях работы с высоким давлением, таких как магистральные нефте- и газопроводы, нефтехимические заводы и объекты энергетики, кованые шаровые краны, установленные на цапфе, действуют как критически важное оборудование для перекрытия жидкости. Любой отказ, включая утечку, заклинивание или неисправность, может привести к угрозе безопасности и дорогостоящим остановкам производства.
Только проведение окончательных испытаний под давлением готовых клапанов не может обеспечить долгосрочную стабильную эксплуатацию. Система управления качеством API Q1 содержит основные правила, охватывающие весь жизненный цикл производства кованых шаровых кранов на цапфе.
API Q1, выпущенный Американским институтом нефти, представляет собой спецификацию качества, специально разработанную для оборудования для нефтегазовой отрасли. В отличие от общих стандартов ISO, он ориентирован исключительно на производство в энергетической отрасли. Он обеспечивает соблюдение обязательных требований к проверке конструкции, отслеживанию материалов, процедурам ковки, неразрушающему контролю, отслеживанию сборки и документации.
Производители клапанов, сертифицированные по API Q1, должны создать полностью отслеживаемый производственный процесс. Каждый шаровой кран, установленный на кованой цапфе, можно проследить от сырых кованых заготовок до готовой поставки, что является основной гарантией надежности оборудования под высоким давлением.

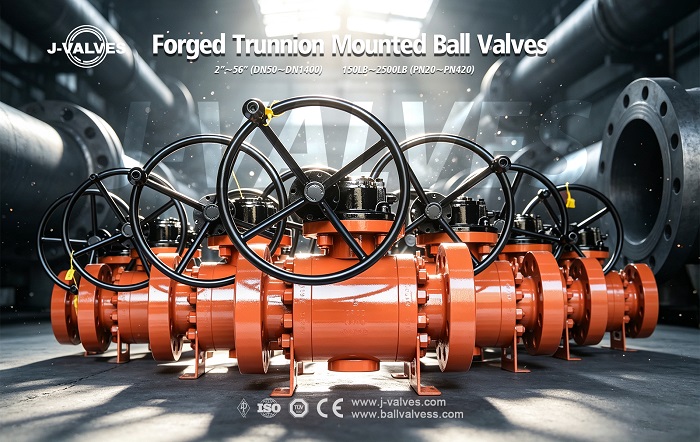

По сравнению с литыми шаровыми кранами , в шаровых кранах с цапфой используются материалы из кованой стали, включая A105, A105N, F304 и F316. Классы давления варьируются от 150 до 2500 фунтов, размеры от DN50 до DN1400. Согласно спецификациям API Q1, производители должны соблюдать следующие строгие правила:
1. Отслеживание сырья
Все кованые стальные материалы поставляются с оригинальными сертификатами испытаний материалов и повторно проверяются с помощью спектрального анализа. API Q1 требует полного соответствия номеров партий, номеров плавок и сертификационных документов для предотвращения растрескивания корпуса, вызванного неквалифицированным сырьем.
2. Контроль ковки и термообработки
Корпуса клапанов после ковки подвергаются нормализованной и закаленной термообработке для устранения внутренних напряжений. Записи о кривых нагрева, времени выдержки и процессах охлаждения сохраняются постоянно, чтобы гарантировать механическую прочность и ударопрочность.
3. Прецизионная обработка и неразрушающий контроль
Для шариков и седел клапанов осуществляется строгий контроль допусков по размерам. Критические компоненты, включая корпуса и штоки клапанов, проходят ультразвуковой контроль UT и магнитопорошковый контроль MT для обнаружения внутренних трещин и дефектов, предотвращая утечку среды под высоким давлением.
4. Стандартизированный контроль сборки и уплотнения.
Цапфовая конструкция поддерживает шар через верхнюю и нижнюю опоры. Предварительный натяг седел клапанов напрямую влияет на эффективность уплотнения. API Q1 регулирует стандартизированный крутящий момент сборки, чтобы избежать внутренних утечек и заклинивания в работе, вызванных неправильной сборкой.
Некоторые производители проводят только отбор проб давления. Однако API Q1 требует проведения полного независимого тестирования каждого шарового крана, установленного на кованой цапфе..
Каждый готовый агрегат проходит гидростатические испытания корпуса и гидропневматические испытания на уплотнение седла. Все данные о испытательном давлении, продолжительности выдержки и проверке утечек записываются в независимый отчет об испытаниях.
Кроме того, проводятся циклические испытания на выносливость и испытания с моделированием температуры для проверки стабильности уплотнения при колебаниях давления и температуры. Полные документы проверки поставляются вместе с каждым клапаном, что позволяет создать уникальный файл для каждого отдельного продукта.
Кованые шаровые краны на цапфе, соответствующие стандарту API Q1, широко используются в газопроводах, нефтесборных трубопроводах, проектах СПГ и угольных химических заводах. В этих проектах используются легковоспламеняющиеся среды, высокое рабочее давление и ограниченное время обслуживания. Шаровые краны, изготовленные по стандарту API Q1, эффективно снижают риски незапланированных остановов и повышают общую безопасность трубопровода.
При покупке высокого давления, установленных на кованых шаровых кранов цапфе, покупатели не должны ориентироваться только на цену. Две ключевые квалификации требуют проверки:
Во-первых, действующий сертификат API Q1, охватывающий всю производственную линейку шаровых кранов с цапфой;
Во-вторых, собственная испытательная лаборатория с независимыми возможностями проведения неразрушающего контроля и испытаний под давлением, а также полная отслеживаемость производства.
Профессиональные производители клапанов строго соблюдают стандарты качества API Q1 для кованых шаровых кранов, установленных на цапфе. Ручное управление, привод, электрические и пневматические приводы являются дополнительными. Продукты могут быть адаптированы в соответствии с ASME B16.34, API 6D и другими международными стандартами для соответствия глобальным проектам промышленных трубопроводов.
