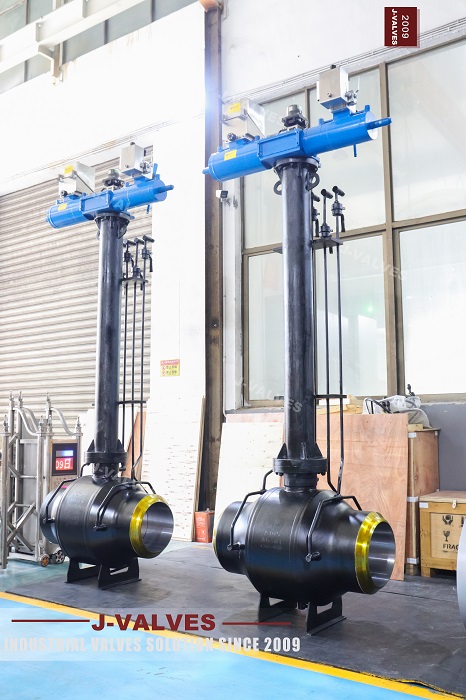

Для магистральных газопроводов высокого давления, проектов по подземному природному газу и централизованному теплоснабжению цельносварной шаровой кран с цапфой DN400 PN160 A105 выступает в качестве критического изолирующего оборудования. Как показано на заводском фото, этот вариант оснащен удлиненным стволом и пневмогидравлическим приводом, предназначенным для непосредственного подземного заглубления. Длинный шток переносит рабочий интерфейс над землей, устраняя дорогостоящие клапанные камеры большого размера и обеспечивая дистанционное пневматическое управление открытием-закрытием.
Надежный срок службы определяется не только материалом кованой углеродистой стали А105. Это результат объединения требований ASME B16.34 и API 6D, двух всемирно признанных промышленных стандартов. Многие инженеры по закупкам путают сферу своей деятельности: ASME B16.34 определяет базовые номинальные значения давления и температуры и правила проектирования кузова; API 6D — это специальная спецификация трубопроводной арматуры, охватывающая условия эксплуатации в полевых условиях, типовые испытания, отслеживание материалов и функции безопасности при подземной установке. Только соответствие двойным стандартам гарантирует, что цельносварной шаровой кран DN400 PN160 A105 пройдет строгую приемку для проектов нефтегазовых и муниципальных трубопроводов высокого давления.
ASME B16.34 является общим стандартом для стальных клапанов с фланцами или концами под приварку. Его основная функция определяет максимально допустимое рабочее давление, соответствующее рабочей температуре для каждой группы материалов.
Для цельносварного шарового крана из кованой стали A105 DN400 PN160 ASME B16.34 публикует официальную диаграмму давления и температуры для углеродистой стали A105. Номинальное значение PN160 применяется при температуре окружающей среды; допустимое рабочее давление автоматически снижается при повышении температуры жидкости. Если производители игнорируют кривую снижения номинальных характеристик B16.34 и просто применяют номинал PN160 для работы при высоких температурах, возникает риск разрыва корпуса из-за избыточного давления.
Для цельносварного шарового крана DN400 большого размера ASME B16.34 предоставляет формулу расчета минимально необходимой толщины стенки, запрещающую произвольное уменьшение толщины стенки. Размеры концов сварного шва должны соответствовать ASME B16.25, чтобы гарантировать совместимость сварной фаски с трубопроводом на объекте и минимизировать остаточное сварочное напряжение.
Важное примечание: ASME B16.34 содержит фундаментальные критерии проектирования, но не содержит полных требований к типовым испытаниям трубопроводной арматуры. Соблюдение только стандарта B16.34 не может удовлетворить требования к трубопроводам для передачи электроэнергии на большие расстояния. Соответствие API 6D является обязательным дополнением.
Изделие на нашей фотографии представляет собой цельносварной шаровой кран заглубленного типа с удлиненным штоком, пневмогидравлическим приводом и узлом с двойным выпуском воздуха. Именно это оборудование подпадает под основную область применения спецификации API 6D для трубопроводной арматуры.
1. Усиленная минимальная толщина стенки: помимо базового стандарта ASME B16.34, API 6D добавляет дополнительный запас прочности, учитывающий ударную нагрузку трубопровода от гидравлического удара плюс внешнее напряжение сжатия грунта при подземной прокладке. Корпус высокого давления большого размера DN400 не может соответствовать толщине стенок промышленных клапанов общего назначения.
2. Требование к полнопроходному каналу. Чтобы обеспечить возможность очистки трубопровода скребками, API 6D определяет размер полнопроходного прохода для уменьшения падения давления в трансмиссии.
3. Удлиненный узел штока для подземной эксплуатации: API 6D определяет требования к защите от коррозии для подземного узла штока, противовыбросовую конструкцию штока и систему уплотнений, предотвращающую внешние утечки во влажной агрессивной почвенной среде.
В то время как ASME B16.34 фокусируется на расчете конструкции, API 6D обеспечивает полную заводскую проверку: гидростатическое испытание корпуса, двунаправленное испытание седла под высоким давлением, испытание газового седла при низком давлении, испытание на пожаробезопасность и полную отслеживаемость материала для номеров плавок штамповки A105.
Многие недорогие конкуренты проводят только простые гидростатические испытания и пропускают последовательность типовых испытаний API 6D. При использовании в подземных трубопроводах высокого давления такие клапаны могут испытывать внутренние или внешние утечки. Ремонт подземной задвижки Ду400 приводит к огромным потерям из-за остановки трубопровода.
Стандартный | Основная область применения | Воздействие на шаровой кран DN400 PN160 A105 |
ASME B16.34 | Общая конструкция стального клапана, номинальное давление-температура, расчет толщины стенки | Обеспечивает границу давления и температуры A105 PN160; фундаментальный справочник по дизайну кузова |
API 6d | Полная спецификация продукции для клапанов нефтепровода | усиление состояния трубопроводов; похоронены правила с расширенной основой; полное типовое тестирование; отслеживаемость документов |
Рекомендация по проекту: При покупке заглубленного цельносварного шарового крана DN400 PN160 не указывайте только соответствие ASME B16.34. Соответствие API 6D должно требоваться одновременно. ASME B16.34 является базовым вариантом проектирования; API 6D обеспечивает реальную защиту безопасности трубопроводных приложений. Ни один стандарт не должен быть опущен.
Представленный на фотографии пневматический штоком двойного стандарта цельносварной шаровой кран с удлиненным широко применяется в нижеуказанных проектах:
1. Магистральные линии передачи природного газа на большие расстояния и городские газовые сети высокого давления (прямая подземная прокладка)
2. Высокотемпературные магистральные теплотрассы высокого давления.
3. Нефтетехнологические трубопроводы, запорная арматура компрессорных станций и теплообменных сооружений.
4. Проекты, требующие надземного пневматического привода, в то время как корпус клапана остается под землей, чтобы сократить инвестиции в гражданское строительство камеры клапана.
Цельносварная поковка A105 исключает потенциальную утечку в соединениях кузова с болтовым соединением. В сочетании с требованиями ASME B16.34 и API 6D клапан обеспечивает длительную эксплуатацию под землей без технического обслуживания, расчетный срок службы составляет примерно 30 лет.
1. Проверьте сертификат материала: отчет о материале корпуса из кованой стали A105 должен соответствовать классификации групп материалов ASME B16.34.
2. Различают стандартную область применения: ASME B16.34 ≠ API 6D. ASME B16.34 применяется для всех стальных клапанов; API 6D — это специальная спецификация продукта для обслуживания трубопроводов.
3. Для заглубленной версии с удлиненным штоком не только корпус клапана: узел удлиненного штока, дренажный трубопровод и опорная конструкция привода также должны соответствовать структурным требованиям API 6D.
4. Документация на поставку: запросите официальный паспорт давления и температуры, отчет об испытаниях корпуса и седла, полную документацию по отслеживанию материалов в соответствии с требованиями API 6D.
ASME B16.34 закладывает фундаментальные основы для номинального давления и температуры и механической конструкции цельносварного шарового крана DN400 PN160 A105 . API 6D модернизирует стальную арматуру общего назначения до настоящего оборудования, предназначенного для трубопроводов, добавляя специальное усиление для подземного захоронения, воздействия гидроудара, очистки скребками и многолетнего обслуживания на местах. Для проектов крупногабаритных заглубленных трубопроводов высокого давления соблюдение двойных стандартов образует наиболее важный технический барьер, предотвращающий утечки и преждевременные отказы в процессе эксплуатации.
