J-VALVES

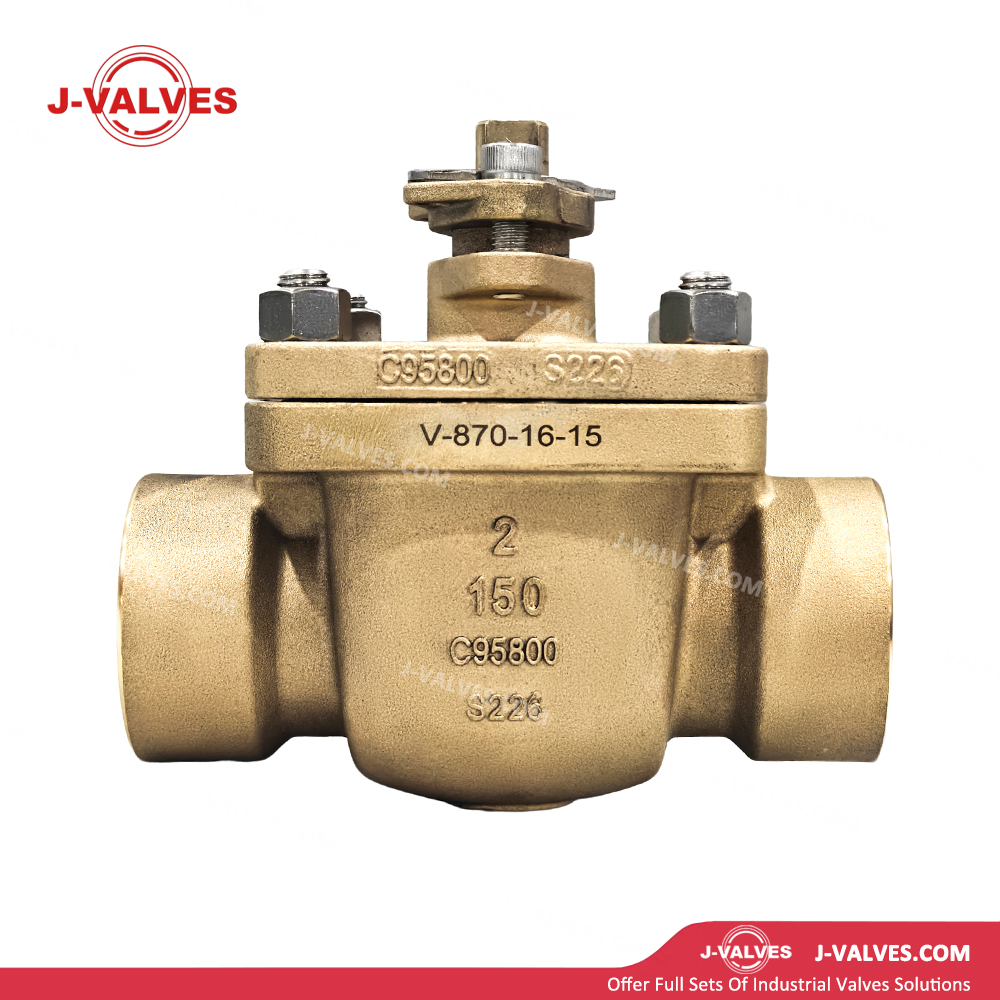

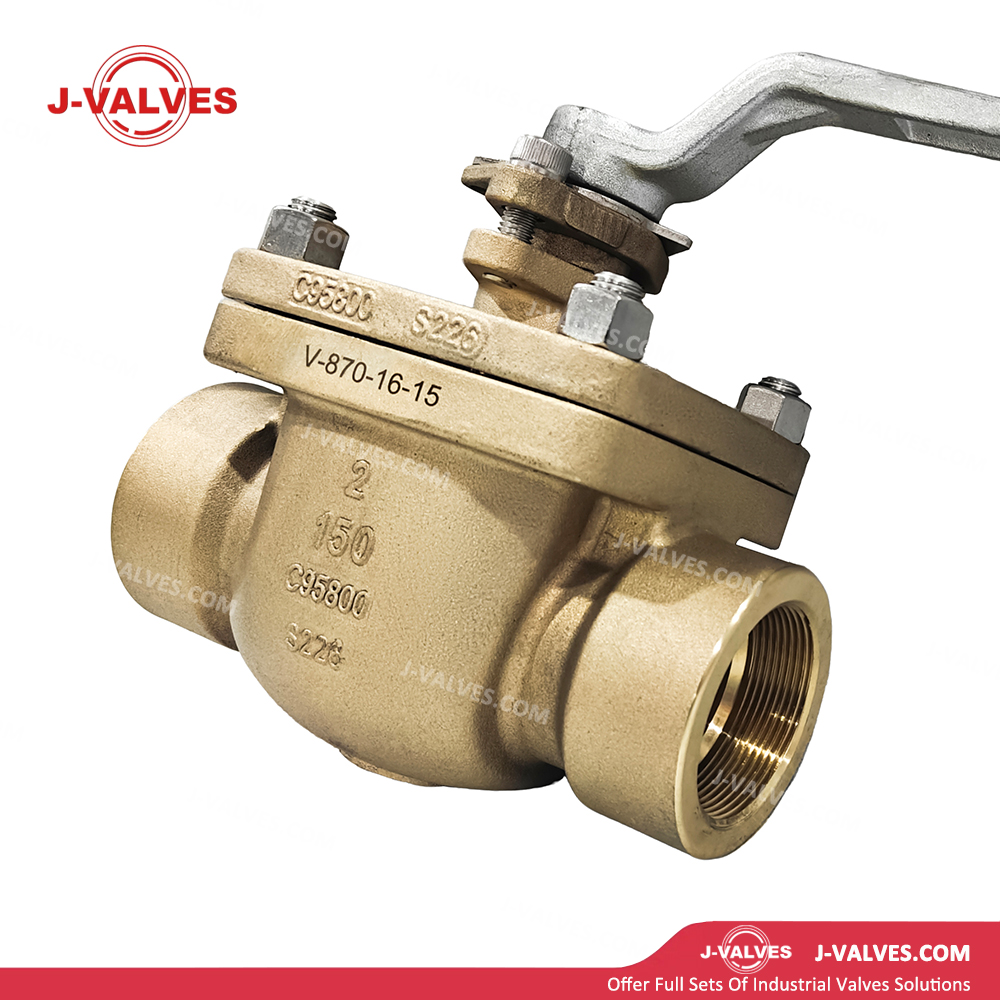

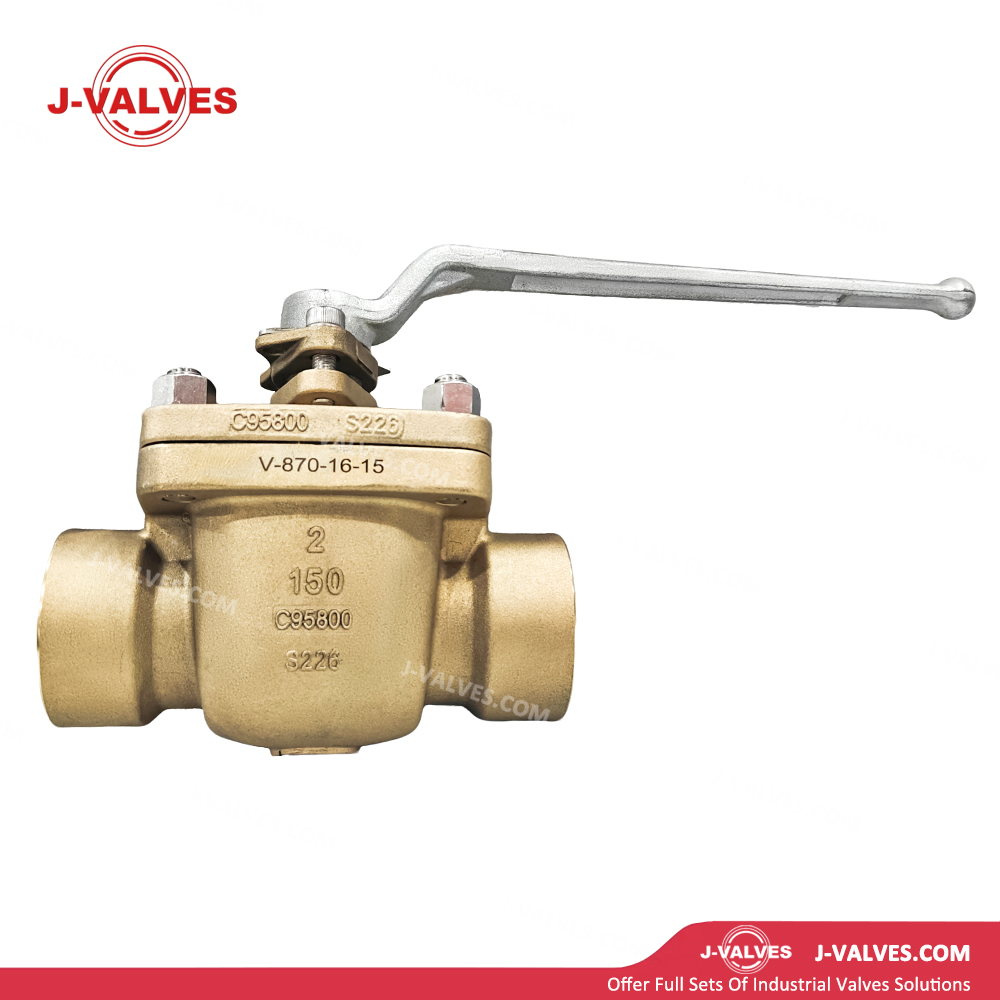

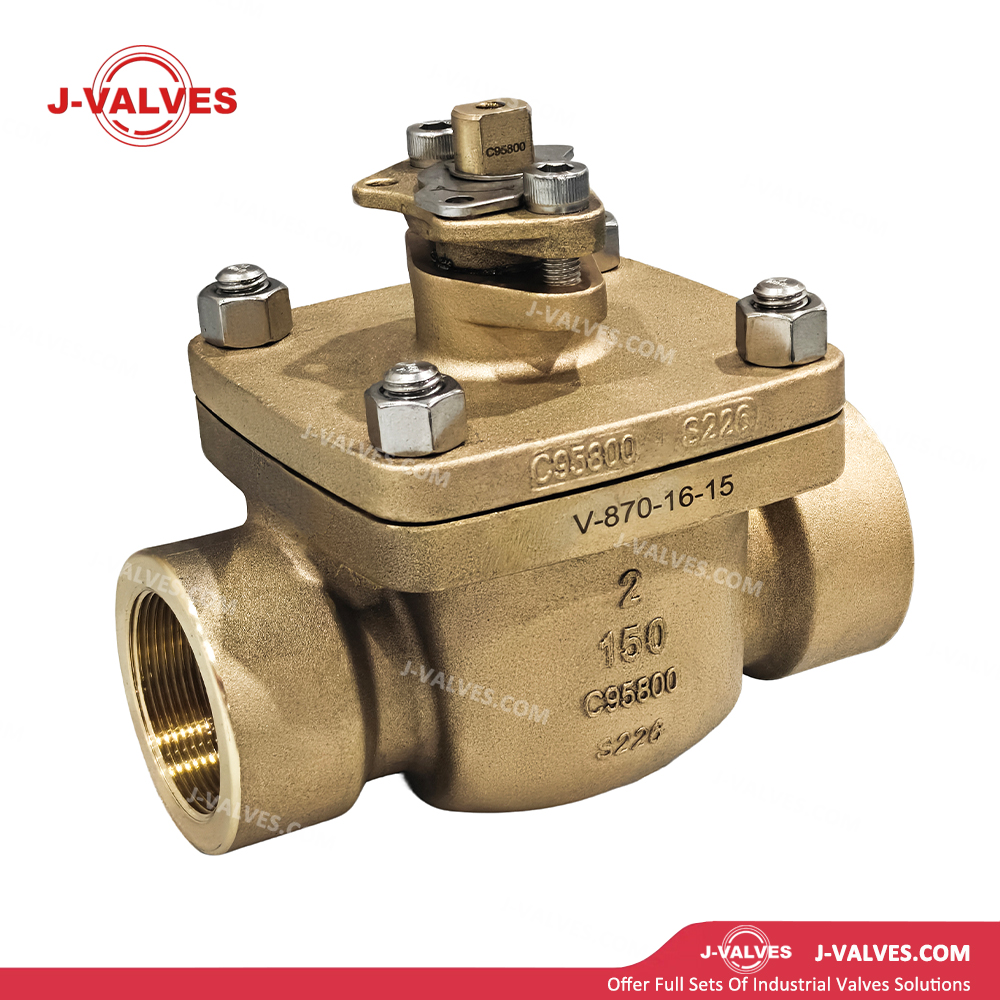

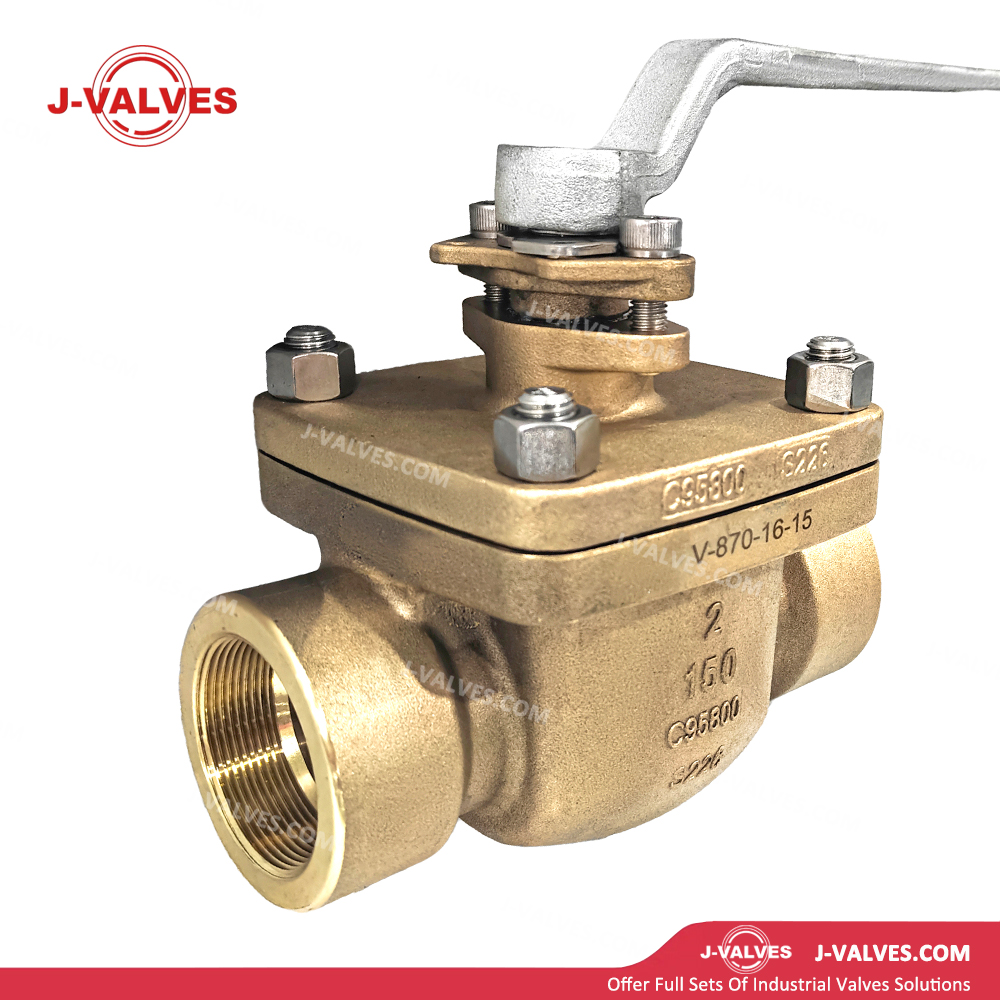

Материал никель-алюминиевая бронза (C95800): Корпус клапана изготовлен из никель-алюминиевой бронзы ASTM B148 C95800, обеспечивающей превосходную стойкость к коррозии в морской воде, кавитационной стойкости и износостойкости, подходит для морской среды и хлорсодержащих сред.

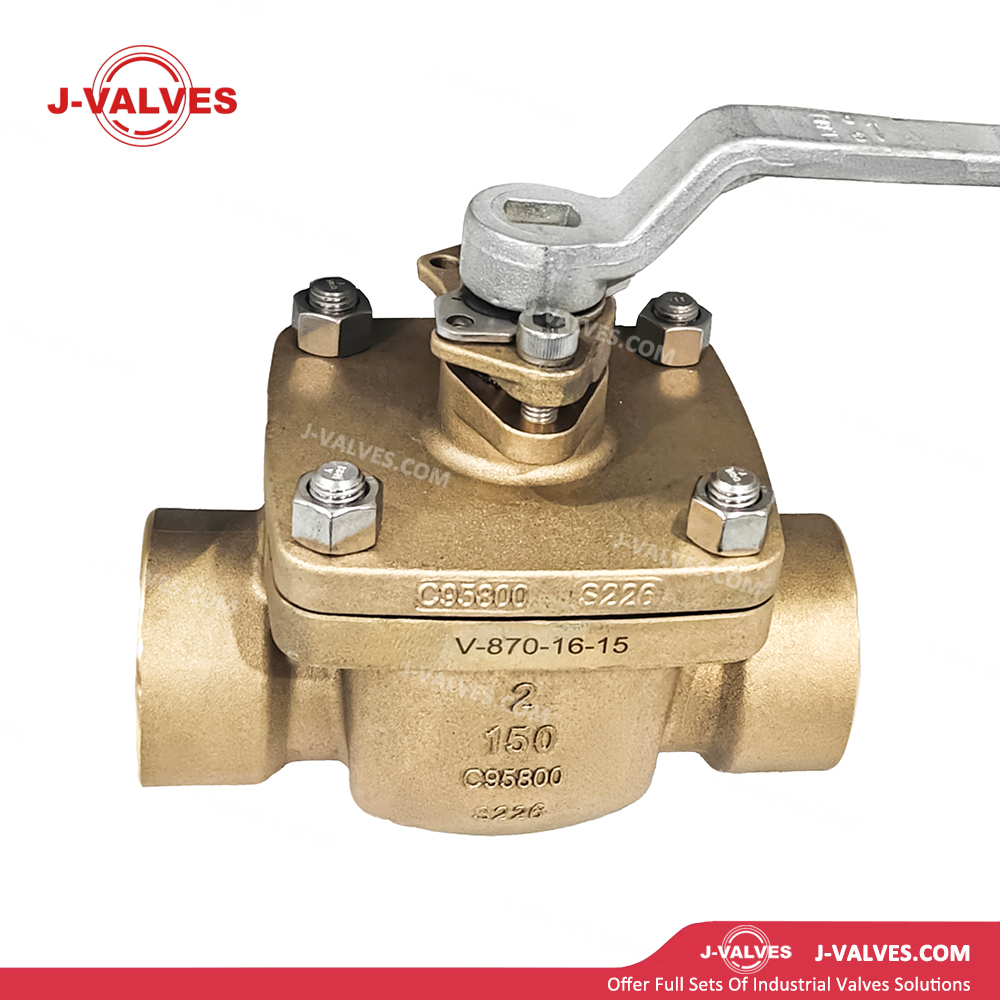

Конструкция с верхним входом: Капот открывается сверху, что позволяет осуществлять разборку и замену внутренних деталей, таких как шар и седло. Нет необходимости снимать клапан с трубопровода, что значительно сокращает время простоя при обслуживании.
Полнопортовая конструкция: диаметр отверстия шара соответствует внутреннему диаметру трубопровода, имеет сверхнизкий коэффициент гидравлического сопротивления (высокое значение Cv) и минимальный перепад давления, что идеально подходит для систем со строгими требованиями к расходу и энергоэффективности.
Оптимизированный проход для потока с низким сопротивлением: внутренний путь потока оптимизирован CFD с плавными переходами и отсутствием мертвых зон потока, что эффективно снижает турбулентность и потери энергии.
Резьбовое соединение: доступно с резьбовым соединением NPT (ANSI/ASME B1.20.1) или BSPT для легкой установки, подходит для трубопроводных систем с ограниченным пространством.
Конструкция с плавающим шариком: шарик свободно плавает под средним давлением и плотно прилегает к седлу, обеспечивая надежное двунаправленное уплотнение.
Пожаробезопасная конструкция: соответствует стандарту API 607, сохраняет герметичность даже в условиях пожара и предотвращает утечку среды.
Антистатическое устройство: встроенная антистатическая структура предотвращает накопление статического электричества и снижает опасность возгорания и взрыва.
Противовыбросовая конструкция штока: шток клапана имеет противовыбросовую конструкцию для обеспечения эксплуатационной безопасности.
Платформа для установки привода, отвечающая стандарту ISO 5211: стандартизированный монтажный фланец сверху для легкой сборки с ручными, пневматическими или электрическими приводами.
| Элемент | Спецификация |
Номинальный размер | 1/4'~4' (Ду6~Ду100) |
Класс давления | 150 фунт ~ 2500 фунтов (PN20 ~ PN420) |
Тип порта | Полный порт |
Температурная диапазон | от -29℃ до +200℃ |
Клапан материал тела | C95800 (ASTM B148 Никель-алюминиевая бронза) |
Материал мяча | C95800/Нержавеющая сталь 316 (опция) |
Материал стебля | Нержавеющая сталь 316 / Монель K500 |
Материал уплотнения седла | ПТФЭ, RPTFE, PCTFE, PEEK (дополнительно) |
Тип соединения | Резьбовой (NPT/BSPT) |
Тип операции | Ручной (рычаг/запорное устройство), пневматический, электрический |
Стандарты дизайна | ASME B16.34, API 608, API 6D |
Стандарты испытаний | API 598, ISO 5208, API 6D |
Стандарт пожарной безопасности | API 607/API 6FA |
Лицевое измерение | Соответствует ASME B16.10. |
Обработка поверхности | Полированная или пескоструйная обработка, эпоксидное покрытие опционально |
Морское машиностроение и судостроение: Применяется в системах охлаждения морской воды, системах балластной воды, системах противопожарной защиты и системах трюмных вод с превосходной стойкостью к коррозии в морской воде.
Опреснение морской воды: Подходит для трубопроводов морской воды систем обратного осмоса (RO) и многоступенчатого мгновенного испарения (MSF) для обеспечения долгосрочной надежной работы.
Химическая промышленность: Идеально подходит для конвейерных и реакционных систем с хлорсодержащими средами, рассолами и кислыми средами, предотвращает утечку среды и обеспечивает безопасность производства.
Нефтяная и газовая промышленность: используется для систем добычи и сбора нефти и газа на морских платформах и прибрежных объектах, обеспечивая надежную изоляцию и контроль сред.
Водоочистка и защита окружающей среды: Применяется в системах очистки сточных вод и оборотной воды для контроля среды, адаптации к сложным условиям работы по качеству воды.
Общее промышленное использование: Подходит для контроля и изоляции воды, нефти, газа и других сред, особенно энергосберегающих систем, чувствительных к перепаду давления.
Превосходная коррозионная стойкость: никель-алюминиевая бронза C95800 демонстрирует превосходные антикоррозийные свойства и защиту от биообрастания в морской воде и хлорсодержащих средах, продлевая срок службы клапана и снижая затраты на замену.
Простота обслуживания и минимизация времени простоя: конструкция с верхним доступом позволяет проводить техническое обслуживание внутренних компонентов без демонтажа корпуса клапана или отключения трубопроводов выше и ниже по потоку, что значительно сокращает время технического обслуживания и производственные потери.
Полнопортовое и низкое сопротивление, энергосбережение и высокая эффективность. Полнопортовая конструкция в сочетании с оптимизированным проточным каналом обеспечивает чрезвычайно низкий перепад давления, сокращая потребление энергии при перекачке и повышая общую энергоэффективность системы, что идеально подходит для проектов реконструкции с высоким расходом и энергосбережения.
Высокая надежность и безопасность: пожаробезопасная, антистатическая конструкция и стабильные характеристики уплотнения эффективно снижают риски утечек и защищают безопасность персонала и оборудования.
Гибкая установка и высокая адаптируемость: резьбовое соединение подходит для сценариев установки в ограниченном пространстве. Дополнительные уплотнительные материалы и режимы работы отвечают разнообразным требованиям к условиям работы.
Экономическая эффективность: оптимизируйте стоимость жизненного цикла (LCC) за счет сокращения времени простоя при обслуживании, снижения энергопотребления и продления срока службы.
