J-VALVES
Структурные особенности

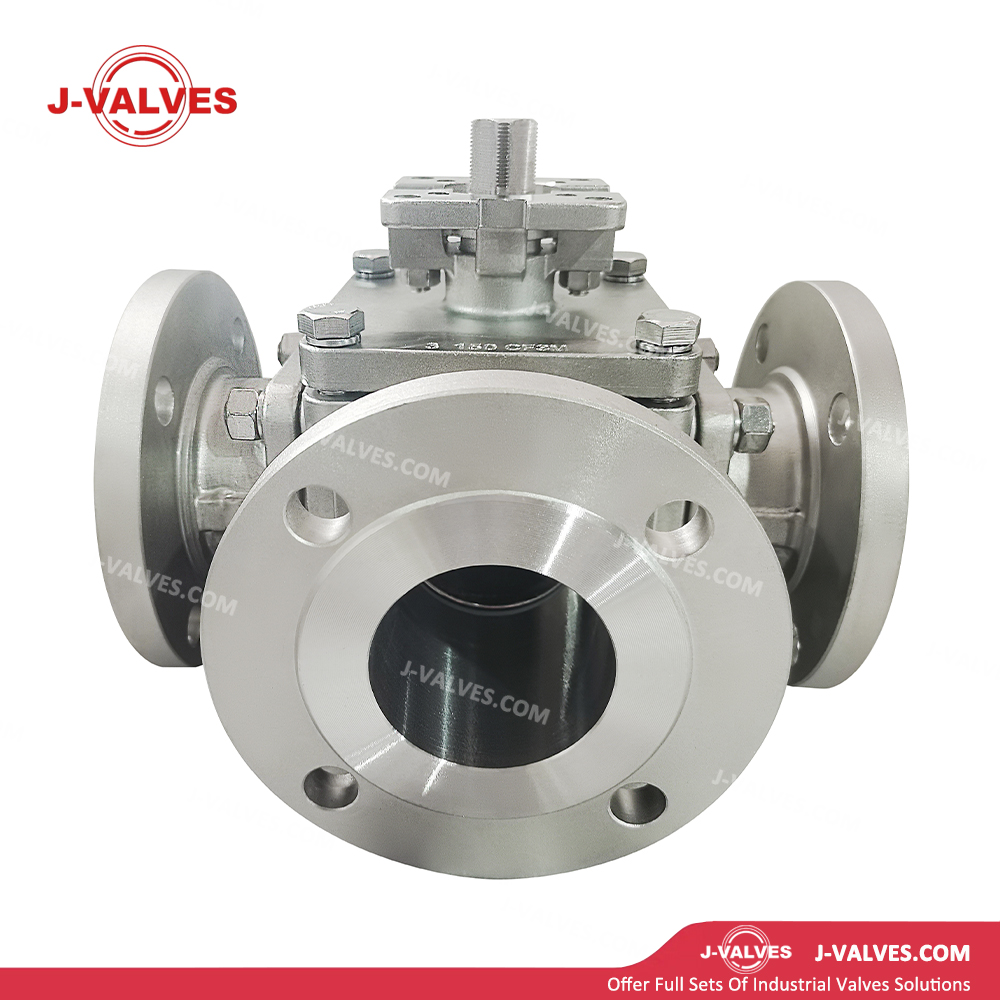

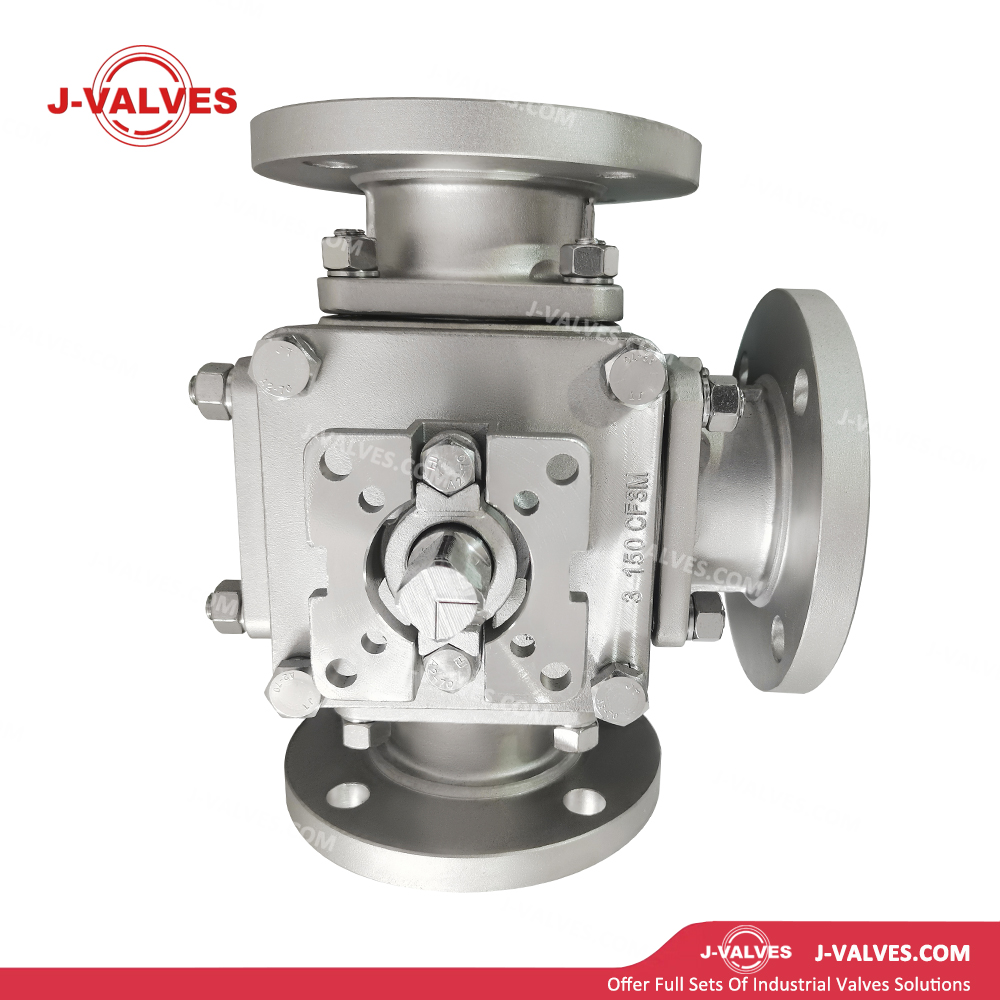

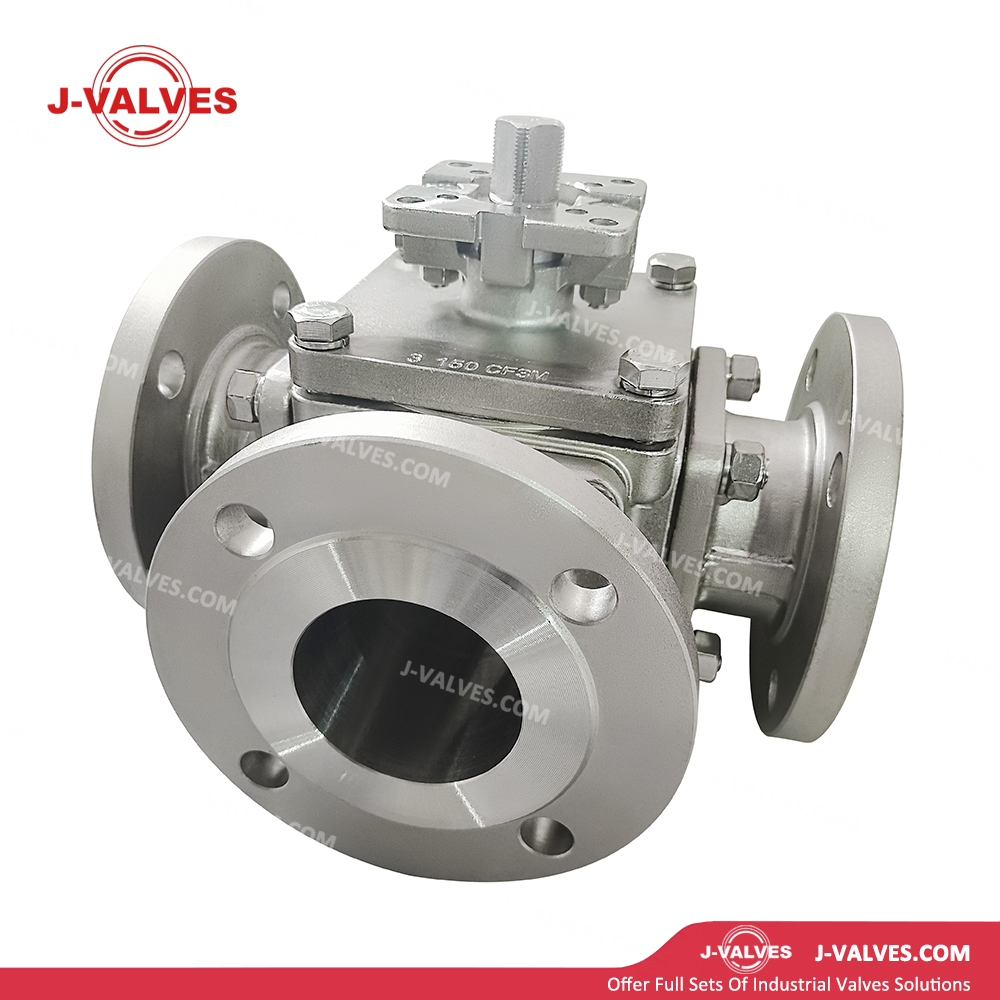

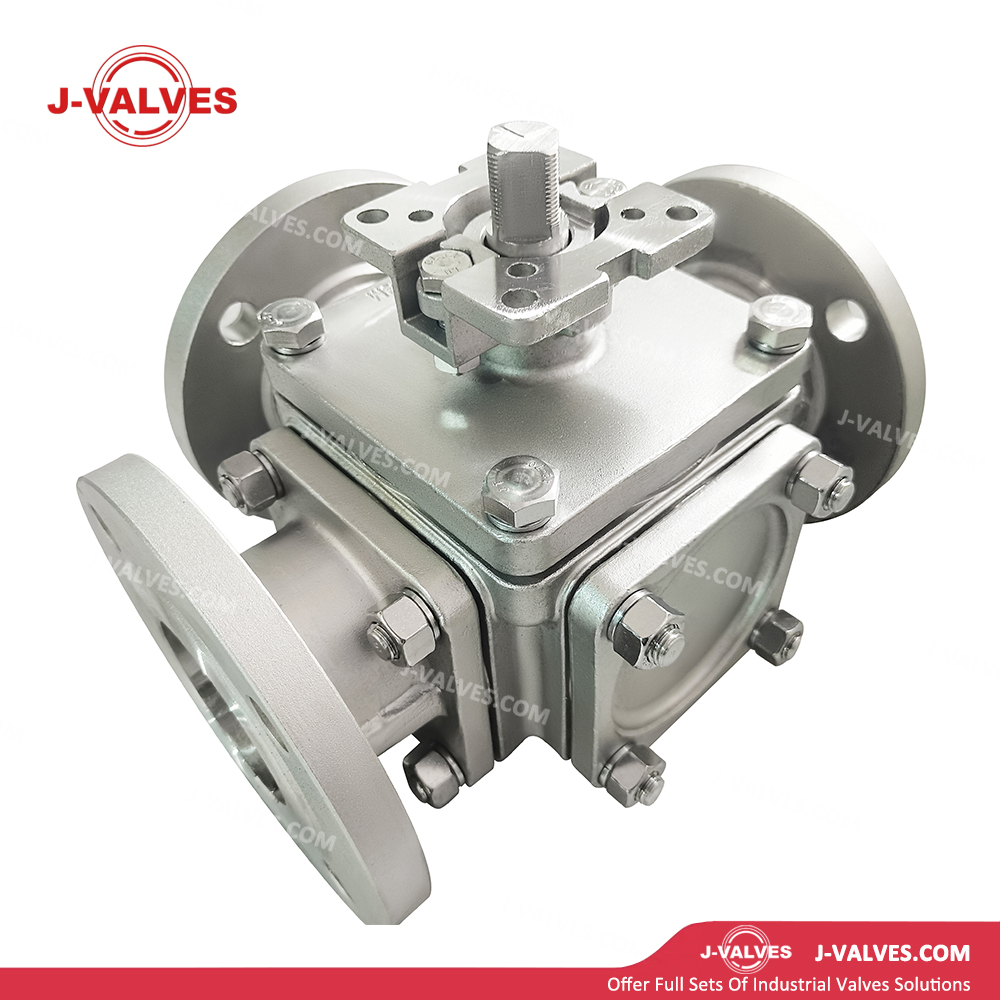

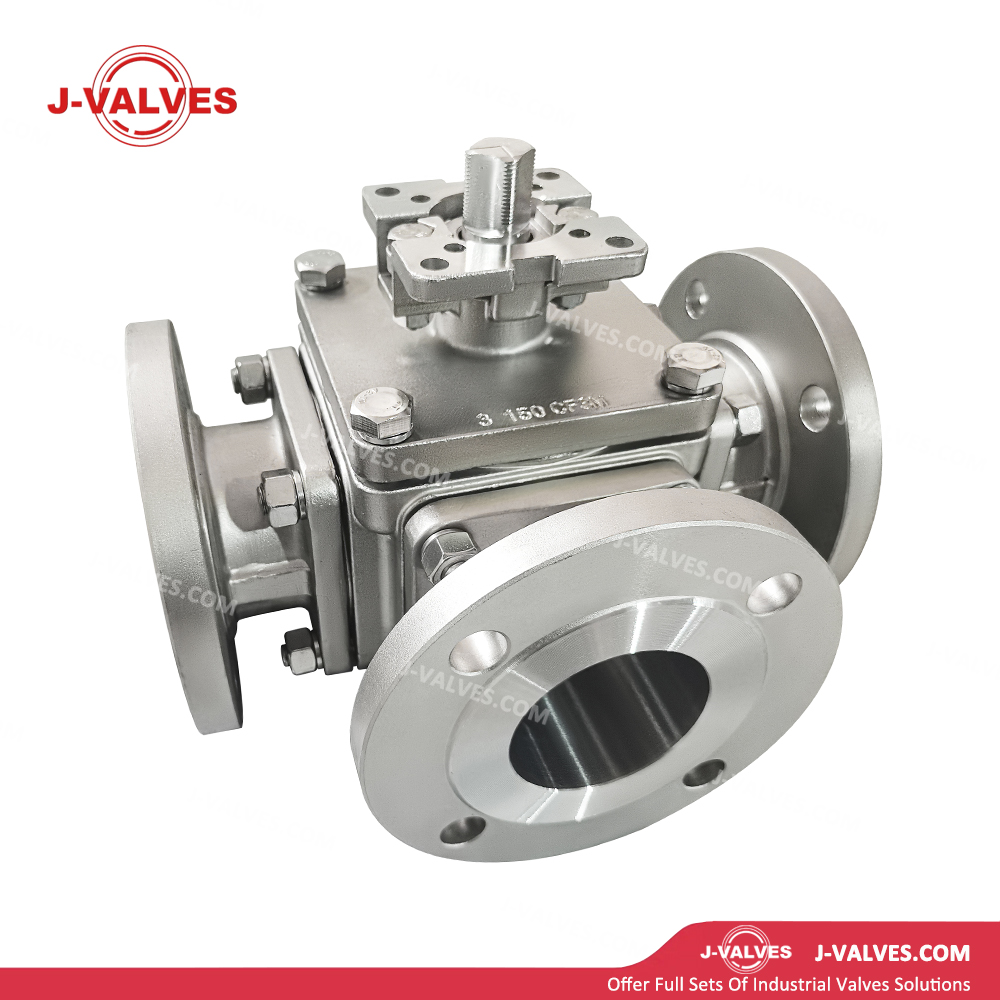

Конструкция штока с высокой платформой : верхняя часть штока имеет приподнятую платформу с непосредственным фланцевым интерфейсом стандарта ISO 5211, что позволяет осуществлять непосредственный монтаж приводов без традиционных кронштейнов и муфт. Это уменьшает общую высоту на 30–40 %, повышает жесткость, повышает точность передачи, устраняет ошибки и вибрацию, вызванные зазорами соединений.
Трехходовая конструкция шара : шар доступен с L-образными или Т-образными проходами для потока, позволяющими управлять несколькими комбинациями потоков. Направление потока можно быстро переключать путем поворота на 90°, что упрощает систему трубопроводов и сокращает количество необходимых клапанов.
Фланцевое соединение : фланцевое соединение RF (с выступающей поверхностью), соответствующее стандарту ASME B16.5, обеспечивающее надежную установку, взаимозаменяемость и легкую интеграцию с существующими системами трубопроводов.
Полный диапазон стандартов ANSI : Охватывает номинальные давления от класса ANSI 150 до класса 600 (от PN20 до PN100), удовлетворяя широкому диапазону рабочих условий от низкого до среднего и высокого давления.
Пожаробезопасная конструкция : соответствует стандарту API 607. Уплотнение «металл по металлу» служит противопожарным дополнительным уплотнением, поддерживающим герметичность и предотвращающим утечку среды даже в условиях пожара.
Антистатическое устройство : встроенная антистатическая пружина и стальной шарик эффективно проводят статическое электричество между шаром, штоком и корпусом, снижая риск возгорания и взрыва и отвечая требованиям для опасных зон.
Выбросоустойчивая конструкция штока : Шток имеет противовыбросовую конструкцию с нижней нагрузкой и буртиками вала и стопорными кольцами, предотвращающими выброс штока при ненормальном внутреннем давлении и обеспечивающими эксплуатационную безопасность.
Широкий выбор материалов : Материалы корпуса включают углеродистую сталь WCB, нержавеющую сталь CF8/CF8M, кованую сталь A105/F304/F316 и т. д., адаптируемые к различным агрессивным средам и температурным требованиям.
Компактная интегрированная конструкция : высокая платформа объединяет функции монтажа привода, сокращая количество компонентов, точек отказа и затраты на техническое обслуживание.
Технические параметры
Диапазон размеров : от 1/2″ до 12″ (от DN15 до DN300)
Номинальное давление : класс ANSI 150, 300, 600 (PN20, PN50, PN100).
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/крышка : ASTM A216 WCB, ASTM A351 CF8 (304), CF8M (316), ASTM A105, A182 F304/F316.
Шар : WCB+ENP, CF8, CF8M, CF8M+ENP, F304, F316, F316+STL наплавка
Шток : F304, F316, 17-4PH, XM-19 (Нитроник 50)
Уплотнение седла : ПТФЭ, РПТФЭ, НЕЙЛОН, ПЭЭК, металлическое твердое уплотнение (STL/сплав на основе никеля)
Упаковка : ПТФЭ, гибкий графит, графит с армированием никелевой проволокой.
Прокладка : Гибкая графитовая спирально навитая прокладка, металлическая кольцевая прокладка (RTJ, опционально)
Торцевое соединение : фланцевое (RF, ASME B16.5); Фланцы RTJ опционально; с резьбой (NPT/BSP), под приварку в раструб (SW), под приварку встык (BW) опционально
Управление : ручное (рычажное/червячное), пневматическое (двойного действия/пружинного возврата одностороннего действия), электрическое, гидравлическое.
Стандарт проектирования : API 608, ASME B16.34.
Стандарт испытаний : API 598.
Приложения
Нефтяная и газовая промышленность : используется для переключения нескольких линий в системах разработки, сбора и транспортировки нефтяных и газовых месторождений, а также в системах переработки, обеспечивая распределение среды, сведение и отклонение потока для упрощения конструкции трубопроводов станции.
Химическая и нефтехимическая промышленность : подходит для многолинейного управления переключением подачи и разгрузки реактора, отклонения потока в системах регенерации катализатора и управления распределением многопродуктовых трубопроводов.
Энергетика : Применяется для многолинейного переключения систем охлаждающей воды, систем смазочного масла и поочередного управления резервными насосными агрегатами.
Судостроение и морское машиностроение : используется для многолинейного распределения и управления отводом в системах балластной воды, системах трюмных вод и системах жидкого топлива.
Системы газораспределения : Для трубопроводного распределения технических газов (азота, кислорода, водорода, природного газа) и многолинейного контроля наполнения на автозаправочных станциях.
Водоочистка и защита окружающей среды : используется для многолинейного распределения и переключения процессов в системах водоснабжения и водоотведения, очистки сточных вод и системах повторного использования оборотной воды.
Общее промышленное использование : подходит для переключения направления потока, распределения, схождения и управления смешиванием воды, масла, газа, химикатов и других сред.
Преимущества и ценность
Компактная конструкция с высокой платформой : Конструкция прямого монтажа согласно ISO 5211 исключает использование кронштейнов и муфт, уменьшает высоту на 30–40 % и экономит пространство для установки, что особенно идеально подходит для ограниченных пространств.
Простота установки и обслуживания : высокая платформа упрощает установку и снятие привода, уменьшает количество компонентов, а также снижает трудозатраты и затраты на установку и техническое обслуживание.
Безопасность и надежность : модели с пружинным возвратом автоматически возвращаются в безопасное положение при отключении воздуха или электропитания; пожаробезопасная, антистатическая и противовыбросовая конструкция обеспечивает безопасную эксплуатацию в опасных условиях.
Точный контроль расхода : Точная конструкция L-образного/Т-образного порта позволяет переключать поток без перекрестного загрязнения, что соответствует строгим технологическим требованиям.
Широкая применимость : полный выбор материалов, типов уплотнений, номинальных давлений, конфигураций портов и приводов охватывает широкий диапазон условий от низких до высоких температур и от низких до высоких давлений.
Соответствие международным стандартам : Разработано и изготовлено строго в соответствии с API 608, ASME, ISO и другими международными стандартами, отвечая требованиям глобальных закупок для проектов. Доступны полные сертификаты материалов (EN 10204 3.1/3.2), протоколы испытаний и сертификаты соответствия NACE.
