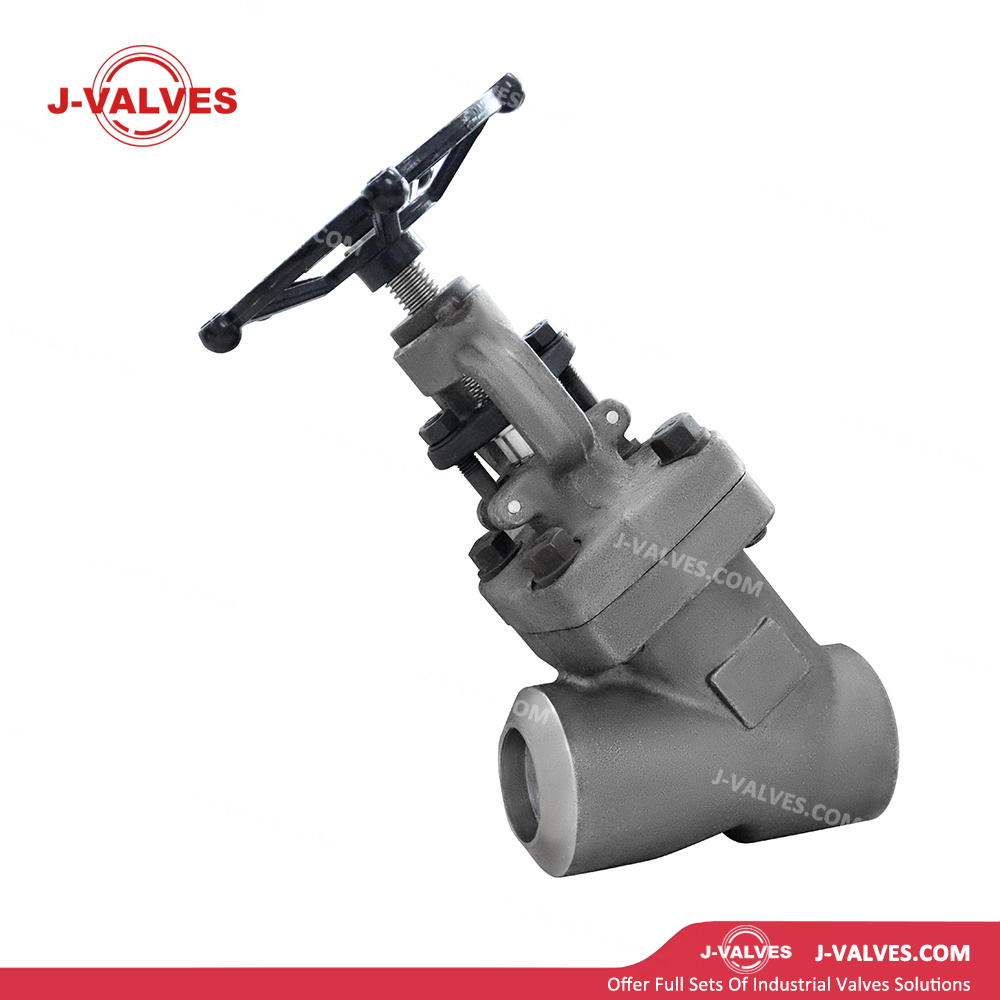

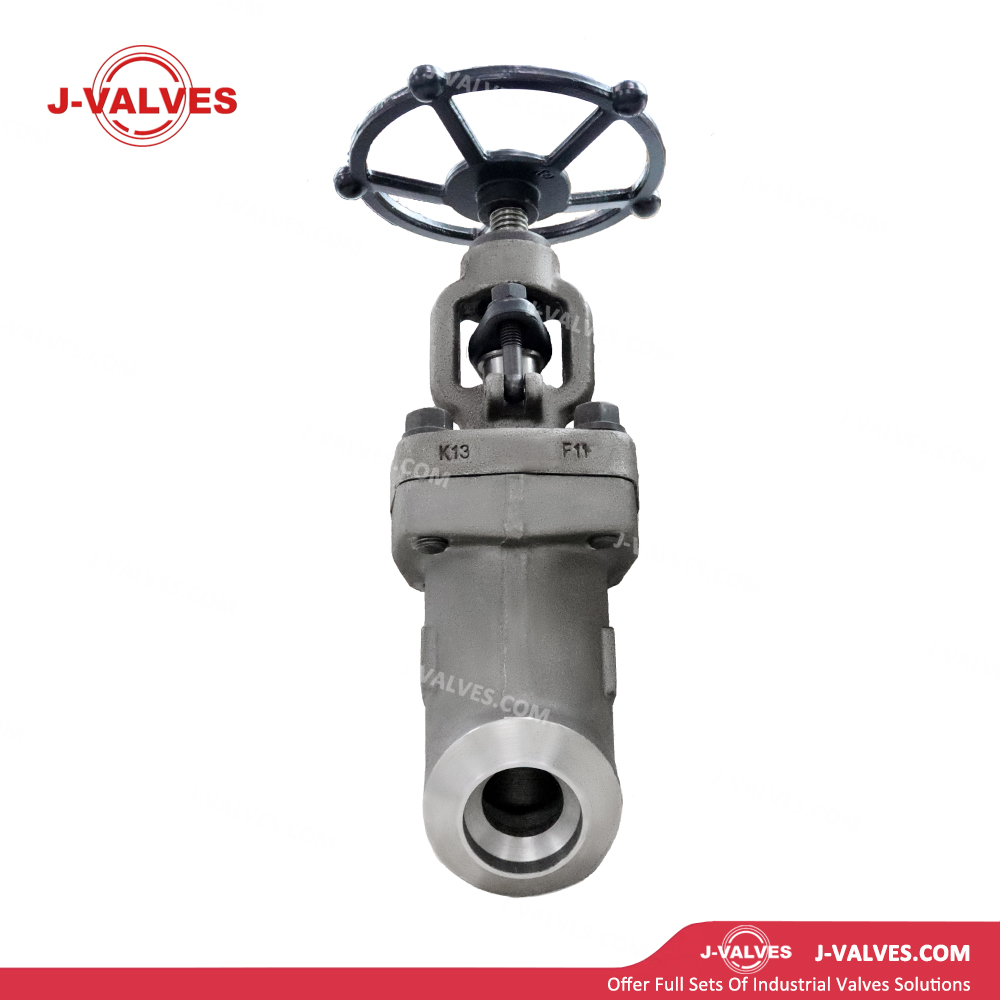

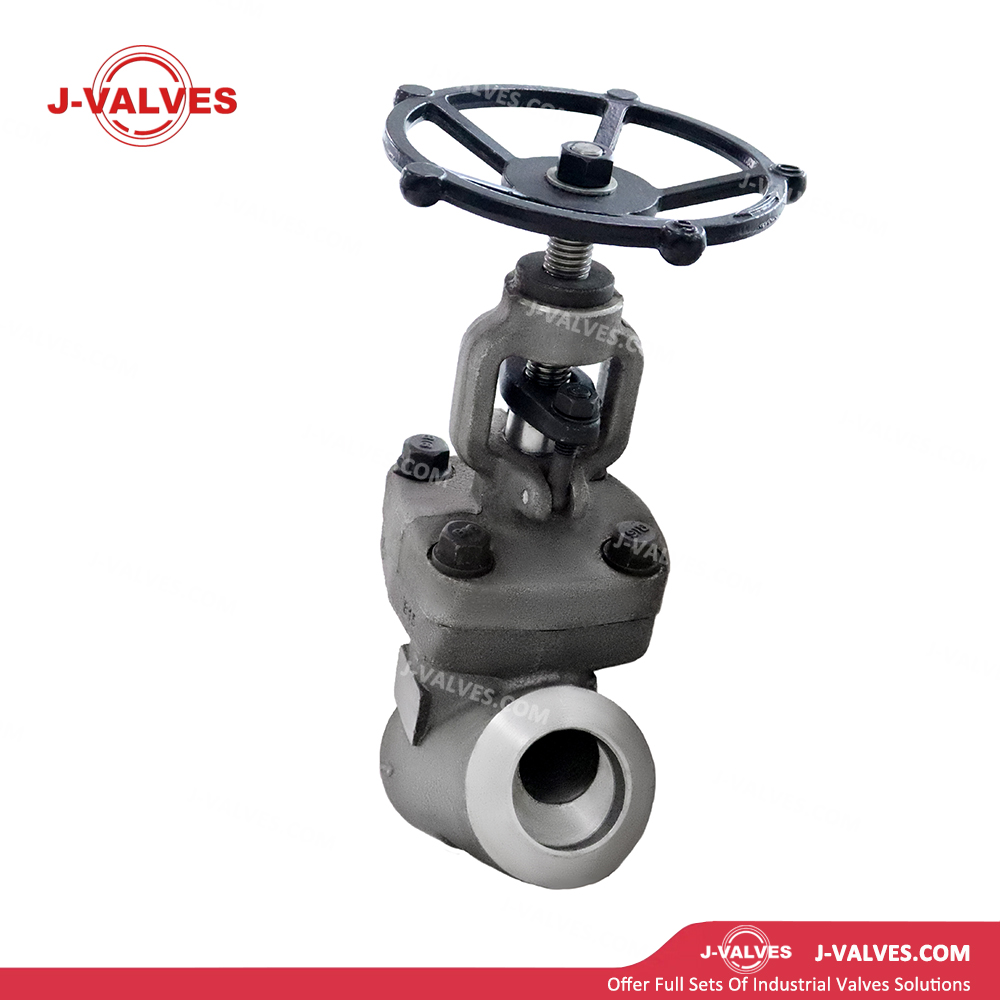

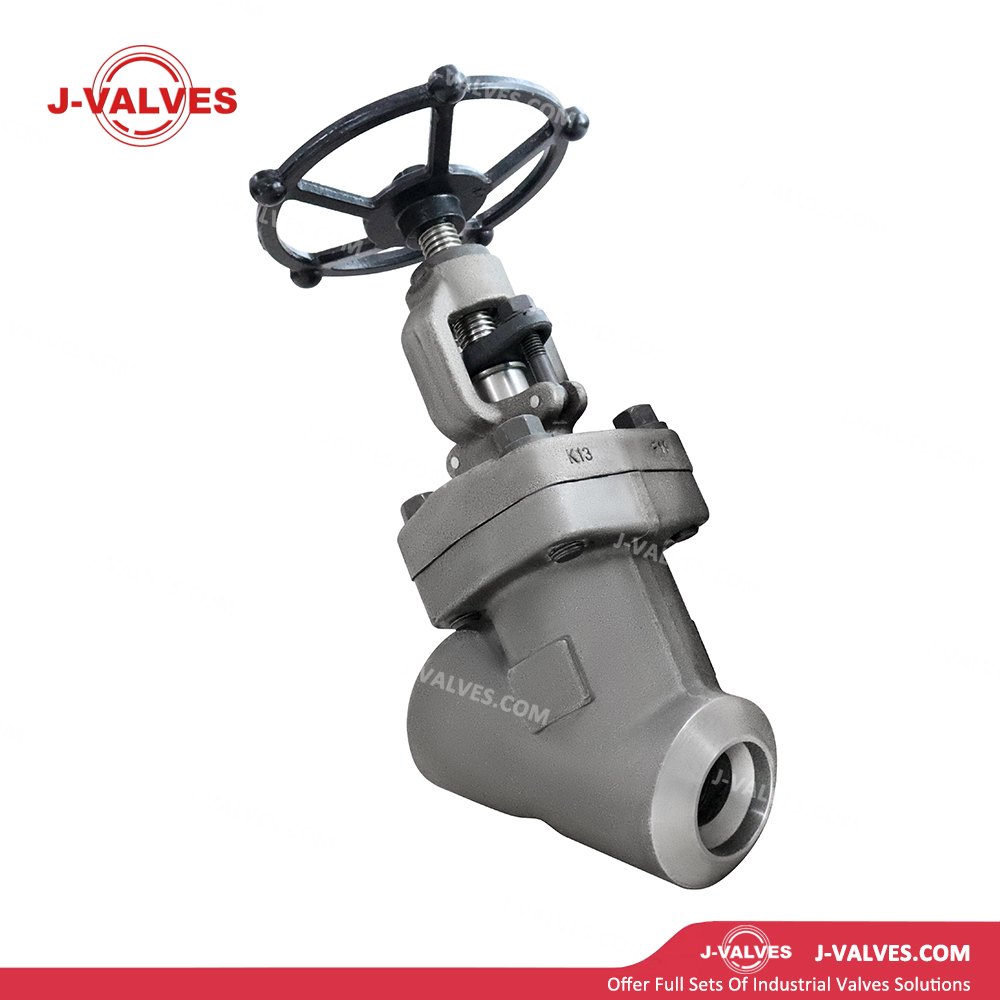

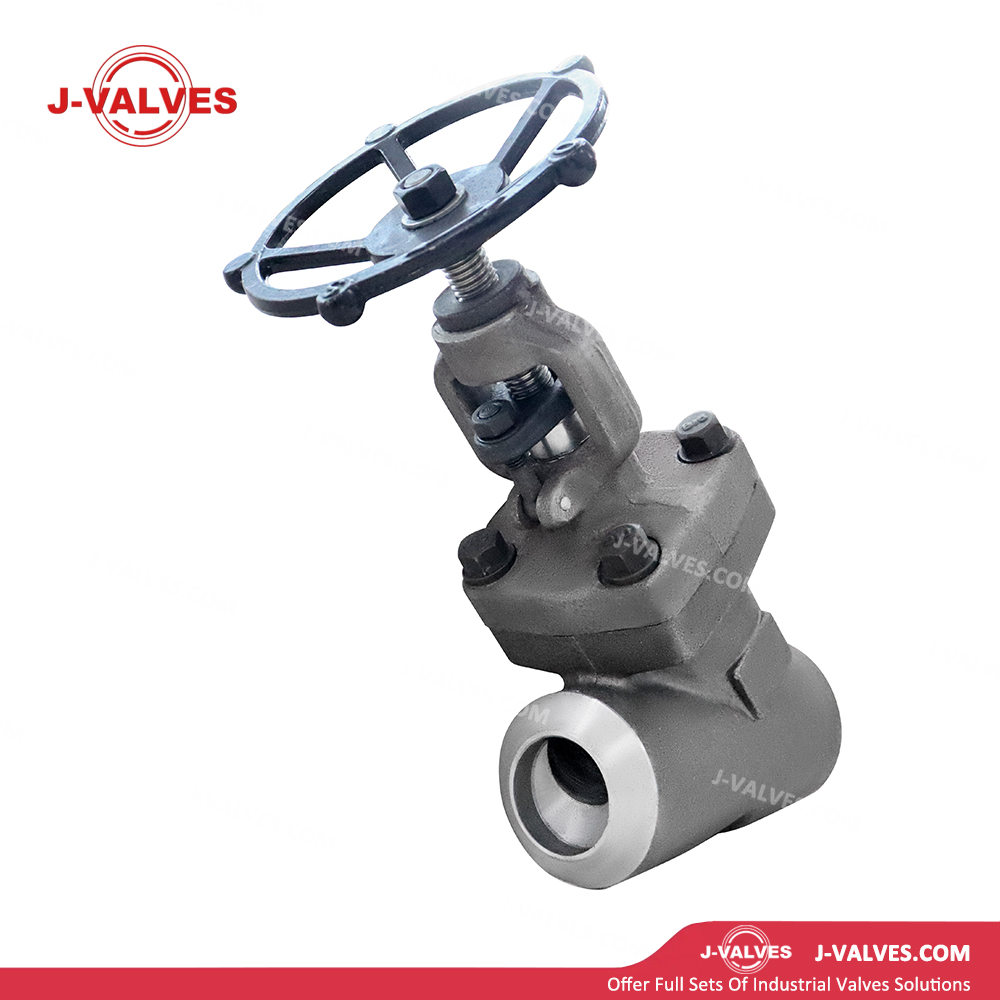

F11 Шаровой клапан типа Y

Низколегированная сталь F11. Материал : Корпус клапана изготовлен из литой низколегированной стали ASTM A182 F11 (1,25Cr‑0,5Mo) или ASTM A217 WC6. Хромомолибденовый сплав обеспечивает превосходную стойкость к окислению и сульфидиированию, исключительную стойкость к водородной коррозии и водородному охрупчиванию, а также хорошую свариваемость и термообработку.

Конструкция корпуса Y-типа : Корпус клапана имеет наклонный проход для потока под углом 45°, что снижает коэффициент сопротивления потоку на 60–70 % и значительно снижает падение давления. Направление жидкости меняется плавно, сводя к минимуму турбулентность и кавитацию. Ход диска обеспечивает более линейную характеристику потока, повышая точность управления. Он подходит для условий высокого перепада давления и большого расхода, что снижает потребление энергии при перекачке.

Конструкция штока с внешним винтом и хомутом (OS&Y) : Резьба штока расположена снаружи корпуса клапана, полностью изолирована от среды во избежание коррозии и загрязнения. Хомут поддерживает гайку штока, обеспечивая стабильный рабочий крутящий момент, обеспечивая четкую визуальную индикацию открытого/закрытого положения клапана в соответствии со стандартом API 602.

Конический или параболический диск : прецизионно обработанные конические или параболические уплотнительные поверхности обеспечивают надежное уплотнение и точное регулирование потока. Равнопроцентные или линейные характеристики потока делают его идеальным для дросселирования.

Фланцевые или сварные соединения : Доступны фланцевые (RF/RTJ, ASME B16.5) или концы под приварку (BW, ASME B16.25) для удовлетворения различных требований к установке.

Крышка с герметичным уплотнением (версия для высокого давления) : Крышка с самоуплотнением под давлением применяется для класса 900 и выше. Надежность уплотнения повышается с увеличением среднего давления, что подходит для работы при сверхвысоком давлении.

Пожаробезопасная конструкция : Соответствует API 607. Уплотнение металл-металл сохраняет целостность в условиях пожара и предотвращает утечку среды.

Противовыбросовой шток : Противовыбросовый шток с верхним входом, буртиком вала и стопорным кольцом предотвращает выбрасывание штока при ненормальном внутреннем давлении, что повышает эксплуатационную безопасность.

Конструкция заднего сиденья : При полном открытии между штоком и крышкой образуется металлическое уплотнение, позволяющее производить замену уплотнения в режиме онлайн без сброса давления в системе.

Гибкая графитовая набивка : Гибкая графитовая набивка высокой чистоты обеспечивает широкий температурный диапазон (от -200°C до +600°C), обладает отличными самосмазывающимися и герметизирующими свойствами. Для аварийного уплотнения может быть предусмотрен сальниковый штуцер.

Диапазон размеров : от 2″ до 24″ (от DN50 до DN600)

Класс давления : от 600 до 2500 (от PN100 до PN420).

Диапазон температур : от -29°C до +425°C.

Корпус/крышка : ASTM A182 F11, A217 WC6; опционально F22/WC9 (2,25Cr‑1Mo, до +593°C), F91/C12A (9Cr‑1Mo‑V, до +650°C)

Диск/Седло : F11 с накладкой STL6, F22 с накладкой STL6, F316 с накладкой STL6, сплошной STL6.

Шток : F6a, F316, 17‑4PH, Инконель 718, XM‑19 (Nitronic 50).

Уплотнительные поверхности : STL6 (Стеллит 6), STL21, сплав на основе никеля, карбид вольфрама.

Упаковка : Гибкий графит, графит, армированный никелевой проволокой, ПТФЭ (низкотемпературный тип).

Прокладки : Гибкая графитовая спирально-навитая прокладка (304/316), металлическая кольцевая соединительная прокладка (RTJ), самоуплотняющееся кольцо, работающее под давлением (тип высокого давления).

Торцевые соединения : фланцевые (RF/RTJ, ASME B16.5), приварные встык (BW, ASME B16.25), приварные в раструбе (SW, ASME B16.11)

Управление : ручное (маховик/ударный маховик), редуктор (конический/червячный для больших размеров), пневматический (линейный ход), электрический (многооборотный), гидравлический.

Стандарт проектирования : API 602, ASME B16.34.

Стандарт испытаний : API 598.

Теплоэнергетические системы : используются для регулирования и отключения пара высокой температуры и высокого давления в системах основного пара, пара промежуточного нагрева, питательной воды и экстракционных системах, способных выдерживать пар с температурой 538°C для докритических и сверхкритических агрегатов.

Нефтехимическая и нефтеперерабатывающая промышленность : Применяется для регулирования потока и надежной изоляции высокотемпературной нефти, газа и пара в установках флюид-каталитического крекинга, гидрокрекинга, риформинга, коксования и других установках.

Угольная химическая промышленность : используется для регулирования и контроля синтез-газа при высокой температуре и высоком давлении, водяного газа и водоугольной суспензии на установках по газификации угля, по переработке угля в жидкость и по переработке угля в олефины.

Системы химического синтеза : Обеспечивают точный контроль технологического газа, рециркуляционного газа и пара на заводах по синтезу аммиака, метанола, мочевины и других установках.

Металлургическая промышленность : обслуживает доменный газ, конвертерный газ, системы коксового газа, а также регулирование и изоляцию высокотемпературного газа в воздухонагревателях и нагревательных печах.

Парогазовый комбинированный цикл : используется в высокотемпературных и высоконапорных системах газовых турбин, парогенераторов-утилизаторов и паровых турбин на электростанциях комбинированного цикла.

Общепромышленное обслуживание : Применяется для регулирования расхода и надежной изоляции высокотемпературного пара, горячего масла и высокотемпературного газа, выступает в качестве критического регулирующего оборудования в трубопроводах с высокой температурой и высоким давлением.

Структура Y-типа с низким сопротивлением потоку : наклонный канал под углом 45° значительно снижает перепад давления и потребление энергии, сокращая мощность перекачки на 20–30 % по сравнению с обычными проходными клапанами, обеспечивая значительную долгосрочную экономию энергии.

Отличные характеристики при высоких температурах : низколегированная сталь F11 Cr-Mo обладает превосходной термостойкостью и сопротивлением ползучести, что обеспечивает стабильную долгосрочную работу при температуре 538°C в самых тяжелых условиях эксплуатации при высоких температурах и высоких давлениях.

Характеристики точного управления . Конический/параболический диск в сочетании с проточным каналом Y-образного типа обеспечивает превосходную линейность характеристик потока и высокую точность регулирования для удовлетворения требований точного управления процессом.

Устойчивость к водородной коррозии : сплав Cr-Mo обеспечивает превосходную стойкость к водородной коррозии и водородному охрупчиванию, подходит для операций по переработке водорода, таких как гидроочистка и синтез аммиака.

Безопасная и надежная работа : конструкция OS&Y обеспечивает четкую визуальную индикацию положения штока; Противовыбросовой шток и конструкция заднего сиденья обеспечивают безопасную эксплуатацию и техническое обслуживание.

Удобное онлайн-техническое обслуживание : конструкция заднего сиденья позволяет заменять уплотнение во время эксплуатации; фланцевые или сварные соединения облегчают монтаж и капитальный ремонт.

Простая интеграция с автоматизацией : непосредственный монтаж линейных пневматических или электрических приводов с позиционерами обеспечивает точное управление 4–20 мА с плавной интеграцией в системы РСУ.

Широкая универсальность применения : доступны различные материалы хромомолибденовой стали (F11/F22/F91), материалы уплотнительных поверхностей и торцевых соединений, охватывающие диапазон температур от температуры окружающей среды до сверхвысоких температур 650°C.

Соответствие международным стандартам : Разработано и изготовлено строго в соответствии с API 602, ASME, EN, ISO и другими международными стандартами для удовлетворения глобальных требований к закупкам проектов. Предоставляются полные сертификаты материалов (EN 10204 3.1/3.2), протоколы испытаний на высокотемпературное растяжение, отчеты металлографического анализа и сертификаты соответствия NACE.
