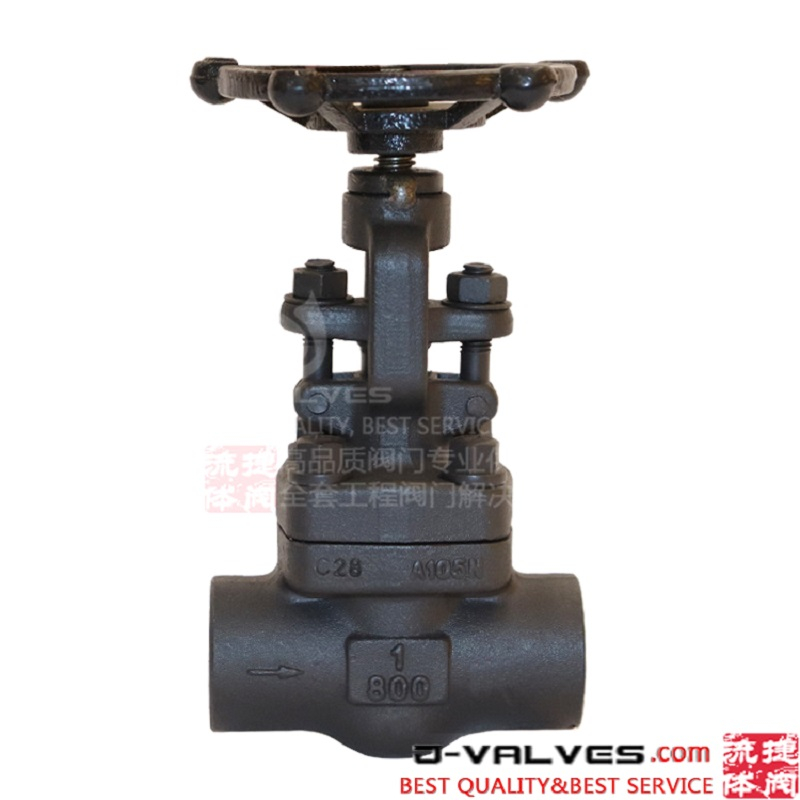

Цельный кованый корпус: изготовлен из высококачественных кованых стальных материалов, таких как ASTM A105, A350 LF2, A182 F304/F316/F316L, с однородной и плотной микроструктурой. Его несущая способность существенно выше, чем у литых клапанов, при этом отсутствует риск возникновения дефектов литья.
Торцевые соединения со сварными раструбами: На концах корпуса клапана имеются отверстия под раструбы. Трубы вставляются и соединяются угловой сваркой, образуя постоянное соединение, равное прочности с трубопроводом, без точек утечек и обеспечивающее превосходную устойчивость к вибрации и усталости.
Компактная конструкция: небольшие габаритные размеры, небольшой объем и легкий вес, подходят для установки в местах с ограниченным пространством, таких как патрубки оборудования, приборные панели и плотно расположенные трубные эстакады.
Унифицированная конструкция крышки: Корпус клапана и крышка соединены резьбой или сваркой, что устраняет необходимость использования среднего фланцевого уплотнения и дополнительно снижает риск внешней утечки. Подходит для легковоспламеняющихся, взрывоопасных и токсичных сред.
Диск и седло с прецизионной притиркой: Уплотняющие поверхности обрабатываются на станке с ЧПУ и притираются вручную, с шероховатостью поверхности Ra ≤ 0,4 мкм, что обеспечивает высокоэффективное закрытие либо с помощью металлического жесткого, либо мягкого уплотнения.
Конструкция с подъемным штоком: шток приводит диск в вертикальное движение с коротким ходом открытия и закрытия и быстрой реакцией на работу, что идеально подходит для частого регулирования и быстрого отключения.
Система уплотнения с динамической нагрузкой: уплотнение из ПТФЭ или гибкого графита, предварительно нагруженное тарельчатыми пружинами, автоматически компенсирует релаксацию уплотнения, вызванную циклическими изменениями температуры, обеспечивая долговременную надежность уплотнения.
Конструкция заднего сиденья : между штоком и крышкой в полностью открытом положении образуется металлическое уплотнение, позволяющее оперативно заменять уплотнение и улучшающее непрерывную работу системы.
Дополнительные типы дисков
Плоский диск : общего назначения, подходит для чистых носителей.
Конический диск : линейно-контактное уплотнение с низким усилием закрытия и отличными герметизирующими характеристиками.
Игольчатый диск : тонкий конус для точного регулирования малых расходов (например, корневые клапаны инструментов).
Дроссельный диск с V-образным отверстием : специальный профиль обеспечивает равнопроцентные характеристики потока для регулирования высокого перепада давления.
Дополнительный удлиненный капот : используется при низких или высоких температурах для защиты упаковки от экстремальных температур и обеспечения эксплуатационной гибкости.
Диапазон размеров : от 1/4″ до 2″ (от DN8 до DN50); обычно используемые: 1/4″, 1/2″, 3/4″, 1″ (DN8, DN15, DN20, DN25)
Класс давления : от 800 до 2500 фунтов (от PN130 до PN420); стандартные классы: Класс 800, 1500, 2500
Диапазон температур : от -29 ℃ до + 425 ℃.
Материалы
Корпус/крышка: A105, A350 LF2/LF3, A182 F304/F316/F316L/F321/F347, A182 F11/F22 (легированная сталь)
Диск/Седло : A105+Стеллит, F304/F316, F316L, 17-4PH, сплошной Стеллит 6/12
Стержень : SS304, SS316, SS316L, 17-4PH, XM-19, Инконель 718
Упаковка : V-образные кольца из ПТФЭ, гибкий графит, плетеный графит, низкотемпературный графит, графит ядерного качества.
Прокладки : Встроенное металлическое уплотнение (резьбовое соединение) или спирально-навитая прокладка (приварная крышка).
Торцевые соединения : раструбная сварка (SW) согласно ASME B16.11; дополнительная резьба под сварку встык (BW) или NPT
Управление : Маховик (стандарт), квадратный/шестигранный привод (гаечный ключ), привод (крупнопроходной, высокого давления), пневматический/электрический (автоматизация).
Стандарты проектирования : ASME B16.34, API 602.
Стандарт тестирования : API 598.
Размеры отверстия гнезда : ASME B16.11
Трубопроводы приборов высокого давления : Корневые клапаны и запорные клапаны для манометров, преобразователей и аналитических приборов, устойчивые к импульсам высокого давления и вибрации.
Системы отбора проб : Отключение среды в точках онлайн-отбора проб технологических трубопроводов, обеспечивающее репрезентативность отбора проб и эксплуатационную безопасность.
Вентиляционные отверстия и порты сброса давления : запорные клапаны перед предохранительными клапанами и клапанами сброса давления или дренажные отверстия в нижней точке и вентиляционные отверстия в верхней точке оборудования.
Технологические трубопроводы малого диаметра : байпасные линии для теплообменников высокого давления, реакторов и насосов, а также системы отключения при высоком давлении в ограниченном пространстве.
Пароэнергетические системы : регулирование высокого давления малого диаметра и изоляция в главных паровых, экстракционных и конденсатных системах в соответствии с кодами котлов ASME Раздел I.
Гидрокрекинг/Гидроочистка : Точный контроль водорода и нефтепродуктов под высоким давлением, соответствие требованиям NACE по устойчивости к водородному охрупчиванию.
Морские платформы и суда : Управление гидравлическими, топливными и противопожарными системами высокого давления в компактных помещениях.
Военная и аэрокосмическая промышленность : Надежное закрытие трубопроводов топлива и окислителя под высоким давлением, отвечающее высочайшим требованиям надежности.
Ядерное применение : системы отбора проб и инструментальные системы в первом контуре ядерных островов, соответствующие нормам ASME Раздел III Класс 1 или нормам RCC-M (специальный заказ).
Превосходная структурная целостность : кованая сталь и раструбные сварные соединения образуют единую конструкцию с прочностью, эквивалентной трубопроводу, без слабых мест и с усталостным сроком службы, намного превышающим фланцевые клапаны.
Конструкция с нулевой внешней утечкой: сварные концы исключают необходимость использования прокладок; приваренные или герметизированные металлом крышки обеспечивают двойной барьер между технологической средой и атмосферой.
Выдающаяся способность выдерживать высокое давление . Плотная кованая микроструктура выдерживает сверхвысокое давление до класса 4500, что делает ее единственным экономичным решением для трубопроводов малого диаметра высокого давления.
Оптимальная эффективность использования пространства : экономит более 70% монтажного пространства и веса по сравнению с фланцевыми клапанами, снижая нагрузки на несущие конструкции и трубные эстакады.
Высокая вибростойкость: полностью сварная конструкция исключает риск ослабления механических соединений, что делает ее подходящей для мест с высокой вибрацией, таких как выпускные отверстия компрессоров и насосов.
