Дизайн функции

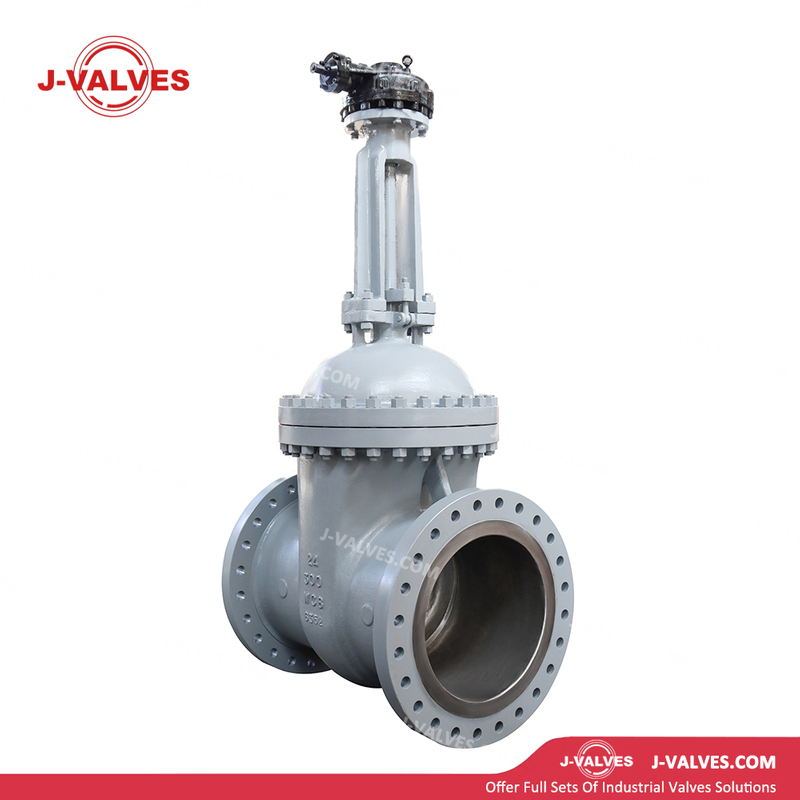

Конструкция из углеродистой стали: Корпус клапана и крышка отлиты или выкованы из высококачественной углеродистой стали, такой как ASTM A216 WCB, A105 или Q235, которая отличается высокой механической прочностью, хорошей свариваемостью и экономичностью. Подходит для неагрессивных сред, включая воду, пар и нефтепродукты.
Внешний винт и хомут (OS&Y): Резьба штока расположена снаружи крышки, обеспечивая четкую визуальную индикацию открытого/закрытого состояния, а также простоту смазки и обслуживания, что идеально подходит для эксплуатации на открытом воздухе и в критически важных условиях.
Невыдвижной шток (NRS): резьба штока расположена внутри полости корпуса, что обеспечивает компактную конструкцию, подходящую для заглубленной или подземной установки в ограниченном пространстве.
Гибкий клин: В середине клина имеется встроенная гибкая прорезь, обеспечивающая автоматическое уплотнение между клином и седлами под давлением среды, компенсируя тепловое расширение и незначительные деформации с отличными герметизирующими характеристиками.
Жесткий клин: конструкция с цельным или двойным диском, подходящая для сред с высокой температурой, высоким давлением или с содержанием частиц, обеспечивающая надежное закрытие с уплотнением металл-металл.
Фланцевые соединения или соединения под приварку: фланцевые соединения большого диаметра соответствуют стандарту ASME B16.5/EN 1092, что обеспечивает простоту установки и обслуживания; Концы под приварку встык используются в трубопроводах высокого давления или критически важных трубопроводах, чтобы минимизировать потенциальные точки утечки.
Полнопроходная конструкция с низким сопротивлением потоку: при полном открытии клин полностью выдвигается из канала потока, что приводит к чрезвычайно низкому коэффициенту сопротивления потоку (значение Kv/Cv близко к значению для прямой трубы), низкому перепаду давления и очевидному энергосберегающему эффекту.
Выносной шток и заднее сиденье: конструкция OS&Y оснащена противовыбросовым плечом. В полностью открытом положении выступ штока соединяется с задним сиденьем капота, что позволяет оперативно заменять уплотнение и повышает безопасность технического обслуживания.
Направляющая и опорная конструкция: клинья большого диаметра оснащены верхними и нижними направляющими или ребрами для обеспечения стабильного выравнивания во время работы, предотвращения заедания и вибрации, что особенно подходит для условий большого диаметра и высокого перепада давления.
Дополнительный байпас и сброс давления: размеры DN600 и выше могут быть оснащены байпасными клапанами или отверстиями для выравнивания давления для выравнивания перепада давления на клапане, снижения рабочего крутящего момента и защиты уплотнительных поверхностей.
Несколько вариантов срабатывания: стандартно с маховиком или конической передачей; Крупнокалиберные модели высокого давления могут быть оснащены электрическими, пневматическими или гидравлическими приводами для дистанционного управления и автоматизированной работы.
Технические спецификации
Диапазон размеров: от NPS от 2 до 60 дюймов (от DN50 до DN1500)
Класс давления: Класс 150, Класс 300 (PN10, PN16, PN25, PN40)
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: ASTM A216 WCB, A105, Q235, сталь 20#.
Клин: WCB с накладкой из 13Cr, CF8/CF8M, 2Cr13, гибкий композитный клин.
Стержень: 2Cr13, SS304, SS316, 17-4PH
Седло: 13Cr/накладка из стеллита, CF8/CF8M, латунь (для воды низкого давления)
Уплотняющие поверхности: 13Cr, стеллитовый сплав, карбид, резина (EPDM/NBR для водоснабжения)
Торцевые соединения: фланцевые (RF/FF/RTJ), приварные встык (BW), приварные в раструб (SW)
Управление: ручное (маховик/конический редуктор), электрическое, пневматическое, гидравлическое, электрогидравлическое.
Стандарты проектирования: API 600, API 6D, ASME B16.34.
Стандарт тестирования: API 598
Лица на личную размеры: ASME B16.10
Приложения
Проекты по сохранению водных ресурсов: контроль изоляции большого потока для водозаборных/выпускных, обводных труб и систем сброса паводков водохранилищ, гидроэлектростанций и водозаборных сооружений.
Производство тепловой энергии: контроль включения/выключения систем охлаждающей воды, систем оборотной воды, питательной воды котлов и паропроводов.
Нефтехимическая промышленность: Трубопроводы большого диаметра для нефтепродуктов и химических сред на нефтеперерабатывающих и химических заводах, а также изоляция входа и выхода резервуаров.
Трубопроводы большой протяженности: линейные запорные клапаны и запорные клапаны для запуска/приема скребков для трубопроводов сырой нефти, очищенной нефти и природного газа.
Судостроение и морское машиностроение: Морские клапаны большого диаметра для систем охлаждения морской воды, балластной воды и трюмных вод.
Металлургия и горнодобывающая промышленность: контроль крупнопоточной среды для охлаждающей воды доменной печи, оборотной воды и систем транспортировки шлама.
Преимущества и ценность
Высокий расход и низкое энергопотребление. Полнопроходная конструкция обеспечивает минимальное сопротивление потоку, что значительно снижает потребление энергии при перекачке при длительной работе с большим расходом.
Надежность и долговечность: экономичная конструкция из углеродистой стали, гибкий клин или конструкция с жестким металлическим уплотнением адаптируются к различным средам и температурным условиям, расчетный срок службы составляет более 30 лет.
Простота обслуживания: конструкция OS&Y обеспечивает визуальную индикацию состояния, фланцевые концы обеспечивают удобную сборку и разборку, а конструкция заднего сиденья обеспечивает оперативное обслуживание, сокращая время простоя.
Высокая адаптируемость: доступны различные конфигурации (OS&Y/NRS, гибкий/жесткий клин), методы срабатывания и уплотнительные материалы для широкого спектра условий работы.
Поразительная экономическая эффективность: задвижки из углеродистой стали большого диаметра значительно сокращают затраты на закупки по сравнению с задвижками из сплавов, обеспечивая при этом надежный контроль за общепромышленными средами.
Стандартизация и индивидуализация: Соответствует основным международным стандартам взаимозаменяемости; Доступны индивидуальные конструкции для нестандартных размеров, специальные покрытия (например, эпоксидная смола из каменноугольной смолы для защиты от коррозии) и удлинительные штоки.
