J-VALVES
Дизайн функции
Конструкция из нержавеющей стали: Корпус клапана доступен из CF8 (304), CF8M (316), CF3M (316L) или низкотемпературной углеродистой стали LCB/LCC, отличается превосходной ударопрочностью при низких температурах, подходит для агрессивных и криогенных сред.

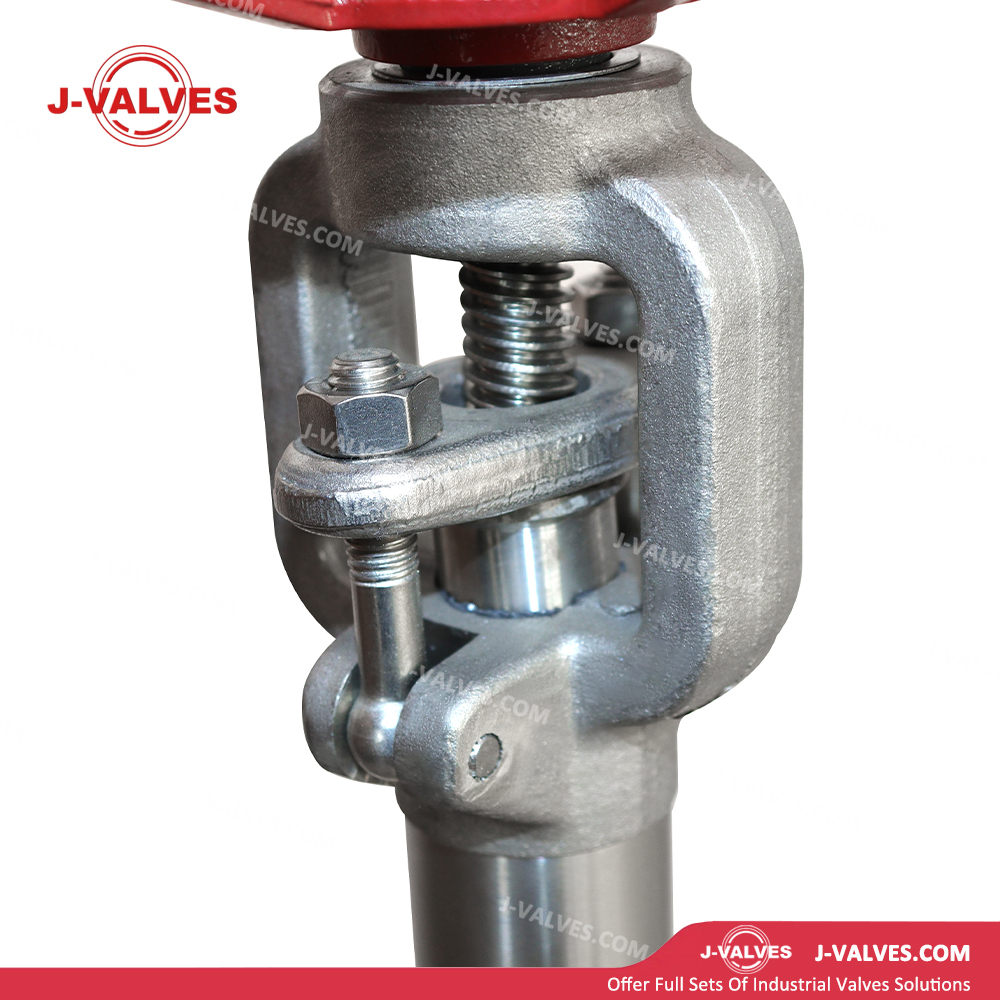

Удлиненная конструкция штока: длина штока настраивается по мере необходимости, со стандартным удлинением от 150 мм до 3000 мм, расположение рабочего блока над землей, на платформе или за пределами слоев изоляции, в соответствии с требованиями API 6D для заглубленных клапанов.
Упругий клин/металлическое уплотнение: Упругий клин (покрытый NBR/EPDM) обеспечивает самокомпенсирующееся уплотнение для герметичного закрытия; Клин с металлическим седлом и наплавкой из стеллита предназначен для работы в условиях высоких температур и высокого давления.
Полнопроходная конструкция: прямой, беспрепятственный проход для потока обеспечивает чрезвычайно низкий перепад давления и превосходную способность очистки скребками, что идеально подходит для операций по очистке трубопроводов и сред с высокой вязкостью.
Фланцевые соединения: фланцы RF (с выступом), RTJ (кольцевое соединение), соответствующие ASME B16.5/B16.47, номинальное давление от 150 до 1500 фунтов.
Конструкция защиты штока: На выдвинутой секции предусмотрены направляющие кронштейны или защитные втулки для предотвращения изгиба и деформации штока; нижнее сливное отверстие предназначено для удаления конденсата и примесей.
Адаптация к работе в криогенных условиях: удлиненный шток защищает крышку от воздействия низкотемпературных сред во избежание замерзания насадки; На удлинителе штока можно установить вакуумную изоляцию или систему электрообогрева.
Гибкая эксплуатация: маховик (стандарт), конический редуктор, электрический привод, пневматический/гидравлический привод, поддержка дистанционного управления и интеграции автоматизации.
Система индикации положения: индикатор открытия установлен на верхней части штока; концевые выключатели и датчики положения доступны в качестве опции для удаленного контроля состояния.
Антистатическая и пожаробезопасная конструкция: Электрическая непрерывность между корпусом и клином, штоком и корпусом соответствует требованиям испытаний на огнестойкость API 607.
Технические спецификации
Диапазон размеров: от 2 ″ до 48 ″ (DN50 до DN1200)
Номинальное давление: класс от 150 до 1500 фунтов (от PN20 до PN250)
Диапазон температуры: от -29 до +425 ℃
Удлиненная длина штока: от 150 до 3000 мм (стандартная), возможна нестандартная длина.
Корпус: CF8, CF8M, CF3M, CK20 (310), CN7M (сплав 20), LCB/LCC (низкотемпературная углеродистая сталь)
Клин: CF8M с наплавкой из стеллита, прочная нержавеющая сталь 316, упругий клин (металлический сердечник + резиновое покрытие)
Шток: нержавеющая сталь 316, 17‑4PH, XM‑19, Inconel 718 (для высоких температур и давлений)
Седло: Корпус с наплавкой из стеллита, вставка из нержавеющей стали 316, композит ПТФЭ/металл.
Упаковка: Гибкий графит, низкотемпературный графит, комплект V-образного ПТФЭ.
Прокладка: спирально-навитая прокладка (304/316 + графит), металлическая кольцевая прокладка.
Торцевое соединение: фланцевое (RF/RTJ/FF), приварное встык (BW)
Стандарт проектирования: ASME B16.34, API 600, API 6D.
Стандарт испытаний: API 598, API 6D.
Монтажное расстояние: ASME B16.10.
Приложения
Промышленность СПГ и природного газа: Низкотемпературные трубопроводы на терминалах СПГ, заводах по сжижению газа и станциях испарения. Удлиненный шток позволяет расположить рабочий блок вдали от криогенной зоны -162℃, предотвращая травмы от обморожения и повреждение упаковки.
Криогенные воздухоразделительные установки: Системы хранения, транспортировки и испарения жидкого кислорода, жидкого азота и жидкого аргона, обеспечивающие надежную герметизацию и работу в криогенных условиях.
Химическая и нефтехимическая промышленность: низкотемпературное хранение и транспортировка этилена, пропилена, вход/выход из реактора и системы низкотемпературной сепарации.
Энергетика: Оборудование для охлаждающей воды и систем технической воды на атомных электростанциях, трубопроводы в подземных коридорах и защитных сооружениях.
Судостроение и морское машиностроение: Грузовые системы танкеров СПГ и FSRU (плавучая установка для хранения и регазификации), отвечающие требованиям палубной эксплуатации.
Преимущества и ценность
Безопасная и удобная эксплуатация: удлиненный шток перемещает рабочий блок в безопасную зону, избегая контакта персонала с криогенными, высокотемпературными или опасными средами, в соответствии со стандартами безопасности OSHA и API RP 14E.
Более низкие затраты на техническое обслуживание: Эксплуатацию и техническое обслуживание можно выполнять без земляных работ или снятия изоляции, что значительно сокращает время простоя и затраты на земляные работы.
Надежная работа в криогенных условиях: крышка, находящаяся вдали от зоны низких температур, поддерживает температуру набивки в рабочем диапазоне, предотвращая замерзание и заклинивание, обеспечивая быстрое реагирование в аварийных ситуациях.
Сочетание стандартизации и настройки: строго соответствует API 6D и другим международным стандартам, предлагая при этом гибкую настройку длины штока, типа защитной втулки, режима работы и т. д. для удовлетворения требований конкретного проекта.
Защита окружающей среды и соответствие требованиям: конструкция с нулевой утечкой соответствует требованиям EPA по низким уровням выбросов. Заглубленная установка сокращает количество надземных объектов, адаптируясь к городскому ландшафту и потребностям защиты окружающей среды.
