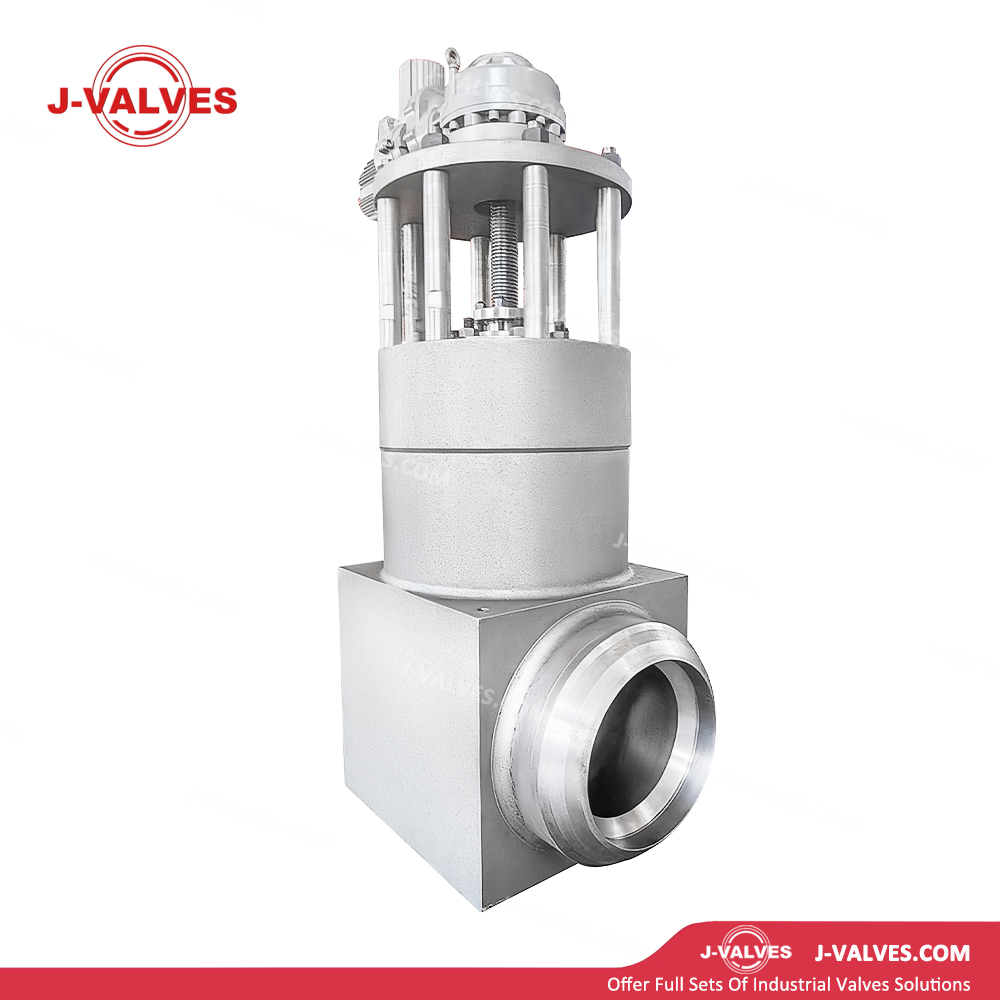

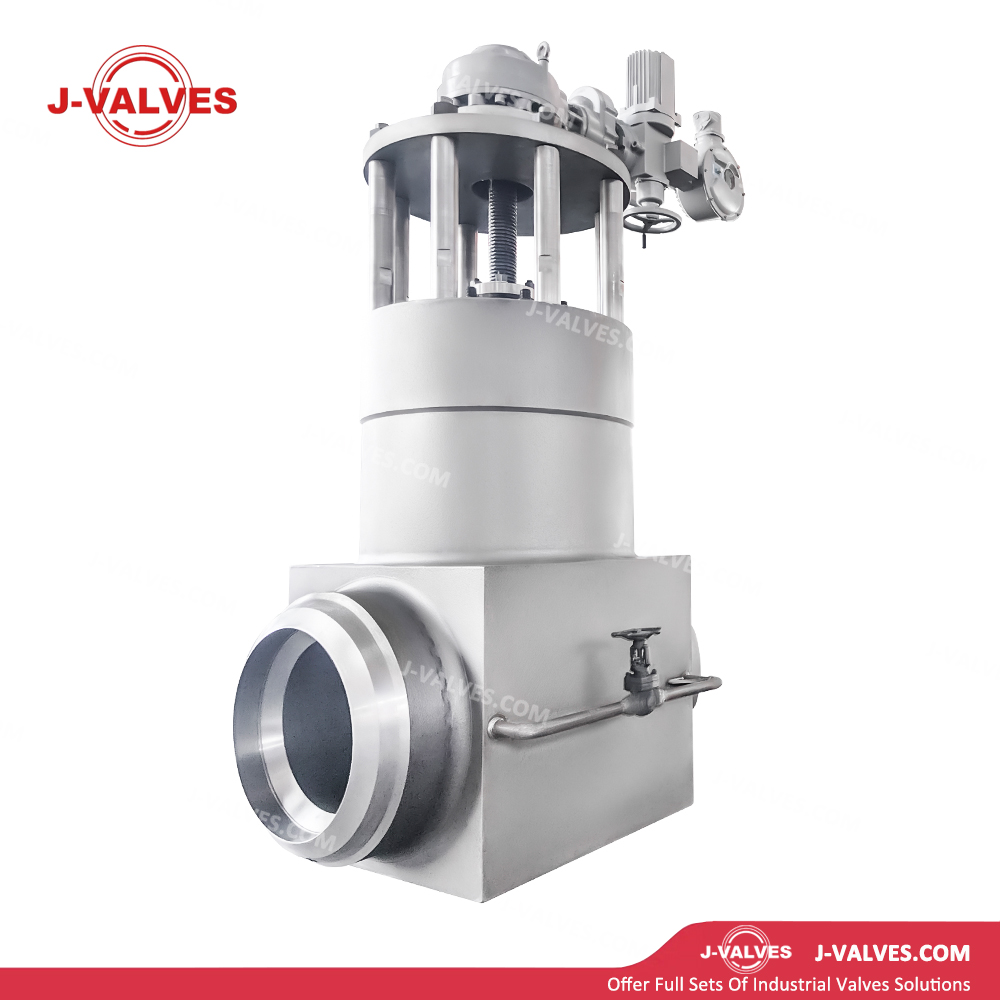

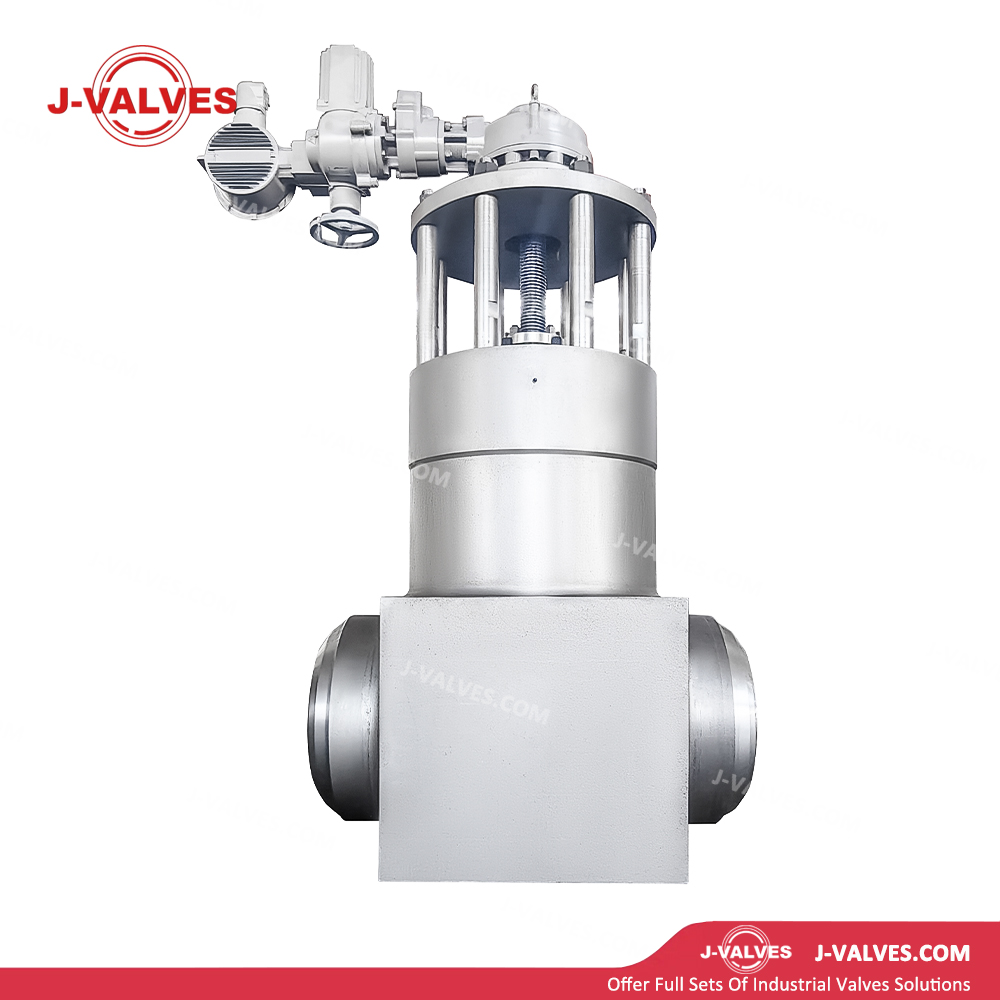

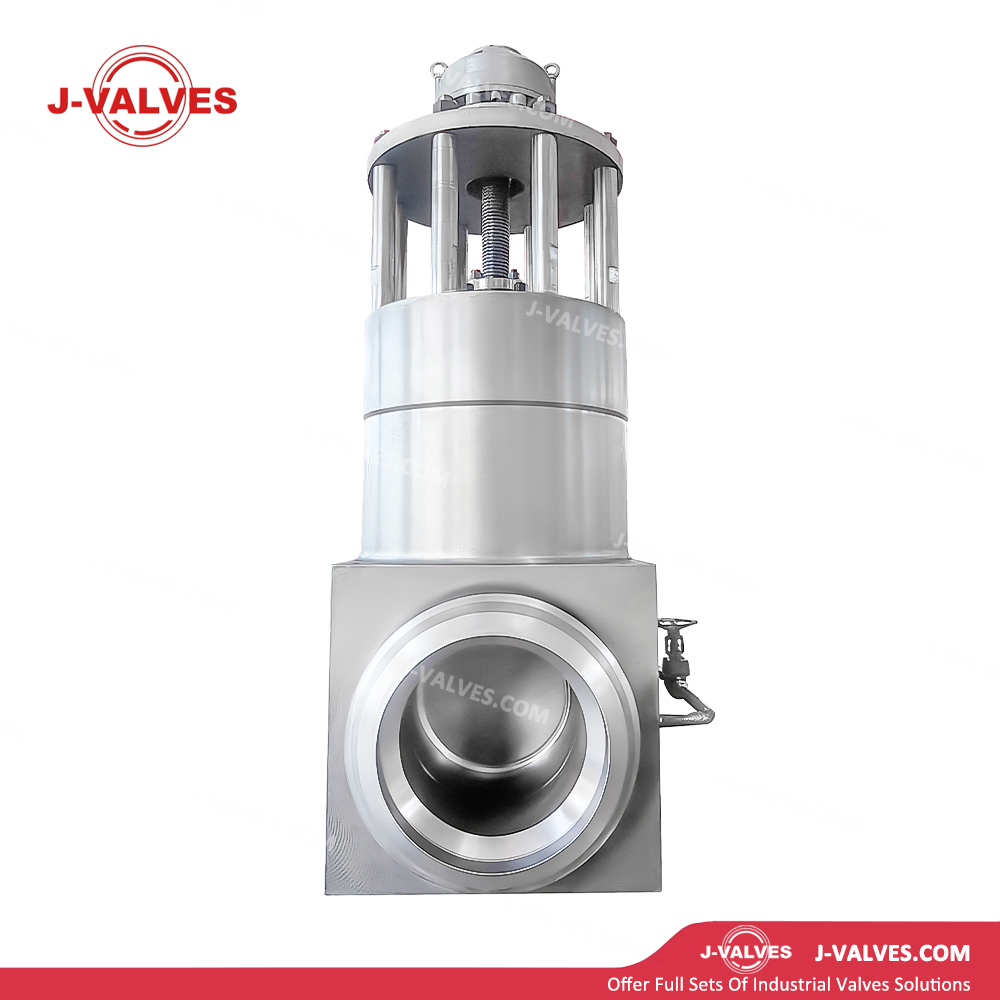

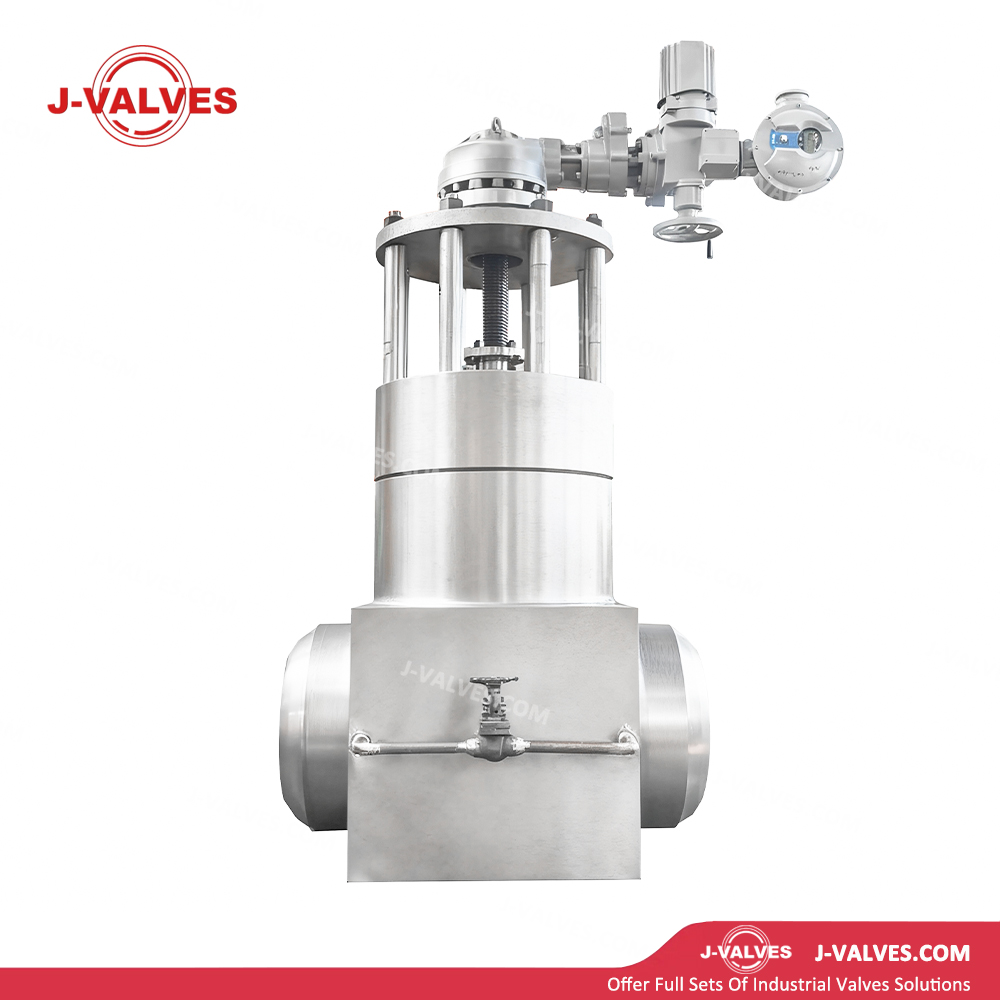

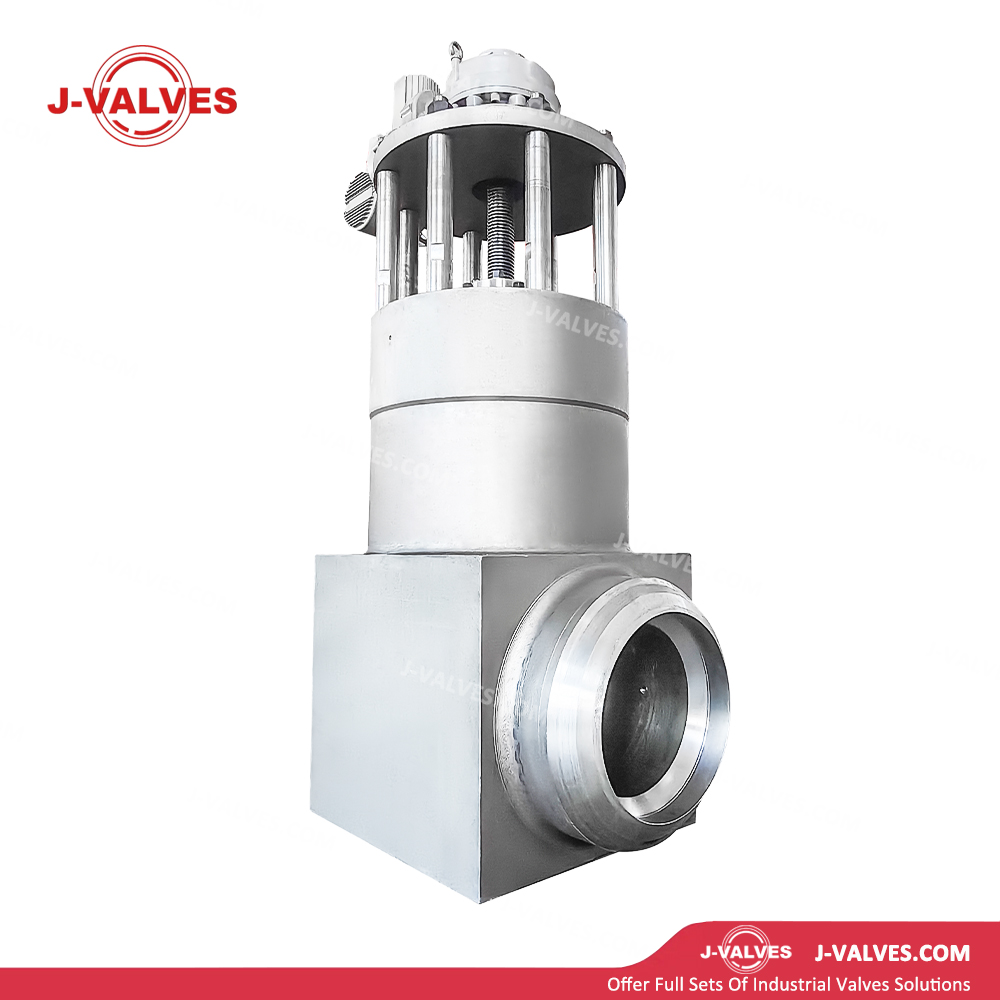

24-дюймовый шиберный клапан с электроприводом 1500 фунтов F92

Сверхбольшое отверстие и сверхвысокое давление : Разработано с большим проходным отверстием 24 дюйма (DN600) и классом 1500 (PN260) для сверхвысокого давления, чтобы соответствовать требованиям по перекрытию для магистральных систем с высоким расходом и сверхвысоким давлением. Толщина стенок, болтовые соединения и уплотнительные конструкции рассчитаны на самые суровые условия эксплуатации.

Гибкий клин клинового типа : Ворота имеют цельную гибкую клиновую конструкцию с точно обработанным углом клина, обеспечивающую надежное уплотнение благодаря совпадающим поверхностям клина между корпусом и седлом. Гибкая структура компенсирует термическую деформацию, вызванную колебаниями температуры, сохраняя герметичность при сверхвысоких температурах. Направляющие ребра на воротах обеспечивают точное выравнивание при открытии и закрытии.

Самоуплотняющаяся крышка, работающая под давлением : оснащена крышкой с герметичным уплотнением, обеспечивающей повышенную надежность уплотнения при увеличении среднего давления, идеально подходящую для применений со сверхвысоким давлением. Крышка и корпус уплотнены восьмиугольными металлическими кольцевыми прокладками или прокладками линз для обеспечения исключительной герметизации.

Работа электрического привода : Оснащен интеллектуальными многооборотными электрическими приводами с высоким крутящим моментом.

Конструкция с внешним винтом и хомутом (OS&Y) : Резьба штока клапана расположена снаружи корпуса клапана, полностью изолирована от технологической среды. Прочная траверса поддерживает гайку штока, обеспечивая стабильный рабочий крутящий момент и обеспечивая четкую визуальную индикацию положения клапана в соответствии со стандартами API 600.

Пожаробезопасная конструкция : соответствует стандартам API 607. Структура уплотнения металл-металл сохраняет целостность уплотнения в условиях пожара, предотвращая утечку среды.

Противовыбросовая конструкция штока : Шток имеет противовыбросовую конструкцию с верхним входом, множеством буртиков и стопорными кольцами, которые предотвращают выброс штока в условиях аномального избыточного давления и обеспечивают эксплуатационную безопасность.

Конструкция заднего сиденья : При полном открытии между штоком и крышкой образуется металлическое уплотнение, позволяющее производить замену уплотнения в режиме онлайн без сброса давления в системе.

Гибкая графитовая набивка : применяется гибкая графитовая набивка высокой чистоты, обеспечивающая широкий диапазон температур (от -200 ℃ до +600 ℃), превосходную самосмазывающуюся и превосходную герметизацию. Устройство смазки упаковки может быть оборудовано для аварийного запечатывания.

Номинальный размер : 24 дюйма (DN600)

Класс давления : Класс 1500 (PN260)

Диапазон температур : от -29 ℃ до + 425 ℃.

Корпус/крышка : ASTM A182 F92, A217 C12A (обновление WC9), A335 P92.

Ворота : F92 с наплавкой STL6, F92 с наплавкой из сплава на основе никеля, твердый сплав.

Седло : F92 с наплавкой STL6, F92 с наплавкой из сплава на основе никеля, сменное твердосплавное седло.

Стержень : F92, Инконель 718, XM-19 (Нитроник 50), C-276.

Сильфон/Набивка : Гибкий графит, графит с армированием никелевой проволокой, сильфон Inconel 718 (специальная версия)

Прокладки : восьмиугольные/овальные металлические кольцевые прокладки (тип BX/RX, F92/304/316), прокладки линз, самоуплотняющиеся кольца.

Болты/гайки : ASTM A193 B16/B8M, A194 Gr.4/Gr.8M (жаропрочная легированная сталь).

Торцевые соединения : фланцевые (RF/RTJ, ASME B16.5), приварные встык (BW, ASME B16.25)

Управление : Электрический (интеллектуальный многооборотный, стандартный), Пневматический (высокомоментный кулисный механизм), Гидравлический,

Стандарт проектирования : API 600, ASME B16.34.

Стандарт испытаний : API 598.

Крупномасштабные химические установки : используются для изоляции входа и выхода реакторов высокой температуры и высокого давления, теплообменников и сепараторов при крекинге этилена, синтезе аммиака, превращении метанола в олефины (МТО) и других установках.

Нефтехимическая гидропереработка : Применяется в высокотемпературных и высоконапорных водородных и нефтегазовых системах установок гидрокрекинга и гидроочистки, противостоит водородной коррозии.

Металлургический высокотемпературный газ : используется для перекрытия газа при высокой температуре и высоком давлении в турбине улавливания газа колошника доменной печи (TRT) и системах сухого тушения кокса.

Крупномасштабные тепловые сети : используются для отключения паропроводов при высокой температуре и высоком давлении на когенерационных и районных электростанциях, обеспечивая безопасное энергоснабжение городов.

Общая промышленная эксплуатация : подходит для надежной изоляции любых сред большого диаметра, сверхвысокой температуры и сверхвысокого давления, служит максимальной гарантией безопасности для трубопроводов, находящихся в экстремальных условиях.

Адаптивность к экстремально высоким температурам и сверхвысоким давлениям : сплав F92 обеспечивает прочность на разрыв, превышающую 100 МПа при 625 ℃, в течение 100 000 часов. В сочетании с классом 1500 он разработан для сверхкритических и самых суровых условий эксплуатации.

Большая пропускная способность : 24-дюймовый большой диаметр удовлетворяет требованиям магистральных трубопроводов с высоким расходом, снижая перепад давления в системе и повышая энергоэффективность.

Надежное интеллектуальное электрическое управление : интеллектуальные электрические приводы с высоким крутящим моментом обеспечивают точное дистанционное управление, мониторинг состояния и диагностику неисправностей, сводя к минимуму риски ручного управления и повышая автоматизацию и скорость реагирования.

Превосходное уплотнение сверхвысокого давления : конструкция крышки с герметичным уплотнением обеспечивает все более надежное уплотнение при повышении среднего давления. Металлические кольцевые прокладки противостоят термическому удару, обеспечивая долговременную надежную герметизацию при сверхвысоких температурах и давлениях.

Многоуровневая эксплуатационная безопасность : конструкция OS&Y обеспечивает четкую видимость положения штока. Функции защиты от выброса, заднего сиденья, защиты от крутящего момента и защиты от перегрева обеспечивают безопасную работу и защиту оборудования.

Длительный срок службы и низкие эксплуатационные расходы : Отличные свойства ползучести при высоких температурах F92 уменьшают тепловую деформацию и релаксацию напряжений. Износостойкие твердосплавные уплотнительные поверхности продлевают срок службы и снижают затраты в течение жизненного цикла.

Широкая универсальность применения : доступны различные марки жаростойкой стали (F92/F91/C12A) и конфигурации уплотнений, рассчитанные на экстремальные условия: от температуры окружающей среды до 705 ℃ и от низкого до сверхвысокого давления.

Соответствие международным стандартам : Разработано и изготовлено строго в соответствии с API 600, ASME, EN, IEC и другими международными стандартами, отвечает требованиям закупок для глобальных сверхсверхкритических проектов. Поставляется полная документация, включая сертификацию материалов (EN 10204 3.1/3.2), протоколы испытаний на ползучесть при высоких температурах, протоколы металлографического анализа, протоколы неразрушающих испытаний, сертификацию SIL и сертификацию взрывозащиты.
