J-VALVES

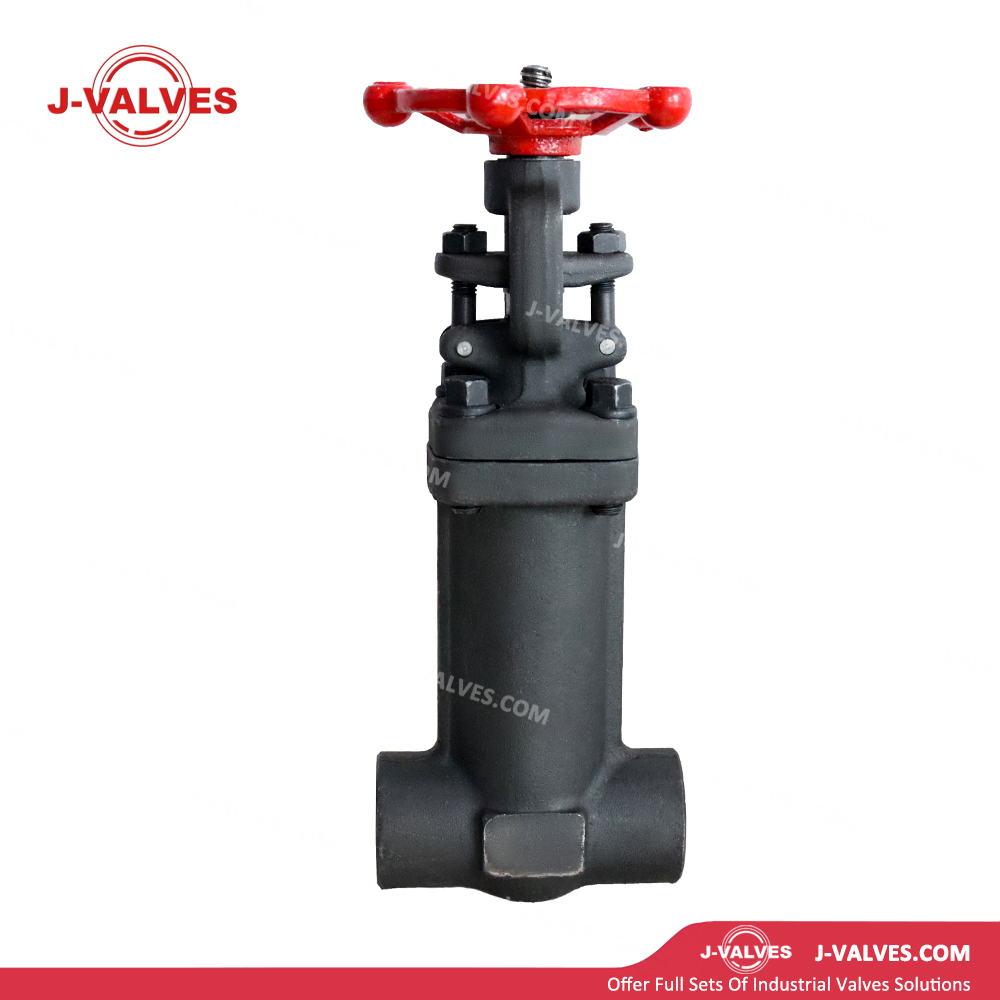

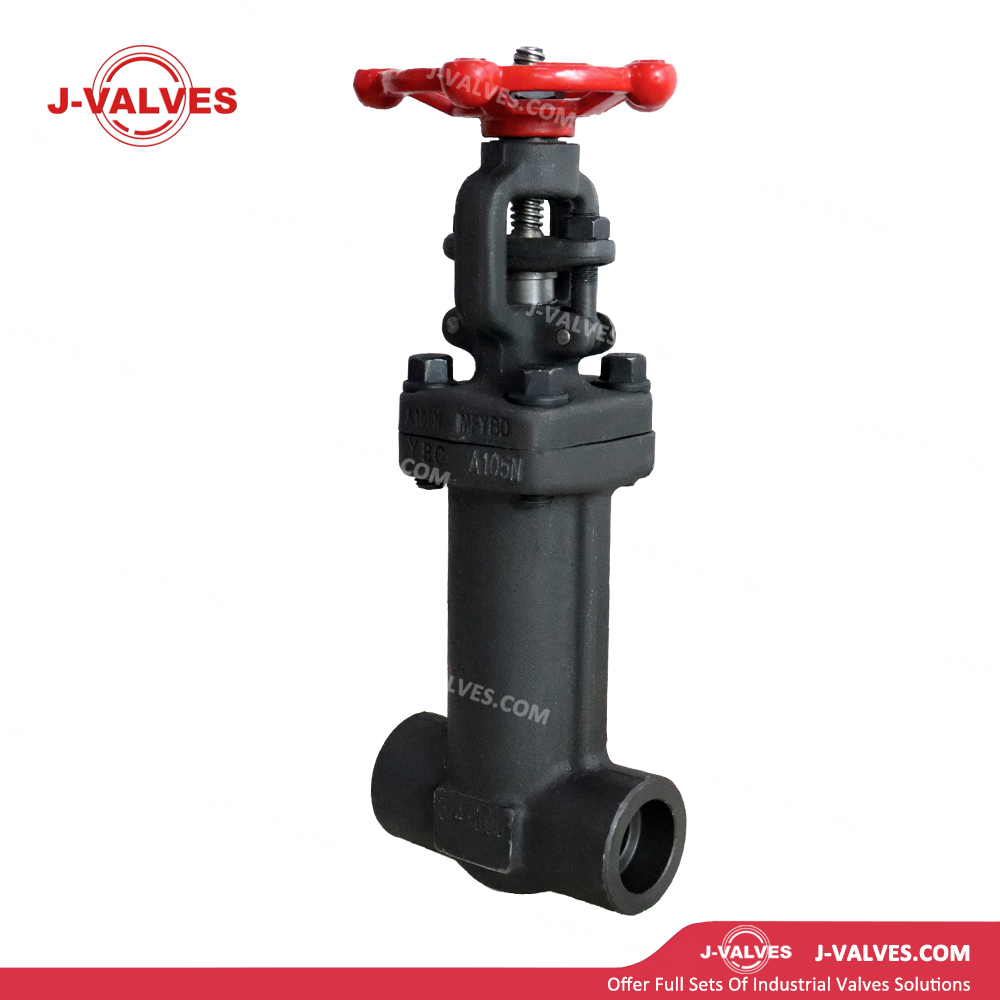

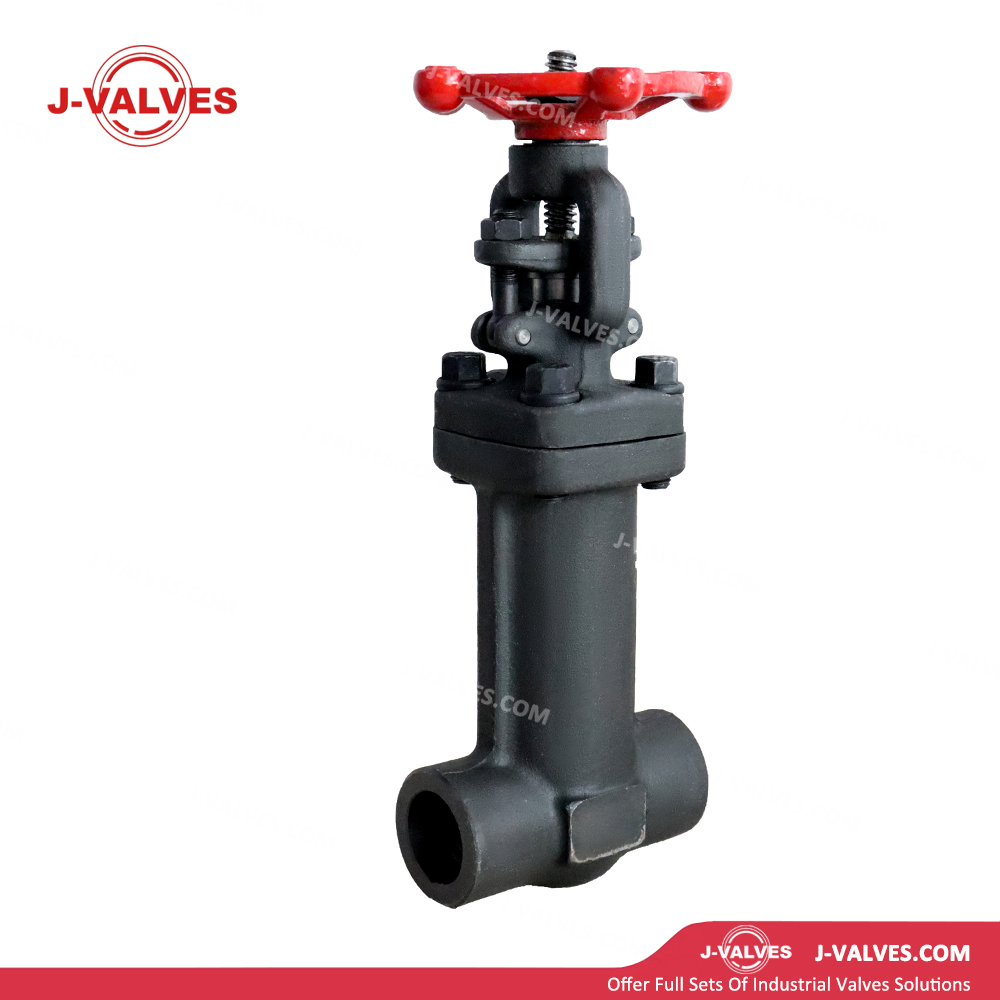

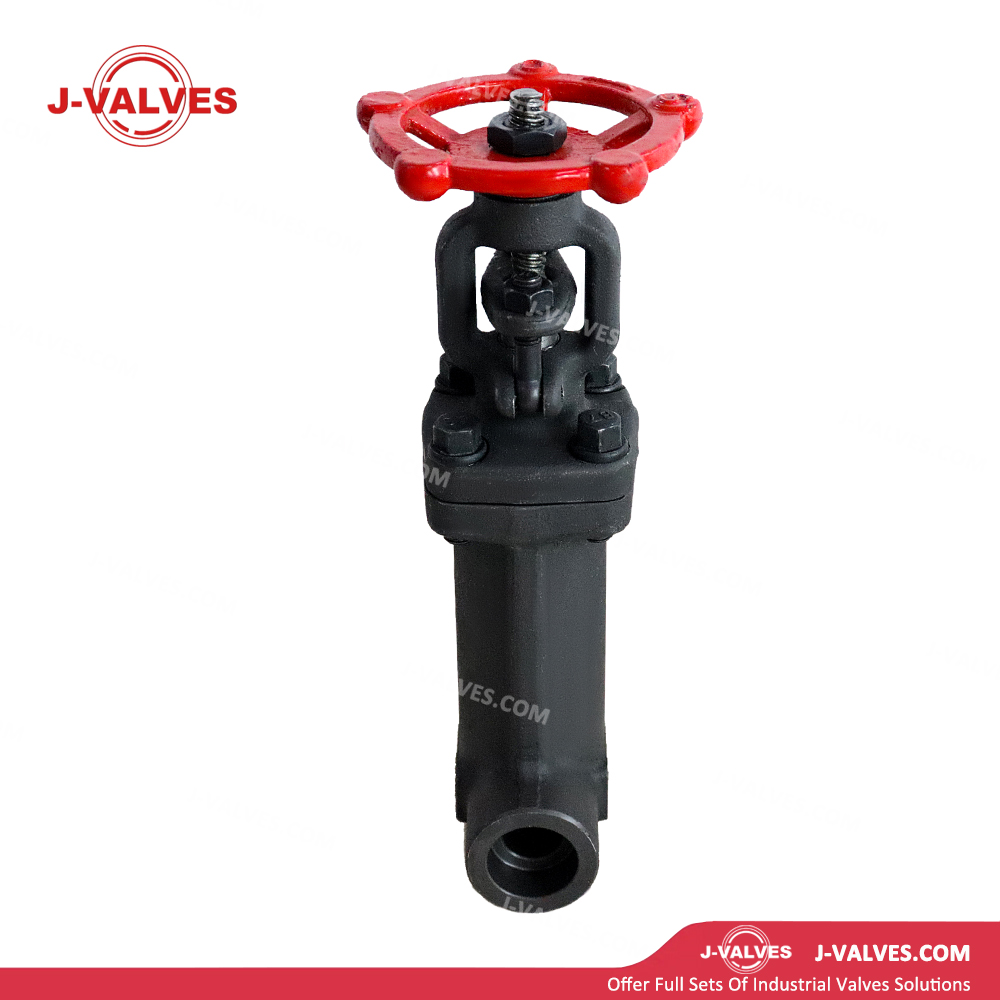

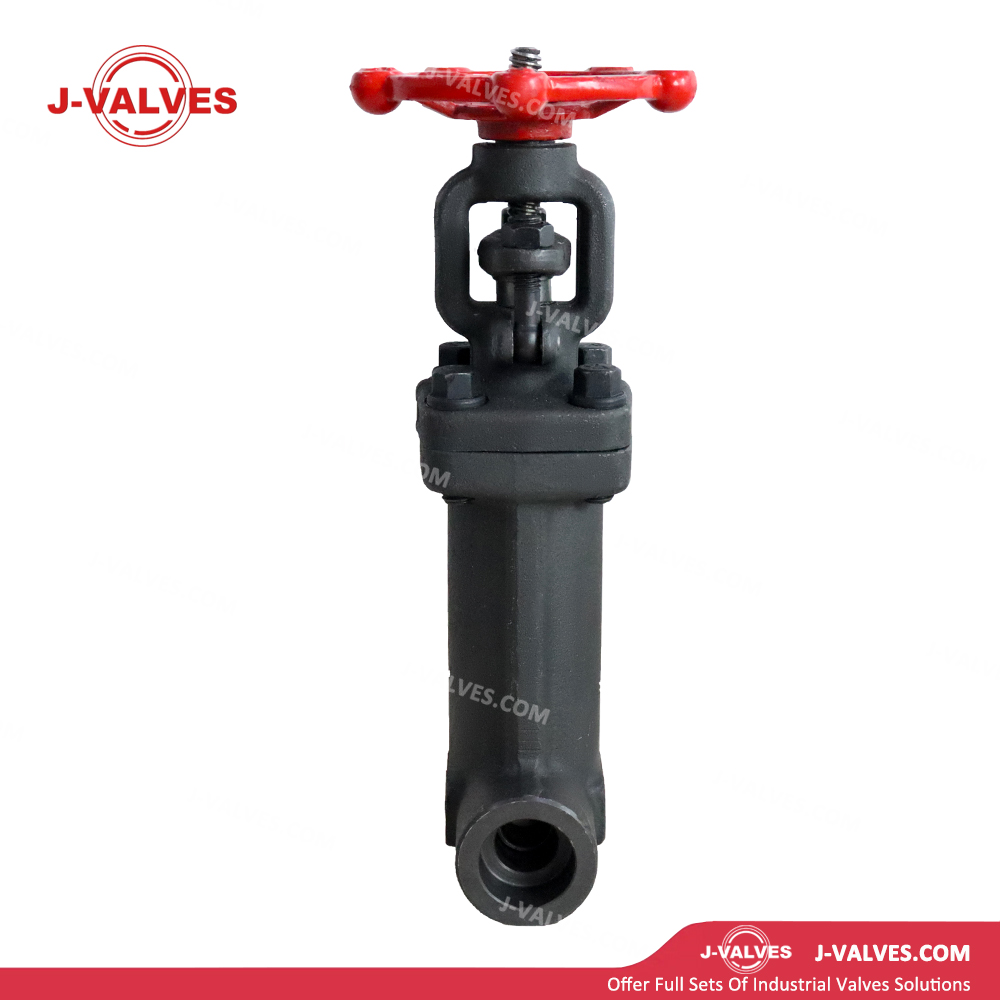

Дизайн функции
Нормализованная углеродистая сталь ASTM A105N: Корпус клапана изготовлен из нормализованной углеродистой стали ASTM A105N с измельченными зернами, однородной микроструктурой и сниженными напряжениями при штамповке. Он обеспечивает превосходные общие механические свойства, низкотемпературную вязкость и свариваемость, превосходящие обычный материал A105, что делает его идеальным для работы под высоким давлением.
Система сильфонного уплотнения: Многослойные сильфоны из нержавеющей стали служат элементом динамического уплотнения штока, полностью изолируя шток от технологической среды. Это исключает микроутечки, присущие обычным уплотнениям, и соответствует строгим стандартам выбросов, включая TA-Luft, ISO 15848-1 BH и метод 21 EPA.
Двойная защита уплотнением: металлический сильфон действует как основное уплотнение, а уплотнение — как вторичное резервное уплотнение. В маловероятном случае выхода из строя сильфона сальник сохраняет способность к аварийному уплотнению для повышения уровня безопасности.
Конструкция с внешним винтом и хомутом (OS&Y): Резьба штока расположена снаружи корпуса клапана и полностью изолирована от технологической жидкости. Хомут поддерживает гайку штока, обеспечивая стабильный рабочий крутящий момент, а открытое положение хорошо видно. Конструкция полностью соответствует требованиям API 602.
Гибкий сплошной клин клинового типа: Ворота имеют цельную гибкую клиновую конструкцию с прецизионным исполнением.
обработанный угол клина, обеспечивающий герметичное закрытие благодаря совпадающим поверхностям клина с корпусом и седлом. Гибкая структура компенсирует термическую деформацию, сохраняя надежную герметизацию в условиях высоких температур и высокого давления.
Класс 800LB для высокого давления. Клапан, спроектированный в соответствии с API 602, класс 800 (PN130), имеет увеличенную толщину стенок, конфигурацию болтов и уплотнений, что позволяет удовлетворить требования к надежной изоляции в системах высокого давления с малым диаметром прохода.
Пожаробезопасная конструкция: конструкция уплотнения металл-металл, разработанная в соответствии со стандартом API 607, сохраняет целостность уплотнения в условиях пожара, предотвращая вторичные опасности, вызванные утечкой среды.
Выбросоустойчивый шток: Шток имеет противовыбросовую конструкцию с верхним входом, выступом и стопорным кольцом, предотвращающую выброс штока при ненормальном внутреннем давлении и обеспечивающую эксплуатационную безопасность.
Конструкция заднего сиденья: при полном открытии между штоком и крышкой образуется металлическое уплотнение, позволяющее оперативно заменять резервное уплотнение без отключения системы.
Компактный и легкий: конструкция высокого давления малого диаметра компактна и легка, что облегчает установку в местах с ограниченным пространством и снижает затраты на обслуживание трубопровода.
Технические спецификации
Номинальный размер : 0,75 дюйма (DN20)
Класс давления : API 602, класс 800LB (PN130).
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/крышка : ASTM A105N (нормализованный), A350 LF2 (низкотемпературный), A182 F304/F316 (нержавеющая сталь), A182 F11/F22 (высокотемпературный)
Ворота : A105N + ENP, F304, F316, F11 + накладка из стеллита.
Стержень : F6a, F304, F316, 17-4PH, Инконель 718.
Сильфон : ASTM A240 321, 347, 316L, Inconel 625, Hastelloy C-276 (многослойный, формованный гидравлически)
Уплотнение седла : основной материал A105N + накладка из стеллита 6, F304 + накладка из стеллита 6, F316 + накладка из стеллита 6.
Упаковка : Гибкий графит (резервный), ПТФЭ (при низких температурах).
Прокладки : Гибкая графитовая спирально-навитая прокладка, кольцевое соединение (RTJ), самозатягивающееся уплотнительное кольцо (высокое давление).
Торцевые соединения : раструбное сварное соединение (SW, ASME B16.11), стыковое сварное соединение (BW, ASME B16.25); фланцевый (RF/RTJ) по запросу
Управление : Ручной (маховик), конический редуктор (высокомоментный), пневматический (линейный), электрический (многооборотный).
Стандарт проектирования : API 602, ASME B16.34.
Стандарт проверки и испытаний : API 598.
Приложения
Системы с легковоспламеняющимися и взрывоопасными средами: используются для перекрытия сжиженного нефтяного газа, сжиженного природного газа, водорода, этилена, пропилена и других опасных жидкостей, исключая риск пожара и взрыва в результате утечки.
Системы ценных сред: применяются для изоляции редких газов, химикатов высокой чистоты и дорогостоящих технологических жидкостей, сводя к минимуму потери продукта и повышая экономическую эффективность.
Вакуумные системы: сильфонное уплотнение подходит для систем с высоким вакуумом и предотвращает проникновение воздуха и сред.
выбросы для поддержания уровня вакуума и чистоты процесса.
Химическая и нефтехимическая промышленность: используется в системах впрыска под высоким давлением и отбора проб катализаторов, присадок и токсичных растворителей, обеспечивая безопасную работу.
Общая промышленная эксплуатация: подходит для надежной изоляции в любых системах высокого давления малого диаметра, где утечка недопустима, обеспечивая максимальную гарантию безопасности с нулевым уровнем выбросов.
Преимущества и ценность
Гарантия абсолютного нулевого уровня выбросов: сильфонное уплотнение исключает все пути утечки из-за динамического движения штока, соответствует самым строгим нормам охраны окружающей среды и безопасности и позволяет избежать катастрофических выбросов токсичных и опасных материалов.
Длительный срок службы без технического обслуживания: усталостный ресурс сильфона ≥ 10 000 циклов без необходимости периодической регулировки или замены уплотнения, что значительно снижает объем работ по техническому обслуживанию и время простоя, особенно идеально подходит для труднодоступных или опасных мест.
Двойное резервирование безопасности: первичное сильфонное уплотнение и вторичное сальниковое уплотнение обеспечивают непрерывную локализацию в случае неожиданного выхода из строя сильфона, обеспечивая высочайший уровень безопасности.
Оптимизирован для работы в условиях малого диаметра при высоком давлении: класс 800LB с размером 3/4 дюйма специально разработан для надежной изоляции в системах с высоким давлением и низким расходом, имеет компактную конструкцию и простую установку.
Широкая температурная совместимость: металлические сильфоны выдерживают экстремальные температуры от криогенных -196 ℃ до +600 ℃, подходят практически для всех промышленных применений.
Безопасная и надежная работа: конструкция OS&Y обеспечивает четкую визуальную индикацию положения; противовыбросовой шток и заднее сиденье обеспечивают безопасную эксплуатацию и техническое обслуживание. Удлиненный капот защищает персонал от воздействия экстремальных температур.
Широкая универсальность применения: доступны различные материалы корпуса, сильфонные сплавы и концевые соединения, охватывающие экстремальные условия: от криогенных до сверхвысоких температур, от вакуума до сверхвысокого давления, от инертных до высококоррозионных сред.
Соответствие международным стандартам: Изготовлено строго в соответствии с API 602, ASME, ISO, DIN и другими мировыми стандартами, отвечая требованиям высококлассных международных проектов. Поставляется полная документация, включая сертификаты на материалы (EN 10204 3.1/3.2), отчеты об испытаниях на усталость сильфонов, отчеты об обнаружении утечек (гелиевая масс-спектрометрия / метод обнаружения), соответствие NACE и экологические сертификаты.
