J-VALVES

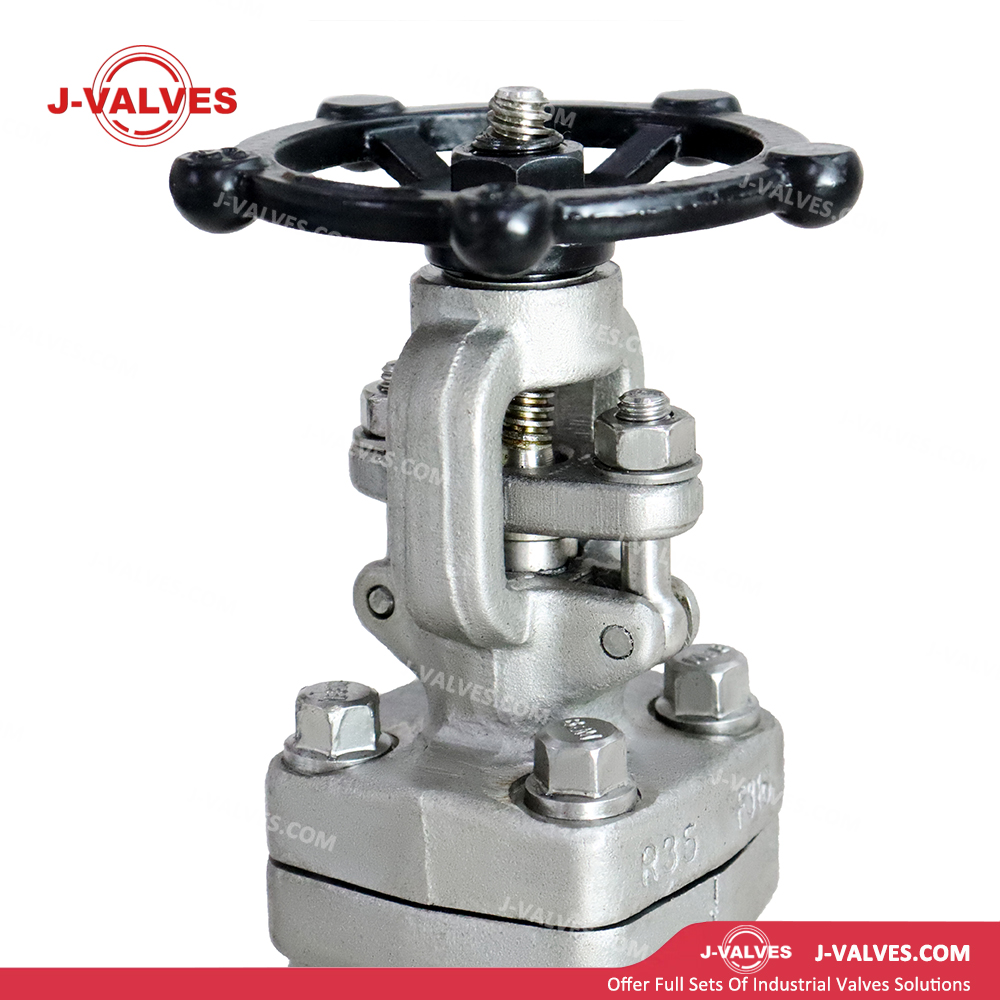

Дизайн функции

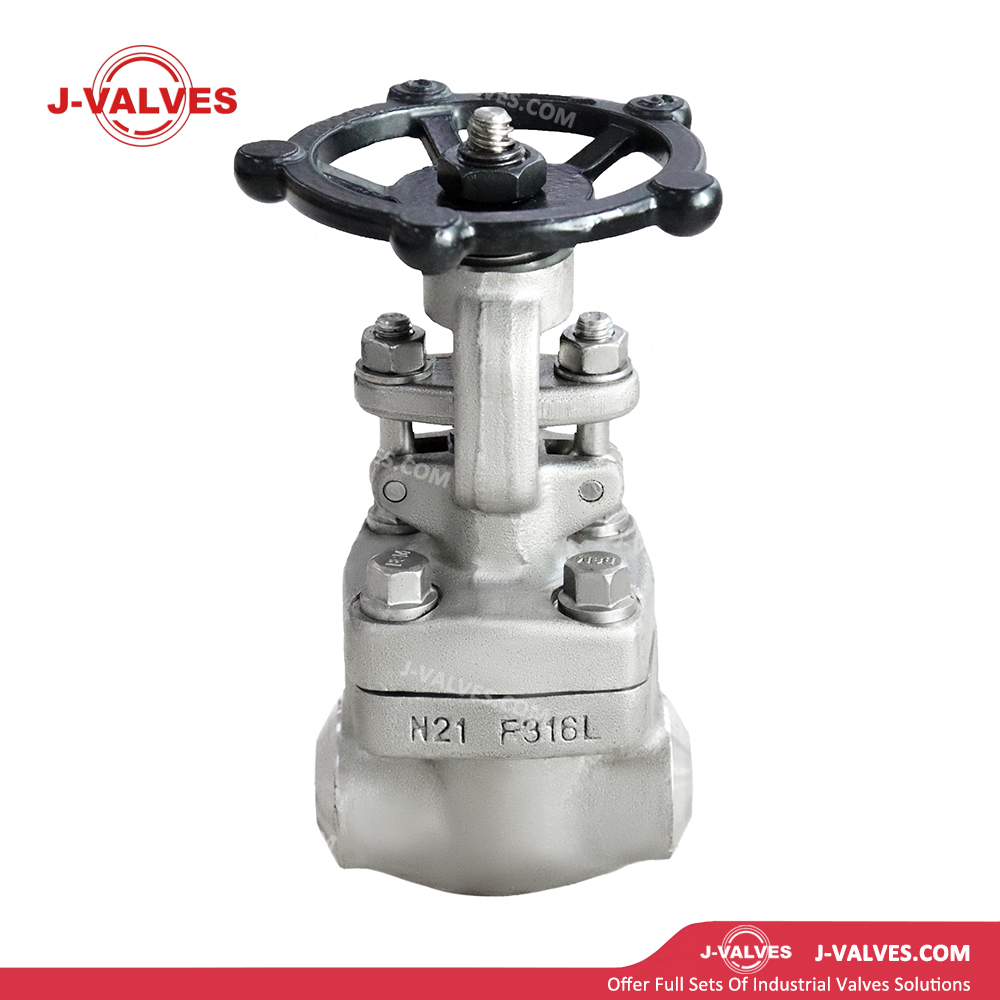

Конструкция из нержавеющей стали: Корпус клапана выкован из аустенитной нержавеющей стали (ASTM A182 F304/F316/F316L) или дуплексной нержавеющей стали (F51/F53), что обеспечивает отличную коррозионную стойкость, стойкость к окислению и жаропрочность. Подходит для агрессивных сред, таких как кислоты, щелочи, соли и хлориды.

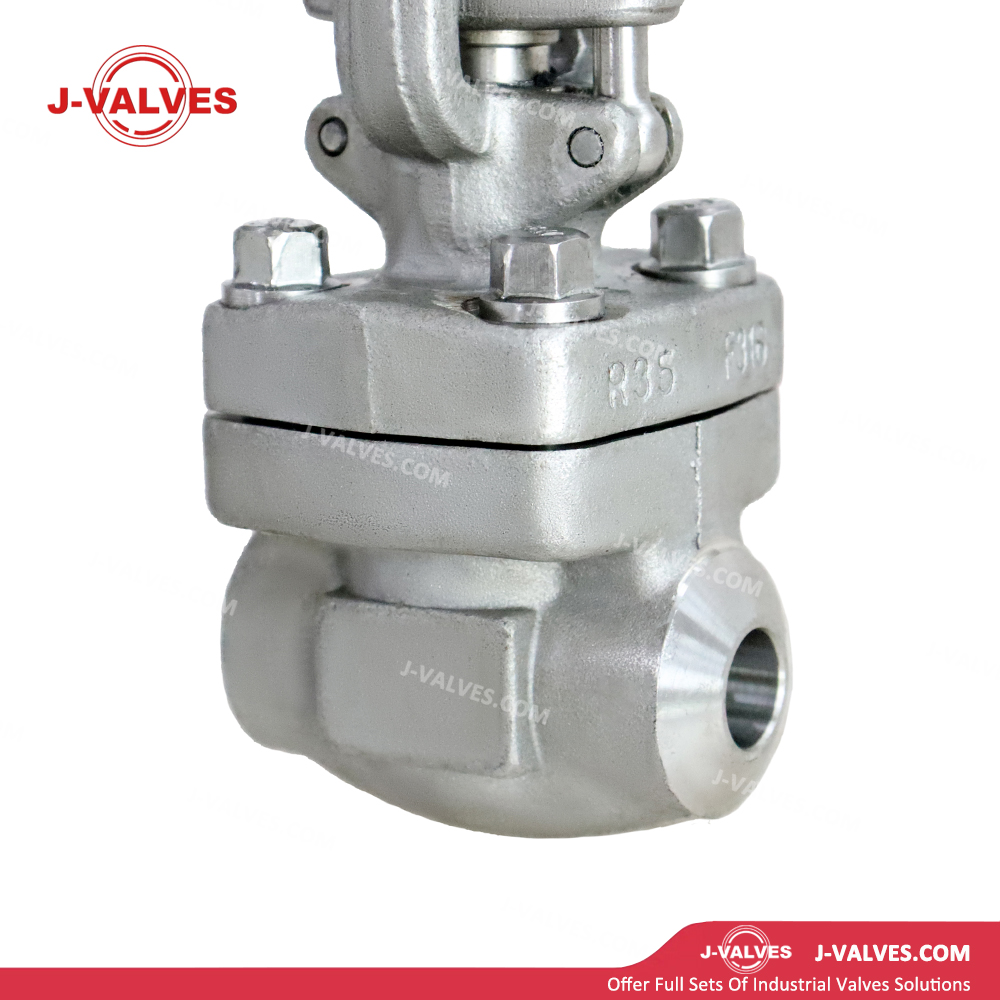

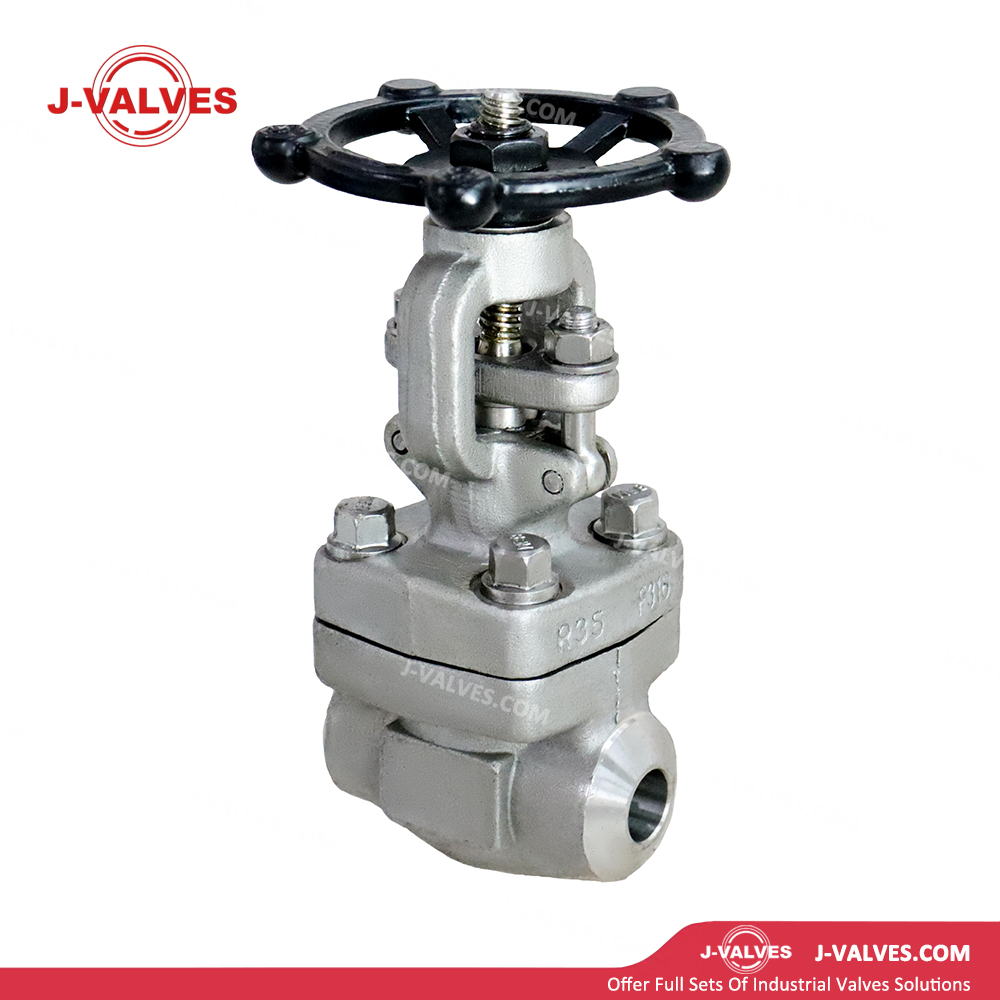

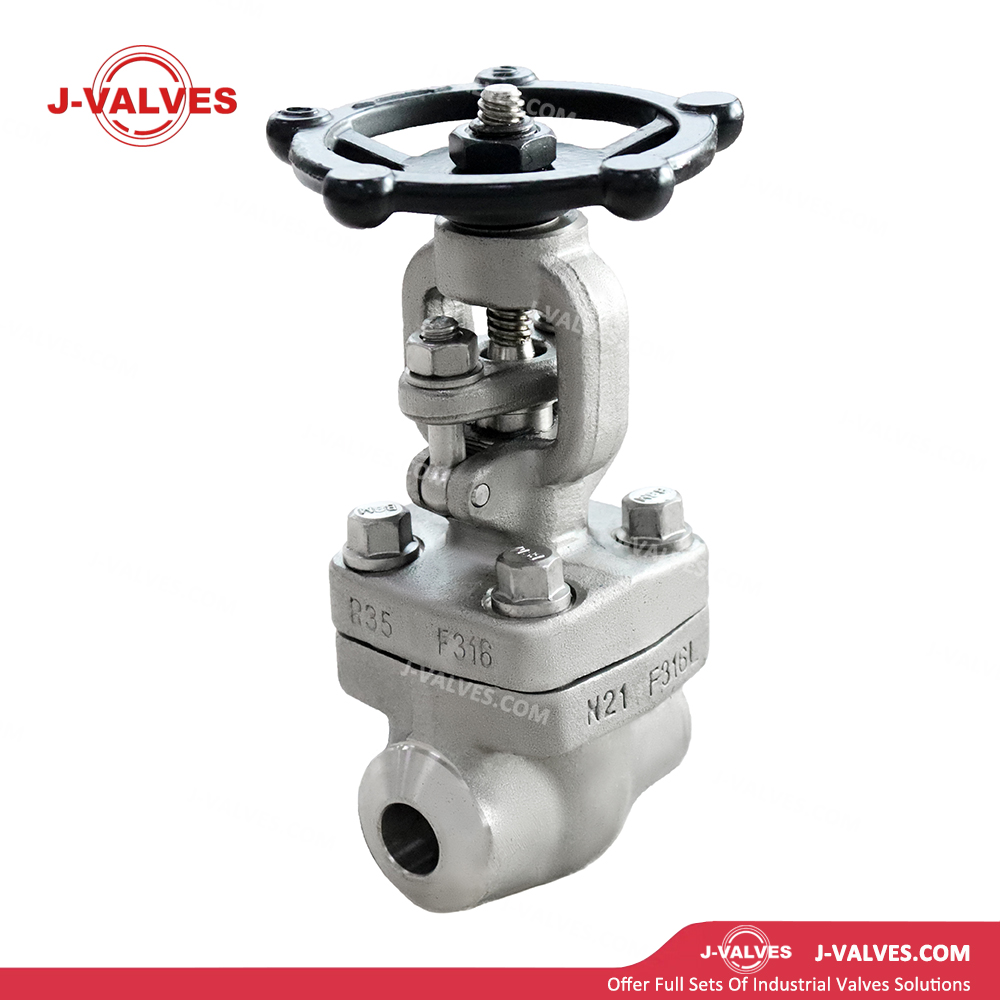

Соединение с раструбной сваркой (SW): Концы корпуса клапана имеют конструкцию с раструбной сваркой. Трубы вставляются в раструб корпуса и свариваются по окружности, образуя высокопрочное неразъемное соединение без путей утечки. Он обеспечивает исключительную устойчивость к высокому давлению и вибрации, идеально подходит для трубопроводов высокого давления с ограниченным пространством.

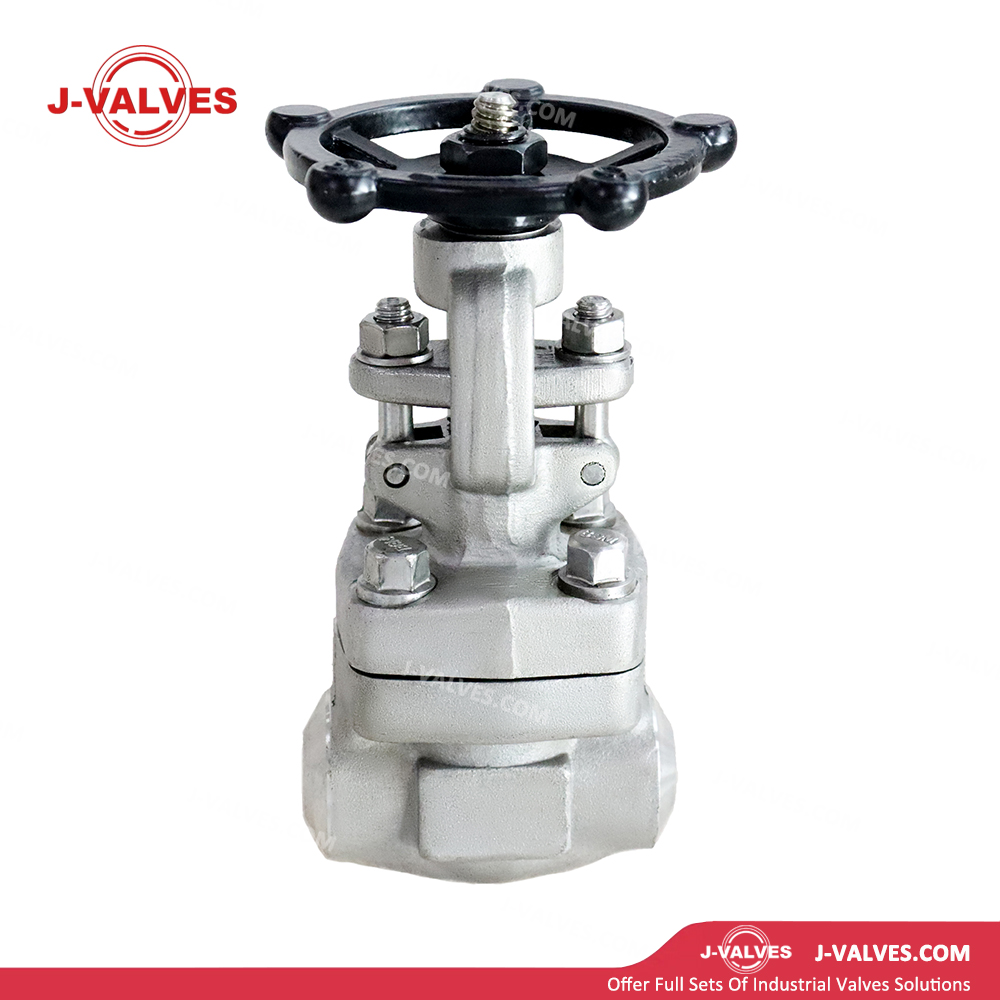

Структура кованого корпуса: Изготовлен с использованием интегрального процесса ковки, что обеспечивает плотную структуру зерен и превосходные механические свойства по сравнению с литьем, отсутствие дефектов литья, пригодность для классов высокого давления (класс 800/1500/2500).
Гибкий клин клинового типа: встроенный клин из нержавеющей стали с гибкой прорезью посередине обеспечивает автоматическое уплотнение под давлением среды, компенсируя тепловое расширение и незначительный износ уплотнительных поверхностей, обеспечивая надежное закрытие в течение длительного времени.
Конструкция полностью направляемого штока: верхняя направляющая втулка между штоком и крышкой и нижняя направляющая конструкция между штоком и клином обеспечивают точное выравнивание во время работы, предотвращая истирание и повреждение уплотнительных поверхностей.
Система уплотнения штока: Оснащена гибкой набивкой из графитовой оплетки или набивкой из ПТФЭ в сочетании с сальниковой набивкой под нагрузкой, адаптируемой к условиям высокой температуры и высокого давления. Доступна упаковка с низким уровнем выбросов, отвечающая экологическим требованиям.
Выносной шток и заднее сиденье: шток имеет противовыбросовой выступ внизу. В полностью открытом положении выступ штока образует уплотнение металл-металл с задним сиденьем крышки, что позволяет оперативно заменять уплотнение под давлением и повышает безопасность.
Компактный дизайн: небольшой размер и легкий вес, подходит для установки в ограниченном пространстве, например, на приборных панелях, монтируемом на раме оборудовании и лабораторных установках.
Дополнительная удлиненная крышка: для эксплуатации при высоких температурах доступна расширенная крышка, которая защищает зону уплотнения от теплового потока, защищая уплотнение и обслуживающий персонал.
Технические спецификации
Диапазон размеров: от NPS от 1/4 до 2 дюймов (от DN8 до DN50)
Класс давления: от 150 фунтов до 2500 фунтов (PN20 до PN420)
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: ASTM A182 F304, F316, F316L, F321, F347; F51, F53 дуплексная нержавеющая сталь
Клин: F304, F316, F316L с накладкой из стеллита, цельный твердый сплав
Вынос: F304, F316, 17-4PH, XM-19
Седло: Корпус с накладкой из стеллита, F316 с твердосплавным покрытием, сменные седла.
Упаковка: Гибкий графит, ПТФЭ, графит, армированный проволокой из инконеля.
Торцевые соединения: раструбное сварное соединение (SW) в соответствии с ASME B16.11; дополнительная сварка встык (BW) или резьба NPT
Управление: ручное (маховичок), малогабаритный привод, электрическое (миниатюрный привод).
Стандарты дизайна: API 602, ASME B16.34
Стандарт тестирования: API 598
Приложения
Нефтехимическая промышленность: Изоляция сред в линиях приборов высокого давления, линиях отбора проб, вентиляционных линиях и линиях впрыска химикатов на нефтеперерабатывающих и химических заводах.
Энергетика: Изоляция приборов и технологические трубопроводы малого диаметра для систем пара высокой температуры и высокого давления, питательной воды и конденсата на тепловых и атомных электростанциях.
Нефтяная и газовая промышленность: Малокалиберные трубопроводы высокого давления на устьях скважин, фонтанных елках и сборных станциях, а также коррозионностойкая эксплуатация на месторождениях высокосернистой нефти и газа.
Морское машиностроение: гидравлические системы высокого давления, системы впрыска химикатов и системы приборного воздуха на морских платформах и судах.
Системы аналитических приборов: системы предварительной обработки проб для онлайн-анализаторов и точного контроля трубопроводов газа/жидкости высокого давления.
Преимущества и ценность
Надежное уплотнение под высоким давлением: раструбная сварка по всей окружности исключает пути утечки в соединении, а корпус из кованой нержавеющей стали обеспечивает высокую несущую способность, подходящую для работы под высоким давлением класса 2500.
Превосходная коррозионная стойкость: аустенитные и дуплексные нержавеющие стали выдерживают широкий спектр агрессивных сред, что продлевает срок службы клапана и снижает затраты на замену.
Высокая эффективность использования пространства: компактная сварная конструкция экономит более 70% монтажного пространства по сравнению с фланцевыми клапанами, что идеально подходит для плотных трубных эстакад и агрегатов, монтируемых на рамах.
Эксплуатационная безопасность: многочисленные конструкции безопасности, включая противовыбросовой шток, заднее сиденье и набивку с динамической нагрузкой, позволяют проводить онлайн-техническое обслуживание, обеспечивая безопасность персонала и оборудования.
Стандартизация и взаимозаменяемость: соответствие международным стандартам, таким как API 602, совместимость с глобальными системами клапанов высокого давления с малым проходным отверстием и высокая универсальность запасных частей.
Гибкая конфигурация: широкий выбор марок нержавеющей стали, классов давления, типов уплотнений и методов срабатывания для удовлетворения разнообразных применений: от криогенного жидкого кислорода до высокотемпературного пара.
