J-VALVES
Кованая углеродистая сталь A105. Материал: Корпус клапана целиком выкован из углеродистой стали ASTM A105, имеющей плотную зернистую структуру и превосходные механические свойства. Он обеспечивает высокую прочность и надежную способность выдерживать давление, подходит для условий работы под высоким давлением и в обычных агрессивных средах.

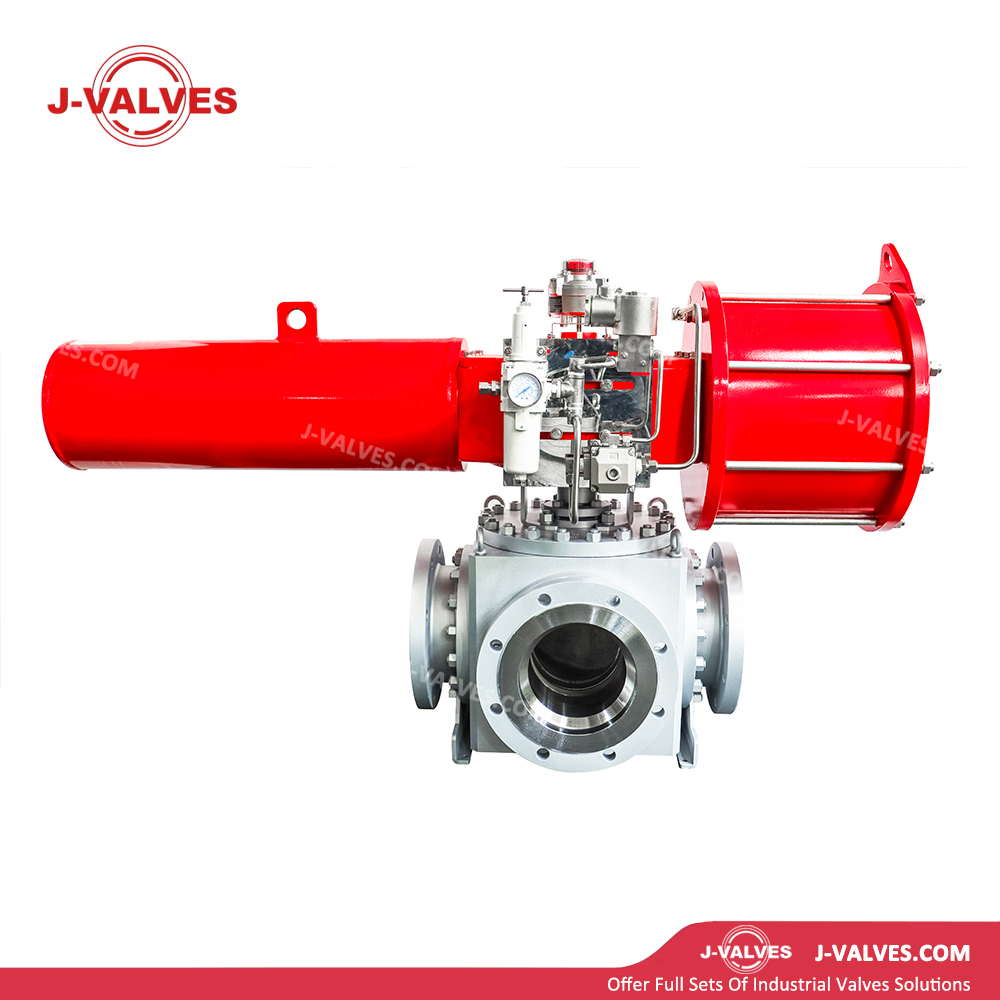

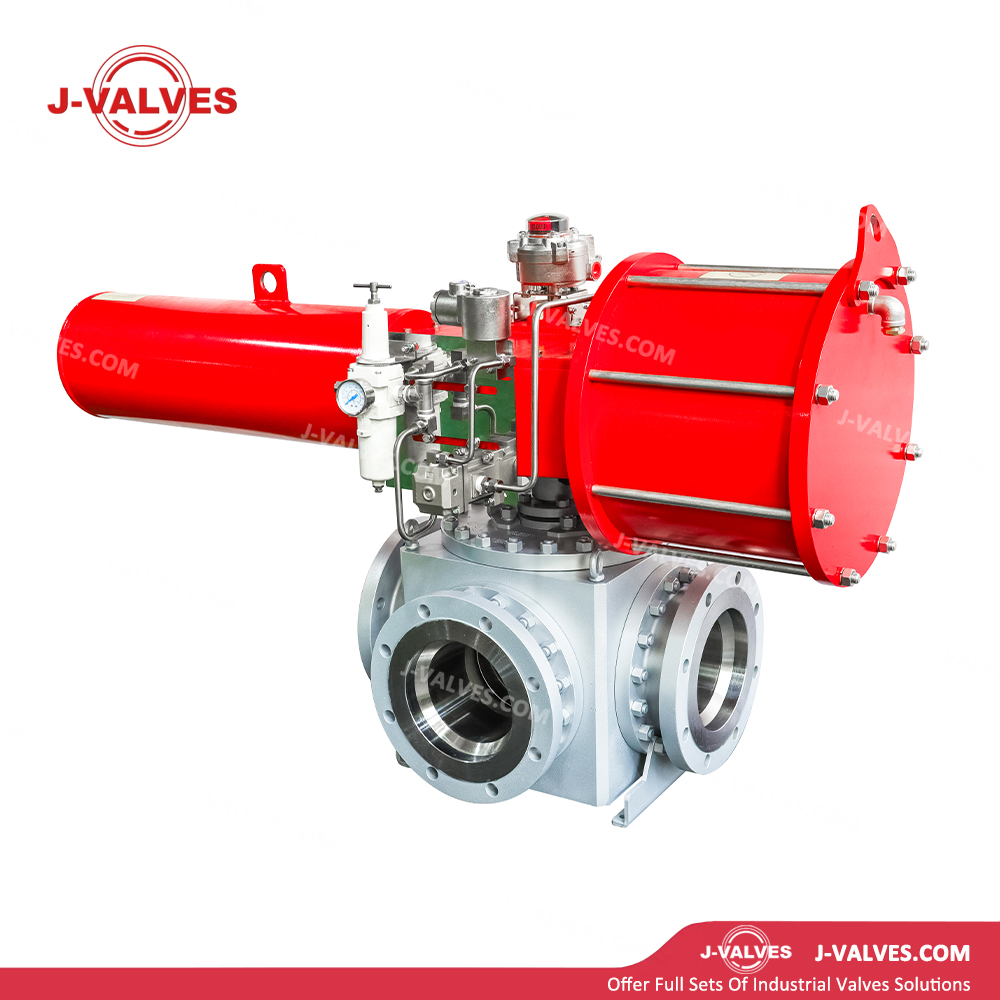

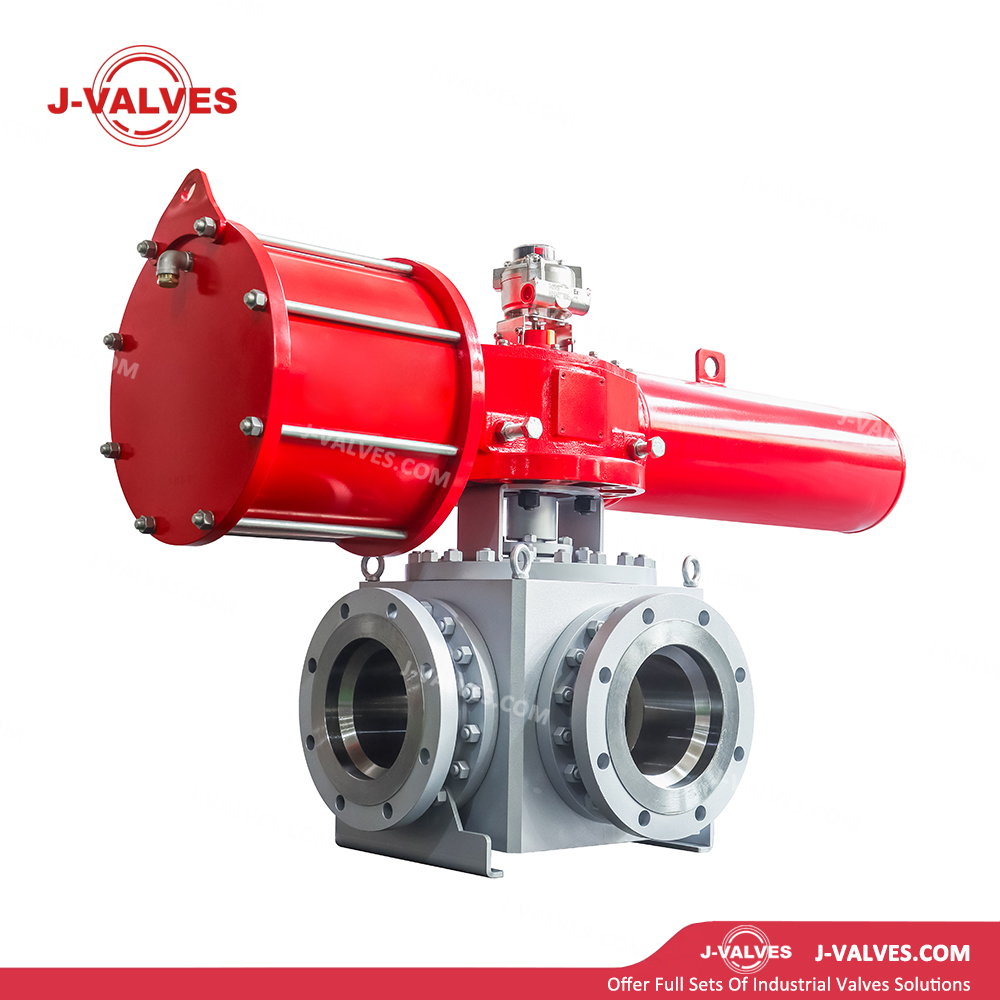

Четырехходовая конструкция шара: Шар имеет L- или T-образное отверстие для потока, что позволяет контролировать направление потока L- или T-типа. Направление потока можно быстро переключать поворотом на 90°, что упрощает систему трубопроводов и сокращает количество клапанов.

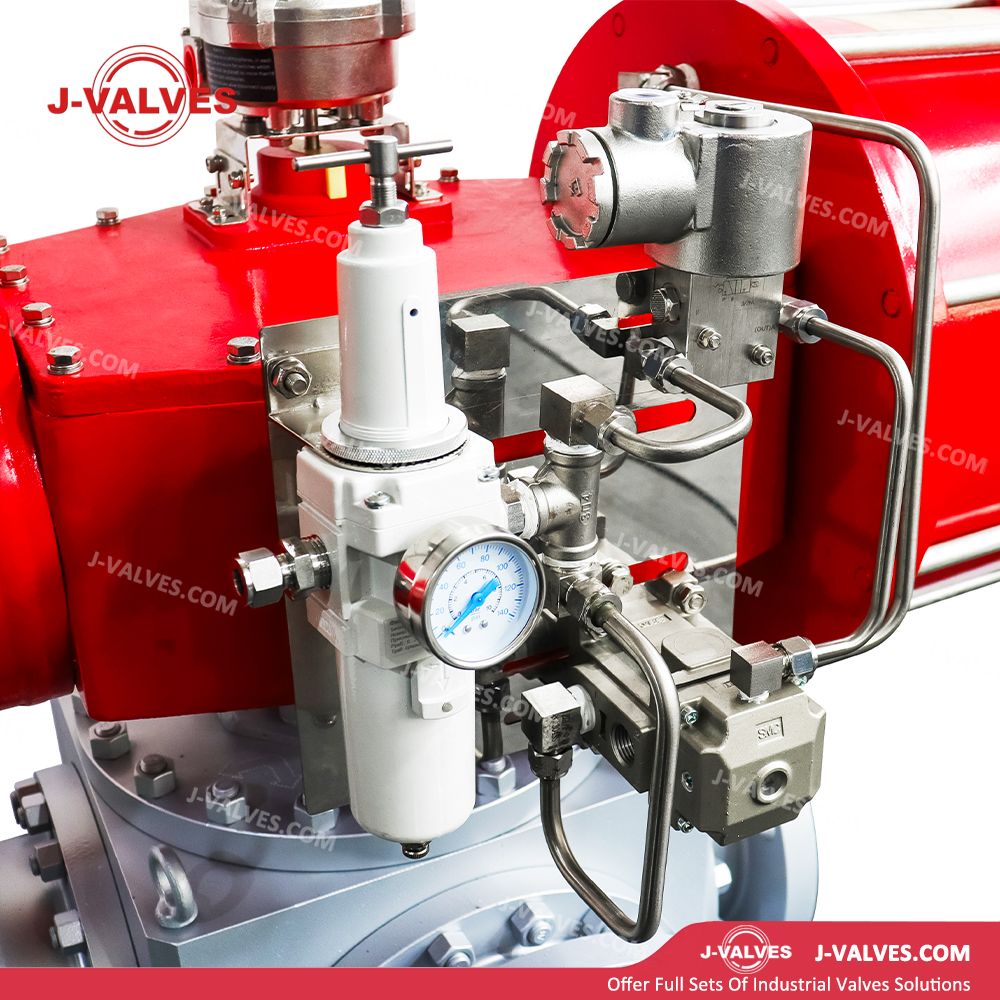

Пневмопривод: Оборудован пневмоприводами двойного или одностороннего действия (с пружинным возвратом) с давлением подачи воздуха 0,4–0,7 МПа. Он отличается быстрым откликом и контролируемым временем открытия и закрытия. Тип одностороннего действия автоматически возвращается в безопасное положение в случае сбоя подачи воздуха, чтобы обеспечить безопасность системы.
Верхний фланец ISO 5211: соединение между приводом и корпусом клапана выполнено с использованием стандартного фланца ISO 5211, что облегчает установку, разборку и замену приводов и совместимо с различными пневматическими, электрическими и гидравлическими приводами.
Фланцевое или резьбовое соединение. Доступно несколько методов соединения, включая фланцевое соединение (RF, ASME B16.5) и резьбовое соединение (NPT/BSP, ASME B1.20.1), чтобы удовлетворить различные требования к установке и обеспечить надежность соединения.
Пожаробезопасная конструкция: соответствует стандартам API 607/API 6FA. Структура уплотнения металл-металл сохраняет герметичность в условиях пожара и предотвращает утечку среды.
Антистатическое устройство: встроенная антистатическая пружина и стальной шарик эффективно проводят статическое электричество между шаром, штоком и корпусом клапана, снижая риск пожара и взрыва и отвечая требованиям для применения в опасных зонах.
Конструкция штока с защитой от выброса: шток клапана оснащен противовыбросовой конструкцией с нижним входом с заплечиками вала и стопорными кольцами, гарантирующими, что шток не будет выдут из-за давления среды в условиях аномального внутреннего давления, что гарантирует эксплуатационную безопасность.
Аварийное ручное управление: Пневматический привод оснащен боковым ручным устройством или верхним маховиком, позволяющим осуществлять аварийное ручное управление в случае сбоя подачи воздуха для поддержания управляемости системы.

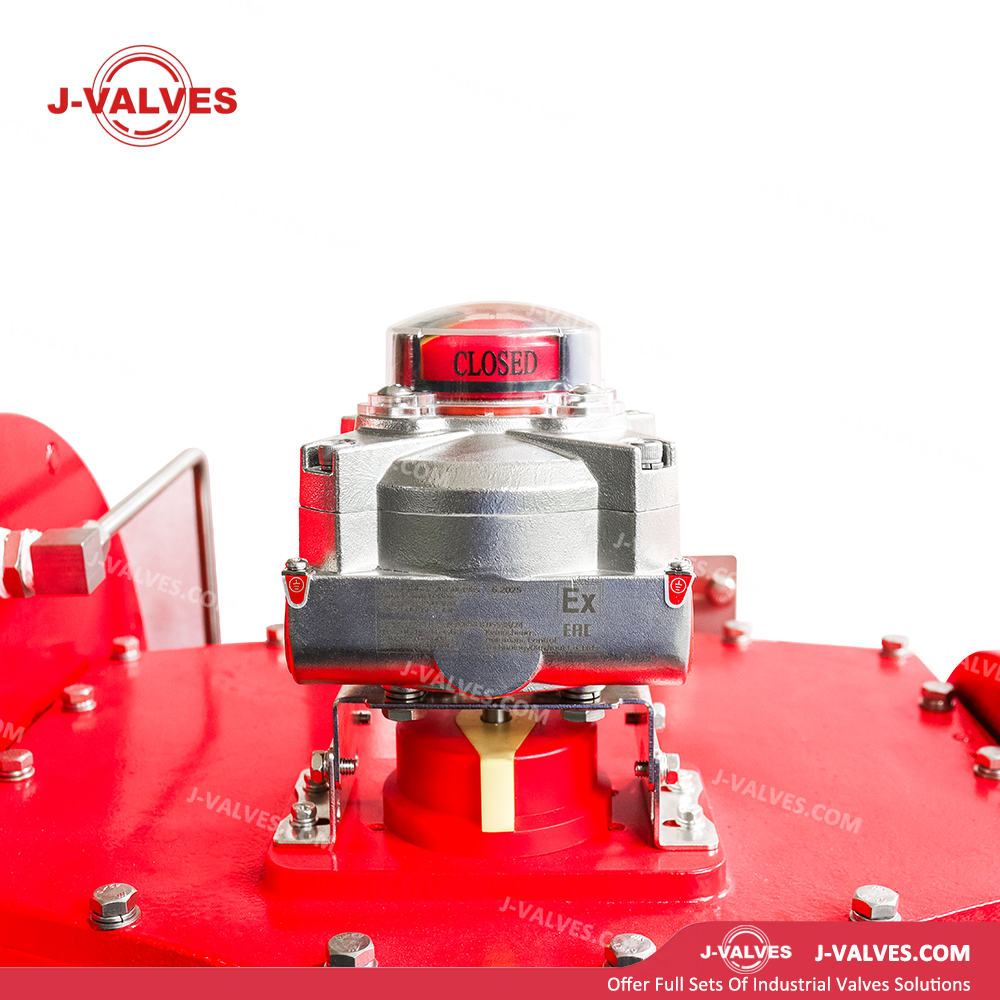

Дополнительные концевые выключатели и позиционеры: механические или индуктивные концевые выключатели, электромагнитные клапаны и позиционеры (сигнал 4–20 мА) могут быть установлены для реализации обратной связи по положению клапана и точного регулирования.
Компактная конструкция: четырехходовая конструкция объединяет несколько функций потока в одном блоке, что позволяет сократить количество трубопроводных клапанов, сэкономить место для установки и снизить сложность системы.
Диапазон размеров : от 1/2″ до 12″ (от DN15 до DN300)
Класс давления : от 150 до 600 (от PN20 до PN100).
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус клапана : ASTM A105, ASTM A350 LF2 (низкотемпературный тип), ASTM A182 F304/F316 (тип из нержавеющей стали)
Шарик : ASTM A105 + ENP (химическое никелирование), ASTM A182 F304/F316, F316 + наплавка STL.
Стержень : ASTM A182 F6a, F304, F316, 17-4PH
Уплотнение седла : ПТФЭ, РПТФЭ, НЕЙЛОН, ПЭЭК, металлическое твердое уплотнение (STL/сплав на основе никеля)
Уплотнительные кольца : NBR, VITON, EPDM, низкотемпературный HNBR.
Упаковка : Гибкий графит, ПТФЭ.
Торцевое соединение : фланцевое (RF/RTJ, ASME B16.5), резьбовое (NPT/BSP), приварное в раструб (SW), приварное встык (BW)
Управление : пневматическое (двойного действия/с пружинным возвратом одностороннего действия), электрическое, гидравлическое, ручное (маховик/рычаг).
Стандарты проектирования : API 6D, API 608, ASME B16.34.
Стандарты испытаний : API 598, API 6D.
Нефтяная и газовая промышленность: используется для переключения нескольких линий в системах разработки, сбора, транспортировки и переработки нефти и газа, реализации распределения сред, слияния и преобразования направления потока, а также упрощения конструкции трубопроводов станций.
Химическая и нефтехимическая промышленность: подходит для многопутевого переключения управления подачей и разгрузкой реакционных котлов, преобразования направления потока в системах регенерации катализатора и управления распределением многопродуктовых трубопроводов.
Энергетика: Применяется для многопутевого переключения систем охлаждающей воды и систем смазочного масла, а также поочередного управления работой резервных насосных агрегатов.
Судостроение и морское машиностроение: используется для многопутевого распределения и управления преобразованием систем балластной воды, систем трюмных вод и систем жидкого топлива.
Системы газораспределения: Применяются для распределения по трубопроводной сети промышленных газов (азота, кислорода, водорода, природного газа) и контроля многопутевого наполнения на автозаправочных станциях.
Общепромышленное применение: подходит для переключения направления потока, распределения, слияния и управления смешиванием таких сред, как вода, нефть, газ и химикаты.
Многофункциональность в одном клапане, упрощение системы: один четырехходовой клапан заменяет несколько двухходовых клапанов и сложные трубопроводы, сокращая количество клапанов на 30–50%, снижая сложность трубопроводной системы и количество точек утечек.
Быстрое автоматическое переключение: пневматический привод отличается быстрым откликом (время открытия и закрытия 0,5–3 секунды). В сочетании с системой управления он обеспечивает дистанционное автоматическое переключение направления потока и повышает эффективность производства.
Безопасность и надежность: пружинный возврат автоматически возвращается в безопасное положение в случае сбоя подачи воздуха или электропитания. Пожаробезопасная, антистатическая и противовыбросовая конструкция обеспечивает безопасную эксплуатацию в опасных условиях.
Точное управление потоком: точно спроектированные каналы L-образного и Т-образного сечения исключают смешивание во время переключения потока, что соответствует строгим технологическим требованиям.
Широкая применимость: полный выбор материалов, типов уплотнений, классов давления и приводов охватывает широкий диапазон рабочих условий: от низких до высоких температур и от низкого до высокого давления.
Низкие затраты на техническое обслуживание: кованая конструкция прочная и долговечная. Сменная конструкция сиденья облегчает оперативное обслуживание. Пневматический привод отличается простой конструкцией и низким уровнем отказов.
Соответствие международным стандартам: Разработано и изготовлено в строгом соответствии с международными стандартами, такими как API, ASME и ISO, для удовлетворения требований глобальных закупок проектов, с предоставлением полных сертификатов материалов и протоколов испытаний.
