J-VALVES

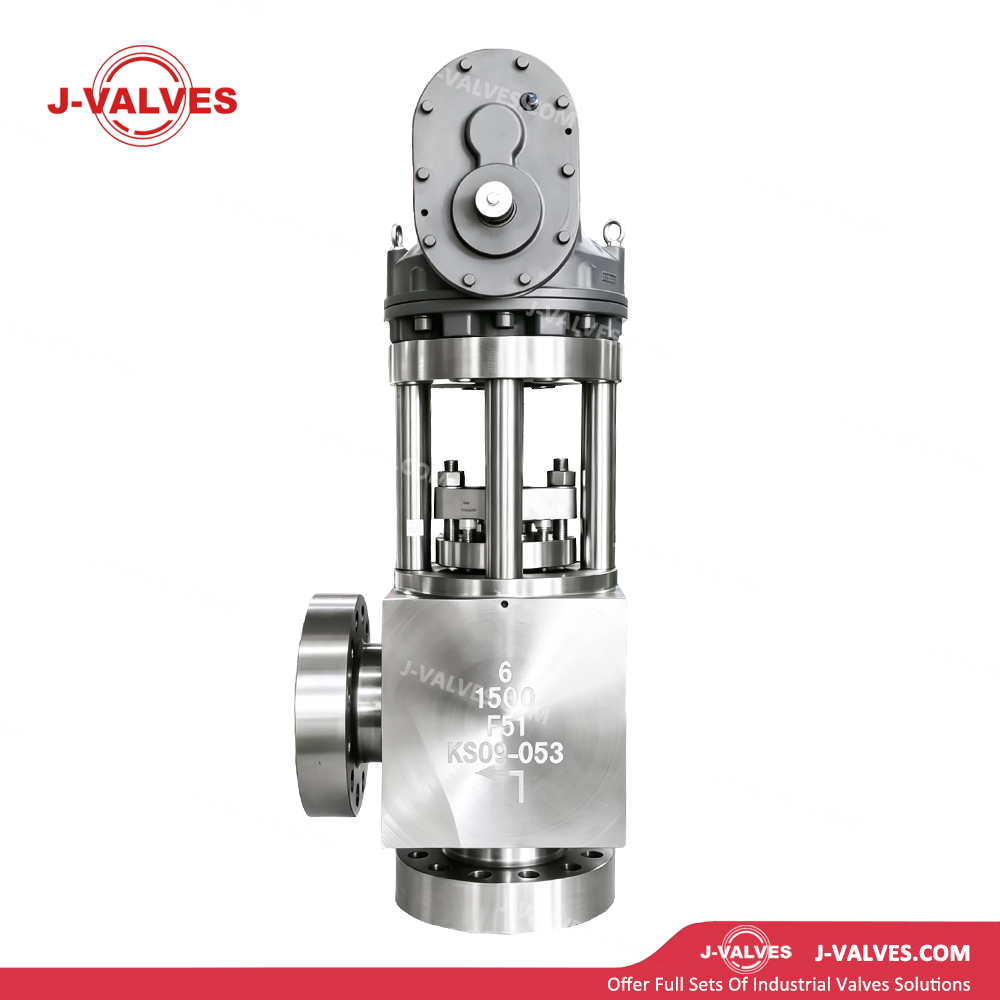

Кованый корпус клапана: Цельнокованый из различных марок, включая A105, F304 и F316, корпус имеет компактную зернистую структуру без дефектов литья, повышенную механическую прочность и способность выдерживать давление.
Конструкция углового типа: расположение потока под углом 90 градусов экономит примерно 50% пространства для трубопроводов по сравнению с проходными клапанами с прямым расположением и снижает общую стоимость установки.
Дополнительная конструкция сильфонного уплотнения: Опциональная конструкция сильфонного уплотнения обеспечивает нулевую внешнюю утечку, что соответствует строгим стандартам защиты окружающей среды.
Конструкция с направляющими диска: точно направляемый диск гарантирует центральное выравнивание при закрытии, улучшая стабильность уплотнения и продлевая срок службы.
Уплотняющие поверхности с твердым покрытием: Уплотняющие поверхности седла и диска покрыты стеллитом, что обеспечивает превосходную износостойкость и устойчивость к коррозии, что позволяет увеличить срок службы.
Конструкция с задним седлом: Оборудовано задним седлом, набивка может быть заменена полностью открытым клапаном для обеспечения возможности оперативного обслуживания.
Конструкция штока с защитой от выброса: шток с защитой от выброса соответствует спецификации API 623, что обеспечивает безопасную работу в полевых условиях.
Антистатическое устройство: встроенный антистатический компонент исключает накопление статического электричества при работе с легковоспламеняющимися и взрывоопасными жидкостями.
Крышка с герметичным уплотнением: в версиях для высокого давления используется конструкция самозатягивающегося уплотнения, обеспечивающая более плотное уплотнение при повышении среднего давления.
| Элемент | Спецификация |
Размер диапазона | 1/2' ~ 12' (Ду15 ~ Ду300) |
Класс давления | Класс от 150 до класса 2500 (от PN20 до PN420) |
Рабочая температура | -29℃ ~ +538℃, в зависимости от материала корпуса и конфигурации уплотнений. |
Материал тела | A105, LF2, F304, F316, F304L, F316L, F11, F22, F91 и другие кованые марки. |
Материал диска и седла | Основание из нержавеющей стали 304/316 с наплавкой из стеллита. |
Материал стебля | Нержавеющая сталь 410, 304, 316, 17-4PH |
Тип сиденья | Плоская поверхность, коническая поверхность, сферическая поверхность заглушки |
Конечное соединение | Фланец RF/RTJ, стыковая сварка BW, приварка в раструб SW, концы с резьбой NPT |
Режим работы | Ручной (маховик/рычаг), пневматический, электрический, гидравлический привод. |
Стандарты дизайна | ASME B16.34, API 602, API 623, BS 1873 |
Стандарты испытаний | API 598, API 6D, ISO 5208, BS 6755. |
Лицом к лицу измерение | Соответствует ASME B16.10. |
Конечный стандарт | ASME B16.5 для фланцевых концов, ASME B16.11 для раструбных и резьбовых концов, ASME B16.25 для концов под приварку встык |
Нефтяная и газовая промышленность: Регулирование потока и изоляция линий для добычи нефти и газа, сборных трубопроводов и перерабатывающих предприятий, совместимых с кислыми средами, содержащими сероводород.
Нефтехимическая промышленность: контроль среды при высоких температурах и высоком давлении на нефтеперерабатывающих установках, процессах химических реакций и установках каталитического крекинга.
Электроэнергетика: Паровая изоляция и регулировка расхода главных паровых контуров, систем питательной воды и байпасных линий тепловых электростанций.
Угольно-химическая промышленность: управление жидкостью под высоким давлением для проектов газификации угля, преобразования угля в нефть и угля в газ.
Фармацевтическая промышленность: изоляция технологических трубопроводов, требующая сверхвысокой чистоты; Вариант с сильфонным уплотнением доступен по запросу.
Судостроение и морское проектирование: установка в ограниченных по пространству местах трубопроводов на морских платформах и морских судах.
Высокая надежность при высоком давлении: цельнокованая конструкция сохраняет структурную целостность при максимальном давлении класса 2500 и резких колебаниях температуры, снижая риск разрыва корпуса.
Компактная компоновка: расположение входных и выходных отверстий под углом 90 градусов значительно уменьшает занимаемую площадь трубопровода, что идеально подходит для компактной компоновки на платформах и трубных эстакадах.
Точная модуляция расхода: характеристика линейного перемещения диска проходного клапана обеспечивает превосходные характеристики дросселирования для процессов, требующих точной регулировки расхода.
Простота обслуживания: конструкция заднего сиденья позволяет заменять набивку под давлением; Ремонт седла и диска на месте сокращает время простоя системы.
Широкая совместимость с приложениями: различные марки материалов и варианты уплотнений охватывают весь диапазон рабочих условий: от криогенных низких температур до высоких температур, от неагрессивных до сильноагрессивных сред.
Длительный цикл обслуживания: уплотнение с твердым покрытием из стеллита и закаленный шток обеспечивают стабильную долгосрочную работу в суровых условиях эксплуатации.
Соответствие международным стандартам безопасности: соответствует API 623 и другим глобальным спецификациям; оснащен противовыбросовым штоком и антистатическим блоком для защиты оборудования и операторов.
Версия с сильфонным уплотнением: подходит для токсичных, легковоспламеняющихся, дорогостоящих жидкостей, где обязательна нулевая утечка через уплотнение.
Удлиненная крышка: предназначена для работы в криогенных условиях при температуре ниже -29℃, чтобы избежать замерзания уплотнения штока клапана.
Корпус с рубашкой: применяется для легко затвердевающих сред, таких как асфальт и сера, для поддержания текучести жидкости.
Байпасный узел: уравновешивает перепад давления на клапане для легкого открытия при работе в условиях большого размера или с высоким перепадом давления.
Запорное устройство: предотвращает непреднамеренное неправильное срабатывание критически важных для безопасности трубопроводов, требующих фиксированного положения клапана.
Индикатор положения: визуально отображает состояние открытия/закрытия для удобного удаленного мониторинга.
