Q41F
J-VALVES
BV17
Основная информация

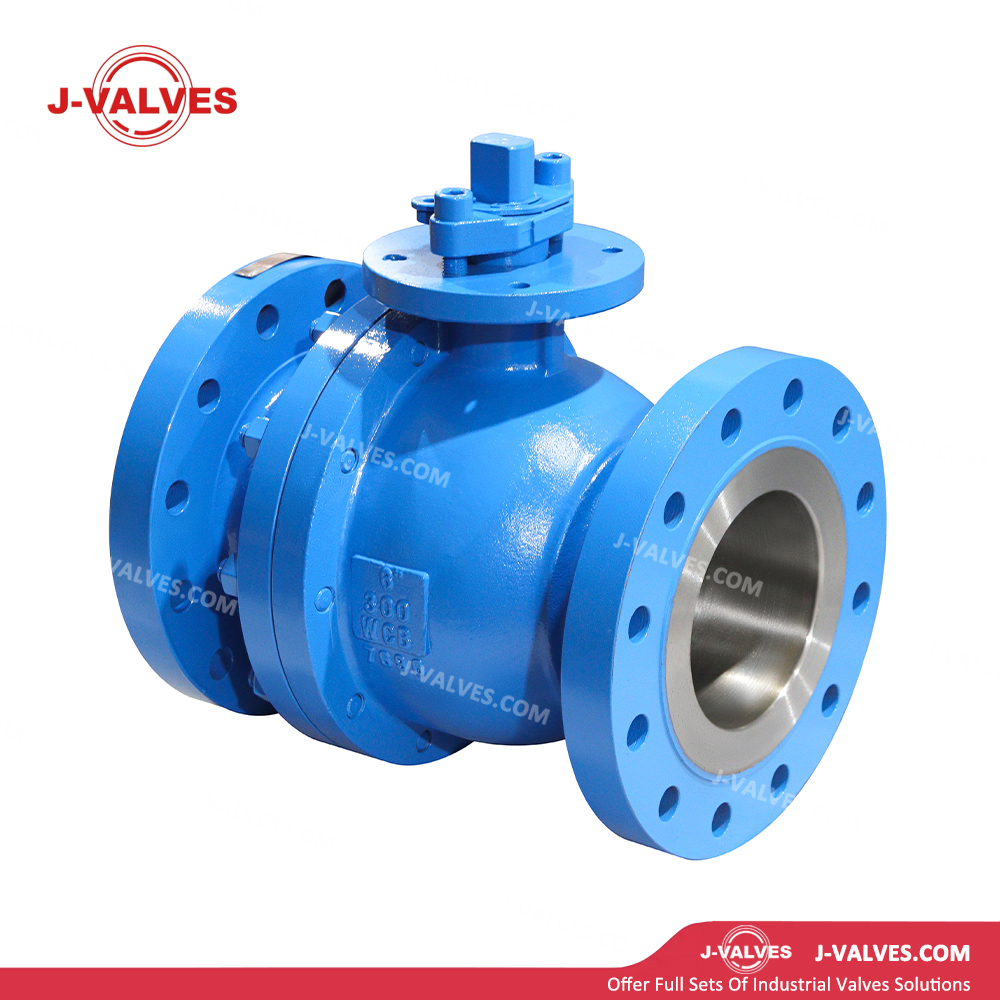

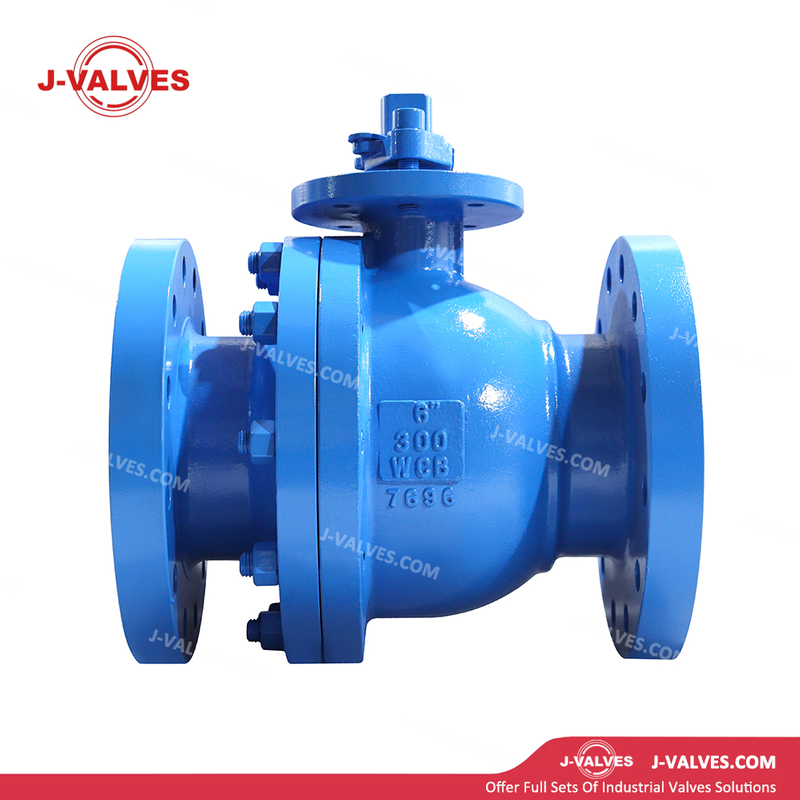

Название: 2pc Cast Steel Flace
Производитель: Zhejiang J-VALVES Fluid Equipment Co., Ltd
Дизайн функции
Точный процесс литья
Blow - Out Proof STEM Design
Оснащено анти -статическим устройством
С блокирующей ручкой
Имеет интерфейс прямого монтажа ISO 5211
Соответствует API607 FIRE - Стандарт доказательства
Спецификации
Размер: 1/2 ' - 10 '
Стандарт проектирования: API608/API6D
Стандарт фланца: ASME B16.5
Лицо - до - размер лица: ASME B16.10
Стандарт тестирования: API598
Материалы
Тело: WCB/CF8/CF8M
Мяч: SS304/SS316
STEM: SS304/SS316
Сиденье: PTFE/RPTFE/PPL
Другие специальные материалы, такие как дуплексная нержавеющая сталь, супер -дуплекс из нержавеющей стали, бронза, титановый сплав, Inconel, Monel и т. Д. Также могут использоваться для производства.
Условия эксплуатации
Рабочая температура (WT): -27 ~ 150 ~ 220 ° C ~ 280 ° C
Рабочее давление (WP): 150 фунт - 300 фунт ~ 600 фунтов

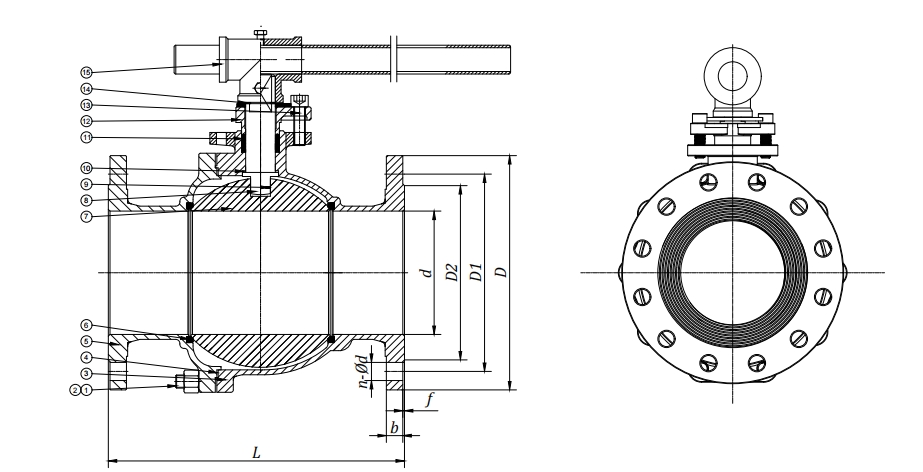

Технические рисунки
Рисование плавучих шариковых клапанов.pdf
Почему выбирают наши плавучие шариковые клапаны?

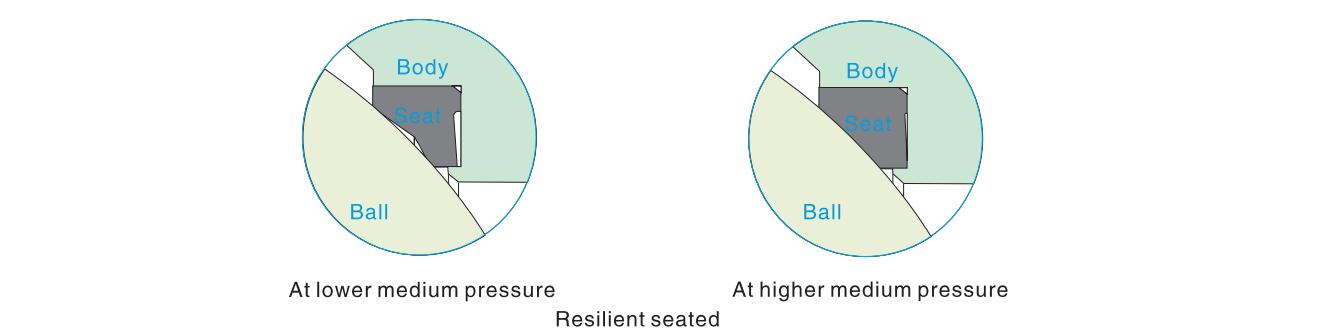

1. Reliab Le Seat Seal Seal Ploing Calping Clape
Конструкция конструкции эластичного герметичного кольца была принята для плавучих шаровых клапанов. Эта конструкция сиденья имеет больший коэффициент давления герметизации между терриционной поверхностью и шариком, когда среднее давление становится ниже, где площадь контакта меньше. Таким образом, надежное уплотнение обеспечивается. Когда среднее давление становится выше, площадь контакта между сиденьем и мячом становится больше, так как кольцо для запечатывания шарика упруги эластично, чтобы привлечь большую силу, проталкиваемую средой без каких -либо повреждений.

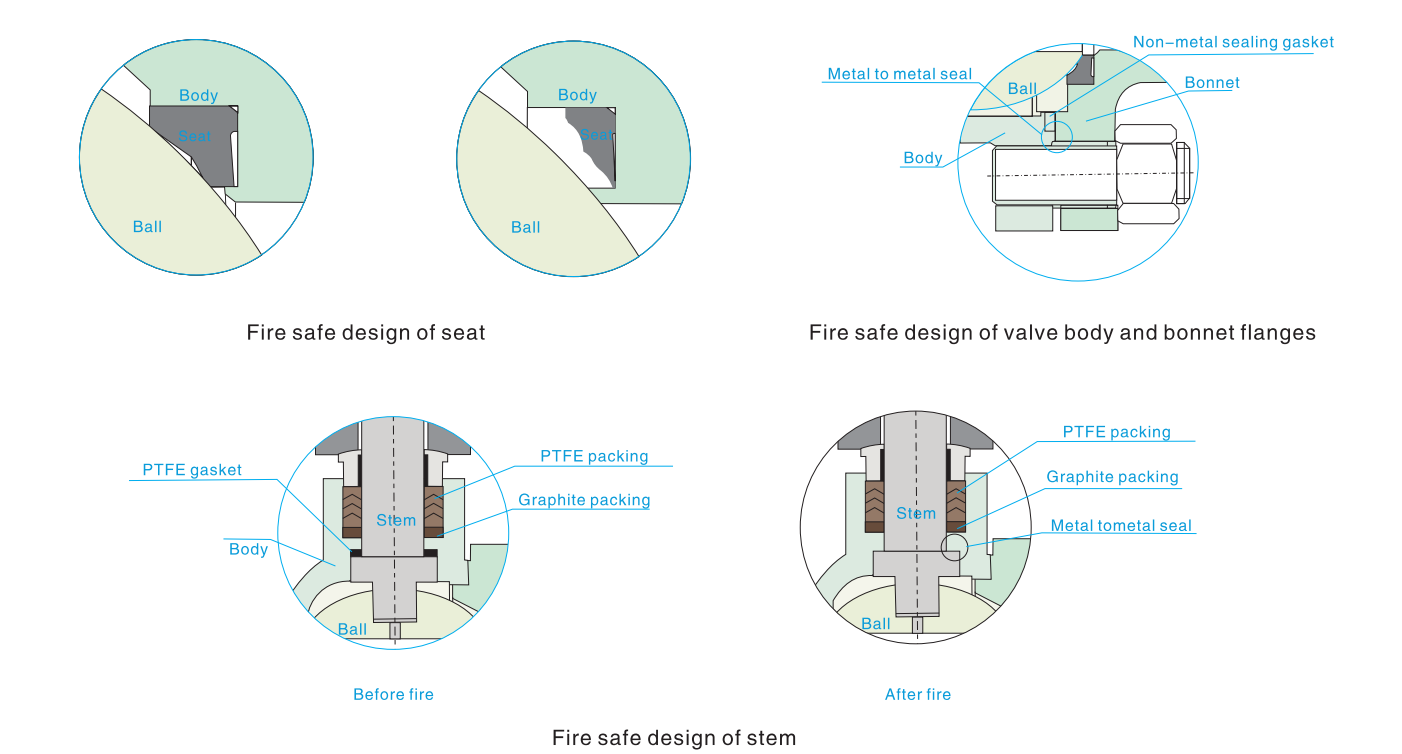

2. Безопасный дизайн плавучих шариковых клапанов
При нагревании клапана в применении огня неметаллические детали материала, такие как герметичное кольцо сиденья PTFE, прокладка ствола с стеблем заднего сиденья, упаковка железы и прокладка для герметизации между телом и капотом может распаться или быть поврежденным из-за высокой температуры. J-VALVES}} специально разработанная структура из соединения для соединения для элемента, предотвращаемой, предотвращаемой, предотвращаемой, предотвращаемой, предотвращаемой, предотвращаемой, предотвращаемой, предотвращаемой внутренней и внешней. Как того требует клиенты, плавучий шарик J-VALVES с пожарной безопасностью может соответствовать требованиям API607, API 6FA, BS 6755 и JB/T 6899.

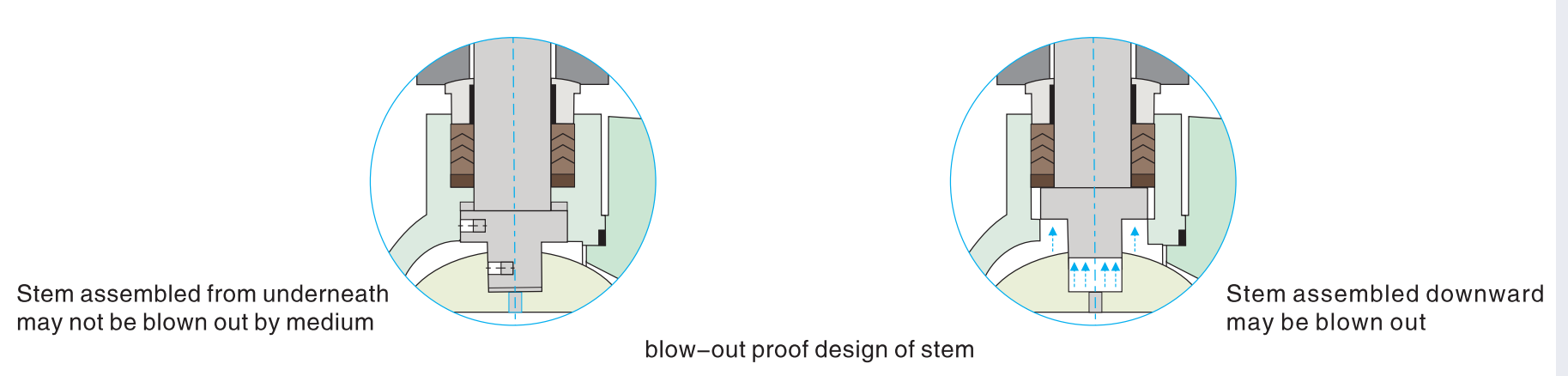

3. Возможные с стеблем плавающие шариковые клапаны
Учебный дизайн взорвания был принят для стебля, чтобы гарантировать, что даже если давление в полости тела случайно возросло, а упаковочный фланце становится недействительным, стебель может не быть взорван средством. Стебель оснащен дизайном с задним сиденьем, собирая из -под ними. Сила герметизации на заднем сиденье становится выше, так как среднее давление становится выше. Таким образом, надежное уплотнение стебля может быть гарантировано под переменным давлением среднего.

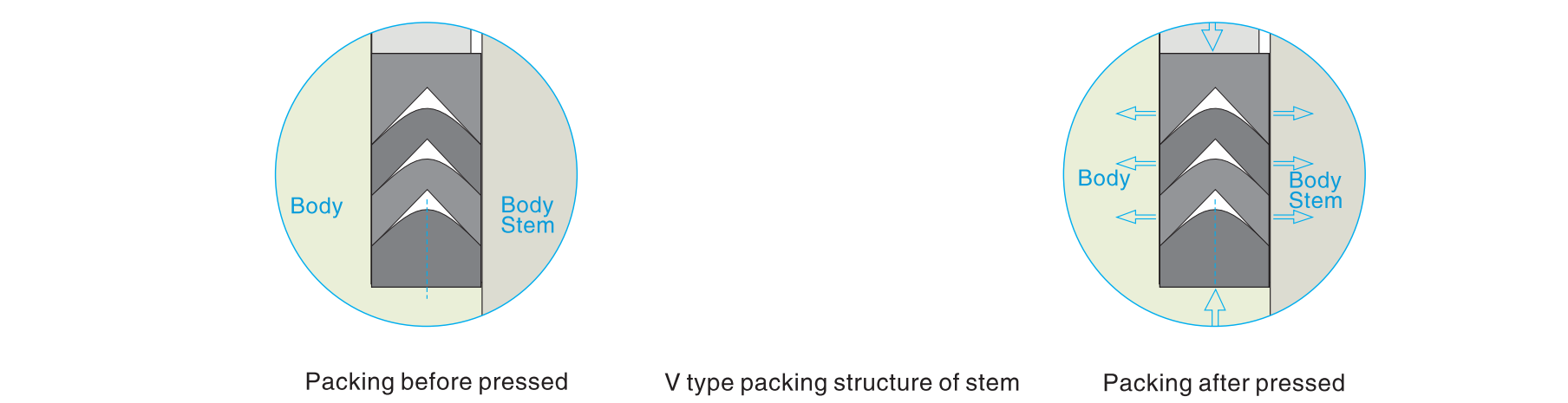

Структура упаковки v типа была использована для эффективного преобразования силы толкания фланца железы и среднего давления в силу герметизации против стебля.

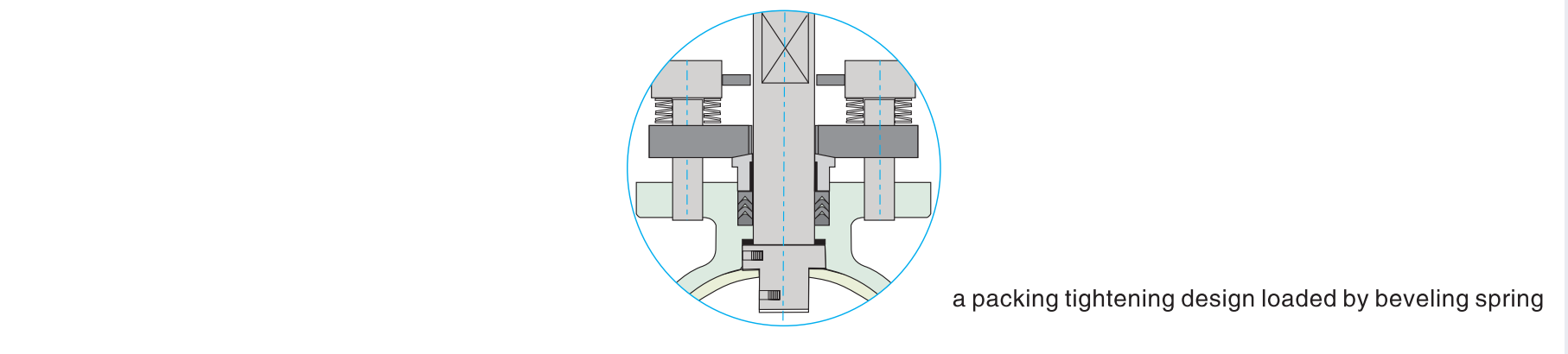

Основываясь на требованиях клиентов, конструкция затягивания упаковки может быть использована для получения более надежного уплотнения упаковки STEM, которое загружается с помощью пружины.

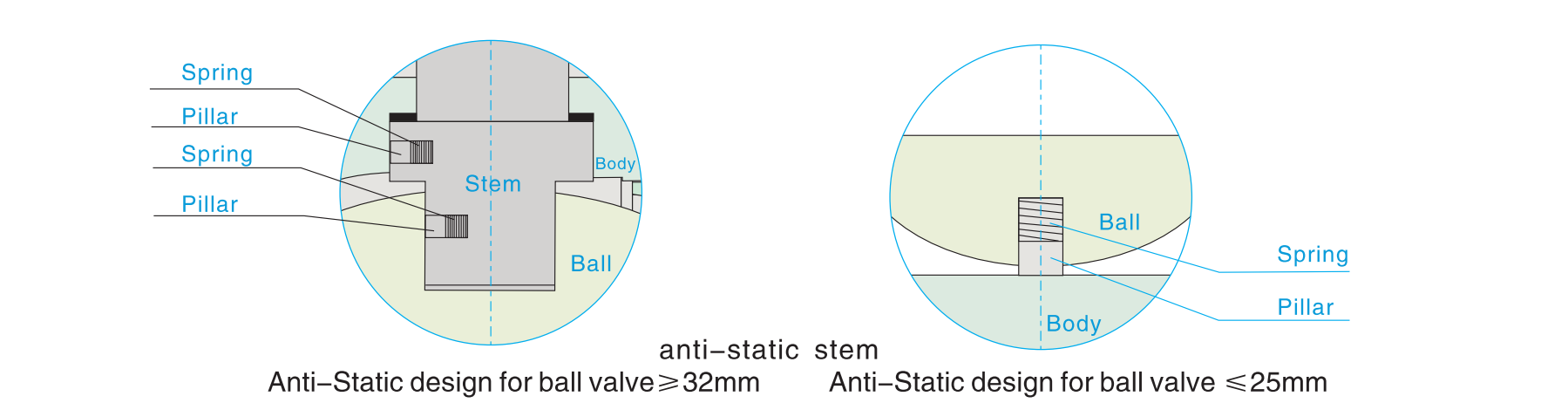

4. Anti-Staticfeature плавучих шариковых клапанов

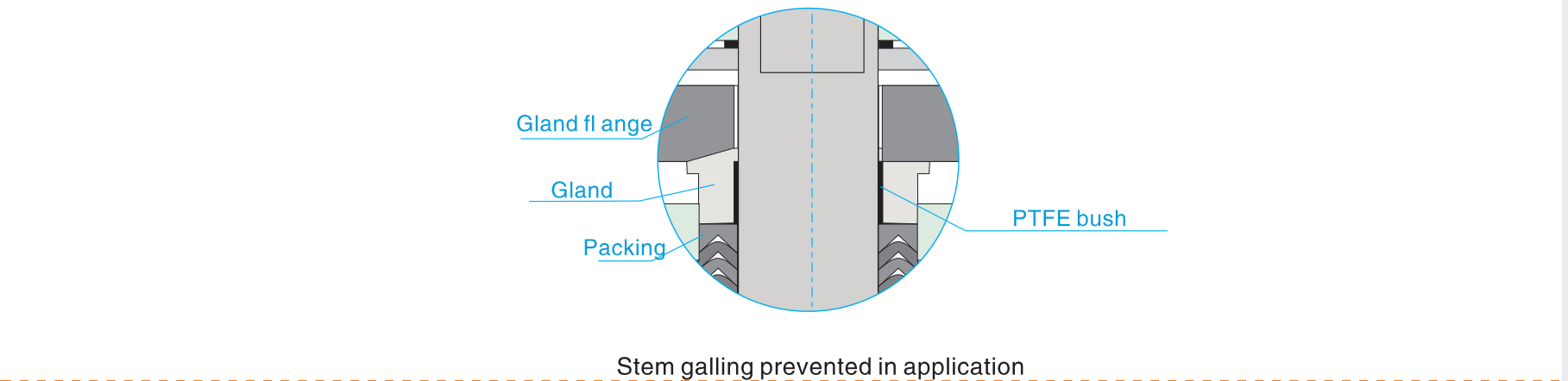

Традиционная конструкция упаковочного фланца была imoreved как из двух частей, то есть, будучи как упаковочная пластина и последователь, последний контактирует с фланцевой пластиной с помощью сферической поверхности. Таким образом, последователь всегда остается вертикальным и внутренне выровняется с кустарником PTFE, чтобы предотвратить раздражение и трение между стеблем, что также может уменьшить операцию крутящего момента клапана.

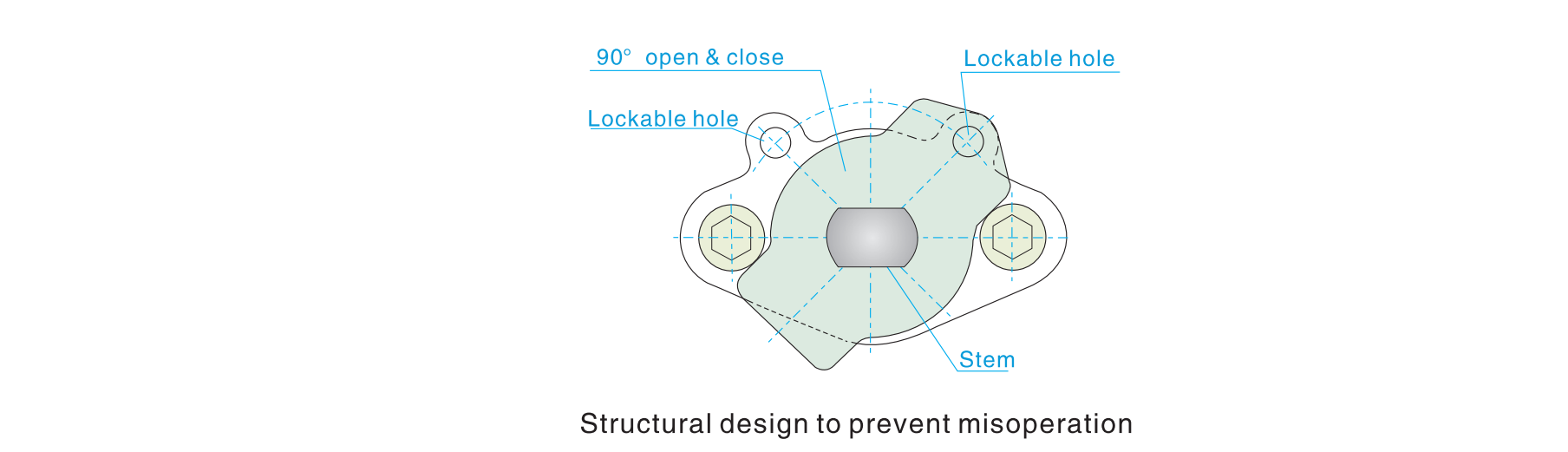

5. Профилактика операции
Чтобы предотвратить работу шарового клапана, была предоставлена блокировка клавиши с 90 открытой и близкой позиционирующей площадкой, которая может быть заблокирована по мере необходимости. На головке ствола, где ремонт рычаг, плоская квартира настолько спроектирована, что клапан открывается с рычагом в трубопроводе Parallelto, а с рычагом с правой клочкой клапан закрыт. Таким образом, гарантируется, что индикатор клапана открытого и близкого не может допустить ошибку.
