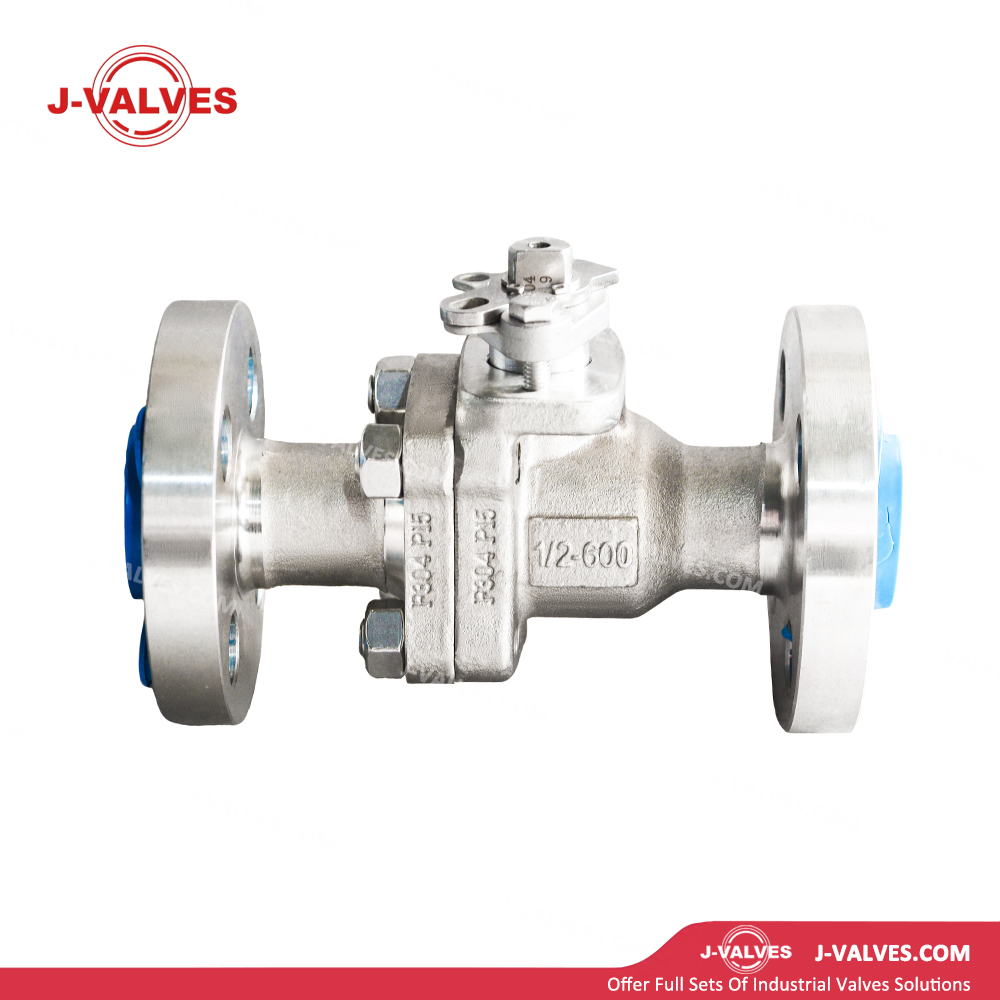

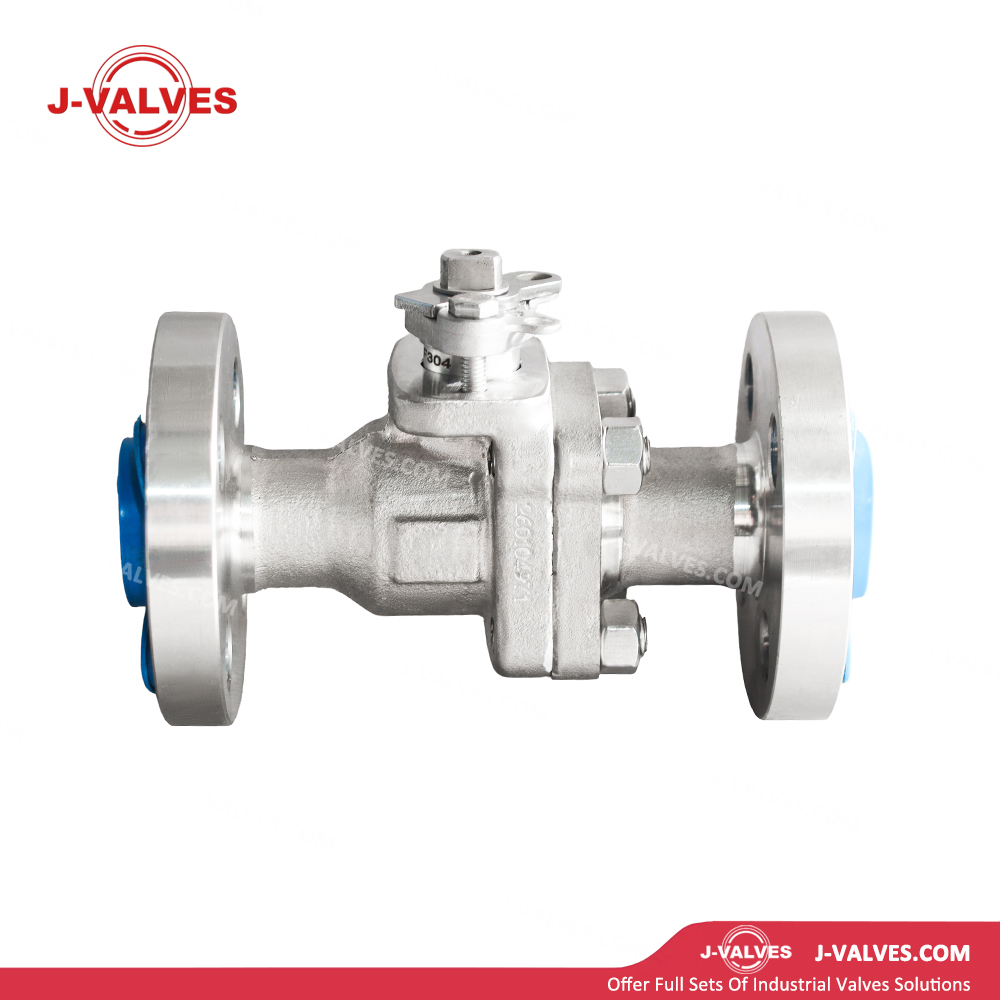

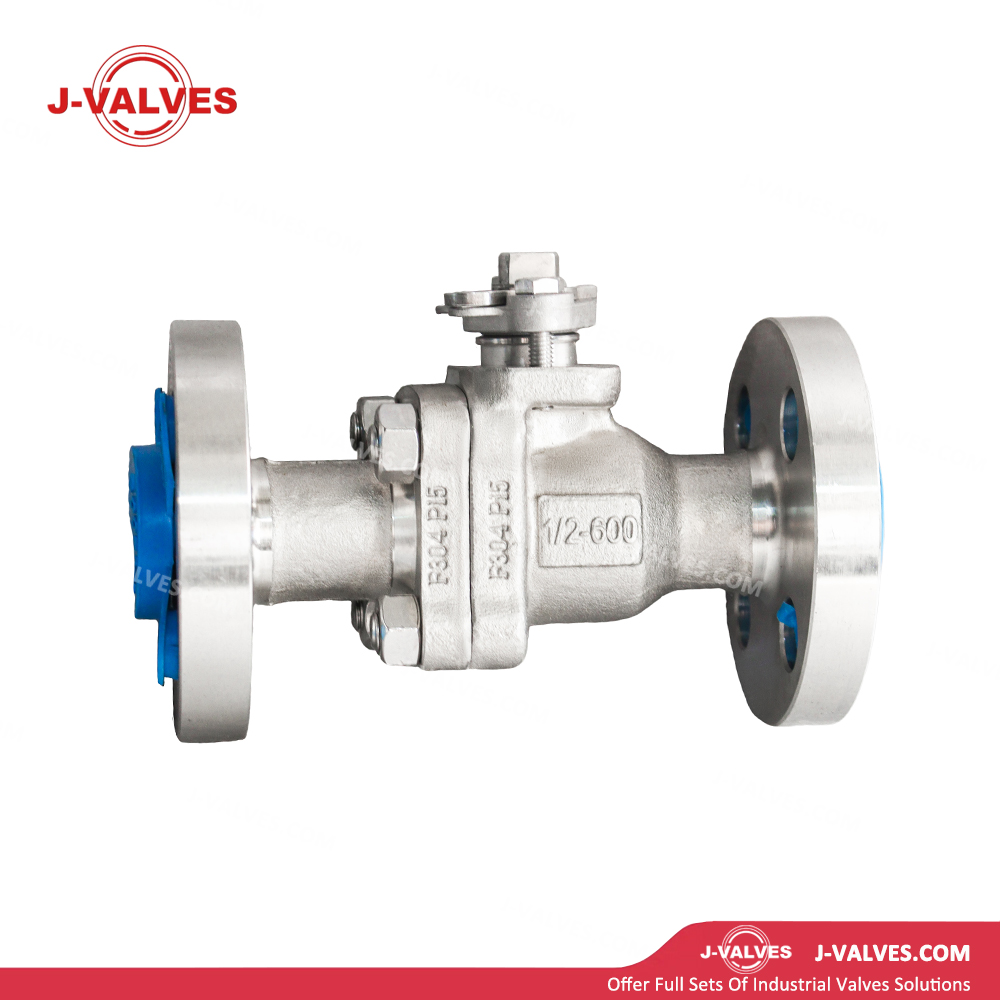

Структурные особенности
Нержавеющая сталь F304 Материал: Корпус клапана отлит из аустенитной нержавеющей стали ASTM A351 CF8 (F304), обеспечивающей превосходную коррозионную стойкость, стойкость к окислению и стабильные механические свойства. Он подходит для различных агрессивных сред и санитарных условий эксплуатации и имеет более высокую экономическую эффективность, чем F316.
Конструкция корпуса, состоящая из двух частей: Корпус клапана состоит из левой и правой частей, скрепленных болтами. Благодаря компактной конструкции и небольшому весу он поддерживает оперативное техническое обслуживание и капитальный ремонт, позволяя заменять внутренние компоненты, включая шар и седло, без полной разборки клапана, тем самым сокращая время простоя оборудования.
Конструкция с плавающим шаром: шар свободно плавает под средним давлением и плотно прилегает к седлу клапана, образуя надежное уплотнение. Уплотнение зависит от предварительного натяга седла при низком давлении; Среднее давление увеличивает герметичность уплотнения при высоком давлении, обеспечивая самогерметизацию. Эта конструкция отличается простой конструкцией и надежными герметизирующими характеристиками.
Фланцевое торцевое соединение: Фланцевое соединение RF с выступающей поверхностью соответствует стандарту ASME B16.5. Класс давления 600 гарантирует стабильность установки и целостность уплотнения в условиях работы под высоким давлением, что облегчает интеграцию с существующими системами трубопроводов.
Пожаробезопасная конструкция: клапан соответствует стандарту API 607 и использует контакт металл-металл в качестве резервного пожаробезопасного уплотнения. Он сохраняет герметизирующую способность даже во время пожара, предотвращая утечку среды.
Антистатическое устройство: встроенные антистатические пружины и стальные шарики постоянно проводят статическое электричество между шаром, штоком и корпусом, снижая риск возгорания и взрыва и удовлетворяя требованиям использования в опасных зонах.
Противовыбросовая конструкция штока: Шток имеет противовыбросовую конструкцию, установленную снизу, оснащенную буртиком и стопорным кольцом. Конструкция предотвращает выброс штока, вызванный аномальным внутренним давлением, и обеспечивает эксплуатационную безопасность.
Верхний фланец ISO 5211: Верхняя часть штока оснащена стандартным фланцевым соединением ISO 5211 (доступно в размерах F03/F04/F05). Пневматические приводы, электрические приводы и ручные коробки передач могут быть установлены непосредственно для дистанционного управления и автоматического управления.
Компактная и легкая конструкция: двухкомпонентная конструкция малого диаметра компактна и сверхлегка, подходит для установки в местах с ограниченным пространством и снижает нагрузку на опоры трубопроводов.
Технические параметры
Номинальный размер: 0,5 дюйма (DN15)
Класс давления: ANSI класс 600 (PN100)
Диапазон температур: -29℃ ~ +425℃
Корпус/крышка: ASTM A351 CF8 (F304), CF8M (F316), CF3 (304L), CF3M (316L)
Шар: ASTM A182 F304, F304 с ENP (химическое никелирование), F316, F316 с ENP
Стержень: ASTM A182 F304, F316, 17-4PH, XM-19 (Нитроник 50)
Уплотнение седла: ПТФЭ (стандартный), ПТФЭ (усиленный), НЕЙЛОН, ПЭЭК, металлическое твердое уплотнение (сплав на основе стеллита/никеля).
Уплотнительное кольцо: NBR, EPDM, FFKM (перфторэластомер), низкотемпературный HNBR.
Упаковка: ПТФЭ, гибкий графит, графит, армированный никелевой проволокой.
Прокладка: гибкая спирально навитая прокладка из графита 304; Прокладка металлического кольца RTJ (опция)
Торцевое соединение: фланцевое RF (ASME B16.5); фланец RTJ опционально; резьба NPT/BSP, SW под приварку в раструб, BW под приварку встык доступны в качестве опции
Тип работы: Ручной (рычаг/червячный механизм), пневматический (двойного действия/одностороннего действия с пружинным возвратом), электрический, гидравлический.
Стандарты дизайна: API 608, ASME B16.34
Стандарт тестирования: API 598
Монтажная длина: соответствует ASME B16.108.
Поля приложения
Системы мойки под высоким давлением: используются для среднего регулирования промышленного оборудования для водоструйной и паровой очистки под высоким давлением, чтобы противостоять эрозии под высоким давлением.
Гидравлические и пневматические системы: Обеспечивают надежное отключение и контроль направления потока в трубопроводах гидравлического масла высокого давления, сжатого воздуха и азота.
Полупроводниковая и электронная промышленность: применяется в трубопроводах высокого давления для подачи сверхчистой воды, газа высокой чистоты и агрессивных химикатов.
Криогенные системы хранения и транспортировки: материал F304 обеспечивает возможность отключения при высоком давлении для криогенных сред, включая жидкий азот, жидкий кислород и жидкий аргон.
Общепромышленное обслуживание: обеспечивает стабильную изоляцию высокого давления для воды, нефти, газа, пара, химикатов и других сред, выступая в качестве критического запорного оборудования для трубопроводов высокого давления малого диаметра.
Преимущества и ценность
Оптимизирован для работы в условиях высокого давления с малым диаметром отверстия: компактная конструкция диаметром 1/2 дюйма, соответствующая классу высокого давления 600, адаптирована для условий высокого давления с низким расходом и занимает минимальную площадь.
Отличные антикоррозионные характеристики: аустенитная нержавеющая сталь F304 устойчива к многочисленным агрессивным средам и применима в широком спектре агрессивных сред, охватывающих химическую, морскую, пищевую промышленность и многое другое.
Самогерметизирующееся уплотнение с плавающим шаром: эффективность уплотнения улучшается при повышении среднего давления; конструкция обеспечивает высокую надежность и простоту обслуживания при простой конфигурации.
Легкая и гибкая работа: плавающий шар малого диаметра имеет чрезвычайно низкий рабочий крутящий момент для легкого управления рычагом, обеспечивая частое открывание/закрытие и быструю реакцию.
Удобство установки и обслуживания: конструкция, состоящая из двух частей, позволяет заменять внутренние компоненты, не снимая клапан с трубопроводов; фланцевое соединение упрощает монтаж и проверку; Компактная компоновка снижает затраты на поддержку трубопроводов.
Простая интеграция с автоматизацией: верхний фланец стандарта ISO 5211 подходит для миниатюрных пневматических и электрических приводов, что обеспечивает удобное дистанционное управление и автоматическую модернизацию.
Широкий спектр применения: дополнительные разнообразные материалы, стили уплотнений, классы давления и торцевые соединения охватывают широкий спектр рабочих условий: от криогенных до высоких температур, от вакуума до сверхвысокого давления, от инертных жидкостей до агрессивных сред.
Полное соответствие международным стандартам: Разработано и изготовлено строго в соответствии с международными стандартами, включая API 608, ASME и ISO, для удовлетворения потребностей в закупках для глобальных проектов. Поставляется полная документация, включая сертификаты материалов EN 10204 3.1/3.2, протоколы испытаний и сертификаты соответствия NACE.
