J-VALVES

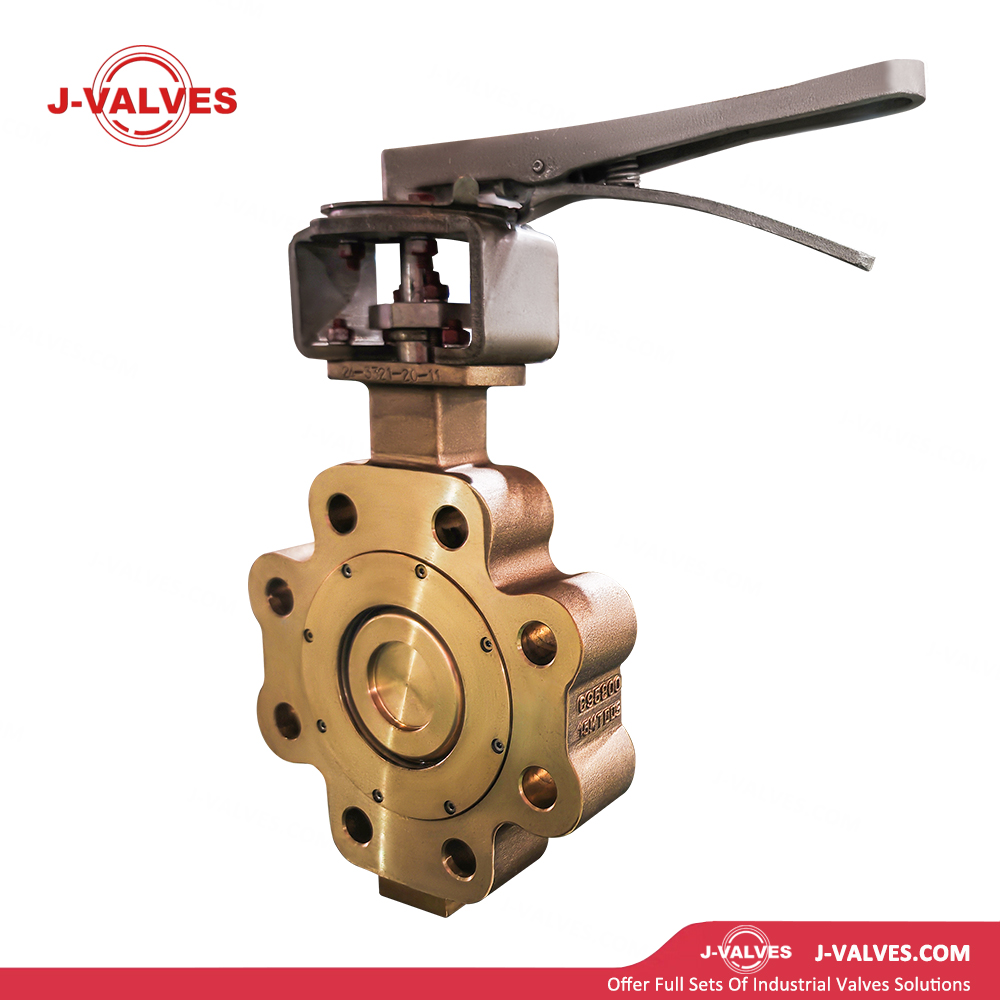

C95800 Дисковый клапан с тройным смещением
Конструкция из никель-алюминиевой бронзы: Корпус клапана отлит из никель-алюминиевой бронзы C95800 в соответствии со стандартом ASTM B148, что обеспечивает исключительную стойкость к коррозии в морской воде и высокую прочность на разрыв для применения на морских месторождениях и в агрессивных средах.
Геометрия с тройным смещением: конструкция с тремя смещениями между диском и седлом обеспечивает настоящее плотное уплотнение металл-металл с минимальным фрикционным износом, обеспечивая превосходные характеристики уплотнения и увеличенный срок службы.
Торцевое соединение с проушиной: Концы с проушинами соответствуют спецификации ASME B16.5; трубопроводы с обеих сторон могут быть отсоединены независимо для удобства обслуживания и модификации системы.
Металлическая конструкция уплотнения: Седло клапана имеет твердое покрытие из нержавеющей стали или сплава на основе никеля, чтобы выдерживать высокие температуры и абразивный износ, подходит для работы при высоких температурах, высоком давлении и средах, содержащих твердые частицы.
Пожаробезопасная конструкция: клапан, спроектированный в соответствии со стандартом API 607, сохраняет надежную герметичность при пожаре, что позволяет избежать утечки опасной жидкости.
Встроенное антистатическое устройство: встроенный антистатический узел исключает накопление статического заряда и снижает потенциальную опасность возгорания и взрыва.
Конструкция штока с защитой от выброса: оптимизированная конструкция штока предотвращает выброс штока при неожиданных скачках давления, что повышает эксплуатационную безопасность.
Компактная компоновка: небольшая занимаемая площадь и легкая конструкция экономят место для установки по сравнению с задвижками и шаровыми кранами, легко монтируются на месте и интегрируются в существующие системы трубопроводов.
Параметр Элемент | Спецификация |
Размер диапазона | 2' ~ 24' (Ду50 ~ Ду600) |
Класс давления | Класс 150LB ~ Класс 300LB (PN20 ~ PN50) |
Рабочая температура | -196℃ ~ +600℃ (в зависимости от марки уплотнительного материала) |
Материал тела | C95800 Никель-алюминиевая бронза (ASTM B148) |
Материал диска | C95800/Нержавеющая сталь 316/Дуплексная нержавеющая сталь |
Материал стебля | Нержавеющая сталь 17-4PH/монель K500 |
Уплотнение материал | Нержавеющая сталь 316L/сплав на основе никеля/графит |
Конечное соединение | Тип наконечника, соответствующий ASME B16.5 |
Режим работы | Червячная передача/маховик ручной, пневматический, электрический, гидравлический |
Стандарты дизайна | API 609, ASME B16.34, MSS SP-68 |
Стандарты испытаний | API 598, ISO 5208, API 6D |
Лицом к лицу измерение | Соответствует API 609 и ASME B16.10. |
Морское проектирование: применяется на морских платформах, подводных трубопроводах и системах охлаждения морской воды для обеспечения надежной изоляции среды и регулирования потока.
Опреснение морской воды: устанавливается на трубопроводах обратного осмоса, предварительной и последующей очистки, чтобы противостоять серьезной коррозии из-за морской воды с высокой соленостью.
Судостроительная промышленность: используется в балластной воде, трюмных водах и системах пожаротушения и может соответствовать стандартам сертификации классификационных обществ.
Химическая промышленность: Идеально подходит для трубопроводов подачи кислоты, щелочи и агрессивных газов для предотвращения утечек среды и обеспечения стабильного производства.
Энергетика: применяется в трубопроводах охлаждающей воды и десульфурации дымовых газов, обеспечивая эффективность и стабильность всей системы.
Муниципальная очистка воды: подходит для проектов по забору морской воды, дренажу и очистке сточных вод для долгосрочной стабильной работы.
Общее промышленное применение: используется для отключения и регулирования расхода воды, нефти, газа и различных распространенных технологических сред.
Высокая эксплуатационная надежность: бронзовый материал C95800 плюс тройное смещенное металлическое уплотнение обеспечивают стабильную работу при высоких температурах, высоком давлении и агрессивной среде, сокращая частоту технического обслуживания и время простоя производства.
Герметизация с нулевой утечкой: уникальная конструкция с тройным смещением обеспечивает стандартную нулевую утечку металла по металлу, как указано в API 598, снижая риски загрязнения окружающей среды, вызванные утечкой среды.
Отличные показатели безопасности: пожаробезопасная и антистатическая конструкция вместе с надежным уплотнением значительно снижает опасность утечек и защищает оборудование и персонал на объекте.
Удобство установки и обслуживания: соединение с помощью наконечников позволяет раздельно разбирать двусторонние трубопроводы, упрощая осмотр, техническое обслуживание и последующую модернизацию системы.
Широкая адаптируемость к рабочим условиям: разнообразные варианты материалов и широкий диапазон давлений и температур позволяют клапану адаптироваться к различным сложным условиям работы и различным агрессивным средам.
Превосходное комплексное соотношение затрат: более компактный и легкий, чем задвижки и шаровые краны, он сокращает затраты на установку и инвестиции в поддержку трубопровода, одновременно повышая общую безопасность системы.
