J-VALVES

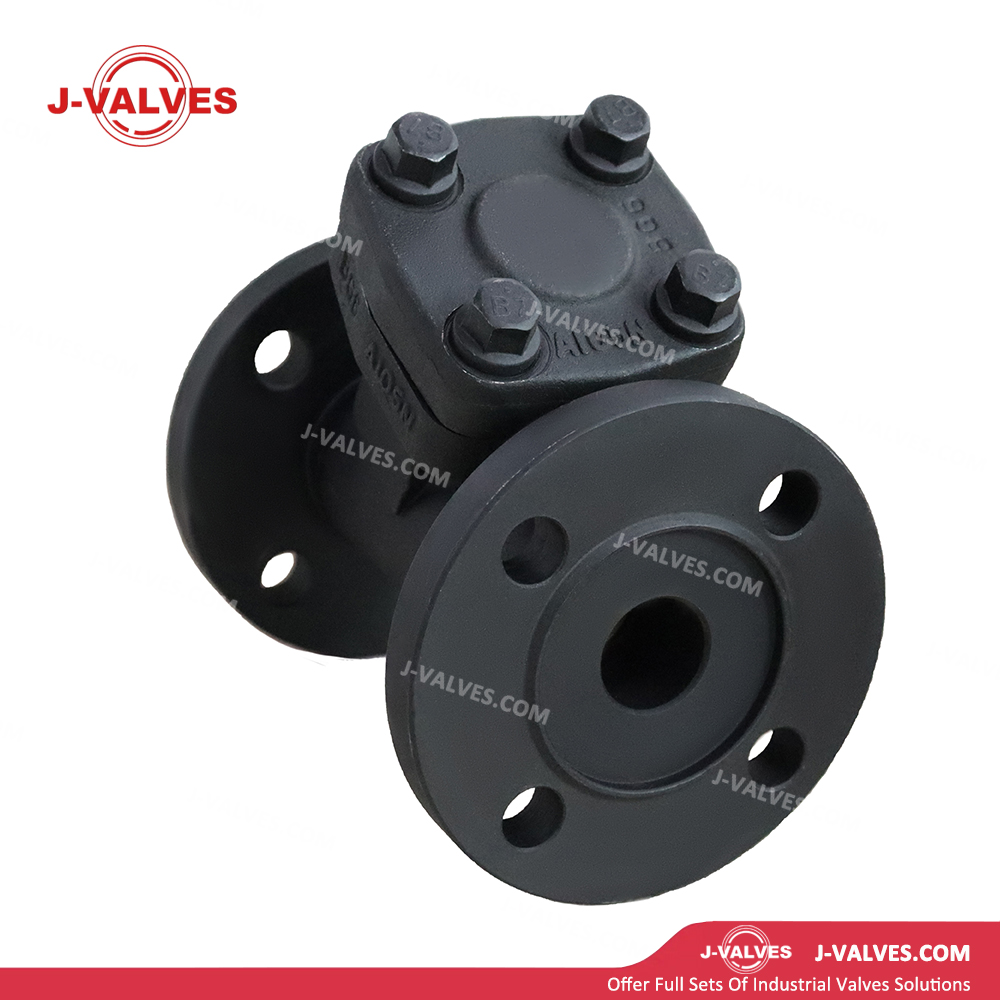

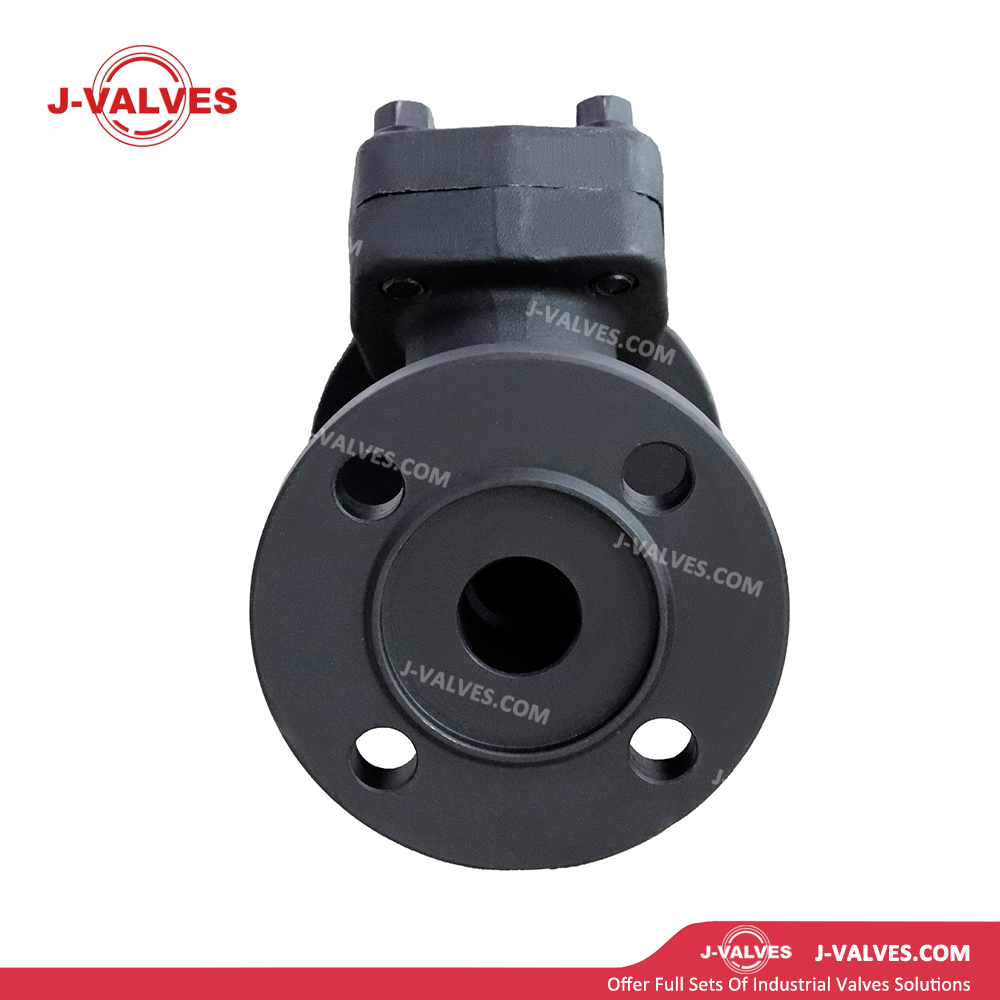

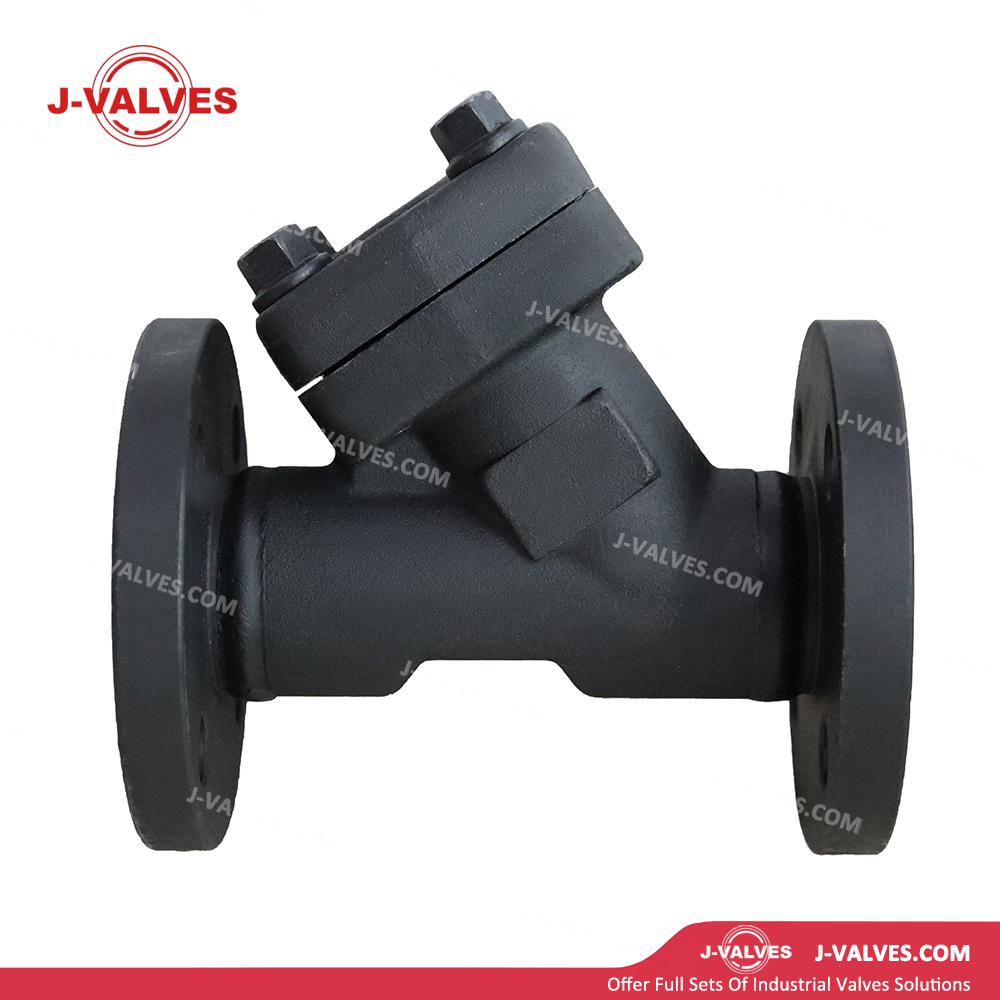

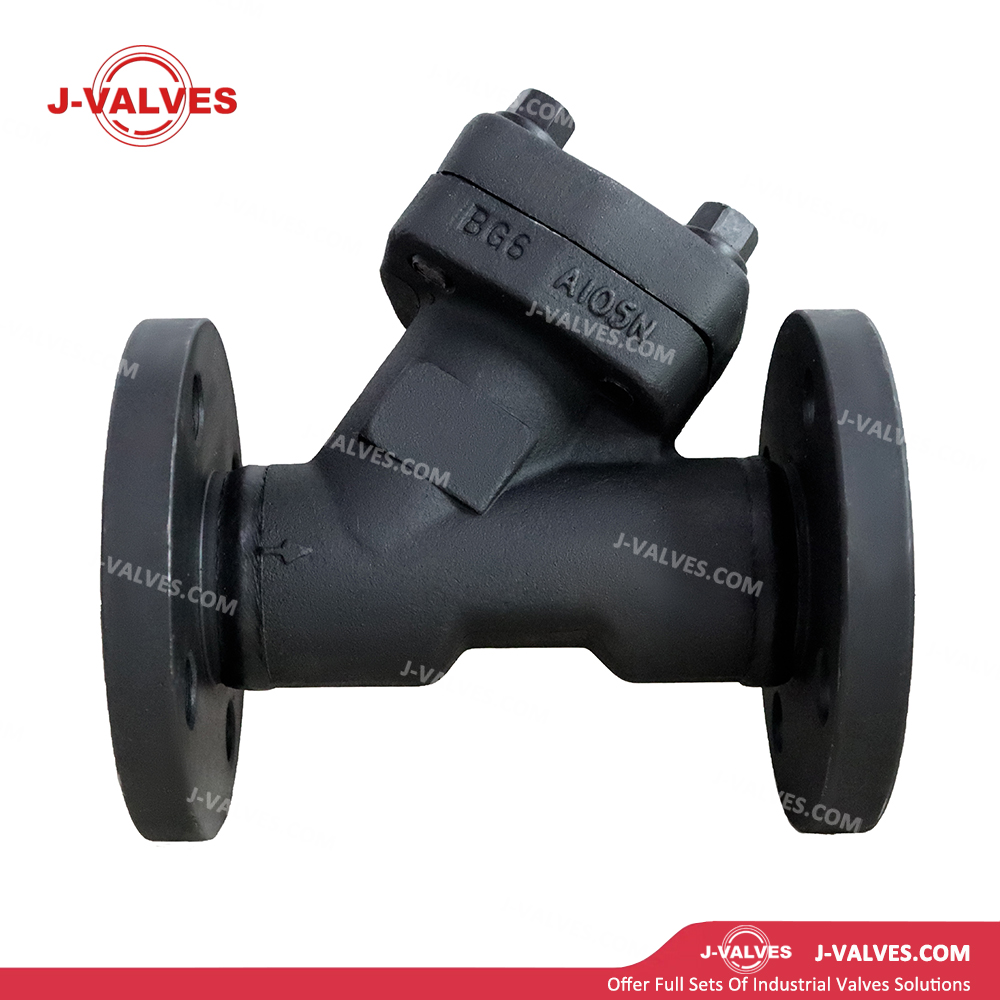

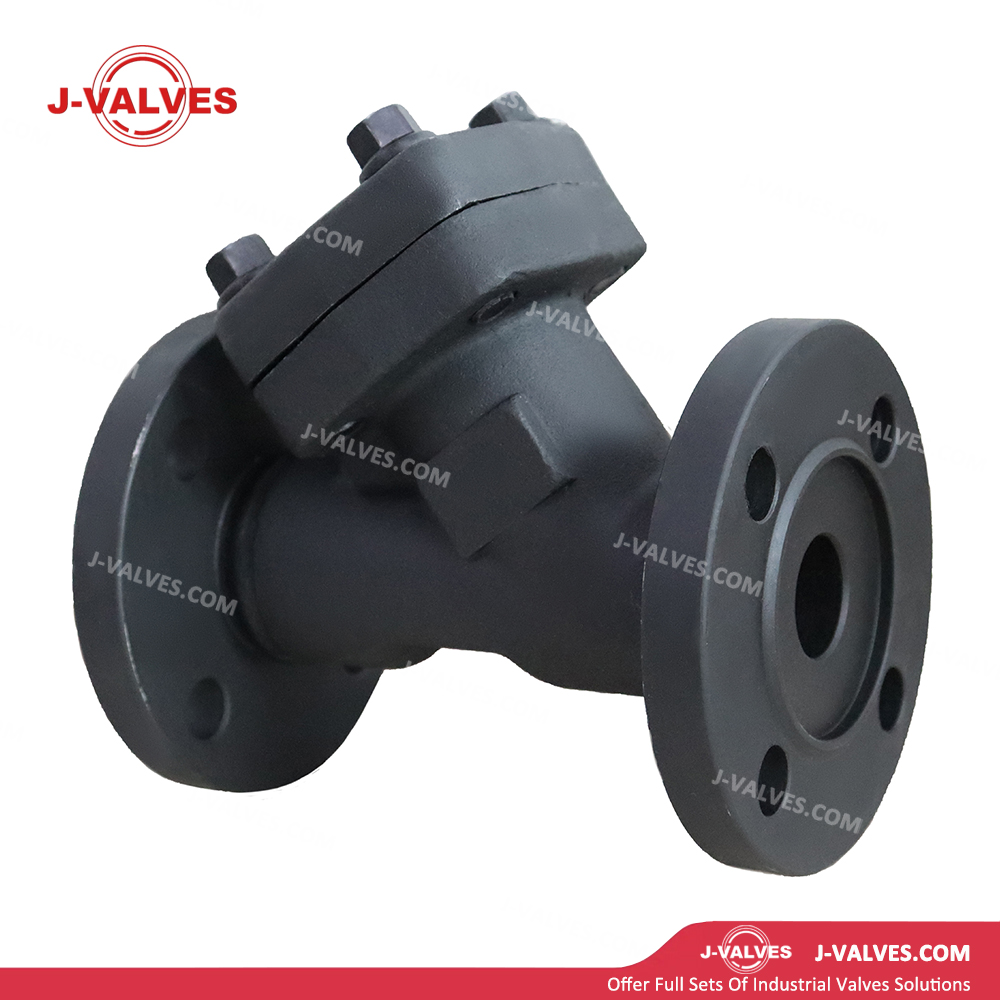

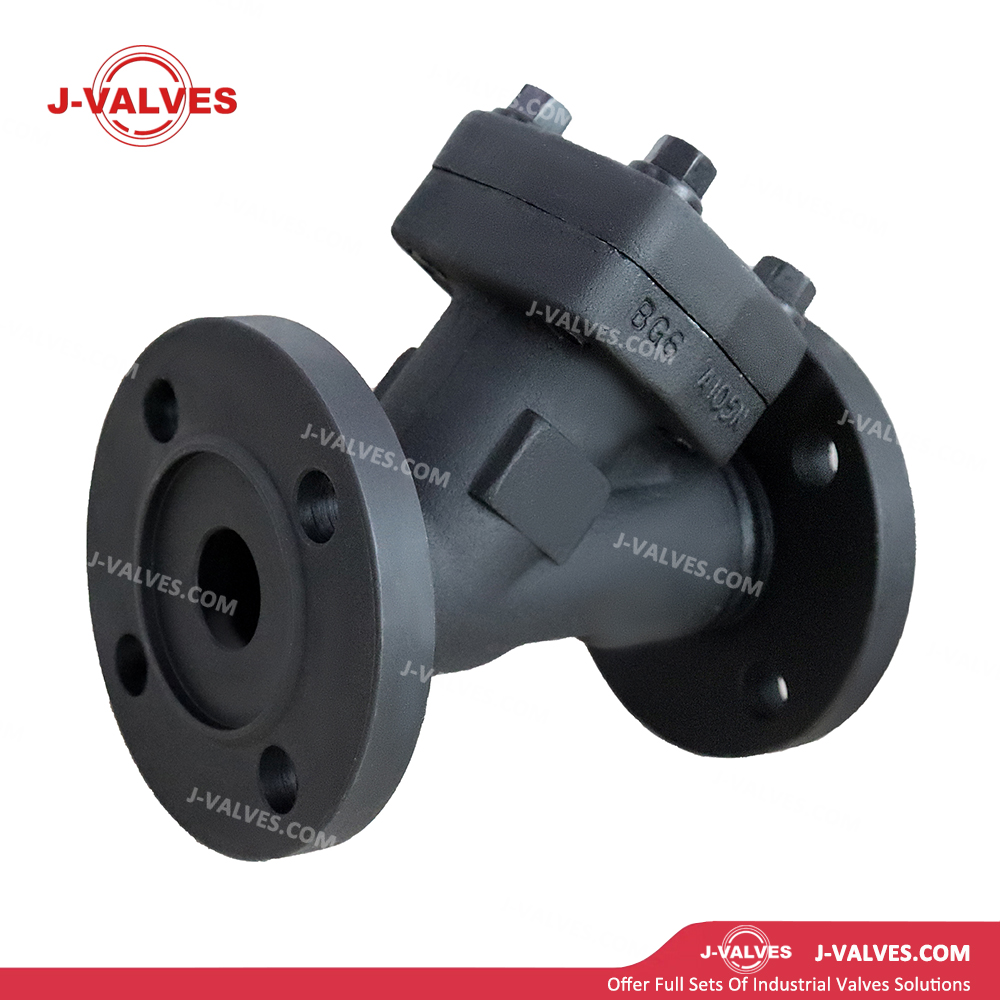

Интегрированный корпус из кованой стали: основные материалы корпуса включают поковки A105, LF2, F304 и F316 с однородной металлографической структурой, превосходной ударопрочностью и сопротивлением ползучести при высоких температурах, устойчивостью к деформации и утечкам под высоким давлением.
Y-образный отводной канал потока: наклонная камера осаждения под углом 30–45° позволяет примесям естественным образом оседать в нижней части сита, обеспечивая плавный поток среды, низкую потерю давления и защиту от засорения.
Быстроразъемная крышка на болтах: стандартная конструкция уплотнения на болтах обеспечивает быструю разборку без специального инструмента. Сетку можно вынуть, очистить и заменить за короткое время, что значительно сокращает время простоя.
Настраиваемая конструкция продувки: на крышке предусмотрены резьбовые отверстия для дополнительных продувочных заглушек из нержавеющей стали или небольших продувочных клапанов для выпуска шлака онлайн без полной разборки полости сетчатого фильтра.
Многослойное сито из нержавеющей стали: двухслойное композитное тканое сито 304/316L с прочной сваркой и устойчивостью к средней эрозии. Количество ячеек можно настроить для улавливания мелких твердых примесей.
Решения с несколькими уплотнениями: Зубчатые металлические прокладки, гибкие графитовые прокладки и композитные уплотнения из ПТФЭ являются дополнительными для обеспечения долговечной герметичности при высоких и низких температурах и в агрессивных средах.
Конструкция, совместимая с несколькими соединениями: помимо стандартных фланцев RF с выступающей поверхностью, кольцевые соединения RTJ, приварные встык, стыковые приварные соединения и резьбовые соединения NPT могут быть расширены для соответствия различным требованиям установки трубопровода.
Компактный легкий кованый корпус: меньший объем и меньший вес, чем у фильтров из литой стали той же спецификации, снижают нагрузку на опоры трубопровода и облегчают интеграцию в узкие трубные эстакады.
| Элемент | Спецификация |
Размер диапазона | 1/2″ ~ 12″ (от DN15 до DN300) |
Класс давления | 150–2500 фунтов (от PN10 до PN420) |
Температурная диапазон | От -29℃ до +450℃ (зависит от материала корпуса; низкотемпературная кованая сталь LF2 подходит для отрицательных условий, а поковки из жаропрочных сплавов подходят для трубопроводов теплопередачи масла и пара) |
Конфигурация материала | 1. Корпус: кованая легированная сталь A105, LF2, F304, F316, F11, F22. 2. Экран: тканая сетка из нержавеющей стали 304, 316L / спеченная перфорированная сетка. 3. Уплотнительные детали: гибкий графит, металлические спирально навитые прокладки, композитные прокладки из ПТФЭ4. Крепеж: болты из нержавеющей стали 304, болты из жаропрочной хромомолибденовой стали. |
Точность фильтрации | 10 меш ~ 500 меш (размер улавливаемых частиц: 5 мкм~2 мм, настраивается по требованию) |
Тип соединения | Стандартный фланец RF с выступающей поверхностью; дополнительный кольцевой соединительный фланец RTJ, приварка в раструб (SW), приварка встык (BW), внутренняя резьба NPT |
Стандарты проектирования и производства | ASME B16.34, стандарты ковочных материалов ASTM, спецификация нефтехимического фильтра SH/T 3411. |
Стандартный размер по лицевой стороне | ASME B16.10 |
Стандарты контроля и испытаний | API 598, ISO 5208, ГБ/Т 13927 |
Применимого носителя | Пар, масло-теплоноситель, природный газ, сырая нефть, кислотные и щелочные химические жидкости, охлаждающая вода, сжатый воздух, технологические жидкости высокой чистоты. |
Добыча и сбор нефти и газа: предварительная фильтрация устьевых трубопроводов, станций подготовки нефти и газа и магистральных трубопроводов для улавливания пластового песка и сварочного шлака, защиты клапанов регулирования давления и измерительных приборов.
Теплоэлектростанции: Паропроводы котлов, системы циркуляции теплоносителя и трубопроводы питательной воды для фильтрации известкового и оксидного накипи, обеспечивающие стабильную работу паровых турбин и теплообменных агрегатов.
Угольная химическая и тонкая химическая промышленность: высокотемпературные реакционные трубопроводы высокого давления и трубопроводы для транспортировки кислот и щелочей, устойчивые к агрессивным средам и улавливающие частицы катализатора и твердые кристаллические примеси.
Установки нефтепереработки: трубопроводы систем гидрирования, риформинга и фракционирования, совместимые с легковоспламеняющимися и взрывоопасными средами при высоких температурах и давлениях и соответствующие нормам нефтехимической безопасности.
Фармацевтическая и пищевая промышленность: версии из кованой стали из нержавеющей стали подходят для чистых технологических трубопроводов без загрязнения осадками, что гарантирует чистоту жидкости.
Сети отопления и тепловых труб: высокотемпературные системы теплообмена горячей воды и пара для фильтрации примесей ржавчины в трубопроводах и продления срока службы теплообменников и клапанов регулирования температуры.
Общие отрасли промышленности с высоким давлением: контуры гидравлического масла, системы сжатого воздуха и трубопроводы очистки воды под высоким давлением для защиты насосов, форсунок и прецизионных регулирующих клапанов.
Превосходная стойкость к высокому давлению и температуре: кованый корпус устраняет дефекты пористости отливки, обеспечивая длительную стабильную работу при сверхвысоком давлении и переменных высокотемпературных условиях, чтобы исключить угрозу безопасности, связанную с внешней утечкой среды.
Снижение затрат на полный цикл за счет защиты от фильтрации. Эффективное улавливание твердых примесей значительно снижает риски износа и отказов последующих насосов, клапанов и инструментов, а также затраты на техническое обслуживание и замену режущего оборудования.
Эффективное обслуживание и минимальное время простоя: быстроразъемная крышка плюс дополнительная онлайн-конструкция продувки упрощают очистку и замену сеток без длительных остановов всей секции трубопровода.
Широкая адаптируемость к рабочим условиям: дополнительные материалы, классы давления и точность фильтрации для работы с низкотемпературными, высокотемпературными, коррозионными, легковоспламеняющимися и взрывоопасными средами.
Соответствие стандартизированным стандартам безопасности: Разработано в полном соответствии с американскими стандартами и спецификациями нефтехимической промышленности, проходит гидростатические испытания и испытания на герметичность API для удовлетворения приемочных требований проектов нефтехимических и электростанций.
Надежная совместимость с трубопроводами: унифицированные размеры фланцев позволяют осуществлять прямую замену импортных сетчатых фильтров той же спецификации, исключая модификацию трубопровода для проектов реконструкции и снижая затраты на строительство.
Длительный срок службы: кованый корпус обладает превосходной усталостной стойкостью и средней стойкостью к эрозии в сочетании с сетками из нержавеющей стали, устойчивыми к коррозии, что обеспечивает гораздо более длительные непрерывные циклы эксплуатации, чем сетчатые фильтры из литой стали при нормальных рабочих условиях.
