J-VALVES

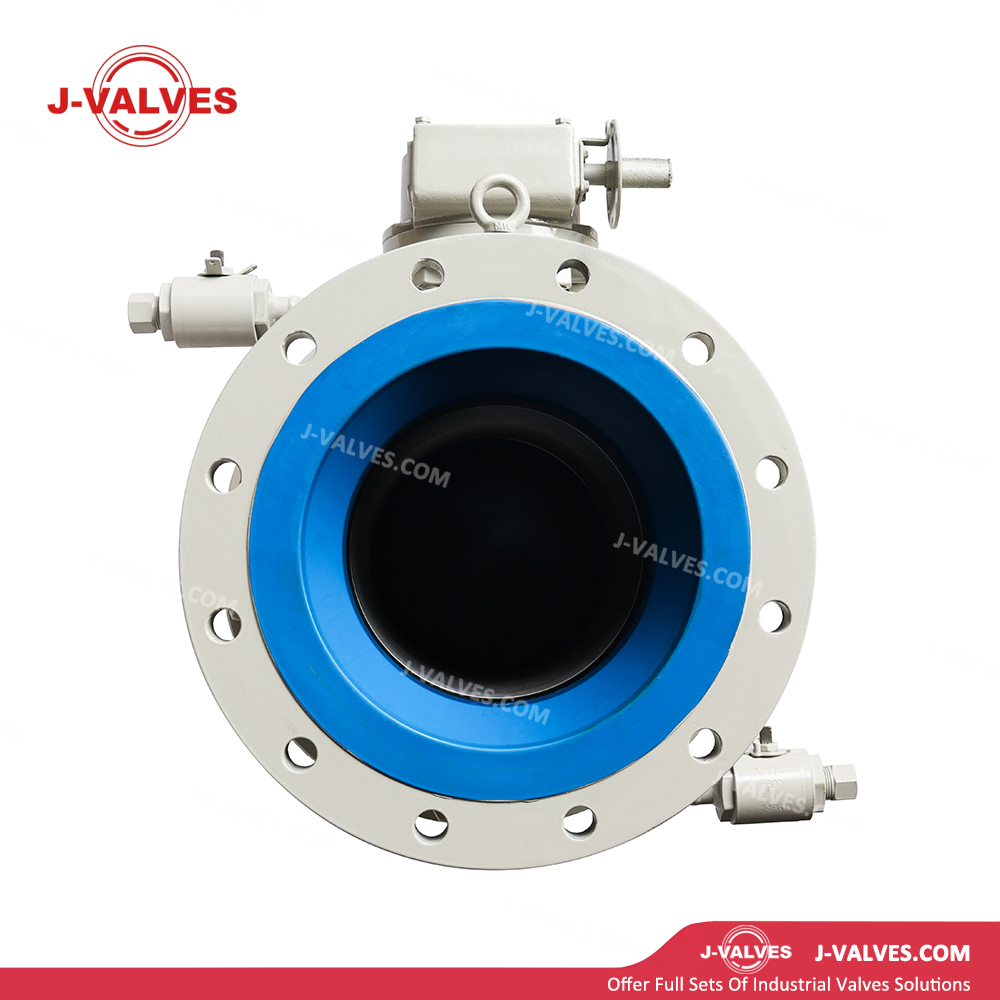

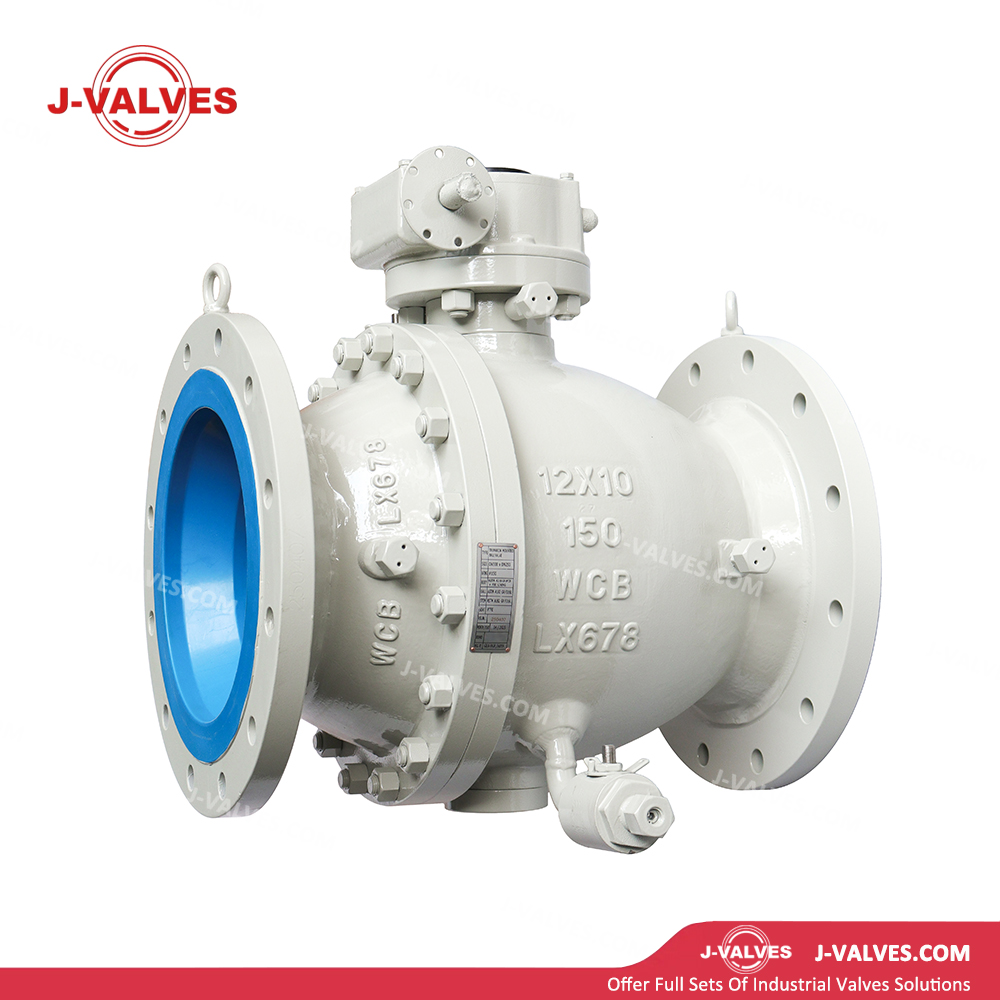

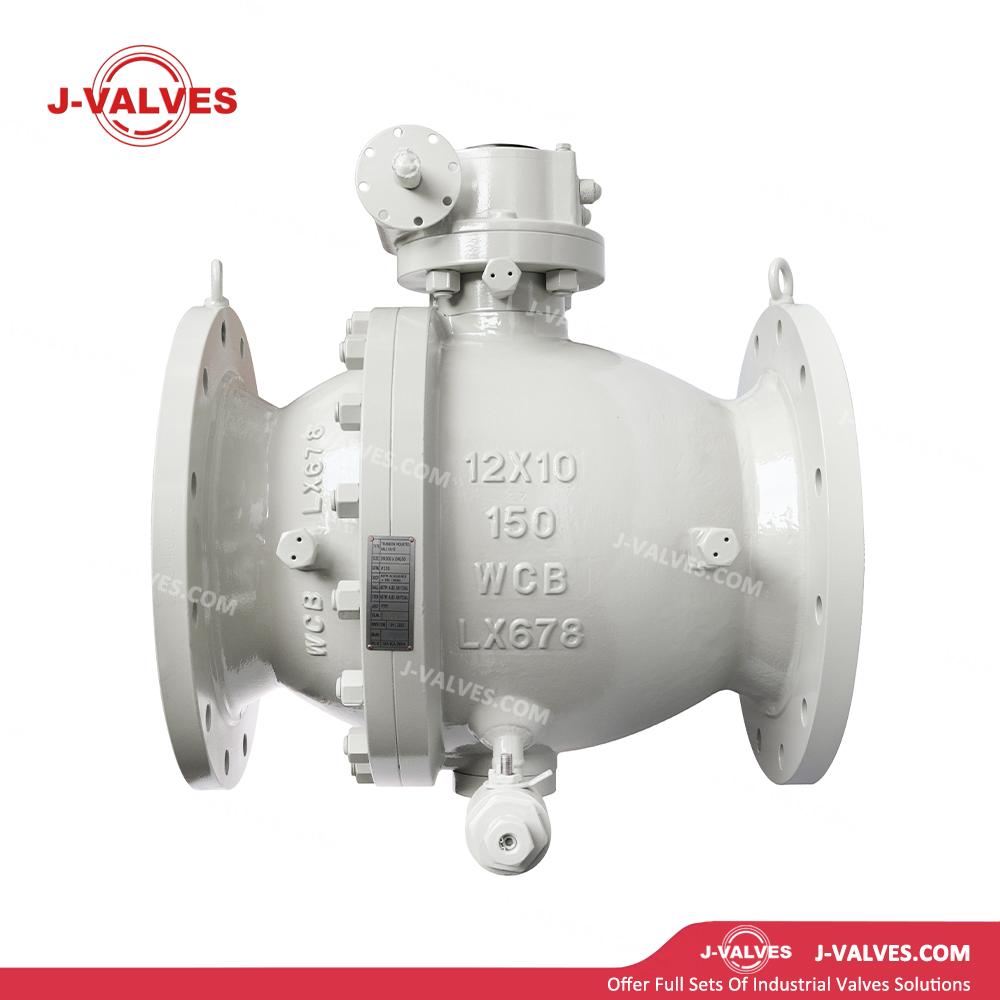

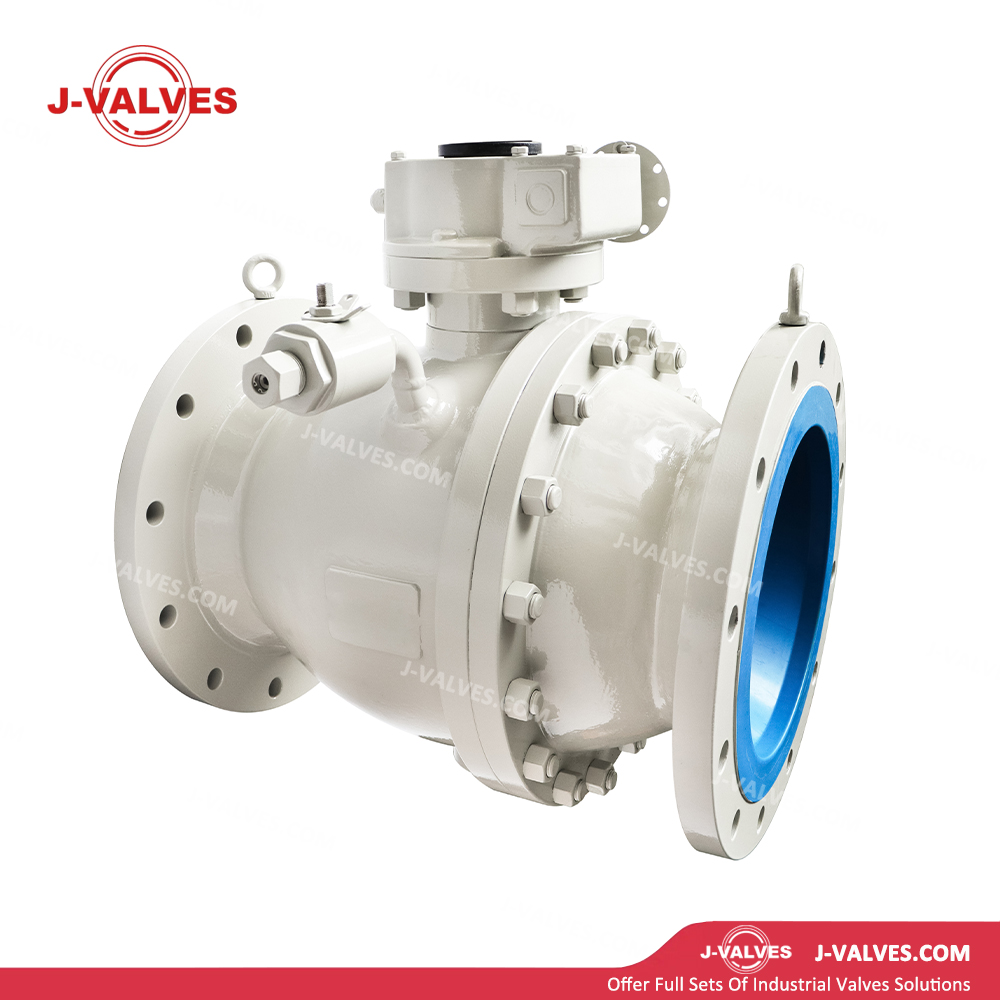

ASME B16.34 WCB Углеродистая сталь 2PC Фланцевый шаровой клапан на цапфе с двойными игольчатыми клапанами
Структурные особенности
Конструкция из углеродистой стали WCB: Корпус клапана изготовлен из литой углеродистой стали ASTM A216 WCB, обеспечивающей высокую прочность, превосходную ударную вязкость и превосходные характеристики выдерживания давления в условиях высокого давления.
Двухкомпонентная конструкция: конструкция разделенного корпуса облегчает обслуживание, проверку и замену внутренних компонентов на месте, эффективно сокращая время простоя.
Конструкция шара, установленного на цапфе: шар надежно поддерживается верхней и нижней цапфами, сохраняя стабильность при высоком среднем давлении и предотвращая смещение шара, обеспечивая надежную герметичность.
Подпружиненные плавающие седла: седла автоматически приспосабливаются к поверхности шара под действием среднего давления в сочетании с усилием предварительного натяга пружины, обеспечивая двунаправленное уплотнение с нулевой утечкой.

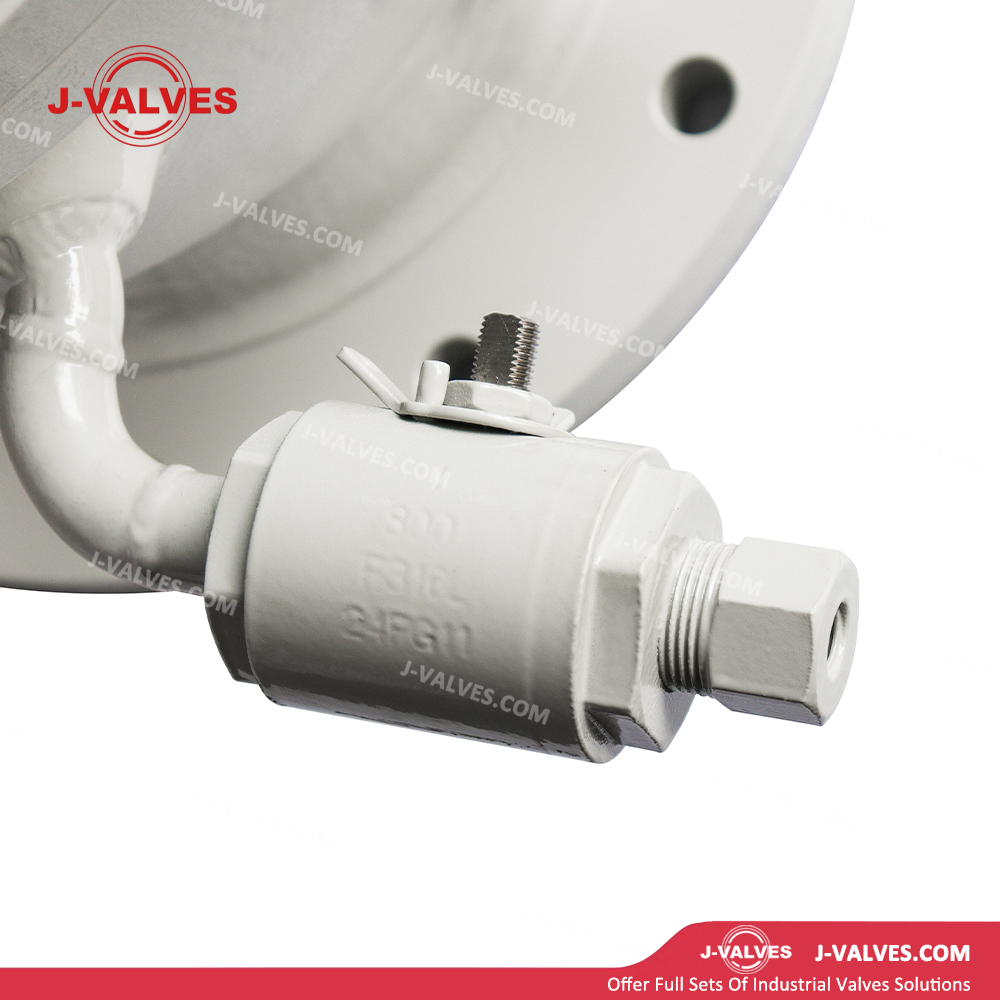

Игольчатые клапаны с двойным выпуском: два выпускных игольчатых клапана установлены с обеих сторон полости корпуса клапана, что обеспечивает быструю и точную вентиляцию среды в полости в соответствии с требованиями DBB, что упрощает онлайн-тестирование и техническое обслуживание.
Фланцевые торцевые соединения: фланцевые соединения RF (с выступающей поверхностью) в соответствии со стандартами ASME B16.5 обеспечивают надежность установки и целостность уплотнения.
Пожаробезопасная конструкция: клапан соответствует стандартам API 607/API 6FA, сохраняет герметичность даже в условиях пожара, предотвращая утечку среды.
Антистатическое устройство: встроенные антистатические пружины соединяют корпус, шар и шток, чтобы эффективно предотвратить накопление статического электричества, снижая риск возгорания и взрыва.
Противовыбросовой шток: Шток имеет противовыбросовую конструкцию, гарантирующую, что он не выскочит под ненормальным давлением, обеспечивая безопасность эксплуатации.
Система аварийного впрыска герметика: В зонах седла и штока предусмотрены отверстия для впрыска герметика для экстренного впрыска герметика для восстановления характеристик уплотнения.
Компактный дизайн: Компактная конструкция и малый вес облегчают установку и интеграцию в существующие трубопроводные системы.
Технические спецификации
Параметр Элемент | Спецификация |
Размер диапазона | 1/2″ ~ 48″ (Ду15 ~ Ду1200) |
Класс давления | Класс от 150 до класса 2500 (от PN20 до PN420) |
Температурная диапазон | -46℃ ~ +120℃ (стандарт); Высокотемпературная версия опционально |
Материал тела | ASTM A216 WCB (углеродистая сталь) |
Материал мяча | А105/А105Н, А182 Ф304/Ф316 |
Материал стебля | A182 F304/F316 Нержавеющая сталь |
Материал места | RPTFE, DEVLON, PEEK, металлическое уплотнение |
Запечатывающие материалы | ПТФЭ, РПТФЭ, Графит |
Конечное соединение | Фланцевый (RF/RTJ) |
Схема вентиляционного игольчатого клапана | По 1 шт. с каждой стороны полости тела, всего 2 шт. |
Материал выпускного игольчатого клапана | А105 / СС316 |

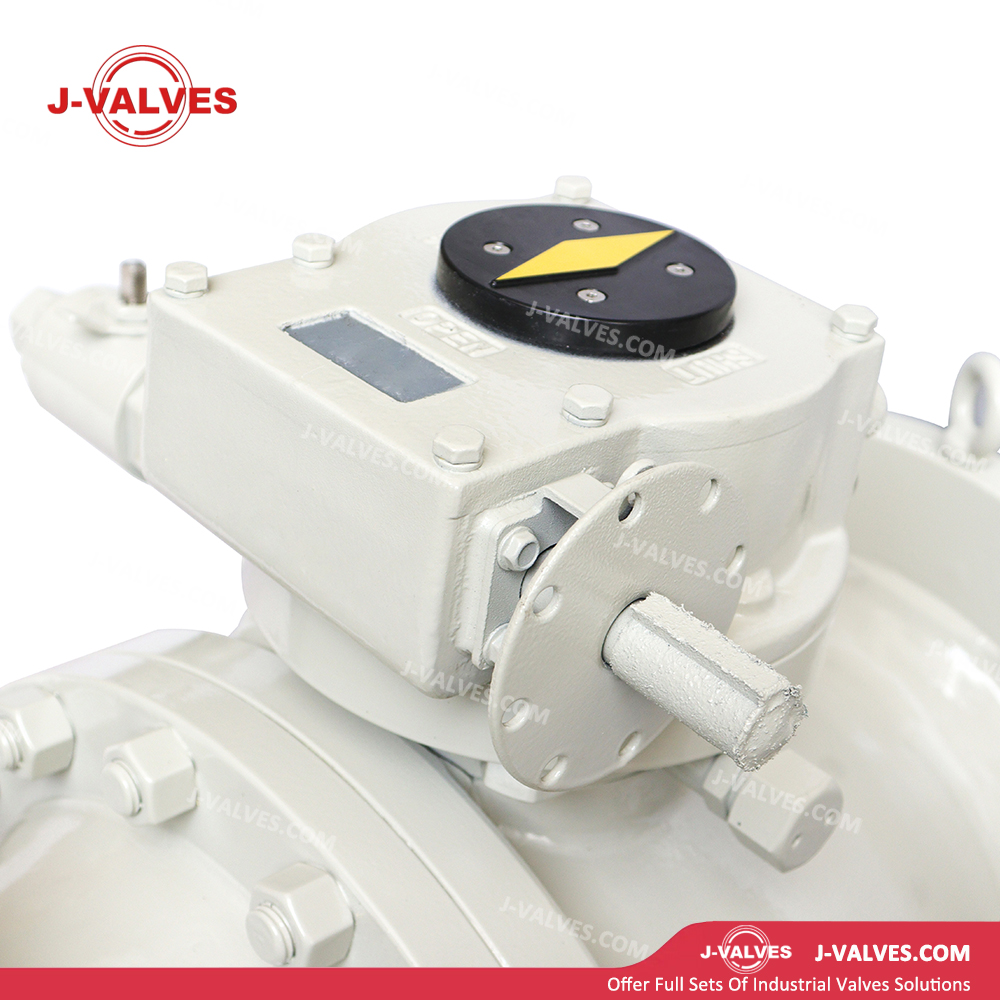

Режим работы | Ручной (рычаг/коробка передач), пневматический, электрический, гидравлический |
Стандарты дизайна | API 6D, ASME B16.34, BS 5351 |
Стандарты испытаний | API 598, API 6D, ISO 5208 |
Стандарты пожарной безопасности | API 607, API 6FA |
Лицом к лицу измерение | Соответствует ASME B16.10. |
Фланец Стандартный | Соответствует ASME B16.5/ASME B16.47. |
Стандарт сварного конца | Соответствует ASME B16.25. |
Соответствие NACE | NACE MR0175 кислотостойкое обслуживание (опционально) |
Приложения
Нефтяная и газовая промышленность: используется при добыче, сборе, переработке нефти и газа, а также в трубопроводных системах на большие расстояния для надежной изоляции среды и безопасной вентиляции.
Нефтехимическая промышленность: подходит для различных систем транспортировки, реакции и хранения химических сред, чтобы предотвратить утечку среды и обеспечить безопасность производства.
Производство электроэнергии: используется в системах трубопроводов пара, охлаждающей воды и топлива на тепловых и атомных электростанциях.
Нефтеперерабатывающая промышленность: используется для изоляции и вентиляции сред при переработке сырой нефти, транспортировке нефтепродуктов и системах хранения.
Общее промышленное использование: подходит для контроля и изоляции воды, нефти, газа и других сред в соответствии с различными требованиями промышленных трубопроводов.
Преимущества и ценность
Высокая надежность: конструкция шара на цапфе и подпружиненные седла обеспечивают стабильную работу клапана в условиях высокого давления, сокращая частоту технического обслуживания и время простоя.
Повышенная безопасность: конфигурация игольчатого клапана с двойным вентиляционным отверстием обеспечивает функциональность DBB в сочетании с пожаробезопасной, антистатической конструкцией и надежными герметизирующими характеристиками, что эффективно минимизирует риски утечек и обеспечивает безопасность персонала и оборудования.
Простота установки и обслуживания: фланцевая конструкция, состоящая из двух частей, упрощает установку, а выпускные игольчатые клапаны облегчают онлайн-тестирование и обслуживание без разборки главного клапана.
Широкая применимость: множество вариантов материалов и широкий диапазон давления/температуры позволяют адаптироваться к различным сложным условиям эксплуатации и характеристикам среды.
Экономичность: за счет интеграции функций DBB устраняется необходимость в дополнительных запорных и выпускных клапанах, что снижает сложность трубопроводной системы и затраты на установку.
