J-VALVES
Особенности конструкции
Низкоуглеродистая нержавеющая сталь 316L. Материал : Корпус отлит из нержавеющей стали ASTM A351 CF3M (316L) с содержанием углерода ≤ 0,03 %, что обеспечивает превосходную стойкость к межкристаллитной коррозии. Он особенно подходит для применений, где обработка раствором не может быть выполнена после сварки, а также в средах с высокой коррозией, таких как морская вода, хлоридсодержащие среды, кислоты и щелочи.
Конструкция канала потока Y-типа : жидкость поступает в сито под углом 45° с низким коэффициентом сопротивления потоку (обычно от 1/3 до 1/2 от коэффициента сопротивления потоку у фильтров Т-типа), низким перепадом давления и высокой пропускной способностью, что делает его идеальным для условий с высоким расходом.
Фланцевое соединение : Оборудовано фланцами RF (с выступающей поверхностью), соответствующими стандартам EN 1092-1/DIN. Номинальное давление PN16 обеспечивает надежное соединение в условиях среднего и низкого давления, облегчая установку, обслуживание и замену системы.
Сменная конструкция экрана : встроенная сетка из плетеной проволоки из нержавеющей стали или сетка из перфорированной пластины с выбираемой степенью фильтрации (обычно 20–400 меш). Конструкция крышки с фланцем позволяет быстро снимать и заменять сетку, не отсоединяя сетчатый фильтр от трубопровода.
Конструкция продувочного порта : В нижней части корпуса имеется продувочный порт (резьба NPT или G), который может быть оснащен продувочным клапаном или заглушкой для обеспечения оперативной продувки без остановки системы для очистки.
Дополнительная магнитная адсорбция : для применений с ферромагнитными частицами доступно адсорбционное устройство с постоянными магнитами для повышения эффективности фильтрации и защиты прецизионного оборудования.
Конструкция со сбалансированным давлением : входные и выходные фланцы соосны, без ограничений по направлению установки (обычно низкий вход и высокий выход), что обеспечивает стабильные условия потока.
Компактная и легкая конструкция : Размер DN50 имеет компактную и легкую конструкцию, идеальную для установки в трубопроводных системах с ограниченным пространством.
Технические параметры

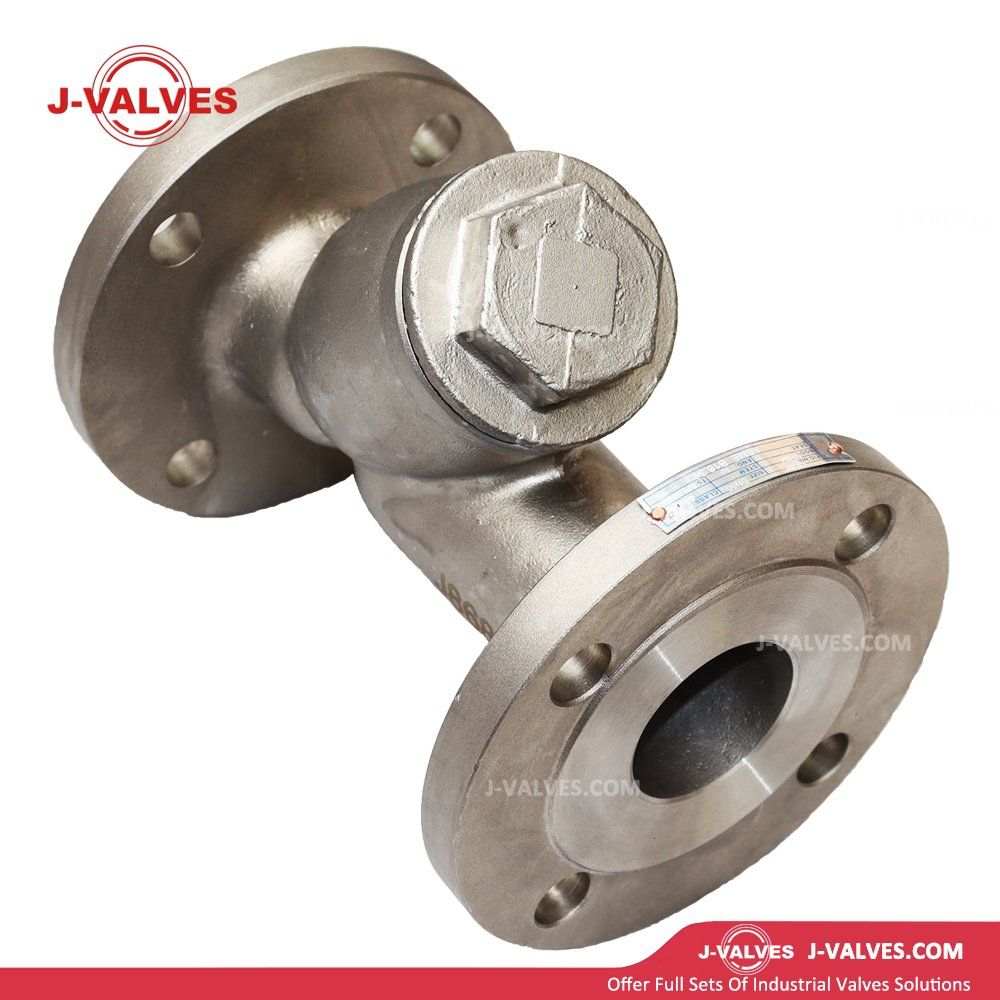

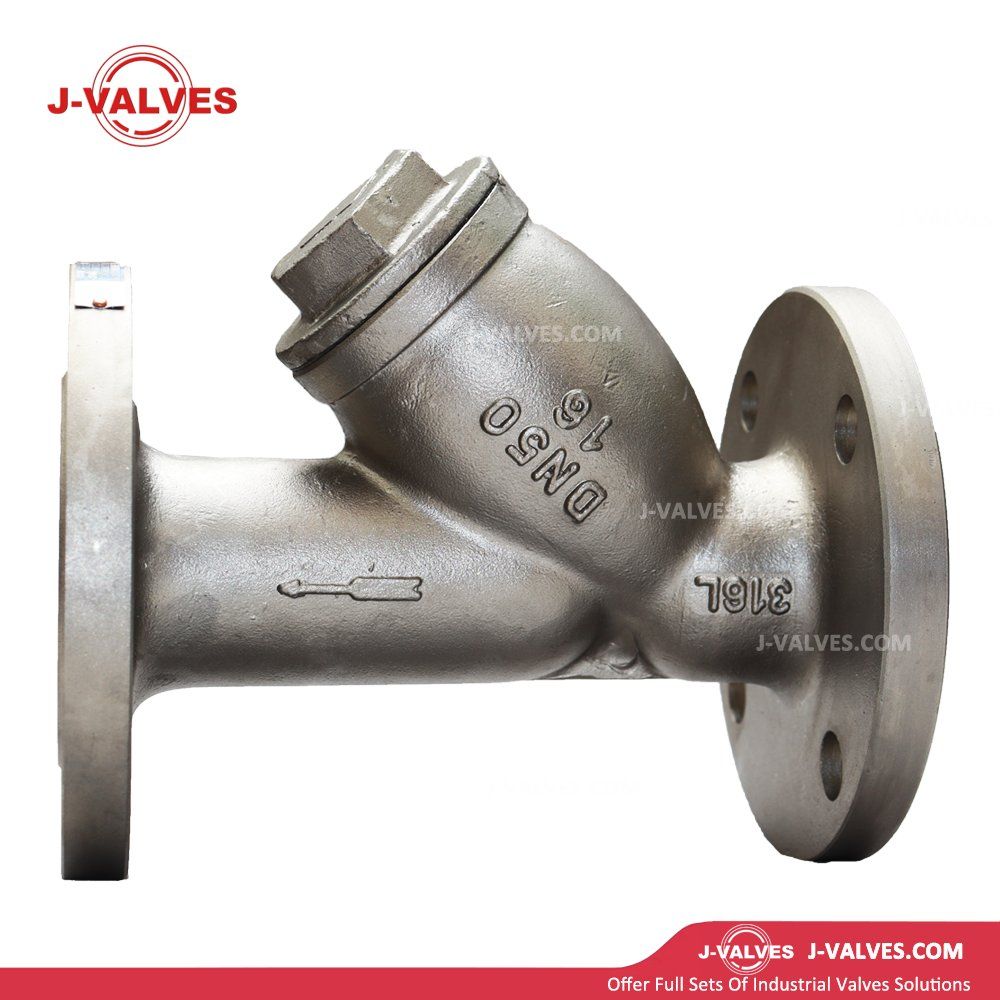

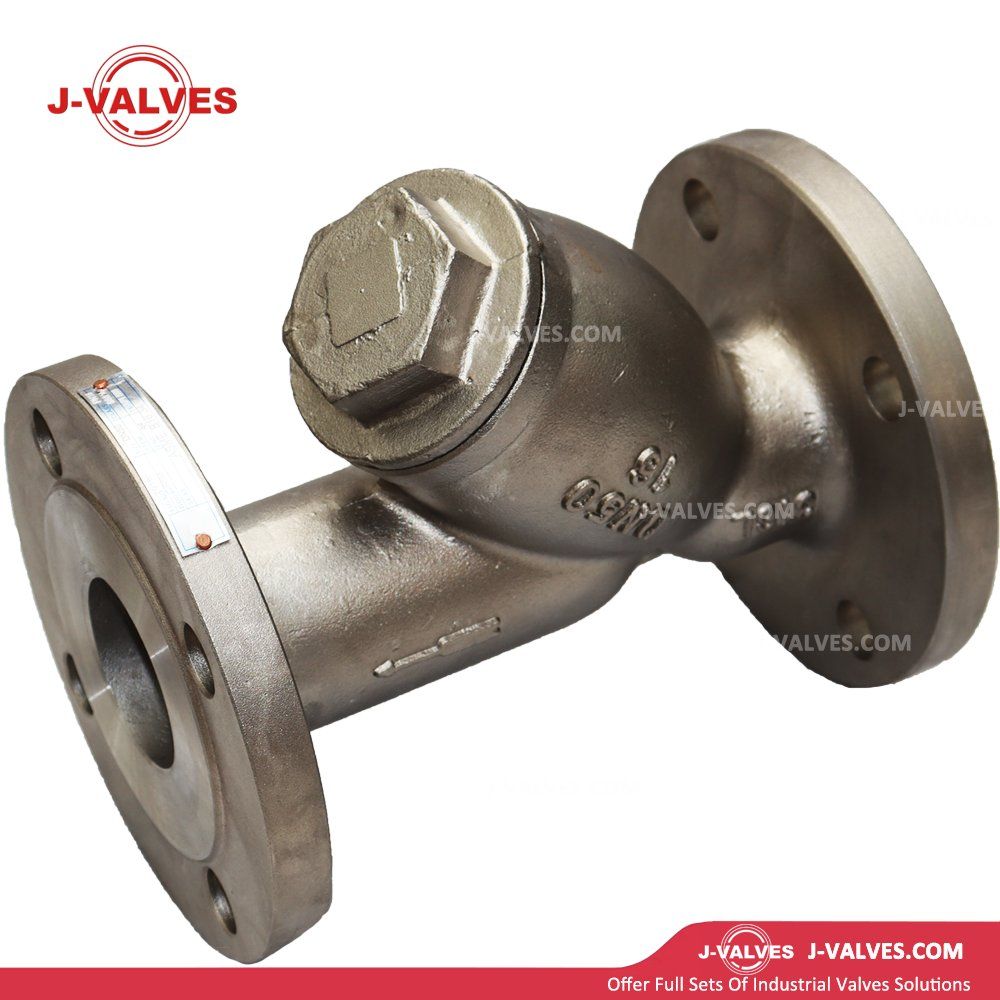

Номинальный диаметр: DN50 (2 дюйма)
Номинальное давление: PN16 (1,6 МПа)
Диапазон температуры: от -29 до +425 ℃
Корпус: нержавеющая сталь ASTM A351 CF3M (316L).
Крышка/крышка: нержавеющая сталь CF3M (316L).
Экран: тканая сетка из нержавеющей стали 304/316/316L или перфорированная пластина.
Поддержка экрана: нержавеющая сталь 316L.
Прокладка: ПТФЭ, гибкий графит, спирально-навитая прокладка (выбирается в зависимости от температуры)
Болты/гайки: нержавеющая сталь A2-70/A4-70 (соответствует 316L) или оцинкованная сталь.
Тип соединения: Фланцевое (RF, в соответствии с EN 1092-1/DIN 2501)
Степень фильтрации: 20, 40, 60, 80, 100, 150, 200, 300, 400 меш (настраиваемый)
Размер отверстия сетки: 0,04–0,9 мм (соответствует разному количеству ячеек)
Эффективная площадь фильтрации: в ≥ 3–5 раз превышает площадь поперечного сечения трубопровода (снижает падение давления и увеличивает интервалы очистки)
Порт продувки: G 1/2 дюйма / NPT 1/2 дюйма (стандарт), дополнительный шаровой клапан для продувки.
Стандарт дизайна: ГБ/Т 12235, ХГ/Т 21637
Стандарт проверки: GB/T 13927
Расстояние по лицевой стороне: соответствует GB/T 12221.
Приложения
Химическая промышленность : Фильтрация агрессивных химических сред, включая кислоты, щелочи и соли, защита последующего оборудования, такого как насосы, клапаны, теплообменники и измерительные приборы.
Водоочистная промышленность : Фильтрация для обратного осмоса, ультрафильтрация, умягчение воды и системы оборотного водоснабжения. Противостоит хлоридной коррозии и защищает мембранные модули и прецизионное оборудование.
Морская техника : Фильтрация для опреснения морской воды и трубопроводных систем морских платформ. Материал 316L обеспечивает превосходную устойчивость к коррозии в морской воде.
HVAC : Фильтрация систем охлаждения и горячего водоснабжения, предотвращающая засорение теплообменников, клапанов и терминальных устройств примесями.
Общее промышленное применение : Фильтрация воды, нефти, газа и слабоагрессивных сред, обеспечение стабильной работы последующего прецизионного оборудования.
Преимущества и ценность
Отличная коррозионная стойкость : низкоуглеродистая нержавеющая сталь 316L обеспечивает значительно лучшую стойкость к межкристаллитной коррозии после сварки, чем сталь 316, что продлевает срок службы в высокоагрессивных средах.
Низкое падение давления и высокая эффективность : проточный канал Y-типа минимизирует сопротивление потоку; Большая эффективная площадь фильтрации обеспечивает низкий перепад давления и высокую пропускную способность, что снижает потребление энергии при перекачке.
Удобное и быстрое обслуживание : фланцевая крышка позволяет заменять сетку без снятия трубопровода. Порт продувки поддерживает оперативную очистку, сводя к минимуму время простоя системы.
Экономичность и практичность : средний размер DN50 сочетает в себе эффективность фильтрации и экономическую эффективность. 316L обеспечивает превосходное соотношение цены и качества по сравнению со сплавами более высоких марок в коррозионно-активных средах.
Гибкая установка : стандартизированное фланцевое соединение обеспечивает высокую взаимозаменяемость. Y-образная конструкция позволяет осуществлять горизонтальную или вертикальную установку для адаптации к различным схемам трубопроводов.
Защита последующего оборудования : эффективно удаляет твердые частицы и примеси, продлевая срок службы насосов, клапанов, теплообменников, приборов и других прецизионных компонентов, одновременно снижая частоту отказов системы.
Широкие функциональные возможности расширения : дополнительные аксессуары, включая магнитную адсорбцию, манометры дифференциального давления и продувочные клапаны, обеспечивают интеллектуальный мониторинг и автоматическое обслуживание.
