J-VALVES
Особенности конструкции

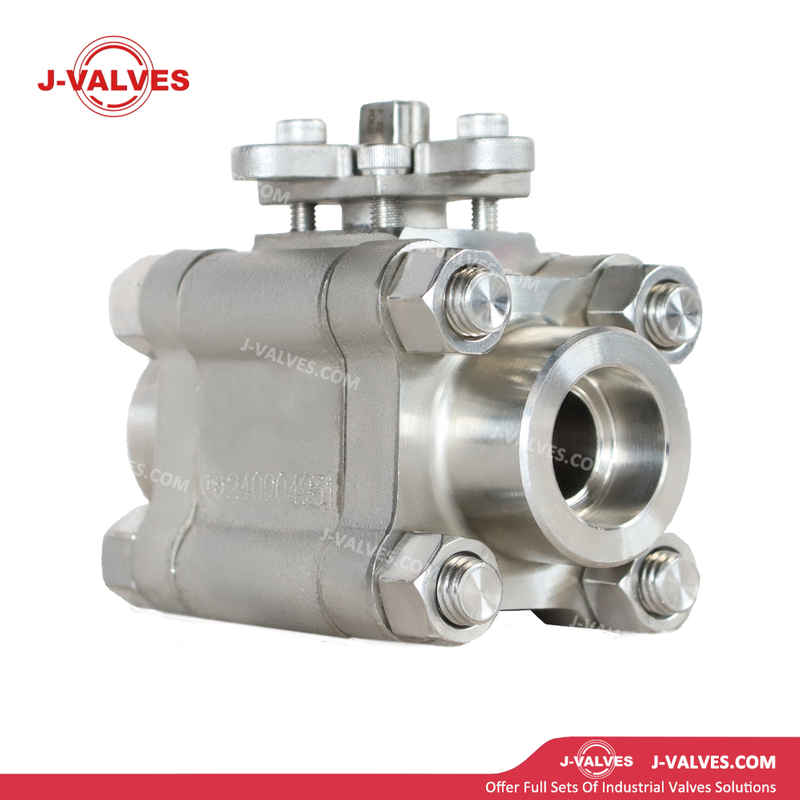

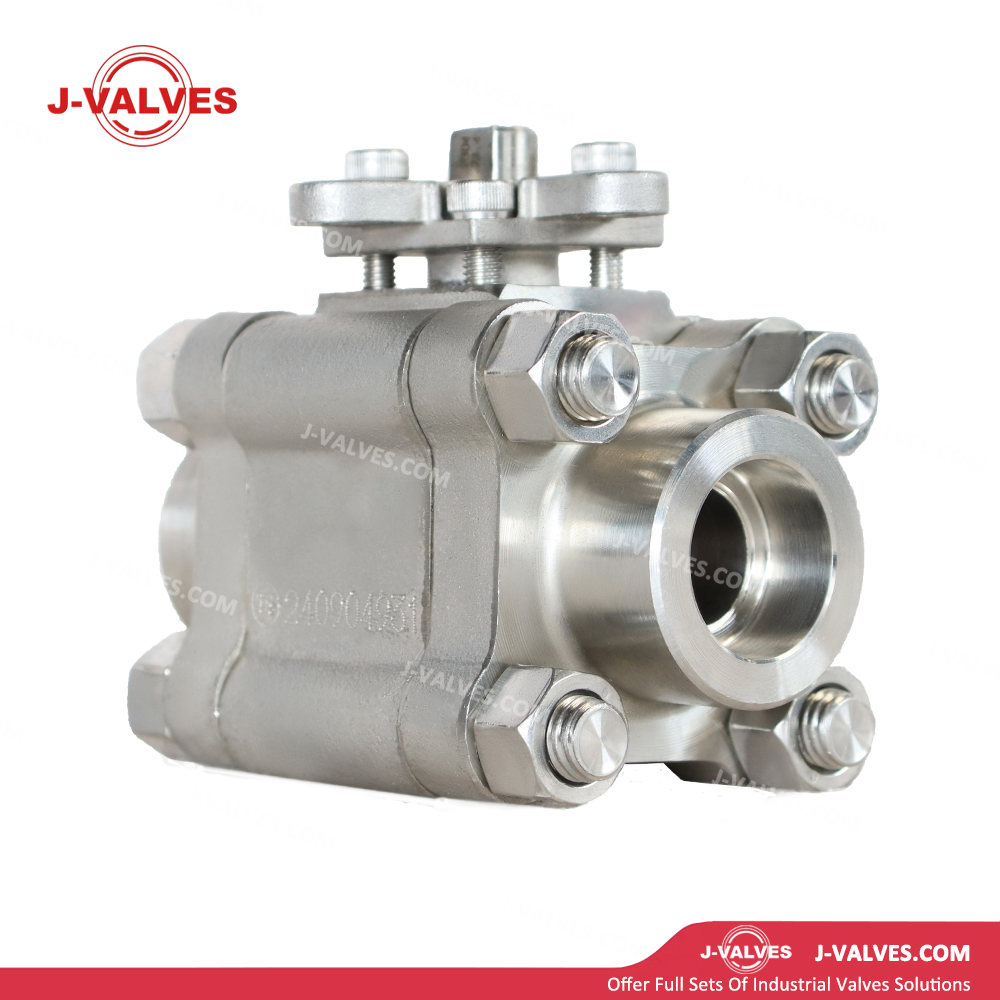

Цельный кованый корпус клапана: прецизионная штамповка из нержавеющей стали ASTM A182 F304 с плотной зернистой структурой и без дефектов литья. Его несущая способность значительно выше, чем у литых клапанов, что соответствует требованиям эксплуатации при высоком давлении PN100.
Полнопроходная или уменьшенная конструкция: Полнопроходная: сопротивление потоку близко к нулю, с чрезвычайно низким перепадом давления, подходит для скребков и условий с высоким расходом.
Уменьшенный диаметр: компактная конструкция и оптимизированная стоимость, идеально подходят для обычных запорных устройств.
Плавающий шар или конструкция шара, установленного на цапфе: Плавающий шар (типично для размеров ≤ 2 дюйма): среднее давление прижимает шар к заднему седлу, обеспечивая самозатягивающееся уплотнение при низком перепаде давления с помощью простой и экономичной конструкции.
Шарик на цапфе (опция для высокого давления и большого диаметра): шар поддерживается верхним и нижним подшипниками с подпружиненными седлами, подходит для условий высокого перепада давления и высокого крутящего момента.
Прецизионный притертый шар: шар обрабатывается на станке с ЧПУ и зеркальной притирке, имеет округлость ≤ 0,01 мм и шероховатость поверхности Ra ≤ 0,4 мкм, что обеспечивает линейное или торцевое уплотнение с седлом.
Эластичное уплотнение седла: Седла изготовлены из ПТФЭ, RPTFE, PPL, PEEK или металлического уплотнения (SS304 + стеллит), адаптируемого к диапазону температур от -196 ℃ до +540 ℃, обеспечивая нулевую утечку или герметичное уплотнение.
Антистатическая конструкция: между штоком, шаром и корпусом установлены проводящие пружины или штифты, обеспечивающие непрерывную электростатическую проводимость и предотвращающие накопление электростатического заряда в легковоспламеняющихся средах под высоким давлением.
Конструкция, устойчивая к выдуванию штока: В нижней части штока имеется удерживающий выступ, предотвращающий выдувание штока под действием среднего давления даже в случае выхода из строя уплотнения или неправильной эксплуатации, что обеспечивает безопасность персонала.
Система уплотнения с динамической нагрузкой: уплотнение из ПТФЭ или гибкого графита, предварительно нагруженное тарельчатыми пружинами, автоматически компенсирует провисание, вызванное циклическими изменениями температуры и пульсацией давления, гарантируя долговременную надежность уплотнения.
Монтажная площадка привода ISO 5211: верхний фланец соответствует стандарту ISO 5211, что позволяет напрямую устанавливать рукоятки, червячные передачи, пневматические, электрические или гидравлические приводы для удобной интеграции автоматизации.
Дополнительная удлиненная горловина / пожаробезопасная конструкция: удлиненная шейка для отвода тепла для работы при высоких температурах; пожаробезопасная конструкция соответствует API 607, сохраняя герметичность после пожара.
Технические параметры
Номинальный диаметр: DN25 (1 дюйм, NPS 1)
Номинальное давление: PN100 (класс 600, около 10,0 МПа / 100 бар)
Монтажная длина: 165 мм (3-компонентный тип), 140 мм (2-компонентный кованый тип), в соответствии с ASME B16.10 или заводскими стандартами.
Диапазон температуры: от -29 до +425 ℃
Материалы
Корпус/крышка: F304 (ASTM A182), F304L, F316, F316L, F321, F347.
Шарик: F304, F316, кованый из нержавеющей стали 304/316 с поверхностной закалкой (HCr, NiCr, WC)
Стержень : SS304, SS316, 17-4PH, Инконель 718
Седло : чистый PTFE, RPTFE, PPL, PEEK, SS304 + графит, SS316 + стеллит.
Упаковка : V-образные кольца из ПТФЭ, гибкий графит, плетеный графит, графит ядерного качества.
Прокладки: Спирально-навитые прокладки (304/316 + графит), металлические кольцевые прокладки (восьмиугольные).
Конечные соединения
Стыковая сварка (BW): фаска ASME B16.25, подходит для постоянных соединений под высоким давлением.
Муфтовая сварка (SW): ASME B16.11, для трубопроводов малого диаметра, работающих под высоким давлением.
Фланцевый (RF/RTJ): ASME B16.5, для легкой установки и снятия.
Управление: Ручка (стандартная), червячный механизм (экономичный), пневматический, электрический, гидравлический, электрогидравлический привод.
Стандарты проектирования: ASME B16.34, API 608, API 6D.
Стандарты тестирования: API 598, API 6D
Приложения
Нефтехимические системы высокого давления: контроль над водородом и нефтепродуктами под высоким давлением на установках гидрокрекинга, гидроочистки и каталитического риформинга, отвечающие требованиям NACE по устойчивости к водородному охрупчиванию.
Магистральные трубопроводы природного газа: перекрытие и байпасирование природного газа под высоким давлением на компрессорных станциях, распределительных станциях и очистных станциях; Сертификация API 6D обеспечивает безопасность трубопроводов.
Энергетика: Системы главного пара и пара промежуточного перегрева сверхкритических и сверхсверхкритических агрегатов; Материалы F304/F321 удовлетворяют требованиям высоких температур и высокого давления.
Угольно-химическая промышленность : контроль синтез-газа под высоким давлением и нефтепродуктов в процессах преобразования угля в жидкость, угля в газ и угля в олефины, устойчивых к эрозии и коррозии.
Военная и аэрокосмическая промышленность: Надежное отключение топлива, окислителя и гидравлических систем под высоким давлением, отвечающее высочайшим требованиям надежности.
Морские платформы и суда: Гидравлические, противопожарные и мазутные системы высокого давления; Материалы F304/F316 устойчивы к коррозии в морской воде.
СПГ и криогенная техника : F304 с удлиненной горловиной, подходит для криогенных сред, таких как СПГ, LOX и LIN, при температуре -196 ℃.
Приборные системы высокого давления: Корневые клапаны и запорные клапаны для манометров, преобразователей и аналитических приборов, выдерживающие импульсы высокого давления.
Преимущества и ценность
Превосходная способность работать при высоком давлении: кованый корпус клапана рассчитан на давление до PN250 / класс 1500. Размер DN25 имеет достаточный коэффициент безопасности при эксплуатации PN100, устойчив к пульсациям давления и ударам.
Оптимальная эффективность потока: полнопроходная конструкция с коэффициентом гидравлического сопротивления K ≈ 0,05 и практически нулевым перепадом давления, что позволяет экономить энергию на перекачку и обеспечивает проход скребка.
Быстрое открытие/закрытие: вращение на 90° обеспечивает полное открытие/закрытие менее чем за 1 секунду, что подходит для аварийного отключения и автоматического управления.
Высокая надежность уплотнения; Самозатягивающееся уплотнение с плавающим шариком или подпружиненные седла с цапфовым шаром обеспечивают двунаправленную нулевую утечку с автоматической компенсацией износа седла.
Широкая адаптируемость к материалам: Полная серия материалов F304/F304L/F316/F316L охватывает области применения от общей до сильной коррозии и от низких до высоких температур.
