J-VALVES
Дизайн функции
Корпус из углеродистой стали WCB: Корпус отлит с высокой точностью из углеродистой стали ASTM A216 WCB с прочностью на разрыв ≥485 МПа и пределом текучести ≥250 МПа, что обеспечивает превосходные механические свойства. Он соответствует требованиям класса низкого давления PN16, подходит для неагрессивных сред, таких как вода, нефть и газ, и является более экономичным решением, чем сетчатые фильтры из нержавеющей стали и легированной стали.

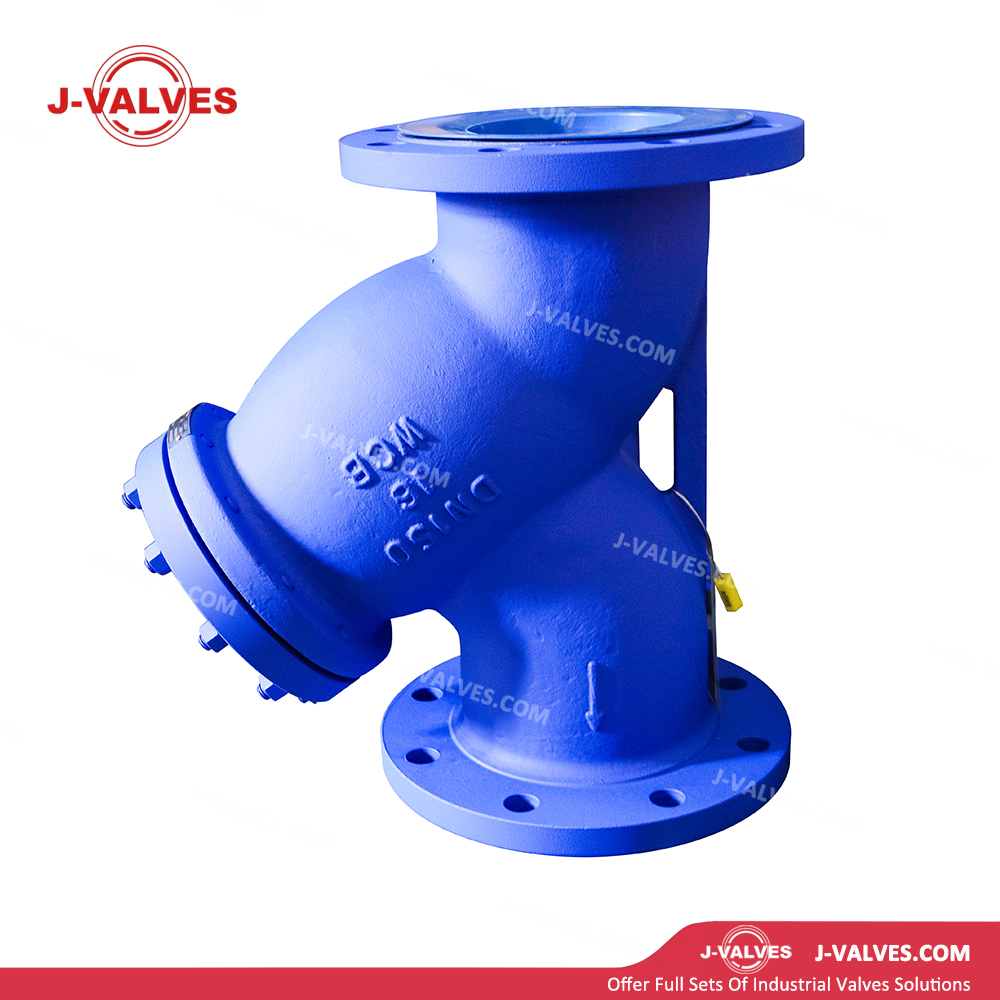

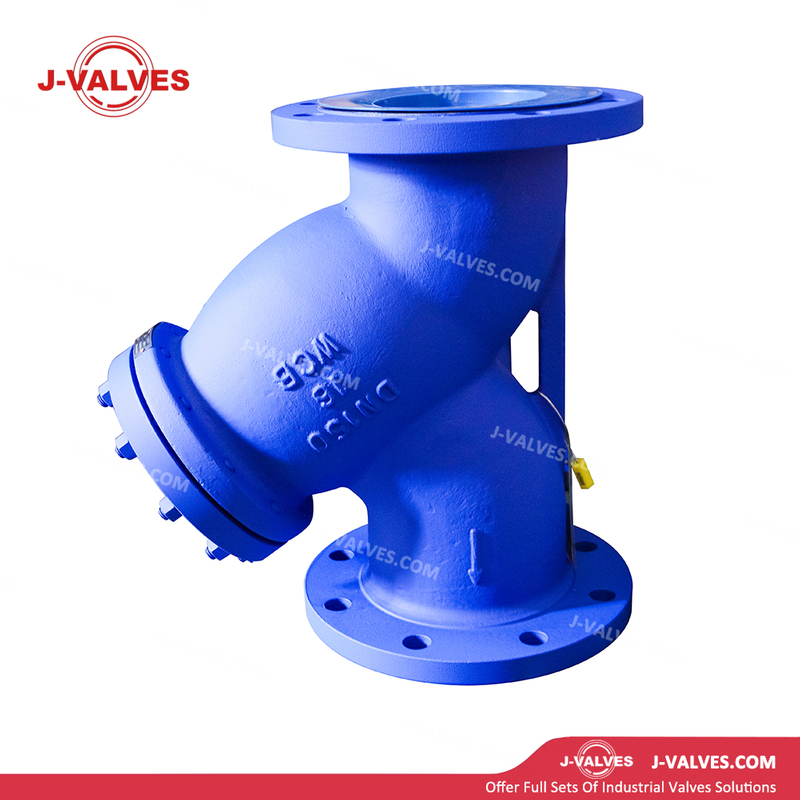

Наклонная конструкция Y-типа: канал потока образует угол 45° с впускными и выпускными отверстиями. По сравнению с фильтрами типа Т гидравлическое сопротивление снижается на 30–50 % при небольших потерях давления. Он обеспечивает большую площадь фильтрации при том же номинальном размере, увеличивает интервалы очистки сита, повышает эффективность работы системы и особенно подходит для применений с высоким расходом и низким сопротивлением.
Съемная конструкция экрана: верхняя фланцевая крышка или быстрооткрывающаяся крышка обеспечивают быстрый доступ. Конструкция выдвижного экрана позволяет снимать, очищать или заменять фильтр в режиме онлайн, не снимая сетчатый фильтр с трубопровода, что значительно сокращает время простоя и затраты на техническое обслуживание.
Фланцевое соединение низкого давления: на обоих концах используются фланцы типа B (выступающая поверхность), соответствующие EN 1092-1 PN16. Для DN150 внешний диаметр фланца составляет 285 мм, диаметр окружности болтов 240 мм, болты 8 × M20, толщина фланца 22 мм. Полностью совместим со стандартными трубопроводными системами низкого давления, что упрощает установку.
Проволочная сетка из нержавеющей стали: тканая сетка из нержавеющей стали 304/316 с размером ячеек от 20 до 100, подходящая для фильтрации общепромышленных сред.
Перфорированная пластинчатая сетка: Перфорированная пластина из нержавеющей стали с диаметром отверстий 1,0–10,0 мм идеально подходит для фильтрации крупных твердых частиц.
Сетка из клиновой проволоки: намотана V-образной проволокой из нержавеющей стали, обладает высокой самоочищающейся способностью, подходит для высоковязких или содержащих волокна сред.
Двухслойное композитное сито: грубая внешняя фильтрация и тонкая внутренняя фильтрация повышают точность фильтрации и продлевают срок службы сита.
Продувка и дренаж: Внизу имеется продувочный порт диаметром 1 дюйм NPT или 1 дюйм G, оснащенный шаровым клапаном или задвижкой для продувки в режиме онлайн. Отложившиеся загрязнения можно удалить без разборки. Сбоку можно установить соединение для манометра перепада давления, чтобы контролировать засорение сита и проводить профилактическое обслуживание.
Компактная конструкция: блок Y-типа имеет приблизительную длину 480 мм и весит 30–40 кг. Компактная конструкция облегчает установку в эстакадах и между оборудованием.
Технические параметры
Номинальный размер: DN150 (6 дюймов)
Номинальное давление: PN16 (1,6 МПа)
Материал тела: ASTM A216 WCB
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: ASTM A216 WCB
Каркас экрана: нержавеющая сталь 304/316/WCB с антикоррозийным покрытием.
Материал экрана: тканая сетка из нержавеющей стали 304/316/316L или перфорированная пластина.
Прокладка: Прокладка из безасбестового волокна / ПТФЭ / Гибкий графит / Спирально навитая прокладка из нержавеющей стали.
Болты: ASTM A193 B7/B7M (высокопрочная легированная сталь)
Гайки: ASTM A194 2H/2HM
Продувочный клапан: шаровой кран WCB или задвижка (из того же материала, что и корпус)
Тип соединения: фланцевый (тип B с выступом), EN 1092-1 PN16; Концы под приварку BW доступны по запросу.
Размеры поверхности фланца: Соответствуют EN 1092-1.
Стандарт дизайна: ASME B16.34
Стандарт испытания: API 598
Приложения
Системы HVAC: используются в трубопроводах охлаждающей воды, охлажденной воды и горячей воды DN150 для крупных зданий, центров обработки данных и промышленных предприятий, защищают чиллеры, тепловые насосы и теплообменники для повышения энергоэффективности системы.
Нефтегазовые станции: Применяется в трубопроводах низкого давления DN150 для сырой нефти, нефтепродуктов и природного газа, удаляет остатки сварки, песок, ил и ржавчину для защиты насосов, компрессоров и измерительного оборудования.
Крупномасштабные химические заводы: используется в трубопроводах сырья и продукта DN150 для этилена, пропилена, аммиака, метанола и других установок, удаляя порошок катализатора и частицы полимера для защиты реакторов и теплообменников.
Металлургические системы охлаждения: устанавливаются в трубопроводах охлаждающей воды DN150 для доменных печей, конвертеров и МНЛЗ, удаляют окалину и оксид железа для защиты сопел и охлаждающих стенок.
Общее промышленное применение: Подходит для фильтрации примесей в крупнокалиберных системах низкого давления воды, нефти и газа диаметром DN150, особенно в условиях высокого расхода, низкого падения давления и простоты обслуживания.
Преимущества и ценность
Высокий расход и низкий перепад давления: большой проходной диаметр DN150 с наклонной конструкцией Y-образного типа под углом 45° обеспечивает пропускную способность 300–800 м³/ч. Сопротивление потоку снижается на 30–50 %, что обеспечивает высокую пропускную способность при низких потерях давления и снижает энергопотребление при перекачке.
Экономически эффективное решение: углеродистая сталь WCB обеспечивает достаточную прочность для работы при низком давлении PN16 при значительно более низких затратах, чем фильтры из нержавеющей стали и легированной стали, что делает ее экономичным выбором для фильтров низкого давления с большим диаметром отверстия.
Взаимозаменяемость по европейскому стандарту: строго соответствует EN 1092-1, EN 12516 и EN 558, полностью взаимозаменяемы с сетчатыми фильтрами DN150 PN16 и аксессуарами для трубопроводов основных европейских брендов, что снижает затраты на складские запасы и замену.
Гибкие варианты многоэкранных сеток: доступны тканая сетка из нержавеющей стали, перфорированная пластина, клиновая проволока и двухслойные композитные сетки, адаптирующиеся к различным условиям, от грубой до тонкой фильтрации. Степень фильтрации можно настроить от 20 до 100 меш.
Модернизация магнитной защиты: дополнительное магнитное устройство для адсорбции ферромагнитных частиц, защищающее последующее прецизионное оборудование, продлевающее срок службы насосов, клапанов, теплообменников и мембранных модулей, а также снижающее интенсивность отказов оборудования.
Поддержка прогнозируемого технического обслуживания: дополнительное подключение манометра перепада давления для мониторинга засорения сетки в режиме реального времени, что позволяет проводить профилактическое обслуживание на основе перепада давления и избегать неожиданных остановов, вызванных разрывом сетки или чрезмерной потерей давления в системе.
Гарантия безопасности и соответствия: испытания на прочность корпуса и испытания на герметичность соответствуют стандарту EN 12266 / API 598 и проходят проверку третьей стороны, обеспечивая безопасность персонала и оборудования для систем фильтрации большого диаметра.
