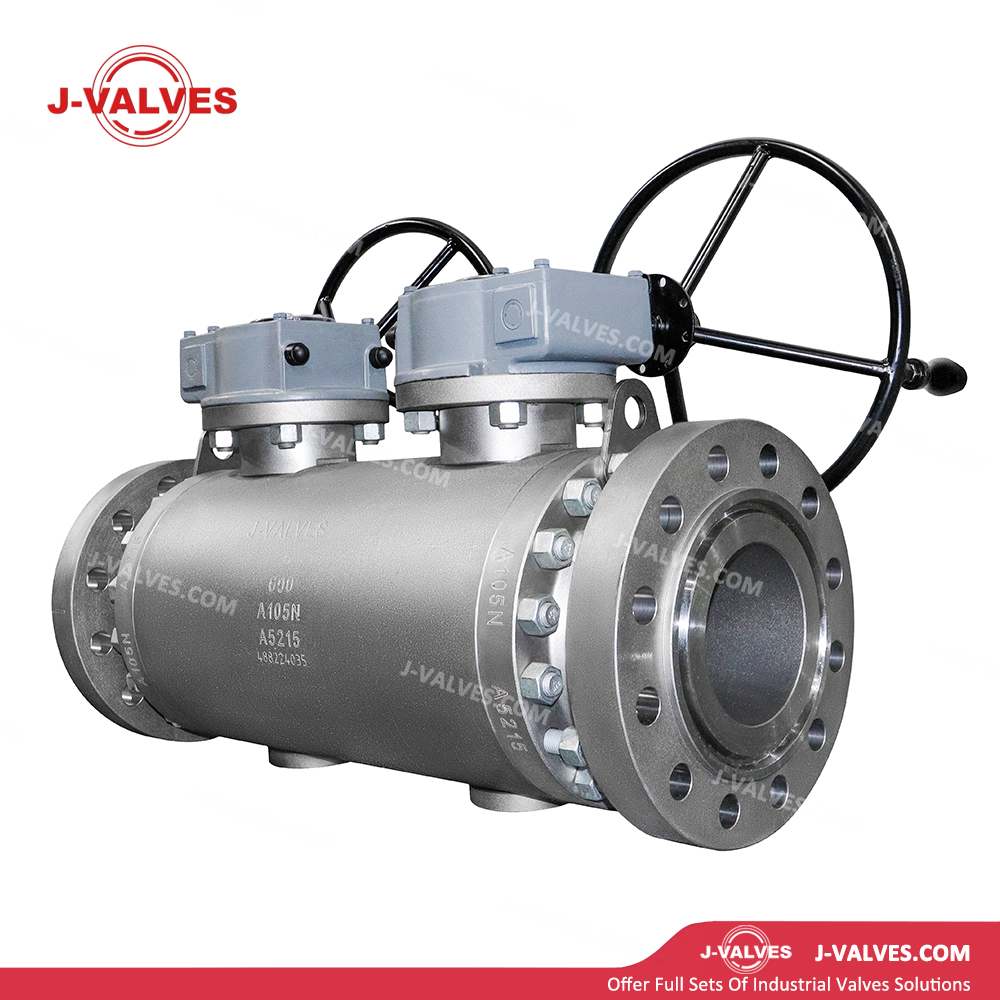

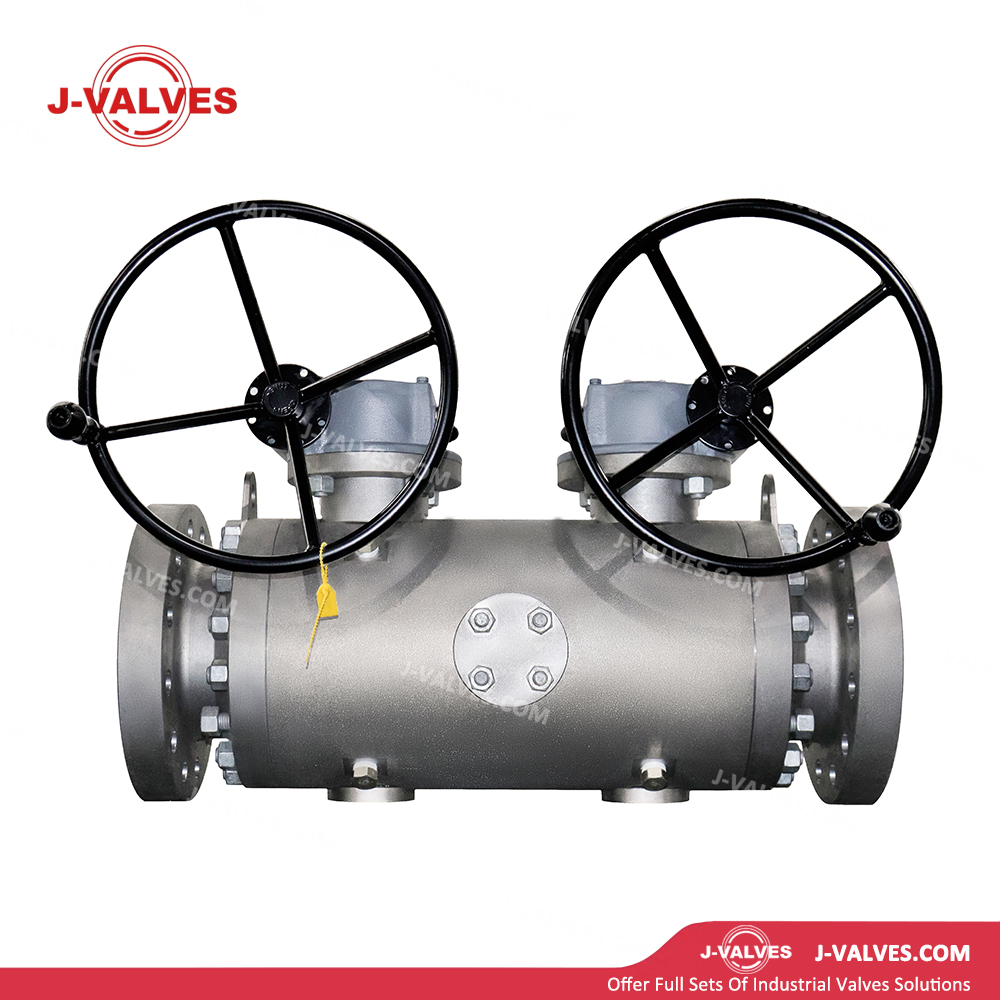

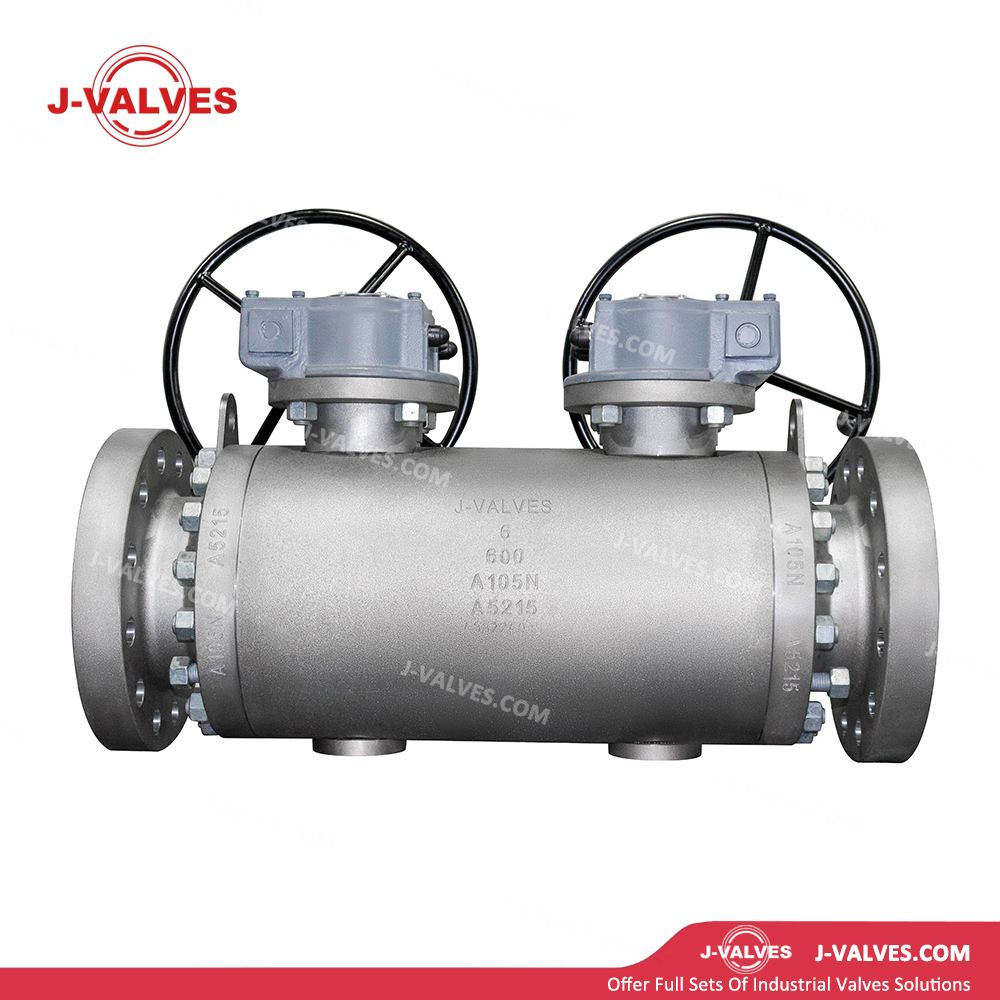

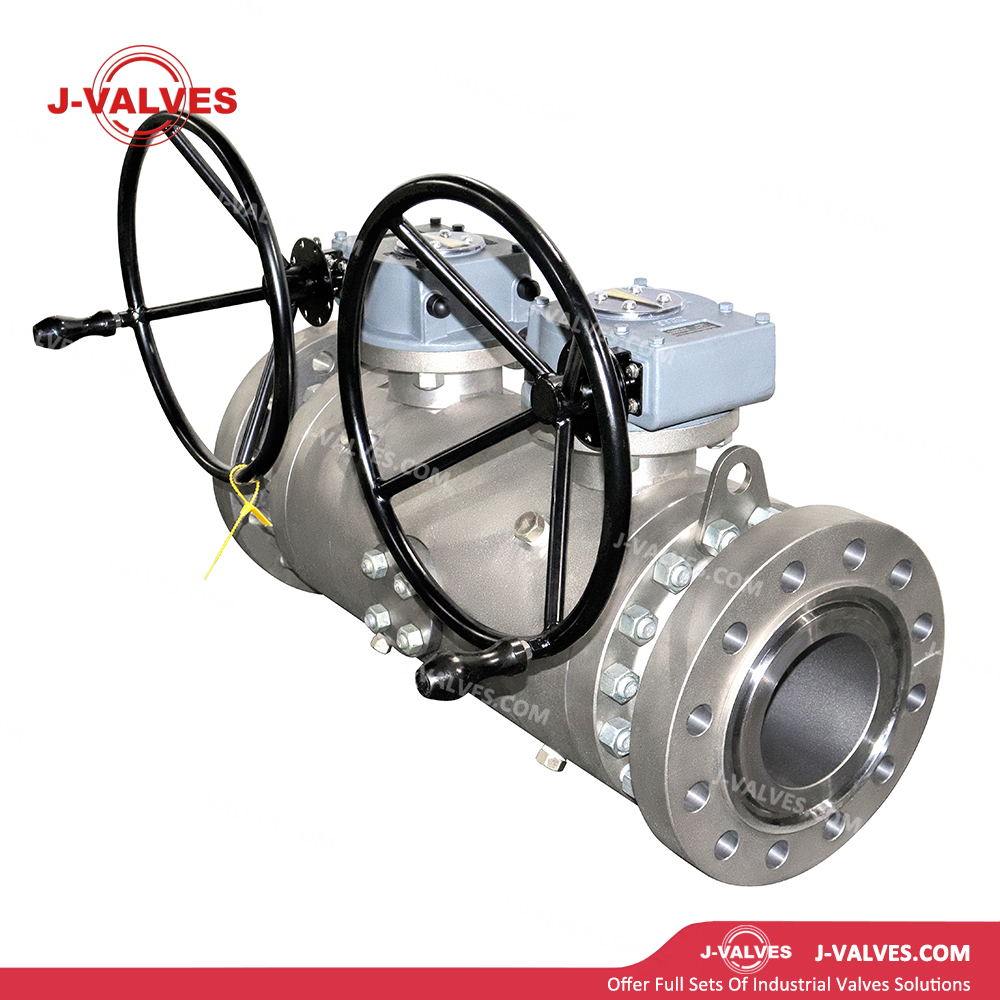

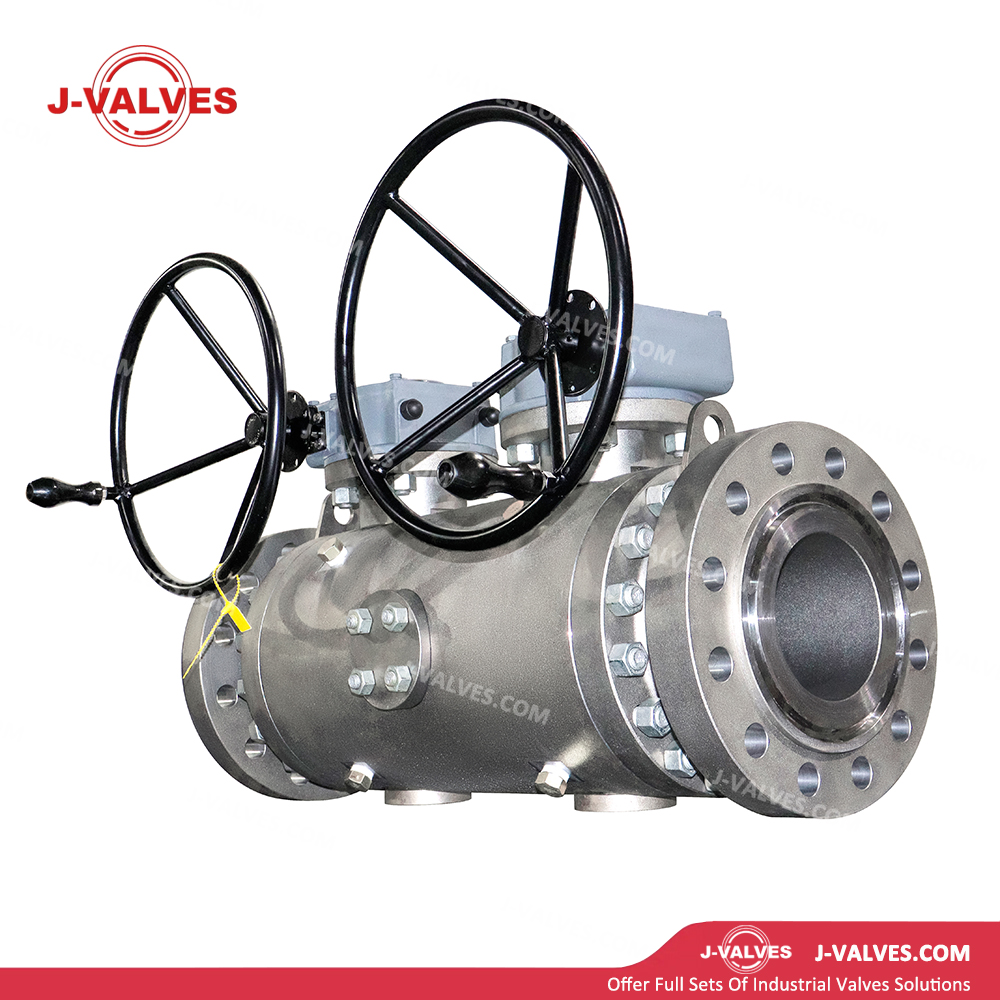

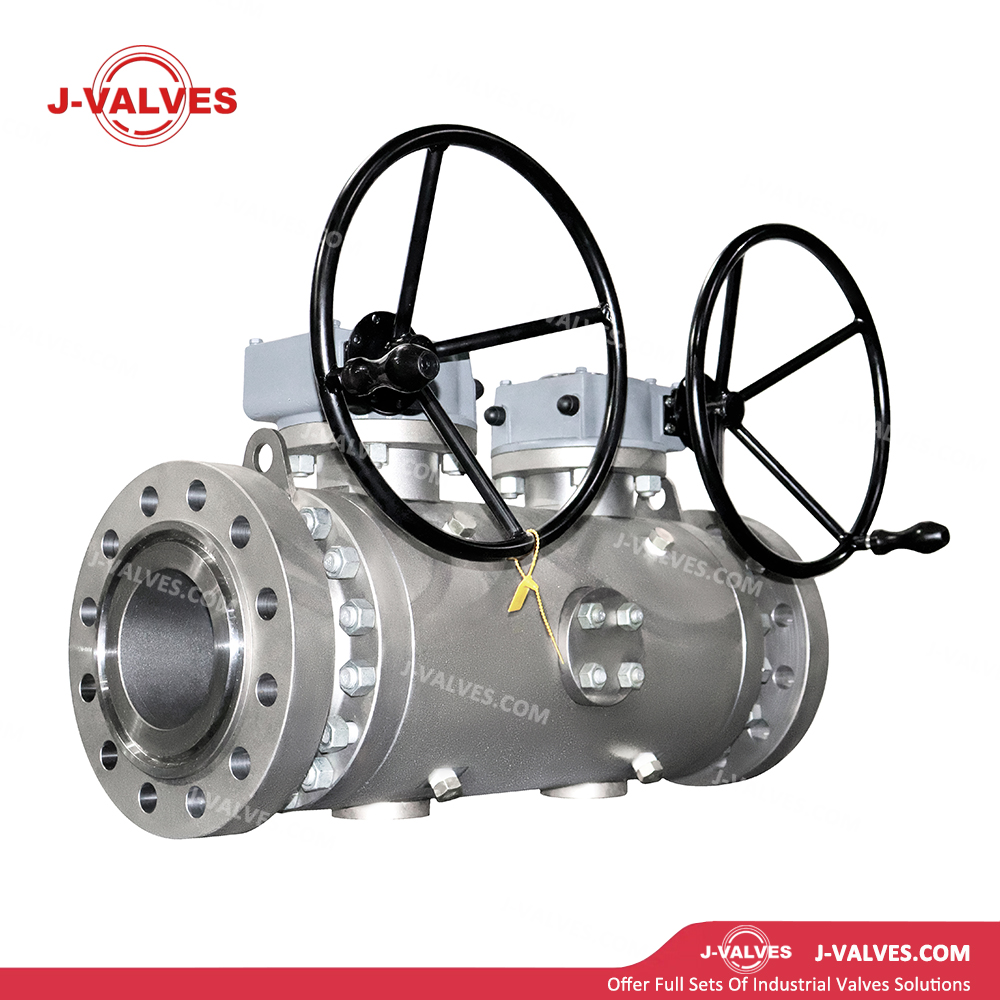

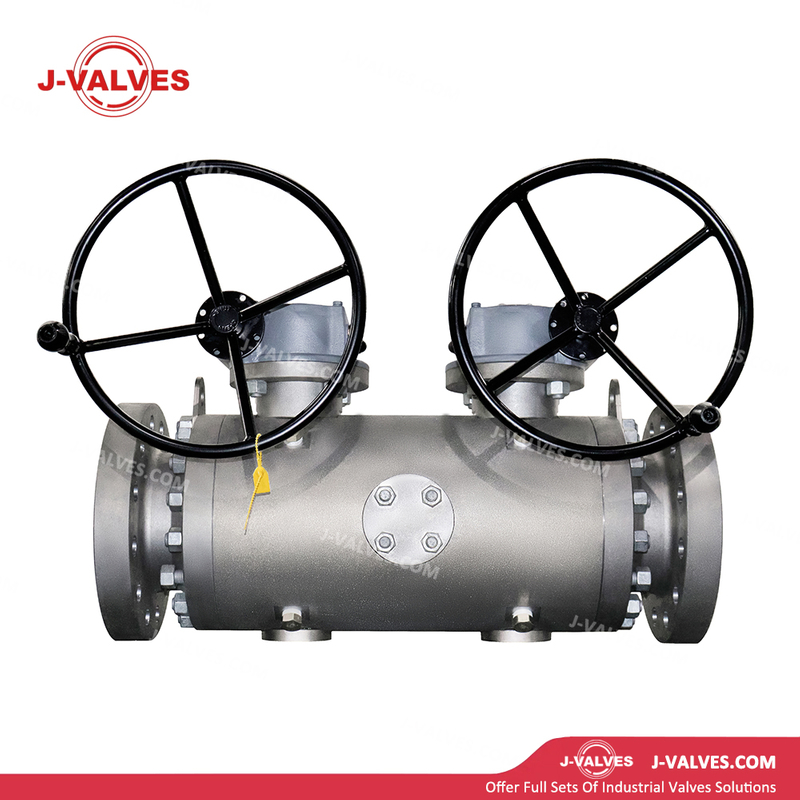

J-VALVES
Особенности конструкции
Нормализованная кованая углеродистая сталь A105N. Корпус клапана изготовлен из кованой стали ASTM A105N. После нормализации термической обработки структура зерен измельчается и гомогенизируется, что повышает низкотемпературную ударную вязкость более чем на 30% по сравнению с обычным A105. Он удовлетворяет условиям эксплуатации от -29 ℃ до -46 ℃ и исключает риск низкотемпературного хрупкого разрушения.
Полностью кованая конструкция: корпус клапана полностью изготовлен из поковок с плотными зернами и не имеет дефектов литья. Его способность выдерживать давление и усталостный срок службы значительно превосходят литые клапаны, что делает его особенно подходящим для работы при пульсационном давлении 600 фунтов при среднем и высоком давлении.
Функция двойной блокировки и стравливания (DBB): Оснащен двумя независимыми седлами для двунаправленного герметичного перекрытия. В полости корпуса клапана предусмотрен спускной/сливной клапан, позволяющий оперативно сбрасывать давление в полости и проверять целостность уплотнения. Он соответствует требованиям изоляции API 6D и предотвращает аномальное избыточное давление в полости клапана.
Фланцевые соединения или торцевые соединения под приварку: используются фланцы RF (с выступом) согласно ASME B16.5 или концы под приварку BW согласно ASME B16.25. Соединения обладают высокой прочностью и надежным уплотнением под давлением класса 600 фунтов и адаптируются к различным требованиям к трубопроводной системе.
Пожаробезопасная конструкция: соответствует API 607. В случае перегорания уплотнения из ПТФЭ/RPTFE между металлическим шариком и металлическим седлом образуется вторичное металлическое уплотнение для предотвращения утечки среды в условиях пожара.
Антистатическое устройство: между штоком, шаром и корпусом клапана установлены проводящие пружины, обеспечивающие постоянное рассеивание статического заряда, что подходит для легковоспламеняющихся и взрывоопасных сред, таких как природный газ и сырая нефть.
Противовыбросовая конструкция штока: шток имеет нижний буртик для предотвращения выброса штока в условиях аномального высокого давления (600 фунтов), что обеспечивает безопасность персонала и оборудования.
Система аварийной смазки уплотнений: Клапаны впрыска смазки входят в стандартную комплектацию седла и штока. В экстренных ситуациях можно ввести герметик для восстановления временной герметизации и обеспечения безопасного обслуживания.
Компактный и легкий: 6-дюймовая конструкция для среднего и высокого давления отличается умеренными размерами и контролируемым весом, что облегчает установку и интеграцию в смонтированное на раме оборудование и технологические модули станции.
Технические параметры
Номинальный размер : 6 дюймов (DN150)
Класс давления : 600 фунтов (PN100)
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/крышка клапана : ASTM A105N (нормализованная кованая углеродистая сталь); опционально A350 LF2 (низкотемпературная сталь -46℃) или A182 F316 (модернизация из нержавеющей стали)
Шар : A105N + ENP (химическое никелирование) / твердое хромирование / наплавка из нержавеющей стали.
Шток : A105N + ENP, дисперсионно-твердеющая нержавеющая сталь 17-4PH или SUS420.
Уплотнение седла : ПТФЭ/RPTFE (-29 ℃ ~ 180 ℃). PPL (-29 ℃ ~ 280 ℃). PEEK (-60 ℃ ~ 260 ℃). Металлическое уплотнение + гибкий графит (-29 ℃ ~ 425 ℃).
Набивка : Гибкий графит, армированный проволокой из инконеля или V-образными кольцами из ПТФЭ.
Прокладка : Гибкая спирально навитая прокладка из графитовой нержавеющей стали или металлическая кольцевая прокладка (восьмиугольная/овальная).
Болты : ASTM A193 B7/B7M (легированная сталь) или B8M (нержавеющая сталь) с гайками A194 2H/2HM/8M.
Торцевое соединение : фланцевое (RF, ASME B16.5); Стыковая сварка (BW, ASME B16.25, предпочтительно по API 6D)
Управление : Ручное (рычаг с запирающим устройством); опциональный червячный редуктор, пневматический (одинарного/двойного действия), электрический и пневмогидравлический привод
Стандарты проектирования : ASME B16.34, API 6D, API 608.
Стандарты контроля и испытаний : API 598, API 6D.
Сертификация DBB : Соответствует требованиям API 6D Приложение H и ISO 14313 DBB.
Монтажная длина : ASME B16.10.
Приложения
Нефтегазовые месторождения в холодных регионах: Устьевые станции, замерные и сборные станции на северных и высокоширотных месторождениях нефти и газа. Низкотемпературная вязкость A105N предотвращает хрупкое разрушение зимой.
Переработка, хранение и транспортировка природного газа: впускные и выпускные клапаны для городских пропускных пунктов, станций регулирования давления и каверн для хранения газа. Функция DBB поддерживает онлайн-тестирование уплотнений и сброс давления в полости клапана.
Низкотемпературные химические процессы: низкотемпературная изоляция выше -29℃ в воздухоразделительных установках, низкотемпературной промывке метанолом и системах сжижения CO₂.
Объекты хранения и транспортировки нефти: краны для приема, отправки, переключения резервуаров и краны для загрузки/выгрузки грузовых автомобилей/судов для резервуарных парков сырой нефти и нефтепродуктов. Функция DBB обеспечивает эксплуатационную безопасность.
Угольная химия и синтез аммиака: изоляция и переключение в технологических трубопроводах среднего и высокого давления. Прочность A105N соответствует условиям эксплуатации с синтез-газом и водородом.
Преимущества и ценность
Гарантированная низкотемпературная вязкость: нормализованный A105N с измельченной зернистой структурой повышает энергию удара при низкой температуре при -29 ℃ более чем на 30% по сравнению с A105. Это исключает хрупкое разрушение в холодных регионах и периодическую эксплуатацию при низких температурах, что позволяет избежать серьезных инцидентов, связанных с безопасностью.
Гарантия безопасности DBB: независимое двойное уплотнение и удаление воздуха из полости обеспечивают онлайн-проверку уплотнения и безопасный сброс давления. Он соответствует самым строгим спецификациям технологической изоляции и безопасности, предотвращая выход из строя уплотнения, вызванный аномальным избыточным давлением в полости.
Сбалансированная экономичность и надежность: материал A105N стоит значительно дешевле, чем нержавеющая сталь, с отличным балансом прочности и ударной вязкости в классе 600LB, что делает его экономически эффективным решением для низкотемпературных применений.
Простое и гибкое управление: конструкция с плавающим шаром проста и плавна, имеет умеренный рабочий крутящий момент при размере 6 дюймов через рычаг. Пневматическое/электрическое управление можно легко модернизировать для обеспечения совместимости с системами SCADA и DCS.
