J-VALVES
Дизайн функции
Конструкция из нержавеющей стали F304: Корпус клапана изготовлен из нержавеющей стали ASTM A182 F304 (0Cr18Ni9) с содержанием хромоникеля 18-8%. Он обеспечивает превосходную стойкость к атмосферной коррозии, а также устойчивость к слабым кислотам и щелочам, подходит для пара, воды, нефтепродуктов и других агрессивных сред, а также обладает превосходной стойкостью к окислению при повышенных температурах.

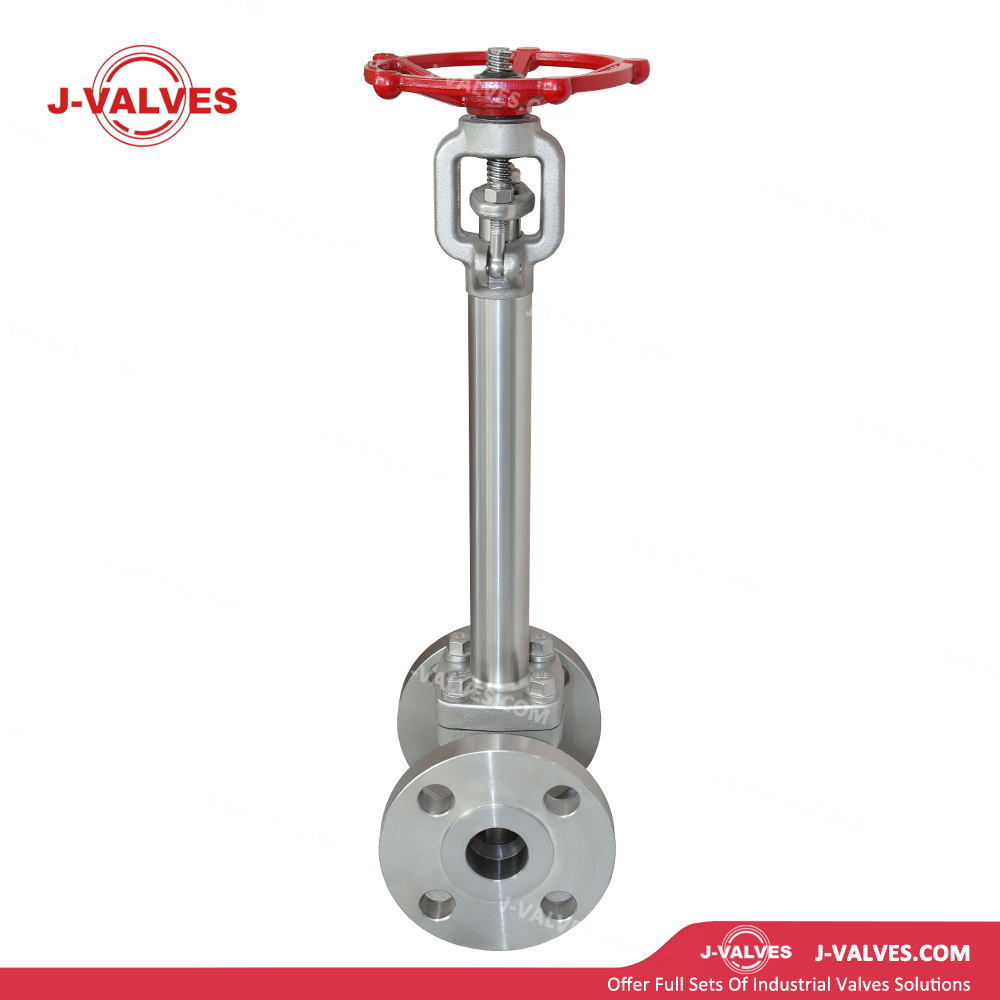

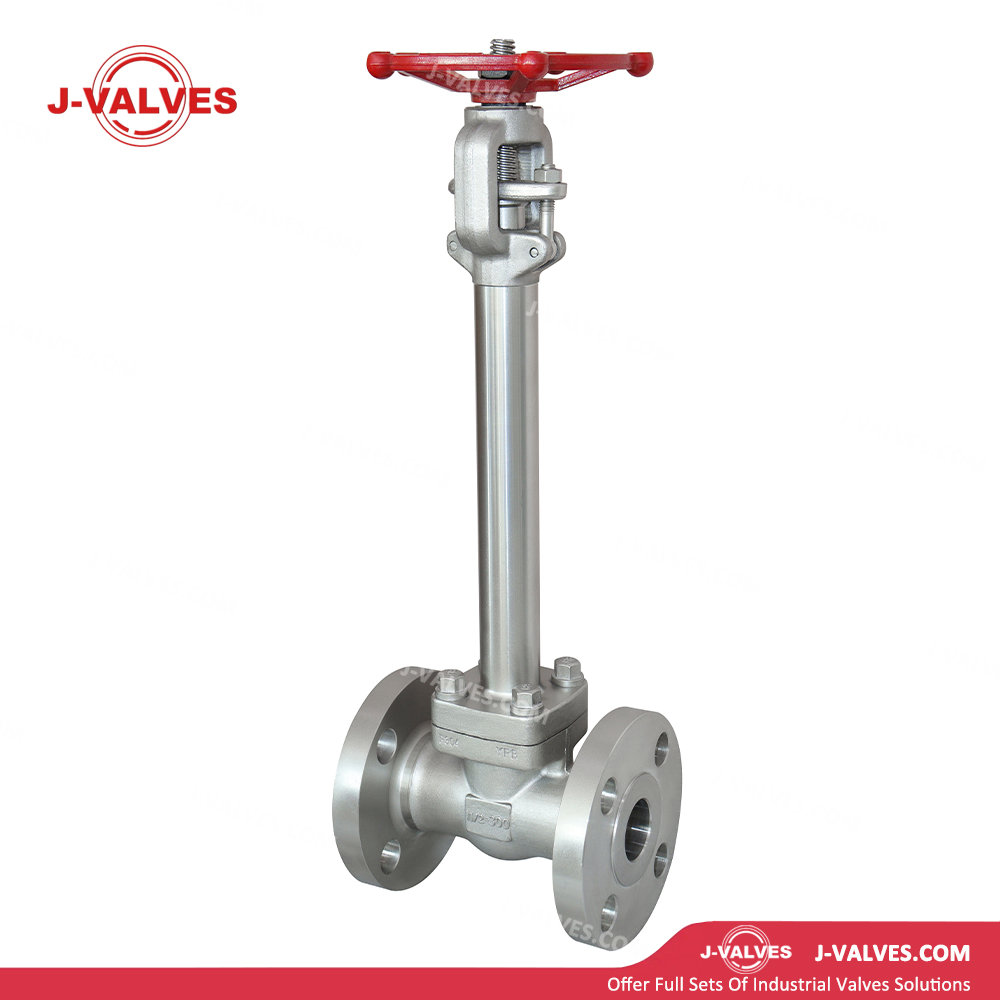

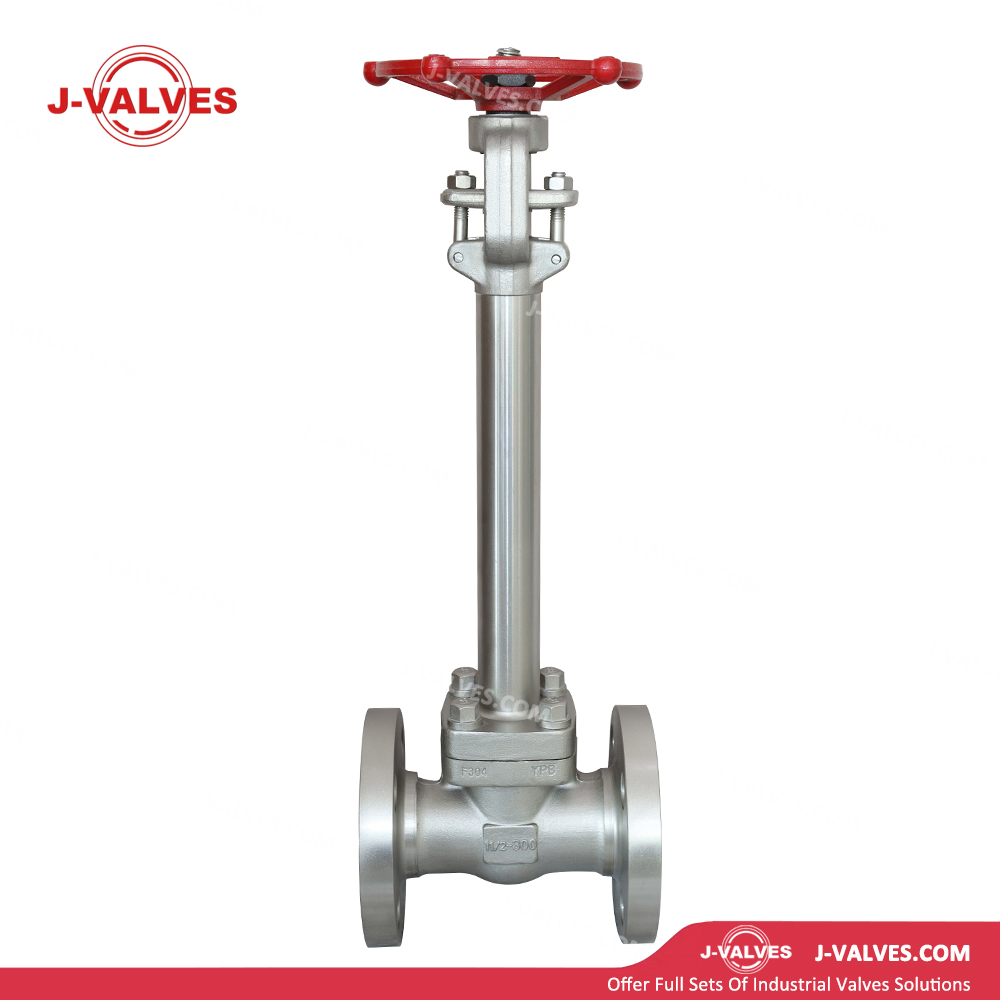

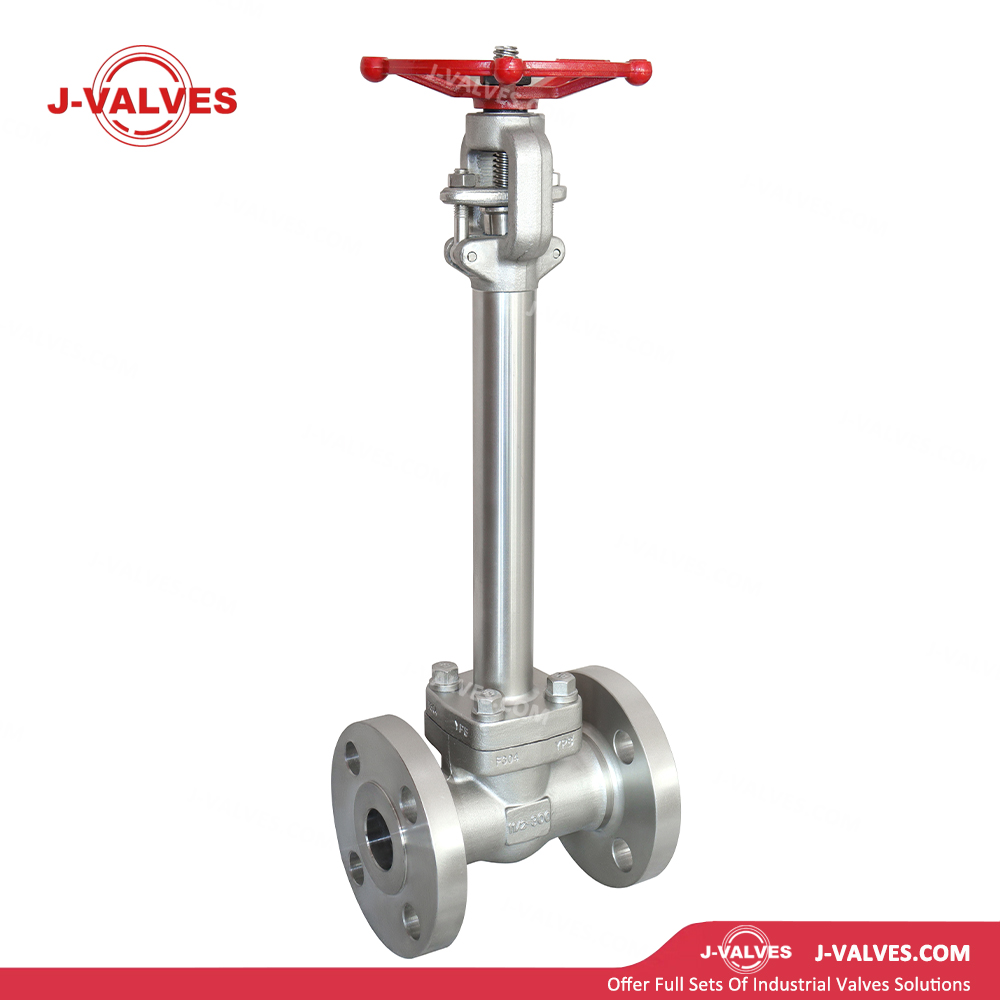

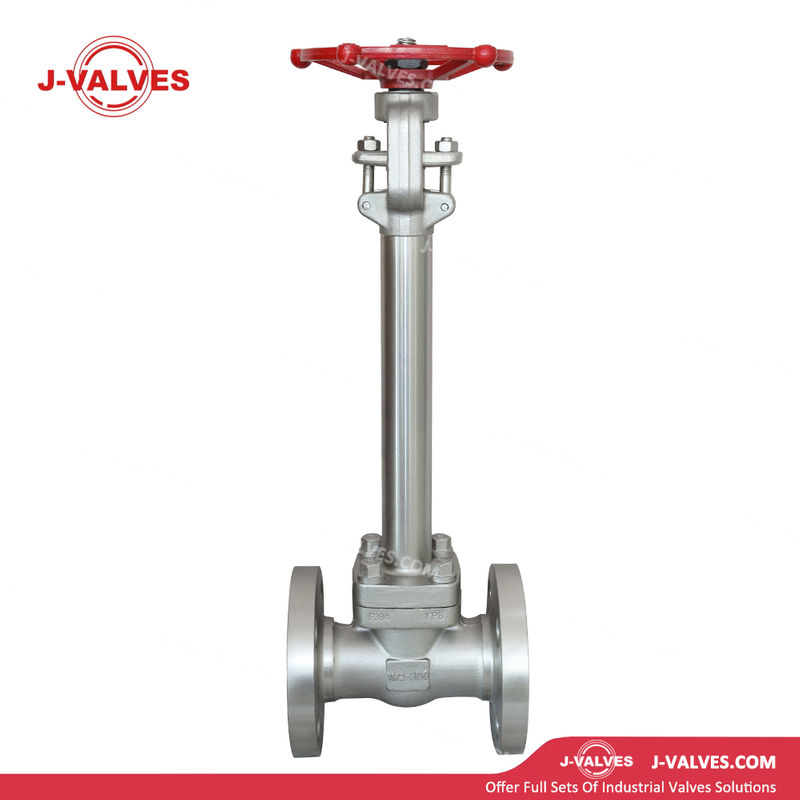

Удлиненная конструкция штока: Длина удлиненного штока настраивается в зависимости от условий эксплуатации (обычно 150–600 мм, регулируется в зависимости от глубины заглубления или толщины изоляции). Это помещает маховик/привод в легкодоступное положение, исключая работу внутри ям или изоляционных слоев, а также снижая сложность обслуживания и риски безопасности.

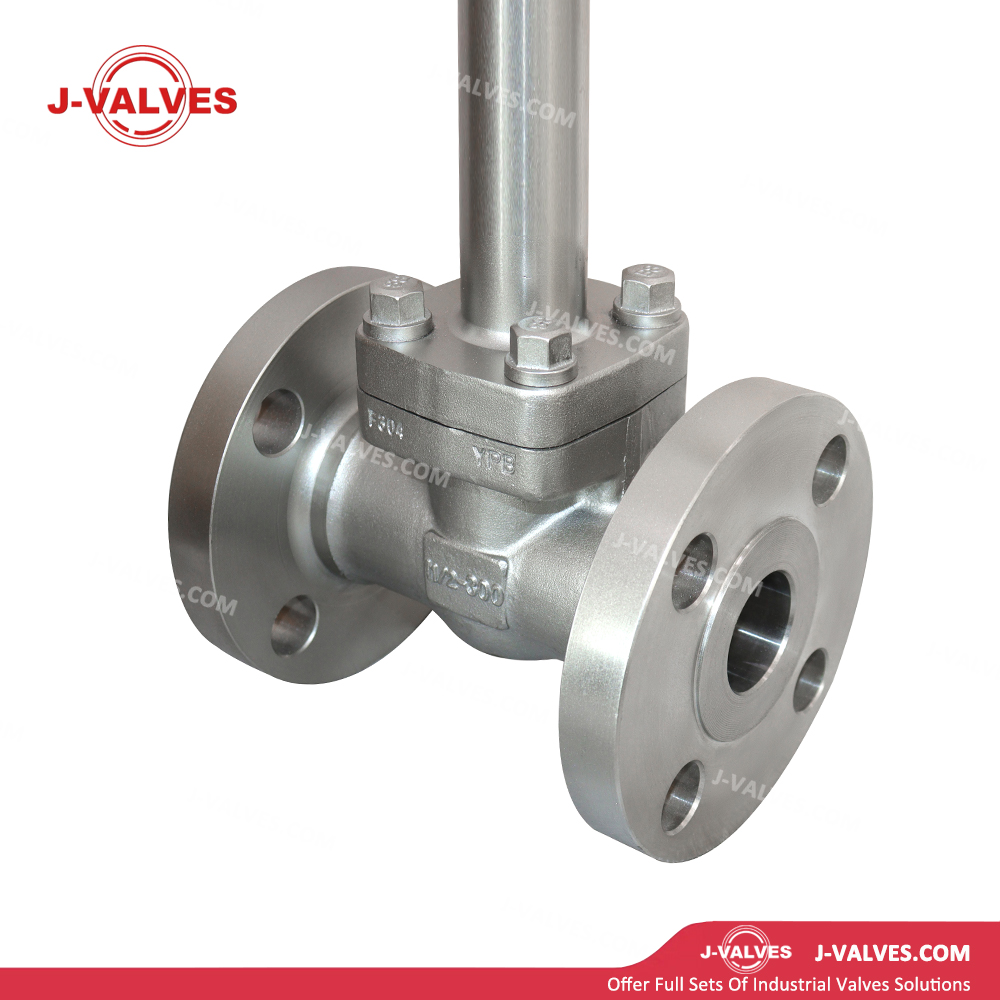

Фланцевое соединение: оба конца корпуса клапана оснащены фланцами RF (с выступающей поверхностью), соответствующими стандарту ASME B16.5, класс 300. Для нестандартного размера 5,5 дюйма размеры фланцев могут быть изменены по требованию или сопоставлены со стандартными фланцами 5 дюймов (DN125)/6 дюймов (DN150) для обеспечения надежного соединения трубопровода.
Низкий рабочий крутящий момент: ворота работают с линейным вертикальным движением без трения при вращении. В сочетании с антифрикционной конструкцией гайки штока рабочий крутящий момент значительно ниже, чем у шаровых кранов того же размера, что обеспечивает простоту ручного управления и позволяет использовать небольшие приводы.
Пожаробезопасная конструкция: соответствует стандартам API 607. Графитовые уплотнения и металлические уплотнительные компоненты сохраняют целостность уплотнения в условиях пожара, предотвращая утечку среды.
Выдувозащищенный шток: Шток представляет собой цельную кованую конструкцию с верхним креплением, противовыбросовыми ступенями и уплотнительными кольцами. Даже если сальник случайно ослабнет, шток останется удержанным на крышке для обеспечения эксплуатационной безопасности.
Графитовое уплотнение: В сальнике используется гибкая плетеная графитовая набивка или комбинированные графитовые кольца, устойчивые к температурам до +500℃ и выше. Оно отличается низким коэффициентом трения и превосходной самосмазкой, что обеспечивает долговременную надежность динамического уплотнения штока.
Конструкция направляющего ребра: внутренние направляющие ребра интегрированы в корпус клапана, чтобы удерживать затвор в правильном положении во время подъема и опускания, обеспечивая равномерную нагрузку на уплотнительные поверхности, предотвращая заедание и задиров, а также продлевая срок службы.
Технические спецификации
Номинальный размер : 5,5 дюйма (нестандартный, настраиваемый); дополнительные стандартные размеры 5 дюймов (DN125) или 6 дюймов (DN150)
Класс давления : 300 фунтов (класс 300, PN50), номинальное рабочее давление 51 бар (5,1 МПа).
Материал корпуса : ASTM A182 F304/F304L/F316/F316L (кованая нержавеющая сталь)
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/крышка : ASTM A182 F304/F304L/F316/F316L
Ворота : F304/F316 + наплавка из стеллита (уплотняющая поверхность)/встроенная закалка.
Шток : F304/F316/17‑4PH, высокопрочный и устойчивый к коррозии.
Седло : F304/F316 + наплавка из стеллита (уплотняющая поверхность)
Упаковка : гибкий плетеный графит/графитовые кольца/графит, армированный проволокой инконель (высокотемпературный тип).
Прокладка : спирально-навитая прокладка из нержавеющей стали (316L/графитовый наполнитель) / кольцевая прокладка RTJ.
Болты : ASTM A193 B8/B8M (коррозионностойкая нержавеющая сталь).
Гайки : ASTM A194 8/8M
Торцевое соединение : фланцевое (RF с выступом), ASME B16.5, класс 300; дополнительные приварные концы BW
Монтажное расстояние : ASME B16.10.
Управление : ручное (маховик, звездочка, удлинитель штока, стойка), пневматическое (линейный ход), электрическое (многооборотное, двухпозиционное/модулирующее), гидравлическое.
Стандарты проектирования : ASME B16.34, API 600, API 603.
Стандарты испытаний : API 598, API 6D.
Удлиненная длина штока : настраивается в зависимости от применения, обычно 150–600 мм. Для подземной эксплуатации рассчитывается на основе глубины закладки трубы + рабочего зазора; для изолированных линий в зависимости от толщины изоляции + рабочий зазор.
Приложения
Подземные трубопроводные системы: используются в качестве 5,5-дюймовых ответвлений в подземных трубопроводах городского газа, отопления, водоснабжения и канализации. Удлиненный шток размещает маховик над уровнем земли, что позволяет работать без приямков для клапанов и снижает затраты на гражданское строительство.
Трубопроводы высокотемпературного пара: применяются в 5,5-дюймовых паровых отводах высокого давления на электростанциях и химических заводах. Материал F304 выдерживает температуру до 500 ℃, а удлиненный шток предотвращает контакт операторов с высокотемпературными корпусами клапанов, обеспечивая безопасность персонала.
Морские и морские платформы: используются в 5,5-дюймовых подземных или подпалубных трубопроводах для морской воды, пожаротушения, трюмных системах. Нержавеющая сталь F304 устойчива к коррозии в морской воде, а удлиненный шток обеспечивает удобную работу на палубе.
Химические коррозионные среды: подходят для 5,5-дюймовых трубопроводов, транспортирующих слабые кислоты, слабые щелочи, растворы солей и другие общие коррозионные среды. Нержавеющая сталь F304 обеспечивает превосходную коррозионную стойкость по сравнению с углеродистой сталью, продлевая срок службы клапана.
Общепромышленное обслуживание: идеально подходит для изоляции и перекрытия 5,5-дюймовой воды, масла, газа и других сред, особенно в условиях ограниченного рабочего пространства, подземной установки или изолированных условий при высоких температурах.
Преимущества и ценность
Удобство эксплуатации: удлиненный шток размещает рабочую точку над землей или изоляцией, что позволяет избежать ямочных работ и высокотемпературного контакта. Это снижает эксплуатационные трудности и риски безопасности, повышая эффективность технического обслуживания более чем на 50%.
Коррозионная стойкость нержавеющей стали: нержавеющая сталь F304 устойчива к атмосферной коррозии, слабым кислотам и щелочам, подходит для пара, воды и других агрессивных сред. Срок службы его в несколько раз превышает срок службы клапанов из углеродистой стали, что снижает частоту замены.
Экономичная подземная установка: исключает или сводит к минимуму строительство приямков для клапанов, сокращая затраты на гражданское строительство более чем на 30%, что особенно подходит для городских районов с плотной трубопроводной сетью.
Адаптивность к высоким температурам: графитовая набивка выдерживает температуру до +500 ℃, а F304 сохраняет стабильную прочность при высоких температурах, подходит для пара, горячего масла и других высокотемпературных условий без термического разрушения мягких уплотнений.
Чрезвычайно низкое сопротивление потоку: при полном открытии заслонка полностью втягивается в крышку, обеспечивая прямой, беспрепятственный путь потока с почти нулевой потерей давления, что снижает потребление энергии при перекачке и идеально подходит для изоляции большого расхода.
Надежное уплотнение: гибкий клин автоматически компенсирует несоосность уплотняющей поверхности за счет последовательного двунаправленного уплотнения, обеспечивая нулевую утечку при давлении класса 300, что соответствует требованиям по изоляции трубопровода и безопасности при обслуживании.
Гибкое приведение в действие: низкий линейный рабочий крутящий момент поддерживает маховик, звездочку, пневматический, электрический и другие методы приведения в действие, что позволяет легко интегрировать его в автоматизированные системы управления для дистанционного управления.
Совместимость с нестандартными размерами: нестандартное отверстие диаметром 5,5 дюйма можно настроить в соответствии с трубопроводами заказчика или адаптировать к стандартным фланцам диаметром 5 или 6 дюймов, выполняя индивидуальные требования к специальным трубопроводным системам.
