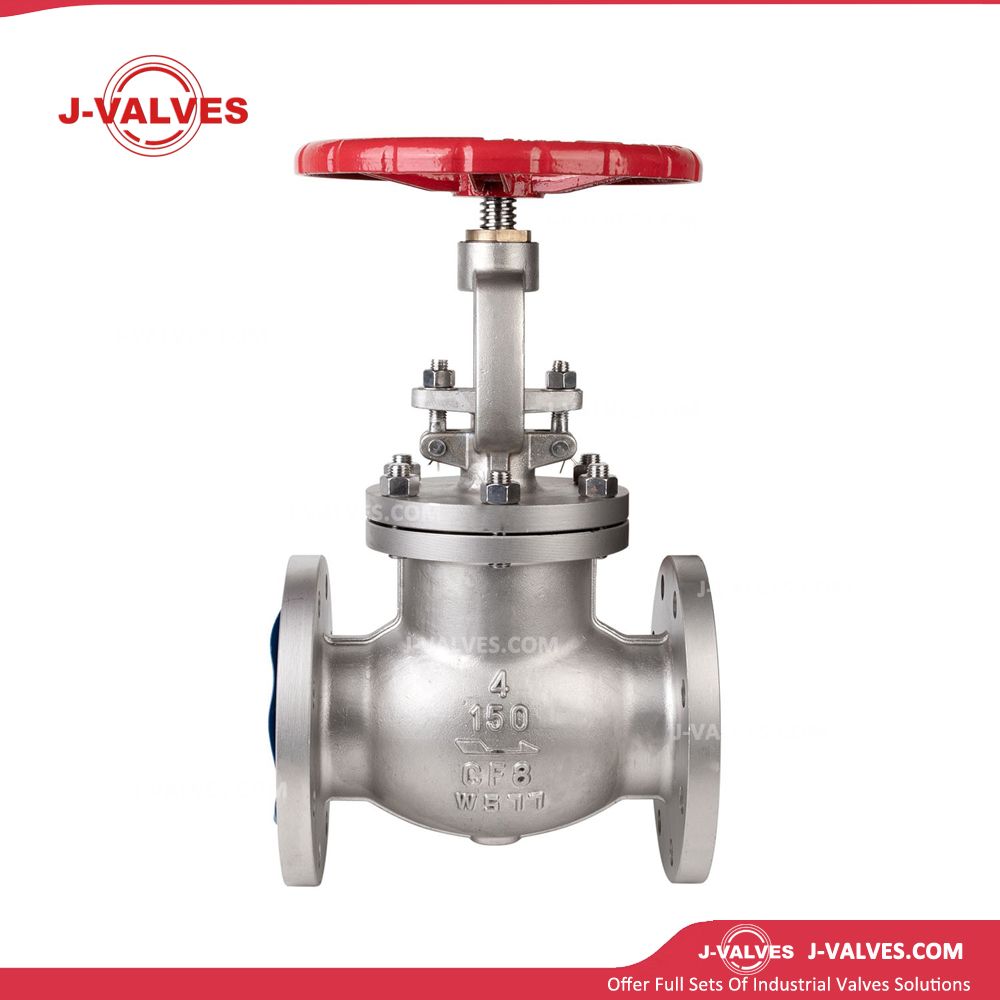

J-VALVES
Особенности конструкции
Материал из нержавеющей стали: Корпус клапана изготовлен из прецизионного литья или кованой нержавеющей стали, в том числе CF8 (304), CF8M (316), CF3 (304L), CF3M (316L) и т. д., обладает превосходной коррозионной стойкостью и подходит для условий эксплуатации, варьирующихся от слабокоррозионных до высококоррозионных сред.
Дополнительные конструкции: прямой узор/угловой узор/Y-образный узор
Прямой профиль (Т-тип): Наиболее распространенная конструкция с умеренным сопротивлением потоку, подходящая для общих условий работы.
Угловая схема (тип 90°): изменяет направление потока на 90°, упрощает компоновку трубопроводов и экономит колена.
Y-образная форма (тип с косым штоком): канал потока имеет Y-образную форму с сопротивлением потоку, близким к сопротивлению задвижек, что идеально подходит для применений с высоким перепадом давления и низким сопротивлением потоку.
Точная посадка диска и седла: Диск является сменным. Уплотнение из твердого металла достигается за счет наплавки сплава Stellite на уплотнительные поверхности или использования цельной нержавеющей стали; нулевая утечка достигается за счет встроенных мягких уплотнительных материалов, таких как PTFE и PPL.
Конструкция с подъемным штоком: шток приводит диск в вертикальное положение, имеет короткий ход открытия/закрытия и стабильный рабочий крутящий момент, подходит для частого регулирования.
Дополнительное сильфонное уплотнение: шток оснащен металлическим сильфонным уплотнением для обеспечения нулевой внешней утечки на штоке, что соответствует требованиям к токсичным, легковоспламеняющимся, ценным средам или строгим экологическим нормам.
Конструкция заднего сиденья: между штоком и крышкой в полностью открытом положении образуется металлическое уплотнение, позволяющее оперативно заменять уплотнение и повышающее эксплуатационную готовность системы.
Управление маховиком/приводом: Стандартное управление с помощью маховика; Может быть оснащен приводами, пневматическими, электрическими или гидравлическими приводами для дистанционного управления и автоматизации.
Четкая индикация направления потока: стрелка потока отлита на корпусе клапана, чтобы обеспечить правильную установку с низким входным и высоким выходным отверстием, оптимизируя характеристики уплотнения и срок службы.
Технические параметры
Диапазон размеров: от 1/2 ″ до 24 ″ (DN15 до DN600)
Класс давления: от 150 фунтов до 2500 фунтов (PN20 до PN420)
Диапазон температуры: от -29 до +425 ℃
Материалы
Корпус клапана: CF8, CF8M, CF3, CF3M, CK20, CN7M (сплав 20)
Диск/Седло: CF8+Стеллит, CF8M+Стеллит, SS316, SS316L, Монель, Хастеллой
Стержень: SS304, SS316, SS316L, 17-4PH, XM-19
Упаковка: ПТФЭ, гибкий графит, плетеный графит, низкотемпературный графит.
Прокладки : Спирально-навитые прокладки (304/316 + графит), металлические кольцевые прокладки (восьмиугольные, овальные).
Конечные соединения
Фланцевый : RF, RTJ, FM, в соответствии с ASME B16.5.
Сварные : BW (стыковая сварка), SW (раструбная сварка)
Резьбовое соединение : NPT, BSP (маленькое отверстие).
Управление : маховик, ударный маховик, привод, пневматический, электрический, гидравлический.
Стандарты проектирования : ASME B16.34, API 602, BS 1873.
Стандарты тестирования : API 598, API 6D.
Лица на личную размеры: ASME B16.10
Приложения
Химическая промышленность : Точное регулирование и надежное отключение кислот, щелочей, солей, органических растворителей и полимерных жидкостей, защита реакторов и последующего оборудования.
Нефтепереработка : контроль высокотемпературной нефти и газа под высоким давлением в установках атмосферной и вакуумной дистилляции, каталитического крекинга и гидрирования.
Фармацевтическая промышленность : Соответствует требованиям GMP и FDA, используется для регулирования чистоты пара и технологических сред при производстве API и рецептур; Тип сильфонного уплотнения обеспечивает нулевое загрязнение.
Продукты питания и напитки : Гигиенический контроль в системах очистки CIP/SIP, трубопроводах для сиропа и молочных продуктов; Материал 316L соответствует стандартам 3A.
Судостроение и судостроение : системы охлаждения морской водой, системы балластной воды и системы трюмных вод; Материал CF8M устойчив к коррозии в морской воде.
Энергетика: Регулирование высокой температуры и высокого давления в питательной воде котлов, главных паровых и вытяжных системах; Кованые корпуса клапанов соответствуют нормам ASME Раздел I для котлов.
СПГ и криогенная техника: материал CF8/CF3M с удлиненной крышкой, подходит для криогенных сред, таких как СПГ, LOX и LIN, при температуре -196 ℃.
Охрана окружающей среды и очистка воды : Контроль агрессивных сред при очистке сточных вод, повторном использовании оборотной воды и системах десульфурации дымовых газов.
Бумажная промышленность : регулирование и изоляция черного щелока, белого щелока и отбеливающих химикатов, устойчивых к сильно агрессивным средам.
Преимущества и ценность
Отличные характеристики регулирования : линейное движение между диском и седлом в сочетании с различными конструкциями углов конуса обеспечивает равнопроцентные или линейные характеристики потока для удовлетворения требований точного управления процессом.
Высокая надежность уплотнения : Металлическое уплотнение выдерживает высокую температуру и давление; мягкое уплотнение обеспечивает нулевую утечку класса VI; Вариант с сильфоном полностью исключает риск внешней утечки штока.
Широкая совместимость с материалами : Полная серия нержавеющих сталей, включая 304/316/316L/сплав 20, охватывающая полный диапазон условий: от легкой до сильной коррозии и от низких до высоких температур.
Экономичное и удобное обслуживание : Диск и седло можно заменять по отдельности, без полного снятия клапана; Конструкция заднего сиденья позволяет производить замену набивки под давлением.
Надежная совместимость со стандартами : Соответствует основным мировым стандартам, включая ASME, API, ISO и GB, что облегчает проектирование, выбор и закупки для международных проектов.
