J-VALVES

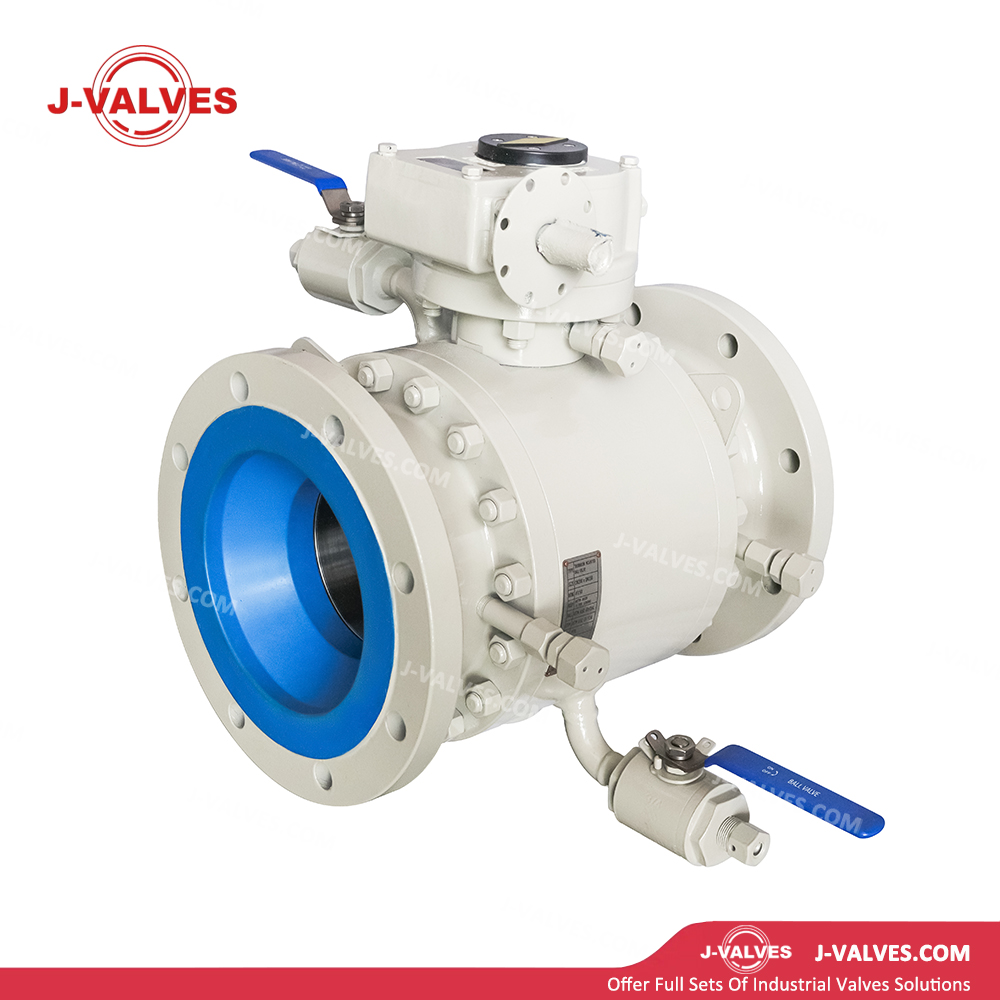

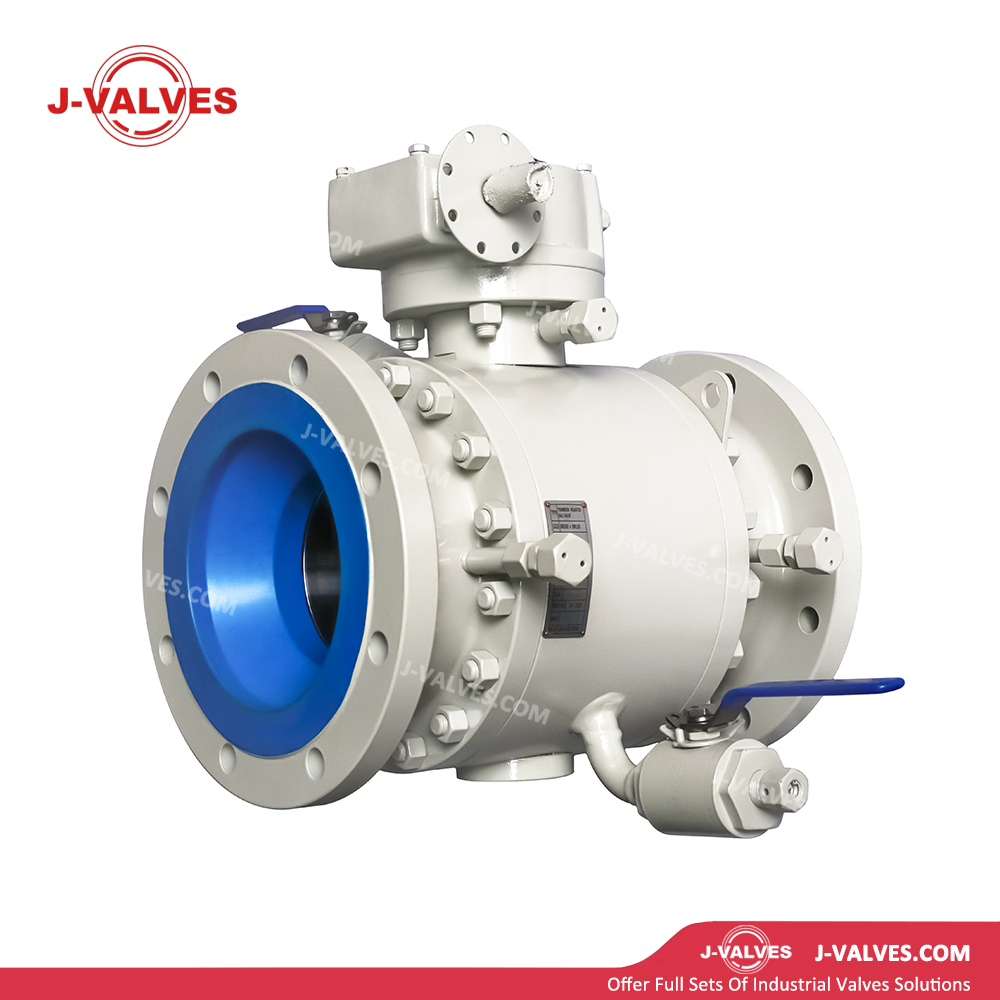

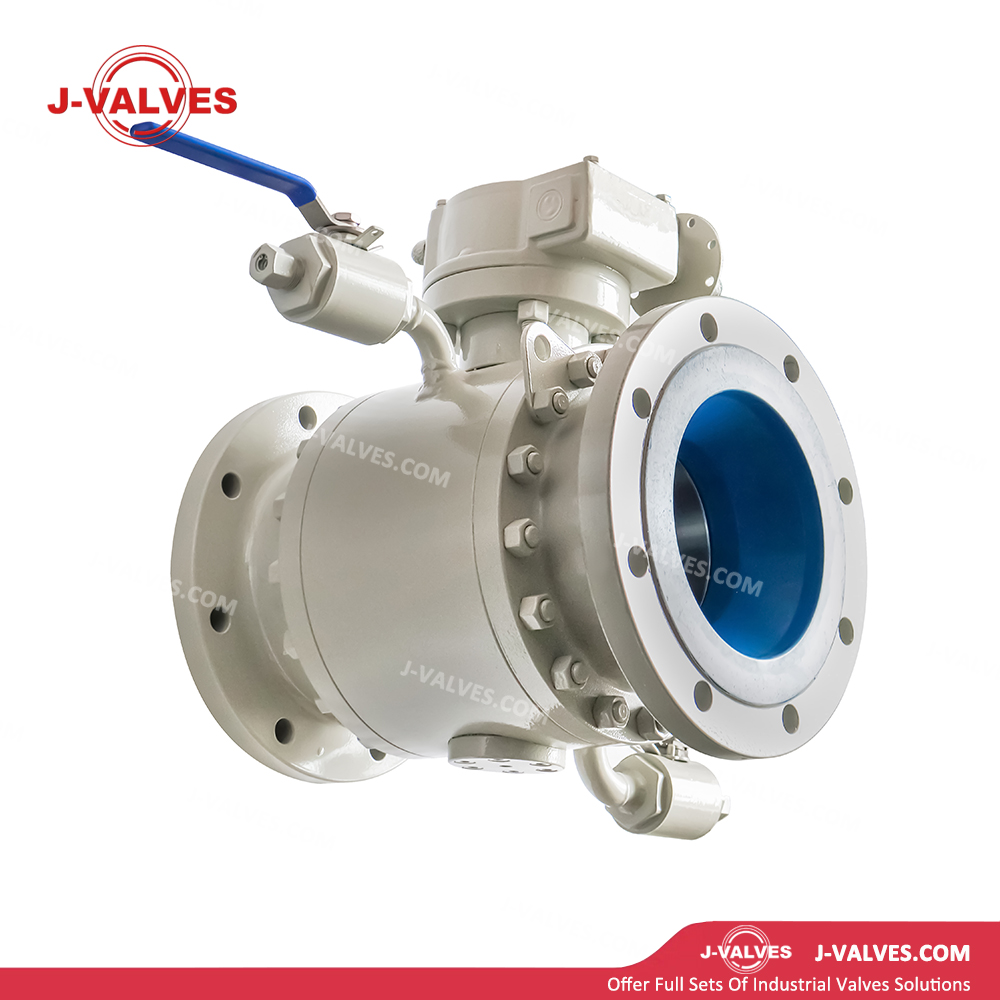

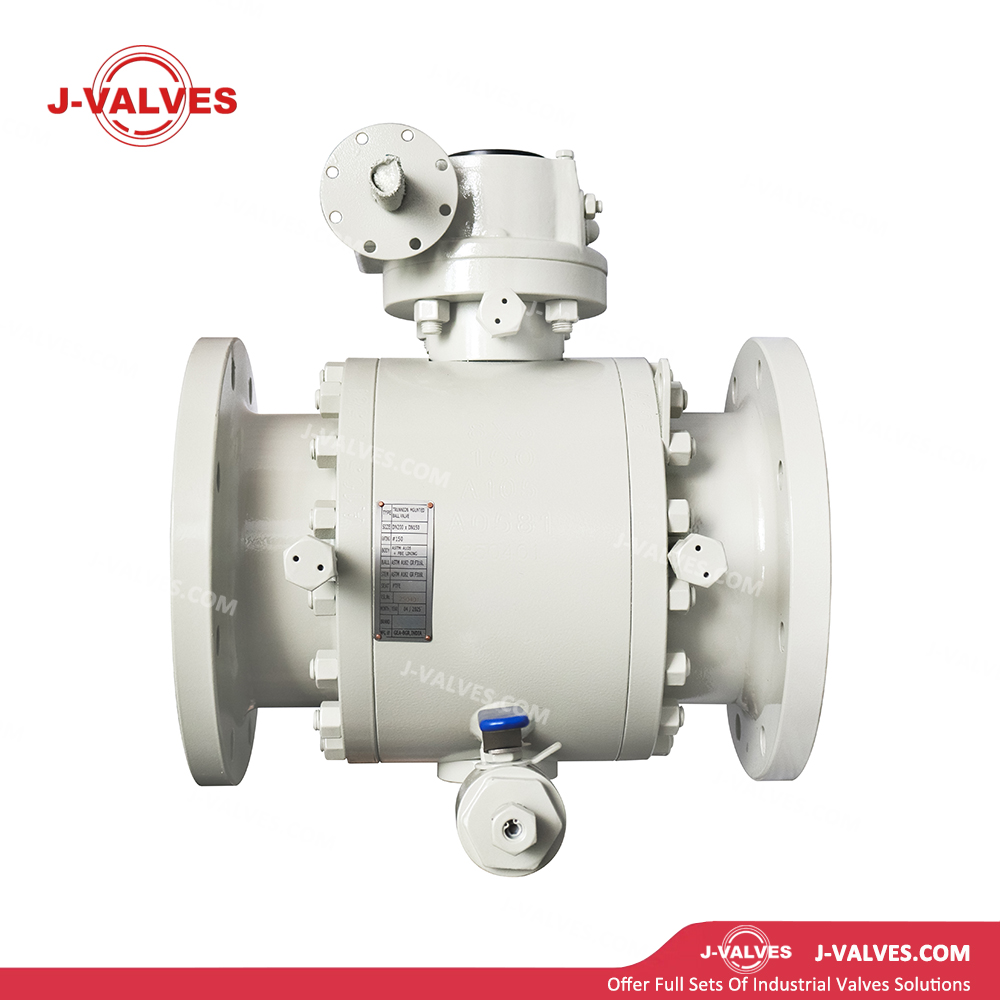

8 'x6' 150LB A105 3PC Шаровой клапан с цапфой Игольчатые клапаны с двойным сливом DBB Функциональный шаровой клапан
Структурные особенности
Корпус из кованой углеродистой стали A105: Корпус изготовлен из кованой углеродистой стали ASTM A105, обеспечивающей высокую прочность, отличную устойчивость к давлению и хорошую обрабатываемость для применений при средних и высоких температурах.
Конструкция корпуса из трех частей: корпус разделен на левую, правую и центральную части, что позволяет осуществлять разборку и техническое обслуживание в режиме онлайн, не снимая весь клапан с трубопровода.
Шаровая конструкция с цапфой: Шарик поддерживается верхним и нижним подшипниками, что предотвращает смещение при среднем давлении, обеспечивает стабильное уплотнение и работу с низким крутящим моментом для применений с большим диаметром отверстия и высоким расходом.
Фланцевое соединение: фланцевое соединение RF (с выступающей поверхностью) согласно ASME B16.5, класс давления 150 фунтов, обеспечивающее надежную установку и герметизацию.

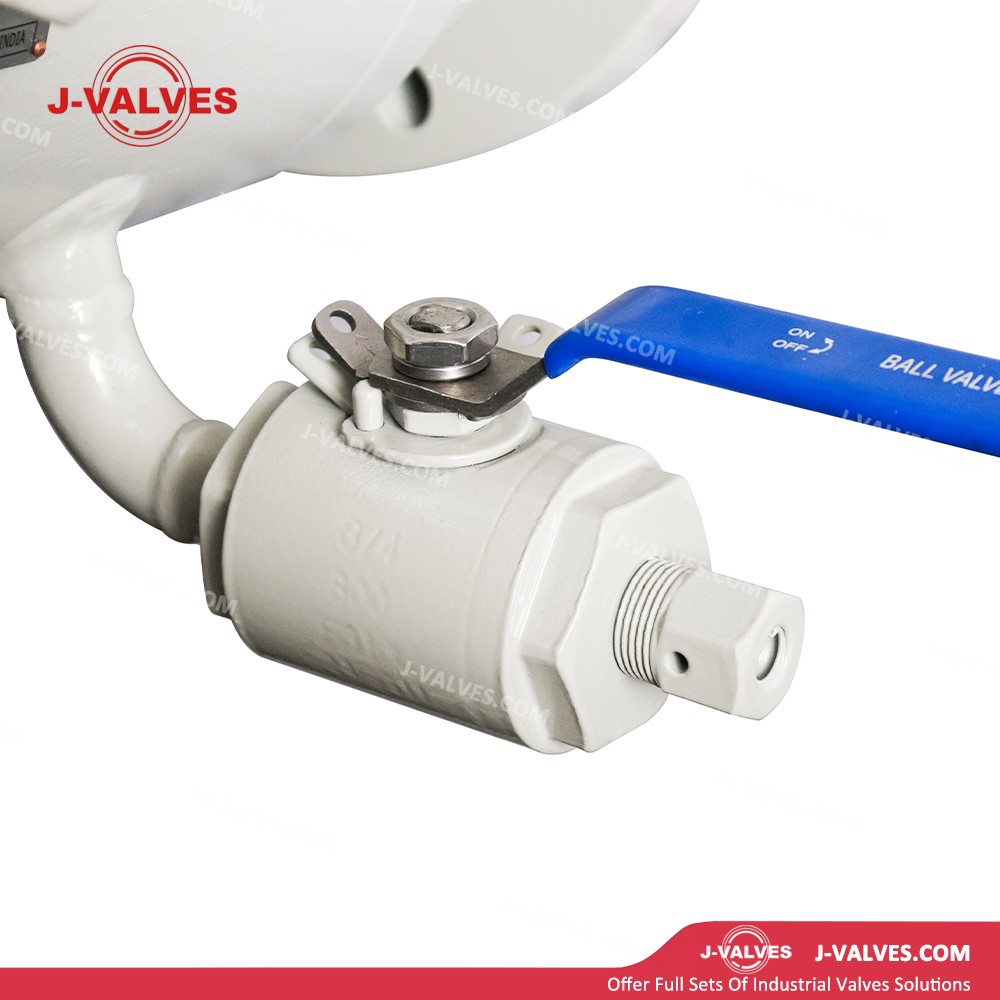

Интеграция двойных спускных клапанов (функция DBB). Два спускных игольчатых клапана встроены с обеих сторон корпуса, что обеспечивает функциональность двойной блокировки и спуска для безопасной вентиляции полости и дренажа после закрытия клапана, обеспечивая надежную изоляцию технологического процесса.
Пожаробезопасная конструкция: соответствует стандарту API 607, сохраняет герметичность даже в условиях пожара и предотвращает утечку среды.
Антистатическое устройство: встроенное антистатическое устройство эффективно предотвращает накопление статического электричества, снижая риск возгорания и взрыва.
Противовыбросовая конструкция штока: шток имеет противовыбросовую функцию, обеспечивающую эксплуатационную безопасность и предотвращающую выброс штока при аномальном давлении.

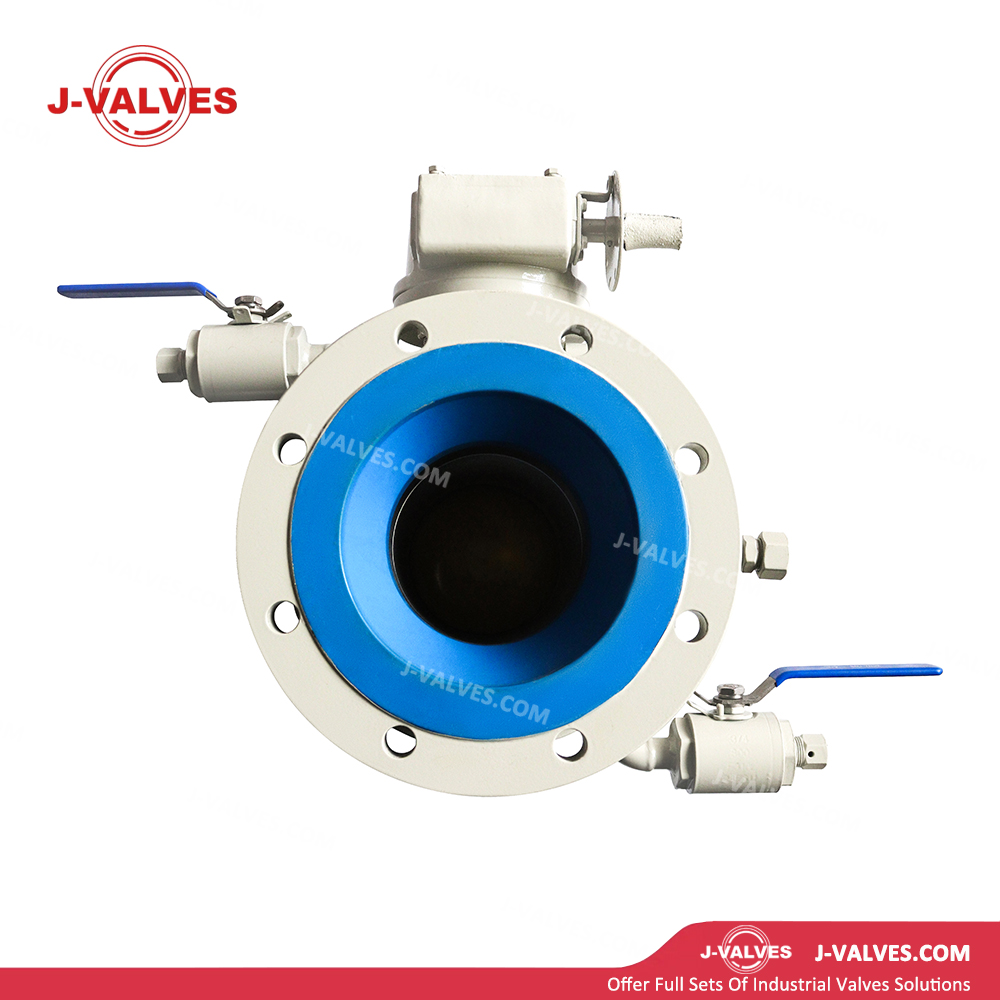

Конструкция с уменьшенным проходным отверстием большого диаметра (8 x 6 дюймов): 8-дюймовый корпус с проходным отверстием 6 дюймов, конструкция с уменьшенным отверстием, обеспечивающая достаточную пропускную способность при одновременном снижении веса и стоимости клапана для применений, не требующих полного отверстия.
Технические спецификации
Параметр | Спецификация |
Размер | 1/2'~56' (Ду15~Ду1400) |
Класс давления | 150 фунт ~ 2500 фунтов (PN20 ~ PN420) |
Температурная диапазон | -29°С ~ 425°С |
Материал тела | ASTM A105 Кованая углеродистая сталь |
Материал мяча | A105 + ENP (химическое никелирование) или нержавеющая сталь 304/316. |
Материал стебля | A105 + ENP или нержавеющая сталь 17-4PH |
Материал места | ПТФЭ, ПТФЭ, ППЛ, металлическое твердое уплотнение (стеллитовый сплав) |
Уплотнение материал | ПТФЭ, РПТФЭ, гибкий графит |
Тип соединения | Фланцевое соединение (RF) согласно ASME B16.5 |
Тип операции | Ручной (управление коробкой передач), электрический, пневматический |
Стандарт дизайна | ASME B16.34, API 6D, API 608 |
Стандарт тестирования | API 598, API 6D, ISO 5208 |
Лицом к лицу измерение | Согласно стандарту ASME B16.10 |
Спецификация выпускного клапана | Соединение 1/2 дюйма NPT или фланцевое, игольчатый клапан из нержавеющей стали |
Поля приложения
Нефть и газ: магистральные трубопроводы, сборные станции, предприятия по переработке нефти и газа для изоляции и вентиляции среды, соответствующие требованиям безопасности DBB.
Нефтехимия: изоляция процессов на нефтеперерабатывающих установках и в системах химических реакций, предотвращение перекрестного загрязнения среды и обеспечение безопасности технического обслуживания.
Производство электроэнергии: Изоляция трубопроводов пара, воды и топливной системы на тепловых и атомных электростанциях.
Угольная химия: контроль среды при высоких температурах и высоком давлении на установках газификации угля и переработке угля в жидкость.
Городской газ: Изоляция и вентиляция трубопроводов на городских газораспределительных станциях и станциях регулирования давления.
Общая промышленность: Контроль и изоляция воды, нефти, газа и других сред в трубопроводных системах большого диаметра.
Преимущества и ценность
Высокая надежность: кованая углеродистая сталь A105 и конструкция шара, установленного на цапфе, обеспечивают стабильную работу в условиях большого диаметра и высокого перепада давления, сокращая частоту технического обслуживания и время простоя.
Защитная изоляция DBB: встроенные двойные спускные клапаны обеспечивают функциональность двойной блокировки и спуска, соответствуют API 6D и стандартам технологической безопасности, обеспечивая полную разгерметизацию полости перед техническим обслуживанием и защищая безопасность персонала.
Простота обслуживания: конструкция корпуса, состоящая из трех частей, обеспечивает оперативное обслуживание, позволяя заменять седла, уплотнения и другие изнашиваемые детали без остановки всего трубопровода, что значительно снижает затраты на техническое обслуживание.
Регулирование расхода с большим отверстием: конструкция с уменьшенным проходным отверстием 8x6 обеспечивает высокую пропускную способность, одновременно оптимизируя вес и стоимость клапана для применений с большим расходом.
Широкая применимость: несколько вариантов материала седла (мягкое/жесткое уплотнение) и широкий температурный диапазон позволяют адаптироваться к различным сложным условиям работы и характеристикам среды.
Экономическая эффективность: встроенная функциональность DBB устраняет необходимость установки дополнительного выпускного клапана, снижая сложность трубопроводной системы и затраты на установку.
