J-VALVES

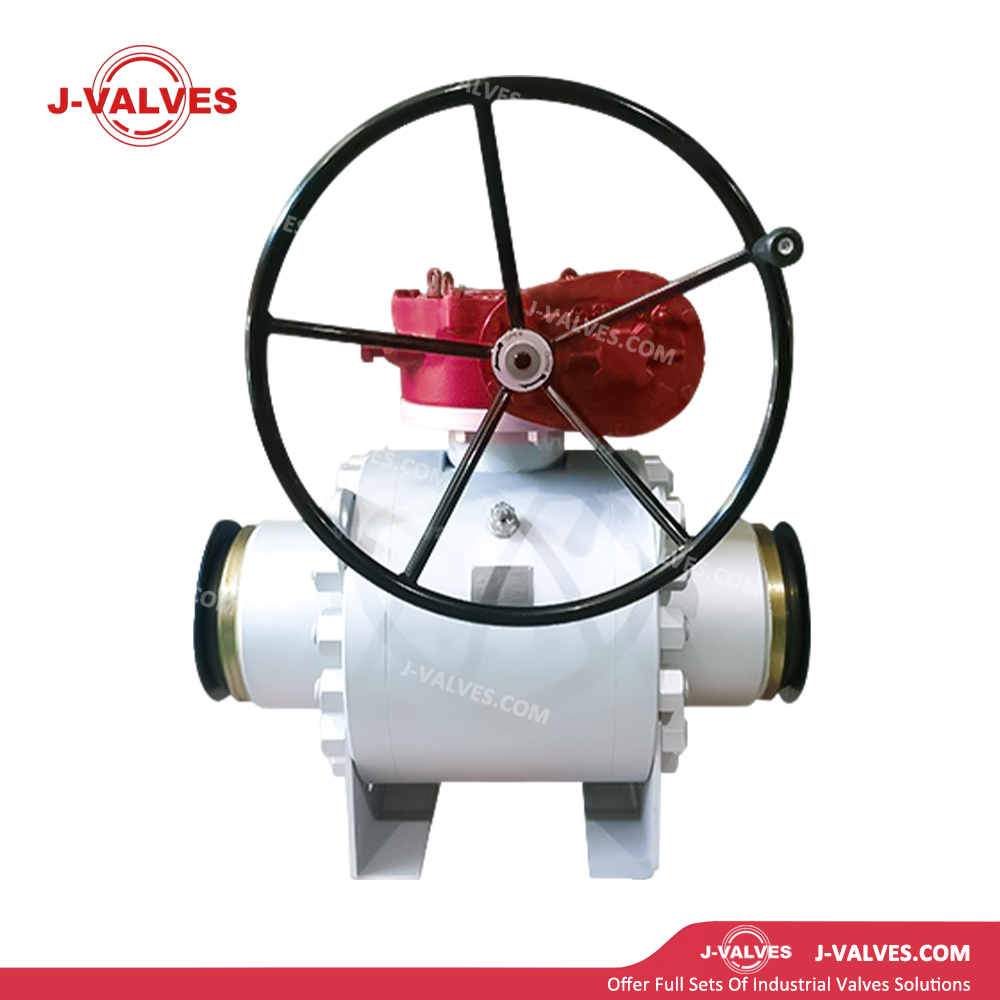

3PC Шаровой кран с цапфой и сваркой встык
Конструкция корпуса из трех частей: корпус клапана разделен на левый корпус, правый корпус и центральный корпус, что позволяет проводить техническое обслуживание на месте и замену внутренних компонентов без полной разборки клапана с трубопровода.
Конструкция шара, установленного на цапфе: Шар закреплен верхней и нижней осями цапфы; Среднее давление воспринимается седлами клапана, а не шаром, что позволяет избежать смещения шара и делает клапан идеальным для приложений с высоким давлением и больших размеров.
Торцевое соединение под сварку: размеры торца соответствуют стандарту ASME B16.25 для формирования постоянных высоконадежных сварных соединений.
Конструкция с двойным седлом: седла имеют структуру с двойным поршневым эффектом (DPE) или одинарным поршневым эффектом (SPE) для реализации двунаправленного или однонаправленного уплотнения соответственно.
Пожаробезопасная конструкция: Разработана и сертифицирована в соответствии с API 6FA и API 607, обеспечивает герметичность металл-металл при пожаре для предотвращения утечки опасной среды.
Антистатическое устройство: встроенные антистатические пружины и стальные шарики гарантируют постоянную электрическую проводимость между шариком, штоком и корпусом во избежание накопления статического заряда.
Конструкция штока с защитой от выброса: В нижней части штока расположена плечевая конструкция, фиксирующая шток в нужном положении и предотвращающая выброс штока при аномальном скачке давления.
Низкий рабочий крутящий момент: в сочетании с прецизионными подшипниками с шаровой опорой клапан имеет низкий рабочий крутящий момент и совместим с приводами меньшего размера.
Система аварийного впрыска смазки: масленки установлены на седлах и штоке; уплотнительную смазку можно впрыскивать в экстренном случае для восстановления характеристик уплотнения в случае его повреждения.
Параметр Элемент | Детали спецификации |
Размер диапазона | 2'~60' (Ду50~Ду1500) |
Класс давления | Класс 150LB～Класс 2500LB (PN20～PN420) |
Рабочая температура | -46℃～+200℃; криогенный тип до -196℃ |
Материал тела | А105, А350 ЛФ2, А182 Ф304, А182 Ф316, А182 Ф316Л |
Материал мяча | A182 F304 / A182 F316 / A182 F316L, дополнительная закалка поверхности |
Материал стебля | А182 Ф304, А182 Ф316, А182 Ф316Л |
Уплотнение материал | ПТФЭ, RPTFE, PPL, PEEK, металлическое жесткое уплотнение из сплава стеллита/никеля. |
Конечное соединение | Стыковая сварка BW, соответствует ASME B16.25. |
Режим работы | Ручной рычаг, червячная передача, пневматическая, электрическая, гидравлическая |
Стандарт дизайна | API 6D, ASME B16.34, ГБ/Т 12237 |
Стандарт тестирования | API 6D, API 598, ISO 5208 |
Стандарт пожарной безопасности | API 6FA, API 607 |
Лицом к лицу измерение | Соответствует API 6D и ASME B16.10. |
Нефть и природный газ: используется для отключения и обходного управления на магистральных газопроводах, сборных станциях, компрессорных станциях и подземных хранилищах газа.
Химическая промышленность: Обеспечивает среднюю изоляцию для реакционных систем высокого давления, установок высокотемпературного крекинга и установок полимеризации в жестких рабочих условиях.
Энергетика: Применяется для регулирования систем пара, питательной воды и топливопроводов на тепловых, атомных и новых энергетических станциях.
Угольно-химическая промышленность: Оборудована трубопроводами подачи угольного шлама и синтез-газа высокого давления для установок газификации угля, синтеза аммиака и производства метанола.
Обслуживание СПГ и сжиженного нефтяного газа: Подходит для криогенных условий работы при высоком давлении на терминалах приема СПГ, а также в системах хранения и транспортировки сжиженного нефтяного газа.
Городское газораспределение: осуществляет отключение природного газа под высоким давлением и распределение потока на городских запорных станциях, станциях регулирования давления и распределительных станциях.
Общепромышленное обслуживание: Обеспечивает надежную изоляцию трубопроводов высокого давления большого диаметра, по которым транспортируется пар, мазут и различные химические технологические жидкости.
Превосходная способность выдерживать давление: конструкция шара с цапфой исключает среднюю осевую нагрузку на шар, обеспечивая стабильную работу при высоком давлении до класса 2500 и обеспечивая эксплуатационную безопасность всего трубопровода.
Постоянное сварное соединение без утечек: конструкция со стыковой сваркой устраняет риск утечки прокладки фланцевого соединения, подходит для подземных трубопроводов, надземной установки и в средах с высокой вибрацией, а также не требует технического обслуживания постоянного сварного соединения.
Надежное двунаправленное уплотнение: конструкция седла с двойным поршневым эффектом обеспечивает подлинную двустороннюю нулевую утечку независимо от направления потока среды.
Простое обслуживание в линии: разъемный корпус, состоящий из трех частей, позволяет заменять седло и уплотнение, не снимая весь клапан с трубы, что значительно сокращает время простоя оборудования и производственные потери.
Полнопроходное и низкое сопротивление потоку: Полнопроходная внутренняя конструкция минимизирует сопротивление жидкости и перепад давления, обеспечивая плавную очистку скребками через трубопровод.
Отличная совместимость с автоматизацией: характеристика низкого крутящего момента подходит для нескольких типов приводов, что упрощает дистанционное управление и автоматическое управление трубопроводом.
Сверхдолгий срок службы: критически важные движущиеся детали имеют закалку поверхности и уплотнительные материалы премиум-класса, что обеспечивает срок службы более 20 лет.
Оптимизированная совокупная стоимость владения. Несмотря на более высокие первоначальные затраты на закупку по сравнению с кранами с плавающим шаром, чрезвычайно низкие затраты на техническое обслуживание на протяжении всего цикла обслуживания обеспечивают значительное превосходство совокупной стоимости владения (общая стоимость владения).
