J-VALVES

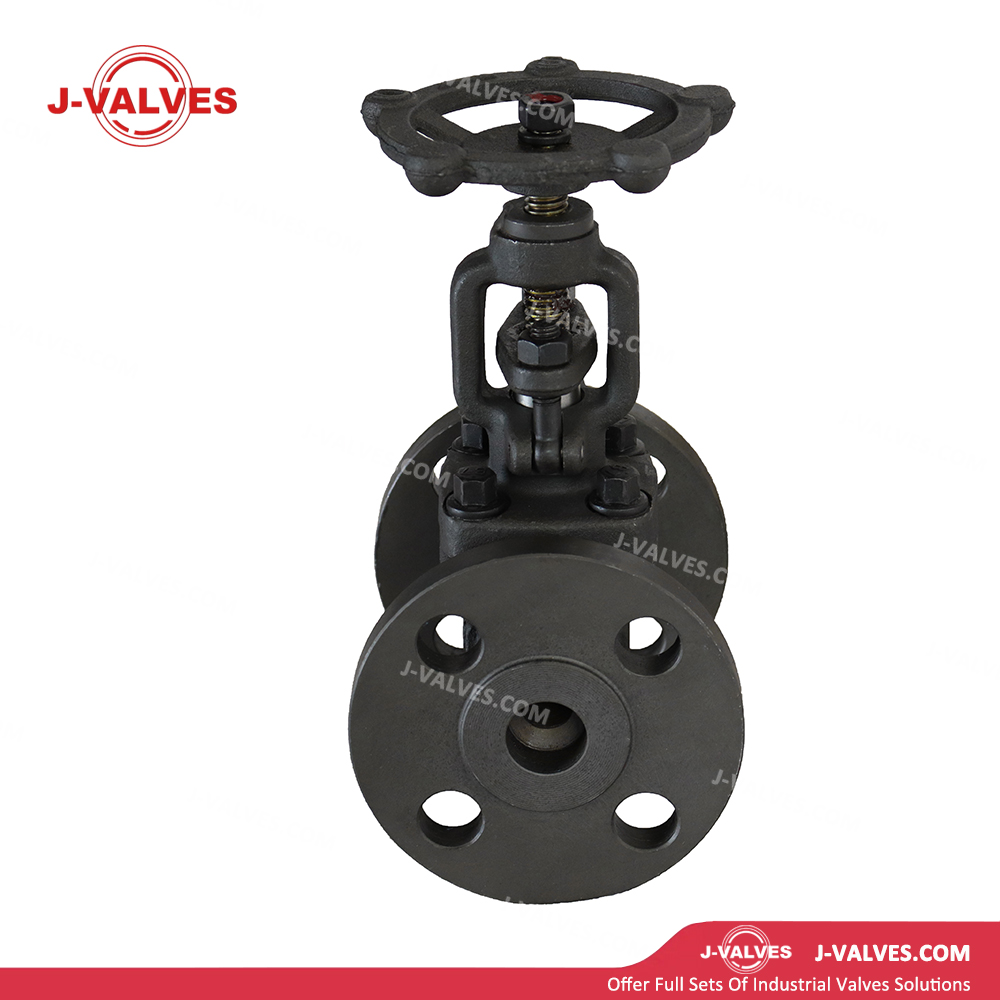

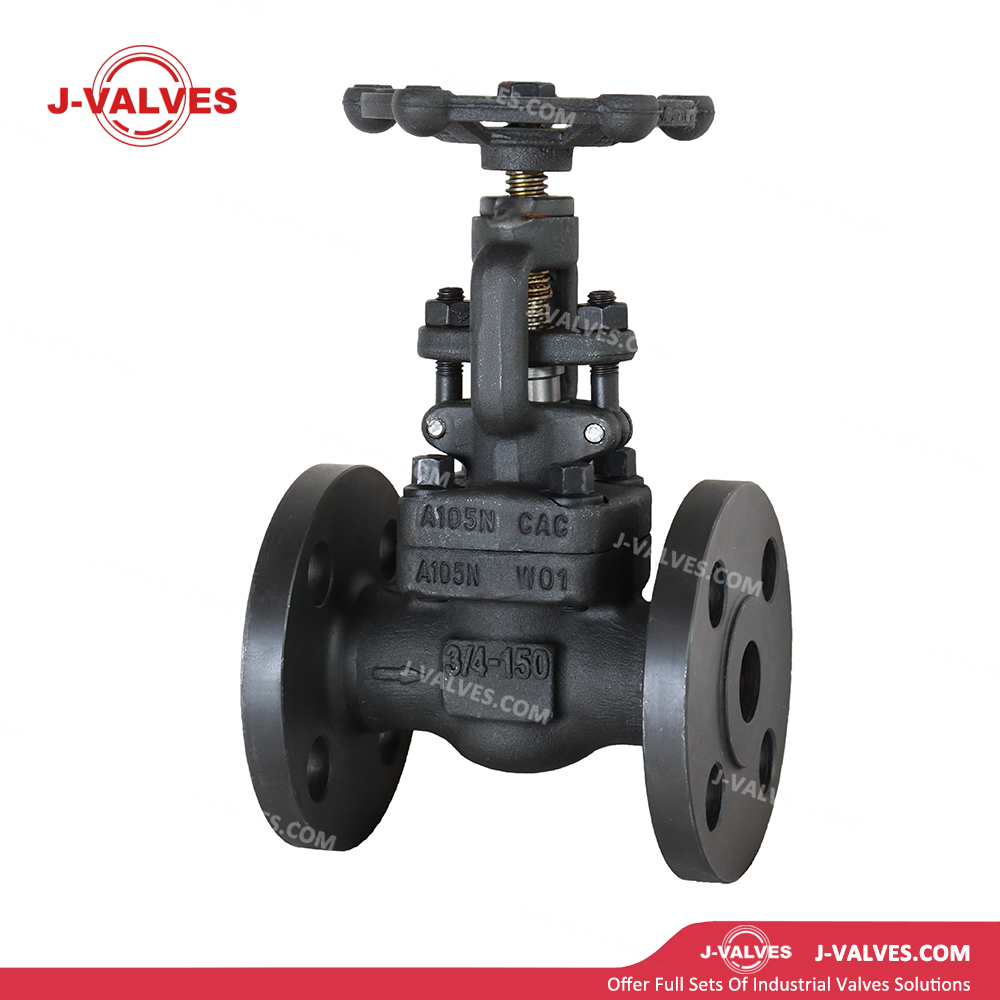

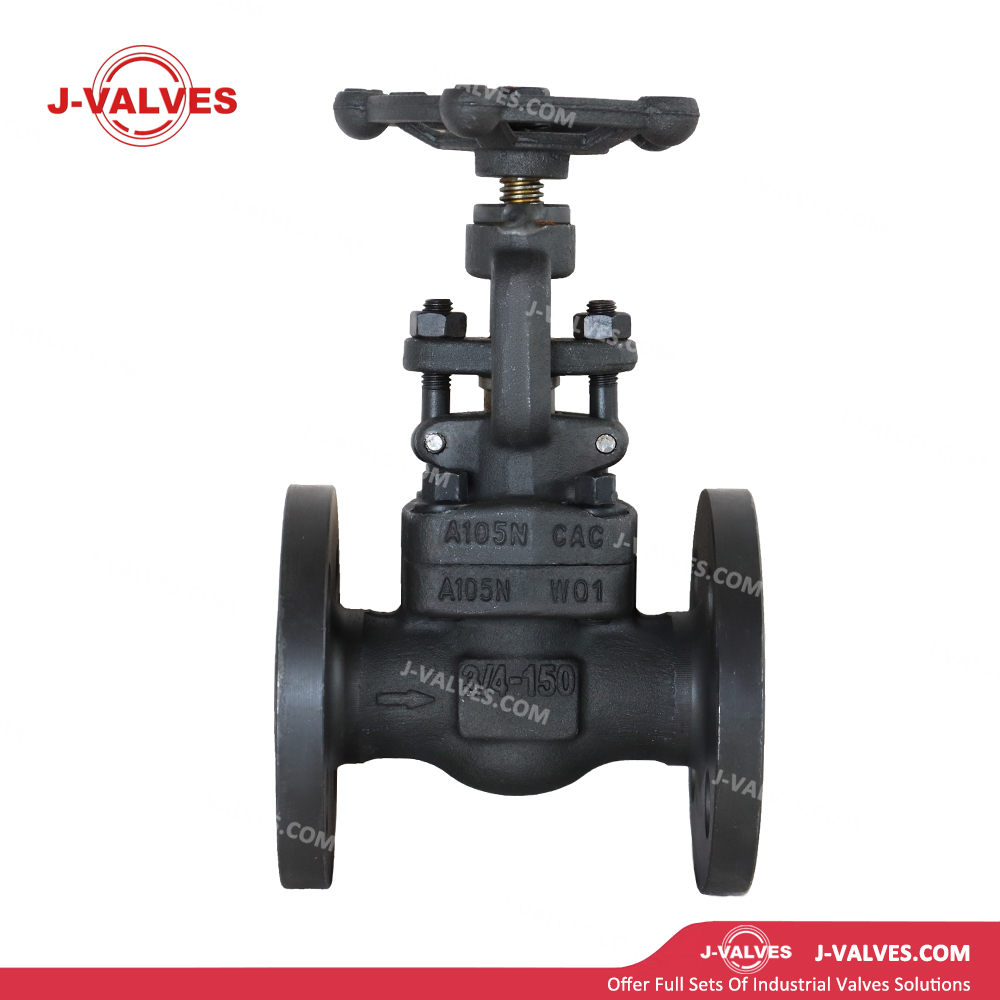

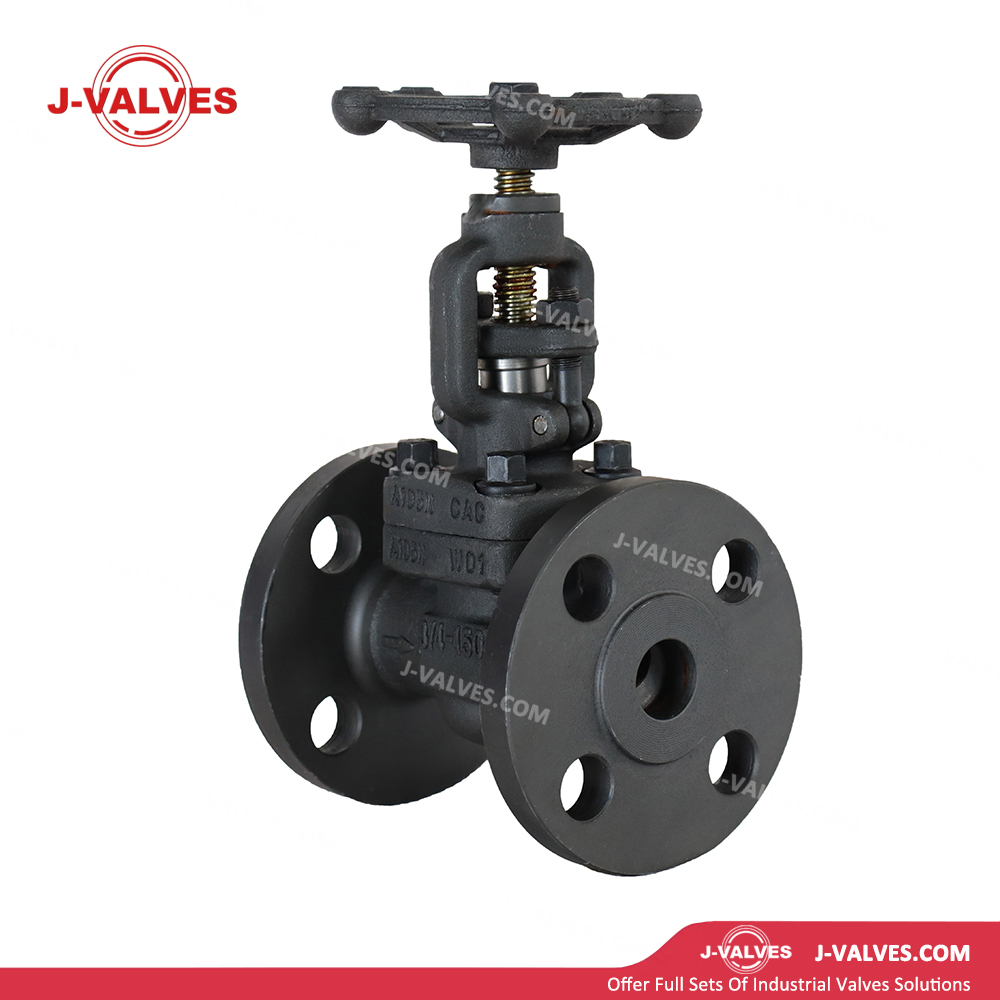

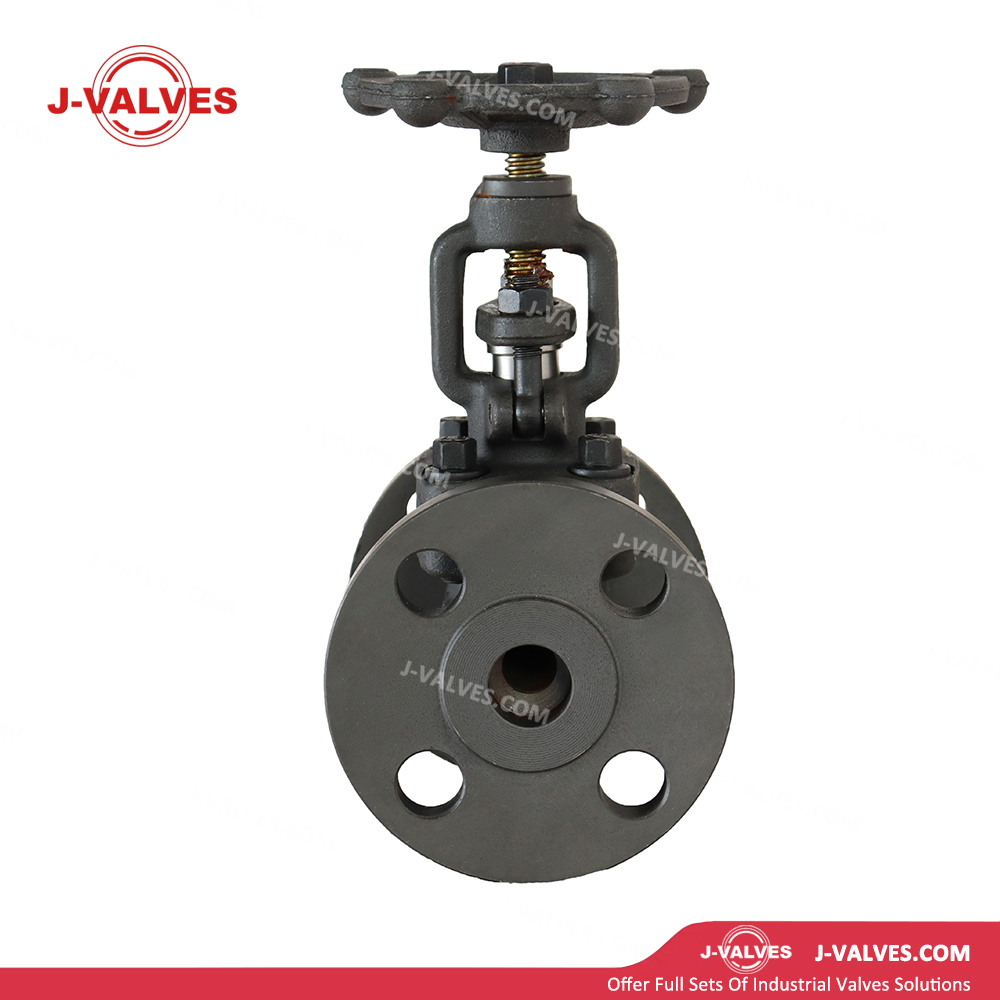

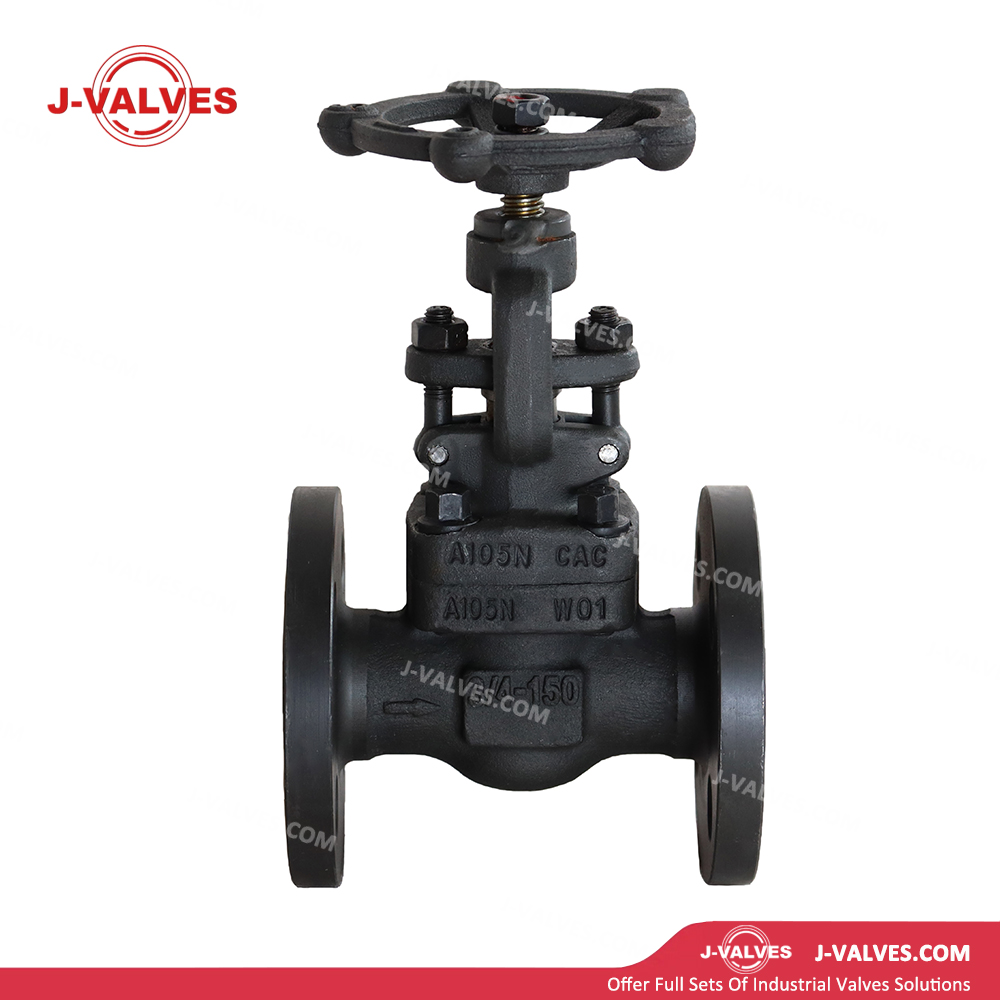

Дизайн функции
Конструкция из кованой углеродистой стали: Корпус клапана изготовлен из кованой углеродистой стали ASTM A105N. Обработка нормализации измельчает зерна, повышает ударную вязкость и обеспечивает плотную микроструктуру с однородными механическими свойствами. Его способность выдерживать давление превосходит литейную сталь, что делает его пригодным для применения в условиях малого диаметра под высоким давлением и в критических условиях эксплуатации.
Конструкция прямоточного проходного клапана: Проходной канал корпуса имеет S-образную или угловую форму. Диск перемещается вертикально вдоль центральной линии седла, что приводит к коротким ходам открытия/закрытия и минимальному износу уплотняющей поверхности, что идеально подходит для частой эксплуатации и точного управления дроссельной заслонкой.
Уплотнение диска и седла: Диск является сменным. Уплотняющие поверхности наплавлены сплавом Stellite или обработаны закалкой тела, что обеспечивает превосходную стойкость к эрозии и износу, сохраняя при этом надежное уплотнение после повторяющихся циклов.
Фланцевое соединение: фланцы RF (с выступающей поверхностью) применяются в соответствии с ASME B16.5, класс 150 (PN20). Он обеспечивает высокую совместимость при установке и простоту подключения к стандартным системам трубопроводов.
Система уплотнения сальника: используется многослойное уплотнение из ПТФЭ, гибкого графита или плетеной набивки с сальником для регулируемой силы сжатия. Это обеспечивает долговременную герметичность штока, а набивку можно заменить в режиме онлайн.
Работа маховика: стандартный механизм маховика: по часовой стрелке — закрытие, против часовой стрелки — открытие. Он имеет умеренный рабочий крутящий момент и визуальную индикацию положения клапана, подходит для частой локальной регулировки.
Компактный и легкий: кованая стальная конструкция с малым диаметром отверстия 3/4 дюйма обеспечивает компактный размер и легкий вес, облегчая установку на приборных панелях, монтируемом на раме оборудовании и при плотной прокладке трубопроводов в ограниченном пространстве.
Технические параметры
Номинальный диаметр: 3/4 дюйма (DN20)
Класс давления: класс 150 (PN20)
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: кованая углеродистая сталь ASTM A105N (нормализованная).
Диск: A105N с наплавкой Stellite или нержавеющая сталь 13Cr.
Седло: A105N с наплавкой из стеллита или закаленное.
Шток: нержавеющая сталь 410/420 или дисперсионно-твердеющая нержавеющая сталь 17-4PH.
Упаковка: Гибкий графит, ПТФЭ, плетеный графит.
Прокладка: спирально-навитая прокладка (внутреннее и наружное кольцо), прокладка из графитового композита.
Торцевое соединение: фланцевое (RF, ASME B16.5)
Управление: маховик (стандарт), дополнительный привод, пневматический или электрический привод.
Стандарт проектирования: ASME B16.34, API 602.
Стандарт проверки и испытаний: API 598
Лицо-личное измерение: ASME B16.10
Приложения
Нефтяная и газовая промышленность: используется в измерительных линиях, системах отбора проб, линиях впрыска химикатов, системах продувки и сброса давления на устьях скважин, сборных станциях и перерабатывающих предприятиях для точного контроля потока и надежного отключения.
Химическая промышленность: подходит для регулирования расхода, байпасного управления, точек вентиляции и отбора проб в технологических трубопроводах, работы с обычными химическими средами и углеводородными жидкостями.
Энергетика: Применяется в приборных трубках, отборе проб пара, дренажных системах и вспомогательных технологических линиях на тепловых и атомных электростанциях.
Судостроение и морское машиностроение: используется для контроля трубопроводов мазута, смазочного масла, охлаждающей воды и систем сжатого воздуха на судах, соответствует требованиям классификационного общества.
Общая промышленность: Подходит для регулирования, включения/выключения и надежной изоляции воды, масла, газа, пара и других сред.
Преимущества и ценности
Превосходное точное регулирование: линейная характеристика потока шаровых кранов позволяет точно регулировать поток даже при небольших отверстиях, превосходя равнопроцентную характеристику шаровых кранов, особенно для дросселирующих устройств.
Надежное уплотнение и герметичное закрытие: уплотнение «металл по металлу» или мягкое уплотнение между диском и седлом обеспечивает стабильные характеристики уплотнения после многократной эксплуатации, при этом степень утечки достигает нулевой утечки по стандарту API 598 или по стандарту ISO 5208, класс A/B.
Превосходная устойчивость кованой стали к давлению: кованая сталь A105N имеет плотную структуру без дефектов литья. Обладая улучшенной прочностью после нормализации, он обеспечивает высокий запас прочности при работе при высоком давлении малого диаметра и более длительный срок службы, чем клапаны из литой стали.
Интуитивное управление и простота обслуживания: Управление маховиком обеспечивает четкую индикацию положения. Сальник можно затянуть или переупаковать в режиме онлайн; диски и седла заменяются по отдельности, что снижает затраты в течение жизненного цикла.
Гибкая и стандартизированная установка: фланцевые соединения полностью совместимы со стандартными трубопроводами. Небольшой размер 3/4 дюйма обеспечивает плотную компоновку, идеально подходящую для приборных панелей, полозьев и помещений с ограниченным пространством.
Направление потока для защиты уплотнений. В конструкции с низким входным потоком и высоким выходным потоком используется среднее давление для обеспечения уплотнения, снижения крутящего момента закрытия и предотвращения прямой эрозии уплотнительных поверхностей высокоскоростной жидкостью.
Поразительная экономическая эффективность: конструкция из кованой стали обеспечивает контролируемые производственные затраты на клапаны малого диаметра. Класс класса 150 охватывает большинство применений при среднем и низком давлении, обеспечивая более низкую стоимость, чем изделия из нержавеющей стали и продуктов класса высокого давления.
