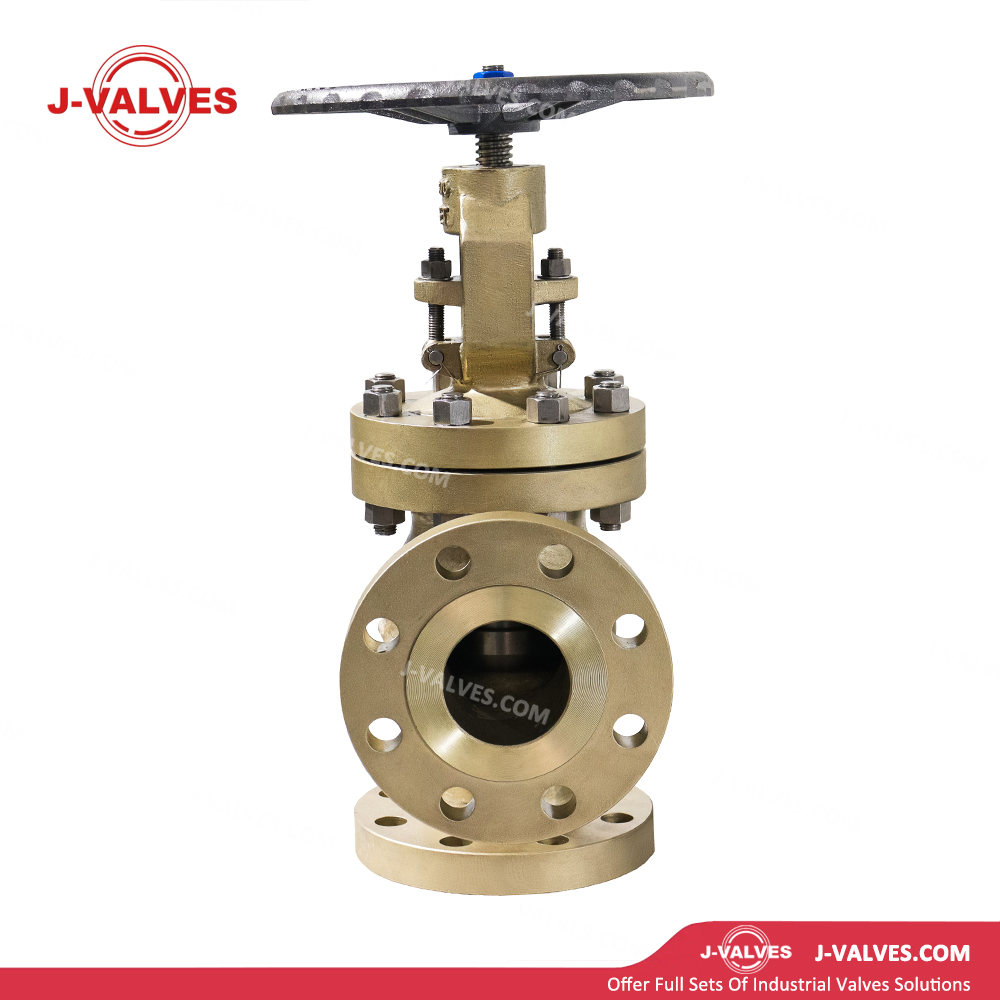

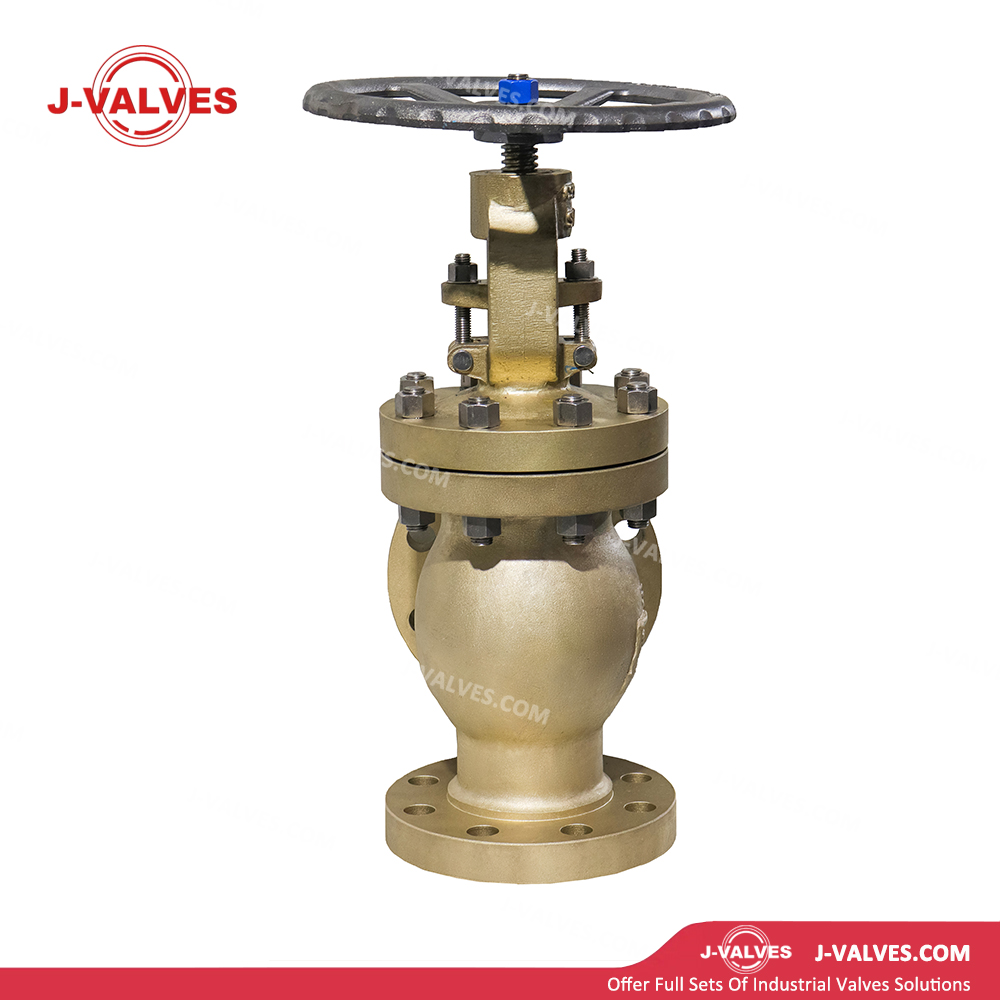

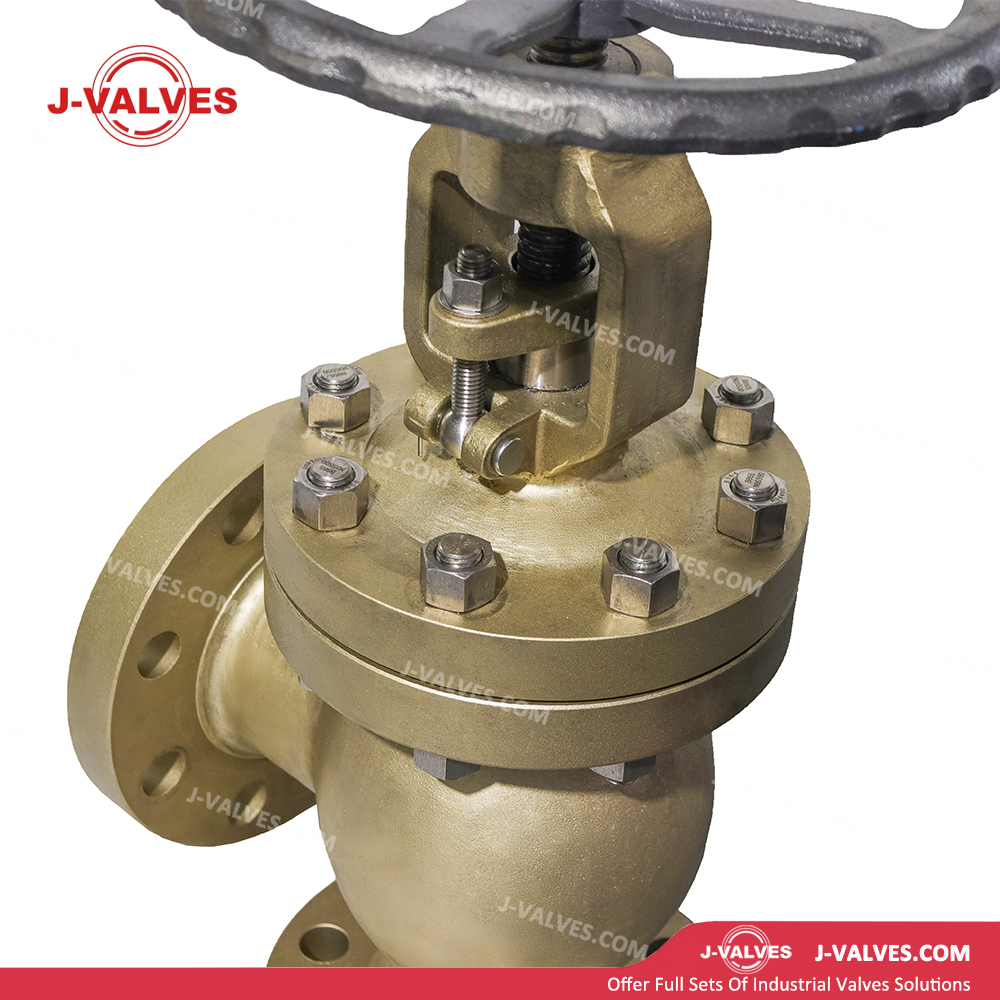

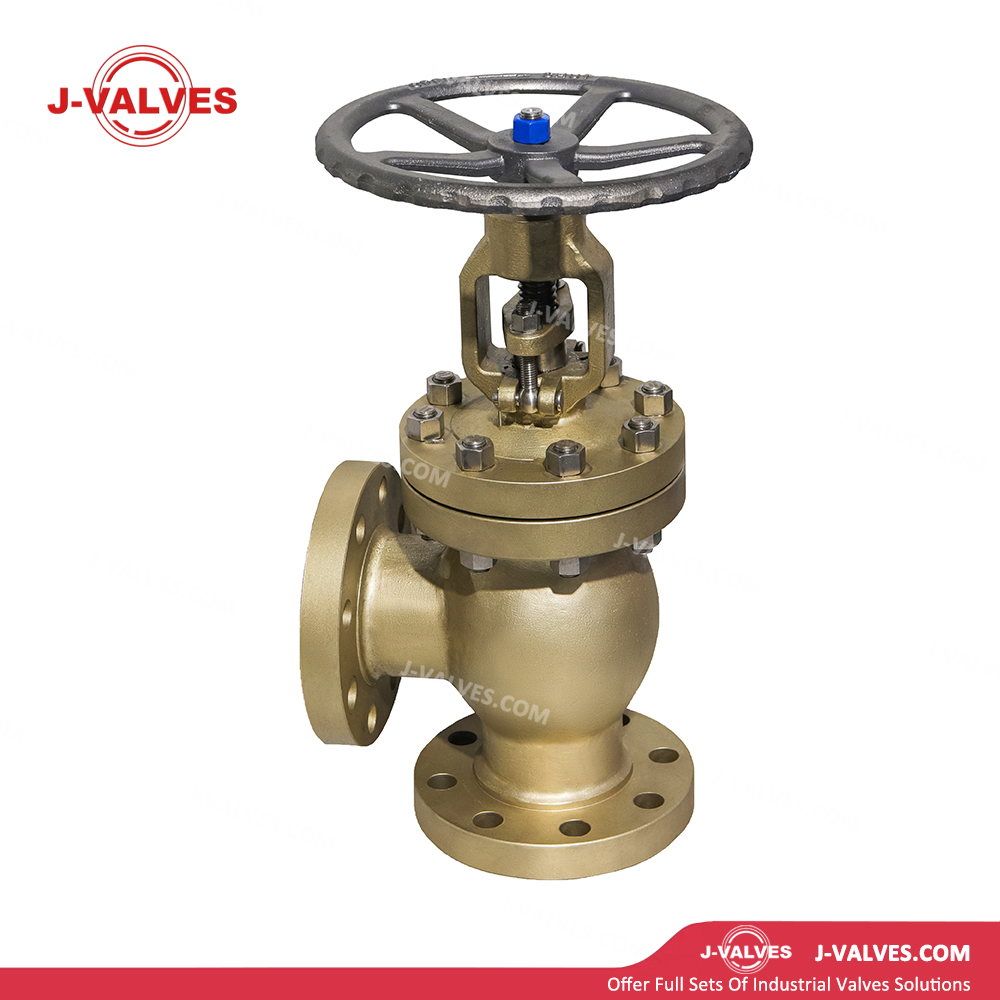

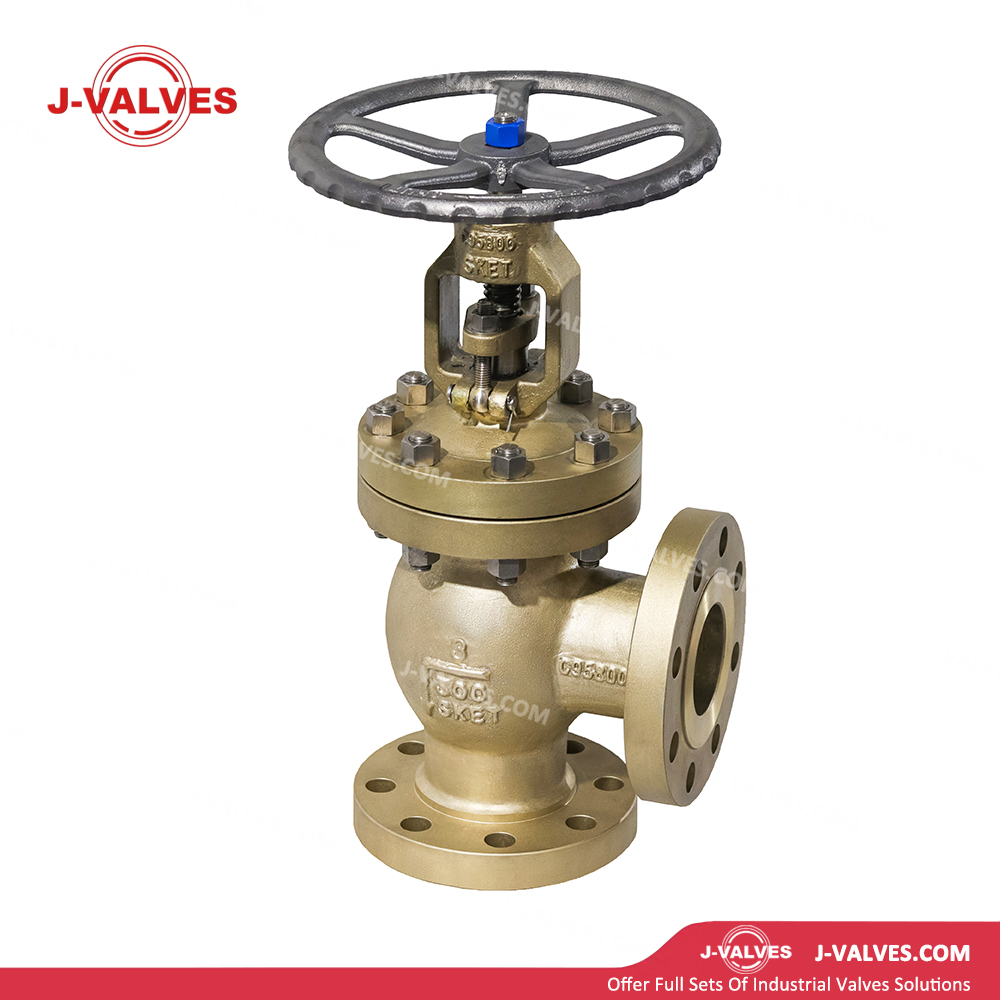

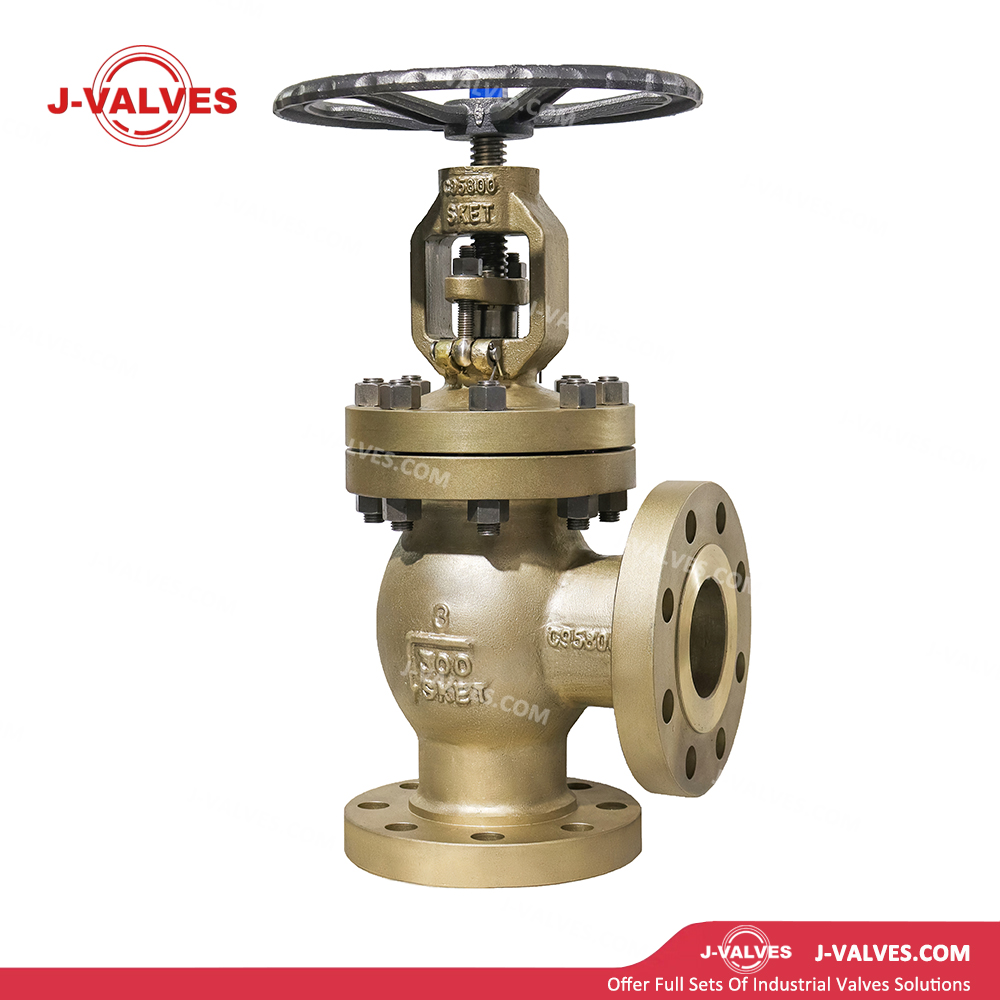

3'300LB C95800 Угловой проходной клапан

C95800 Конструкция из никель-алюминиевой бронзы: Корпус клапана изготовлен из никель-алюминиевой бронзы ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), содержащей 8,5–9,5 % никеля, 4,0–5,0 % алюминия, 4,0–5,0 % железа и 0,8–1,5 % марганца. Он обеспечивает превосходную стойкость к коррозии в морской воде, высокую устойчивость к кавитации и эрозионной коррозии, а также эффективно препятствует морскому биообрастанию, что делает его пригодным для длительного погружения в морскую воду и морскую среду со средним и высоким давлением.

Конструкция под углом 90°: впускные и выпускные отверстия расположены под углом 90° для перенаправления потока при монтаже трубопроводов в условиях ограниченного пространства. Это снижает потребность в коленчатых фитингах, упрощает конструкцию трубопроводов, снижает затраты на установку и требования к пространству.

Характеристики управления шаровым клапаном: Диск перемещается линейно вдоль центральной линии седла с коротким ходом. В закрытом состоянии уплотнительные поверхности диска и седла плотно соприкасаются, обеспечивая надежное закрытие. В частично открытых положениях кольцевая зона дросселирования между диском и седлом обеспечивает точное управление потоком, что идеально подходит для регулирования эксплуатации.

Фланцевые соединения среднего и высокого давления. Корпус клапана оснащен фланцами с выступом (RF), соответствующими стандарту ASME B16.5, класс 300. Для 3-дюймовой конфигурации класса 300 внешний диаметр фланца составляет 210 мм, диаметр окружности болтов 168,3 мм, 8 болтов M20 и толщина фланца 28,6 мм, что обеспечивает надежную целостность соединения и герметичность при давлении 5,1 МПа.

Низкий рабочий крутящий момент. Гайка штока изготовлена ​​из материалов, снижающих трение (медный сплав или самосмазывающийся композит) с прецизионно обработанной резьбой для минимизации трения при подъеме. Размер 3 дюйма легок для ручного управления и может быть оснащен небольшими приводами.

Пожаробезопасная конструкция: соответствует API 607. Графитовая набивка и металлические уплотнительные элементы сохраняют целостность уплотнения в условиях пожара, предотвращая утечку среды.

Выдувозащищенный шток: Шток цельнокованый и установлен сверху с противовыбросовыми ступенями и уплотнительными кольцами. Даже если сальник случайно ослабнет, шток удерживается крышкой в ​​целях безопасности эксплуатации.

Графитовое уплотнение сальника: В сальниковой коробке используется гибкая графитовая оплетка или графитовые кольцевые сборки. Благодаря широкому температурному диапазону от -29°C до +500°C он остается гибким при низких температурах и обеспечивает превосходную самосмазку для долговременного надежного динамического уплотнения штока.

Направляющие ребра: внутренние направляющие ребра в корпусе клапана стабилизируют движение диска, предотвращают смещение, обеспечивают равномерную нагрузку на уплотнительные поверхности, предотвращают заедание и задиров, а также продлевают срок службы.

Конструкция против морского обрастания: сплав C95800 образует плотный защитный оксидный слой, который препятствует прилипанию ракушек, водорослей и других морских организмов. Обтекаемая конструкция диска уменьшает количество точек загрязнения и снижает частоту технического обслуживания.

Компактная и легкая конструкция: 3-дюймовый угловой клапан имеет приблизительную строительную длину 330 мм, высоту 280 мм и вес 15–20 кг. Он легко устанавливается в местах с ограниченным пространством, таких как отсеки кораблей и морские платформы, что снижает затраты на опорные конструкции.

Управление: ручное (маховик/рычаг), пневматическое (линейный ход), электрическое (многооборотное, двухпозиционное/модулирующее), гидравлическое.

Морские системы морской воды: используются для регулирования расхода и перекрытия в 3-дюймовых судовых системах среднего и высокого давления, включая балластную воду, трюмную воду, противопожарную воду и охлаждающую морскую воду. C95800 обеспечивает стойкость к коррозии в морской воде и противообрастающие свойства, соответствующие требованиям классификационного общества.

Проектирование морских платформ: применяется в системах подъема, охлаждения, противопожарной защиты и коммунальных услуг морской воды на морских нефтяных платформах, FPSO и буровых установках. Устойчив к двойной коррозии в морской атмосфере и при погружении в морскую воду; Конфигурация угла соответствует пространственной планировке платформы.

Установки опреснения морской воды: используются в линиях нагнетания насосов высокого давления и системах рекуперации энергии для процессов опреснения RO, MSF и MED. Выдерживает воздействие морской воды высокой солености и химических чистящих средств; Класс 300 соответствует требованиям мембранного опреснения под высоким давлением.

Морская химическая промышленность: подходит для 3-дюймовых линий рассола и концентрированной морской воды при добыче соли, экстракции брома, экстракции магния и аналогичных процессах, устойчив к соляным растворам высокой концентрации в условиях среднего и высокого давления.

Подводное оборудование: используется в 3-дюймовых линиях управления среднего и высокого давления для подводных клапанных манифольдов, подводных трубопроводов и панелей ROV. C95800 выдерживает давление морской воды и коррозию для глубоководной эксплуатации.

Общие промышленные условия: идеально подходят для регулирования и изоляции 3-дюймовых агрессивных сред среднего и высокого давления, включая морскую воду, солоноватой воды и соляные растворы, особенно в морской и высококоррозионной среде.

Коррозионная стойкость в морской воде при среднем и высоком давлении: никель-алюминиевая бронза C95800 демонстрирует скорость коррозии в морской воде только 1/50 от скорости коррозии углеродистой стали и 1/10 от скорости латуни. На поверхности образуется плотная защитная пленка Al₂O₃·CuO, устойчивая к коррозии при длительном погружении под давлением класса 300 со сроком службы более 20 лет.

Превосходные характеристики защиты от биообрастания: поверхность из никель-алюминиевой бронзы препятствует прикреплению морских организмов, уменьшая засорение ракушками и водорослями. Интервалы технического обслуживания увеличиваются в 3–5 раз, что снижает частоту и затраты на очистку в сухом доке, особенно для морских установок с длительным погружением.

Оптимизированная по пространству угловая конфигурация: направление потока 90° уменьшает изгибы трубопроводов, адаптируется к ограниченному пространству для установки, а также снижает потери давления и затраты на установку более чем на 30%.

Точное регулирование расхода. Конструкция проходного клапана обеспечивает линейное или равнопроцентное регулирование расхода, превосходящее характеристики запорных задвижек, обеспечивающие автоматическое управление процессом.

Электрохимическая совместимость. Низкая разность гальванических потенциалов со стальными корпусами и трубопроводами из нержавеющей стали обеспечивает хорошую совместимость с системами катодной защиты, позволяет избежать гальванической коррозии, повышает общую надежность системы и снижает затраты на защиту от коррозии.

Компактная и простая установка: 3-дюймовый угловой клапан весом всего 15–20 кг и монтажной длиной около 330 мм легко устанавливается в отсеках корабля и модулях платформы, сокращая расходы на трубную эстакаду и поддержку более чем на 30%.

Легкое и гибкое управление. Конструкция стержневой гайки с уменьшенным трением обеспечивает рабочий крутящий момент ниже 25 Н·м для размера 3 дюйма, что позволяет работать одной рукой. Для дистанционного автоматического управления могут быть установлены небольшие пневматические или электрические приводы.

Поддержка сертификации классификационного общества: одобрения типа предоставляются по запросу от ABS, DNV, BV, CCS и других ведущих классификационных обществ, что соответствует требованиям морской и морской классификации, сокращает циклы приемки владельцем и повышает конкурентоспособность проекта.
