J-VALVES
Особенности конструкции
C95800 Никель-алюминиевая бронза Материал: Корпус изготовлен из никель-алюминиевой бронзы ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), содержащей 8,5–9,5 % никеля, 4,0–5,0 % алюминия, 4,0–5,0 % железа и 0,8–1,5 % марганца. Он обеспечивает превосходную стойкость к коррозии в морской воде, высокую стойкость к кавитационной эрозии и разъедающей коррозии, эффективно подавляет морское биообрастание и подходит для длительного погружения в морскую воду.

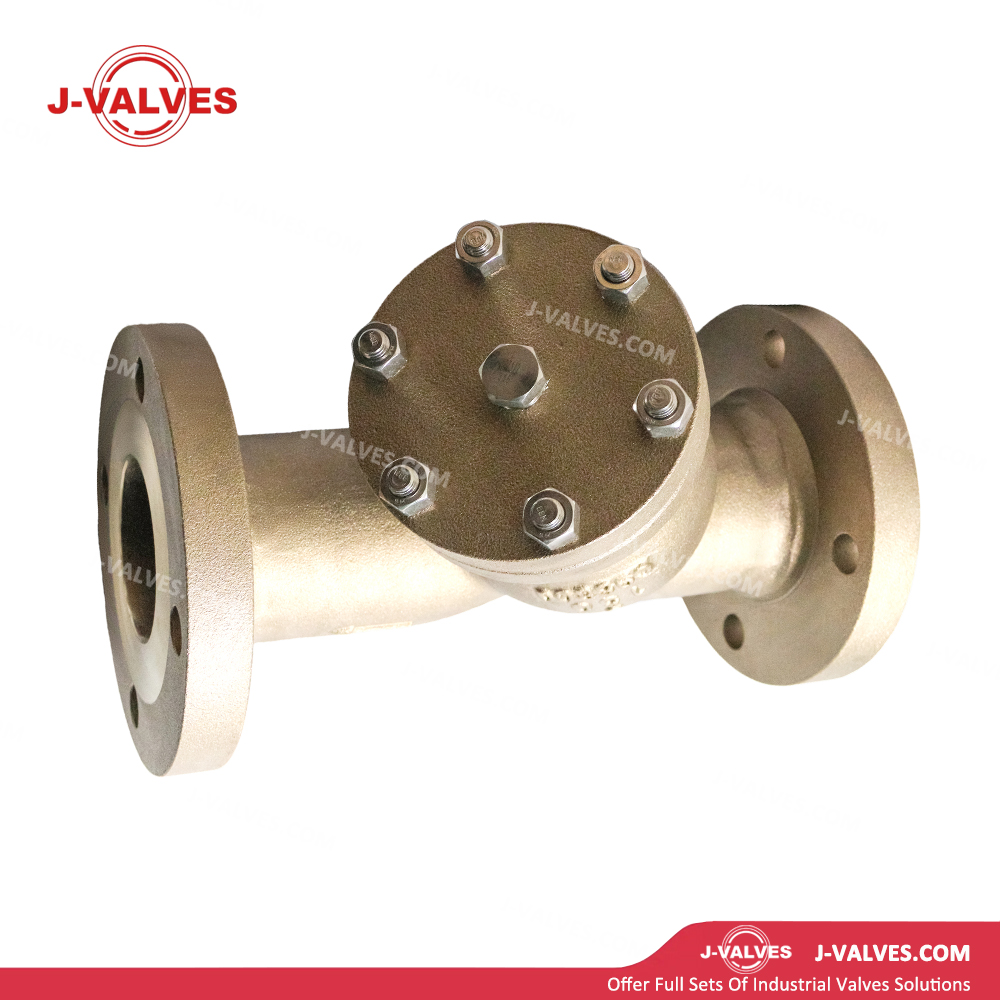

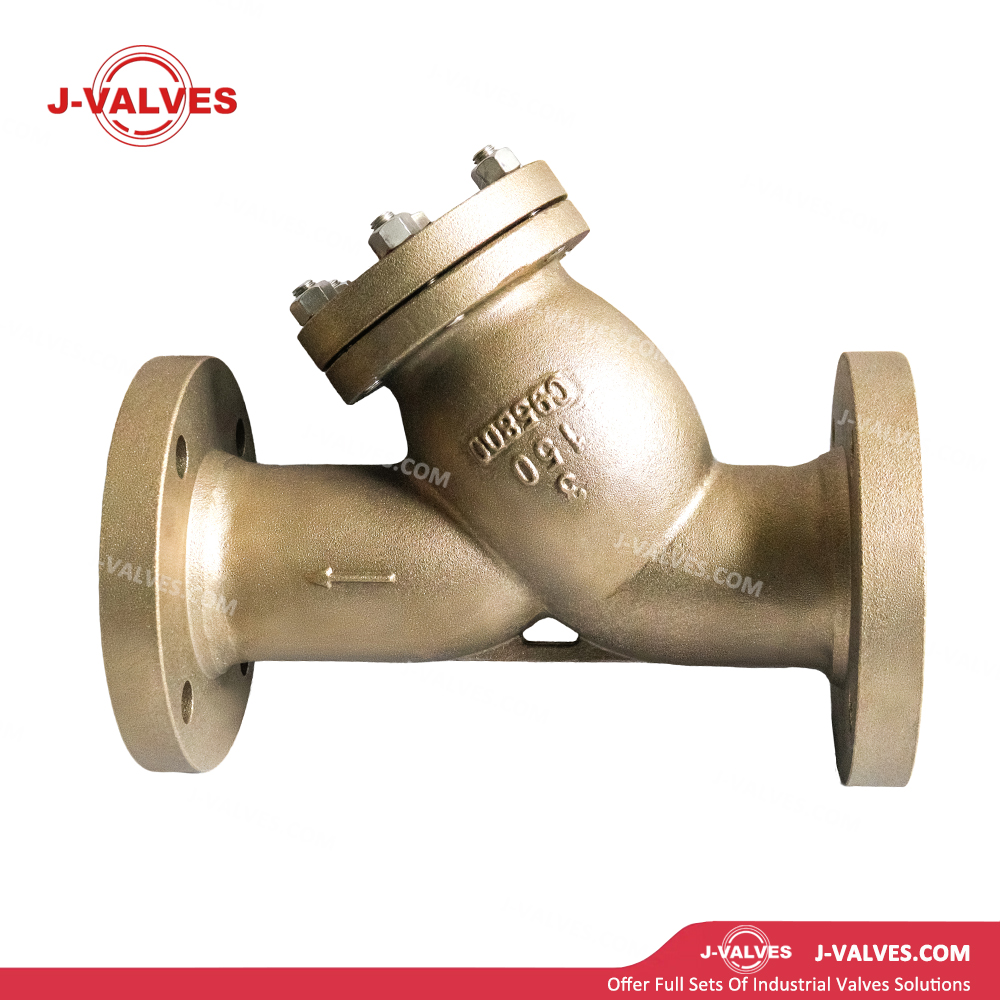

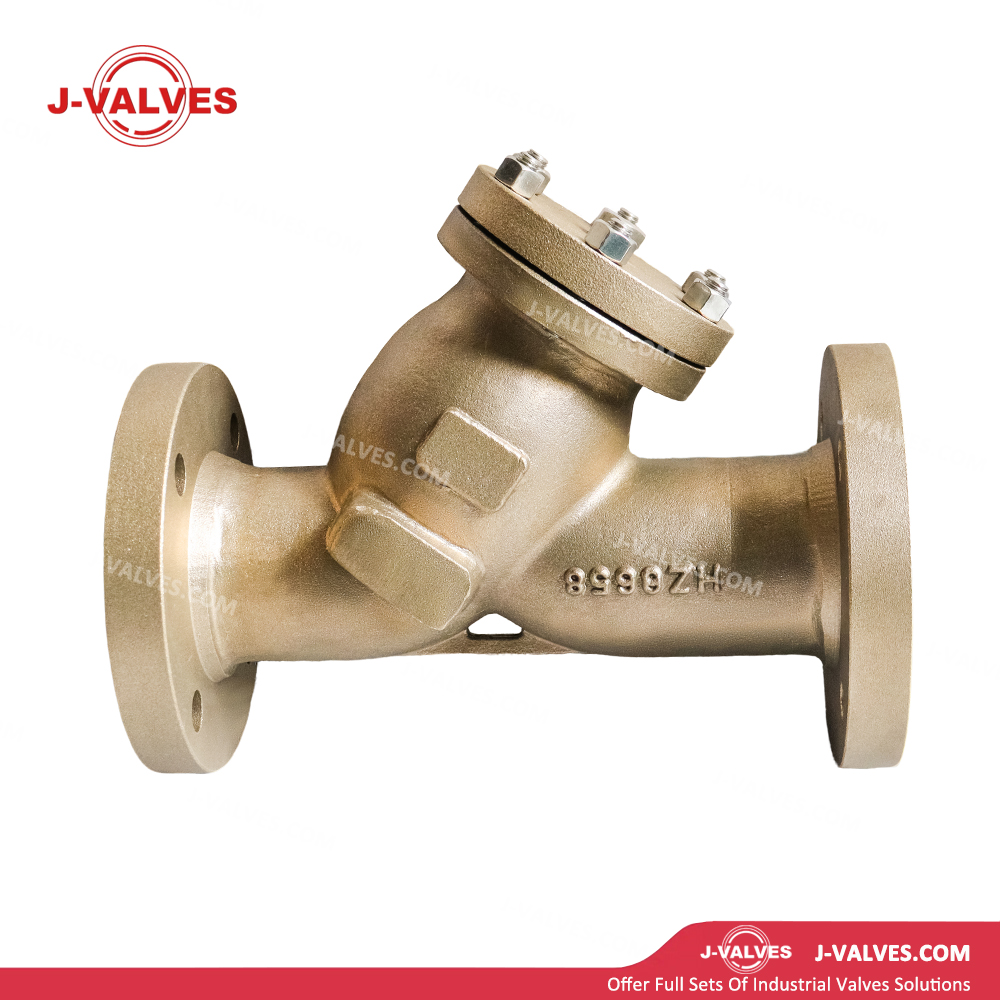

Наклонная конструкция Y-типа. Проточный канал корпуса образует угол 45° с впускными и выпускными соединениями. По сравнению с фильтрами Т-типа гидравлическое сопротивление снижается на 30–50 % при небольших потерях давления. При том же номинальном размере он
обеспечивает большую площадь фильтрации, увеличивая интервалы очистки сита и повышая эффективность работы системы.

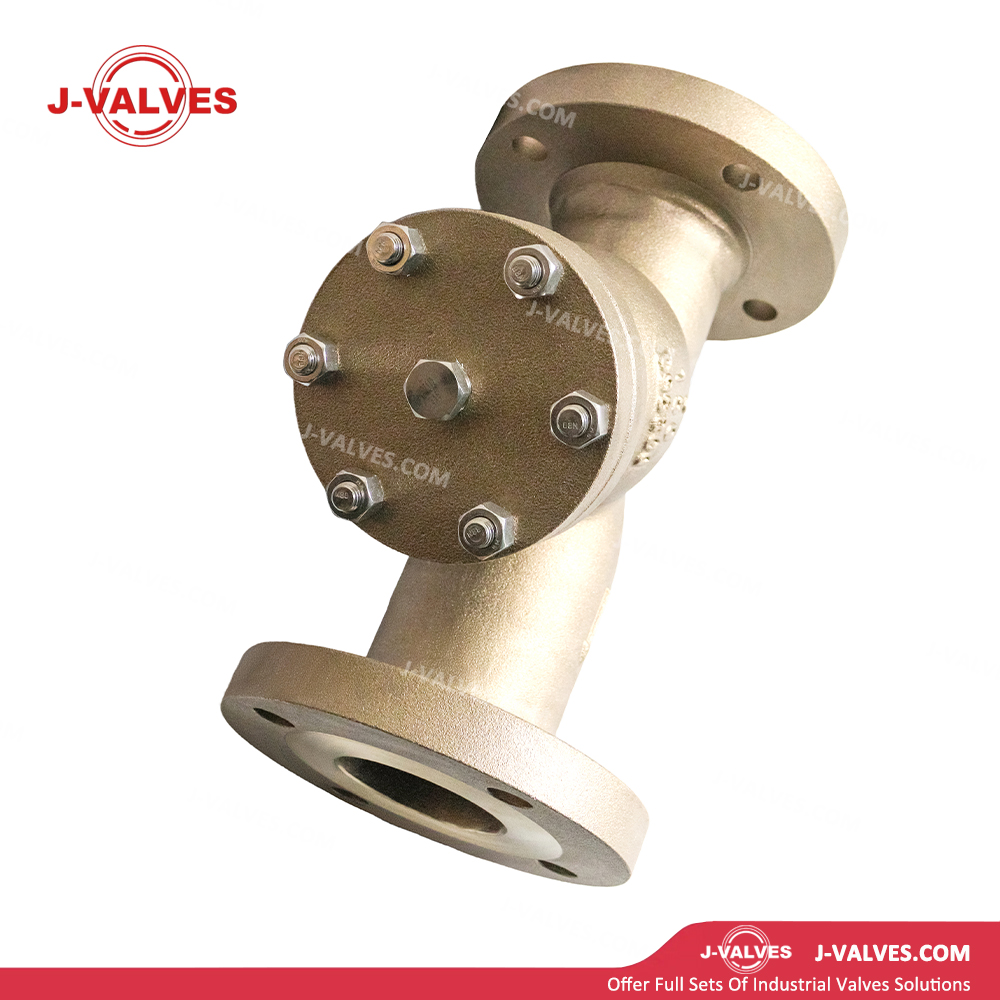

Съемная конструкция экрана: верхняя крышка с фланцем или резьбой обеспечивает быстрый доступ. Конструкция выдвижного экрана позволяет снимать, очищать или заменять фильтр в режиме онлайн, не снимая сетчатый фильтр с трубопровода, что сводит к минимуму время простоя и затраты на техническое обслуживание.

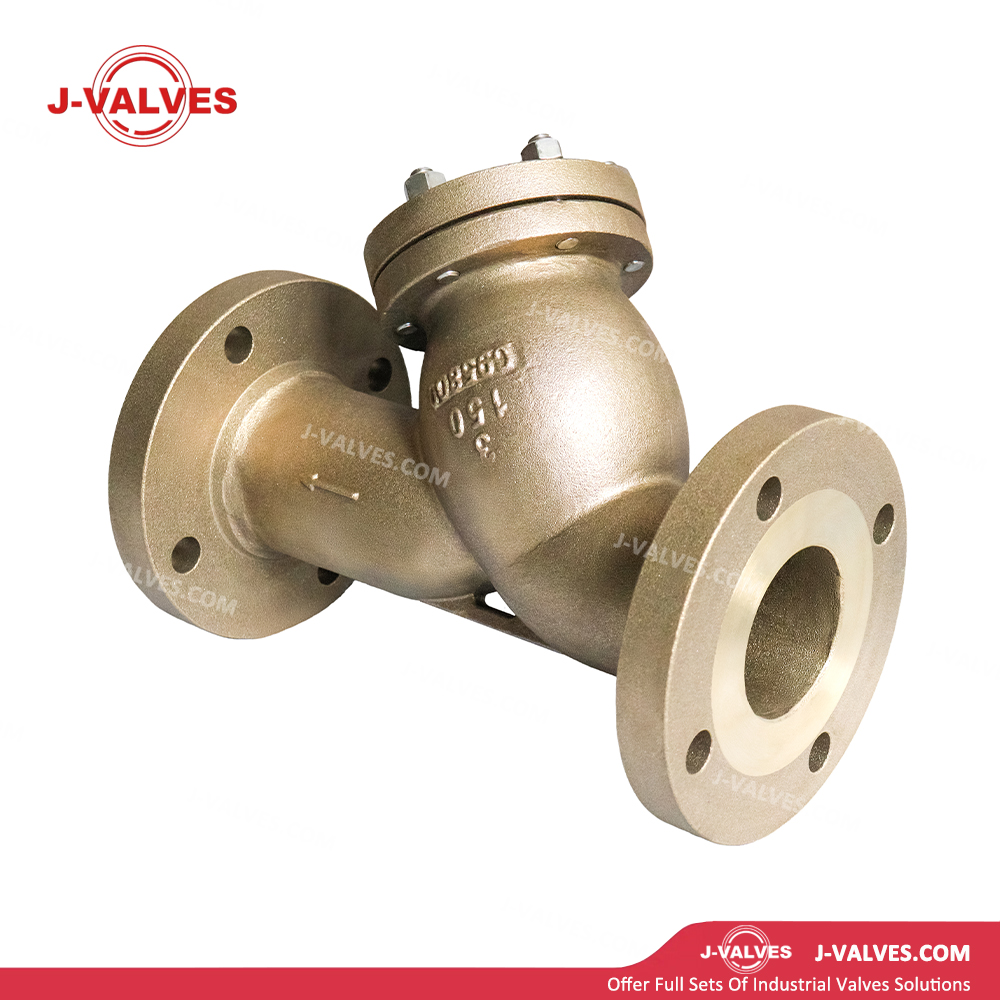

Фланцевые соединения низкого давления: Корпус оборудован фланцами RF (с выступающей поверхностью), соответствующими стандарту ASME B16.5, класс 150. Для 3-дюймовых фланцев класса 150 внешний диаметр составляет 190 мм, диаметр окружности болтов — 152,4 мм, количество болтов — 4 × M16, а толщина фланца — 23,9 мм, что обеспечивает полную совместимость со стандартными трубопроводными системами низкого давления.
Дуплексное композитное сито: грубая внешняя фильтрация и тонкая внутренняя фильтрация повышают точность фильтрации и продлевают срок службы сита.

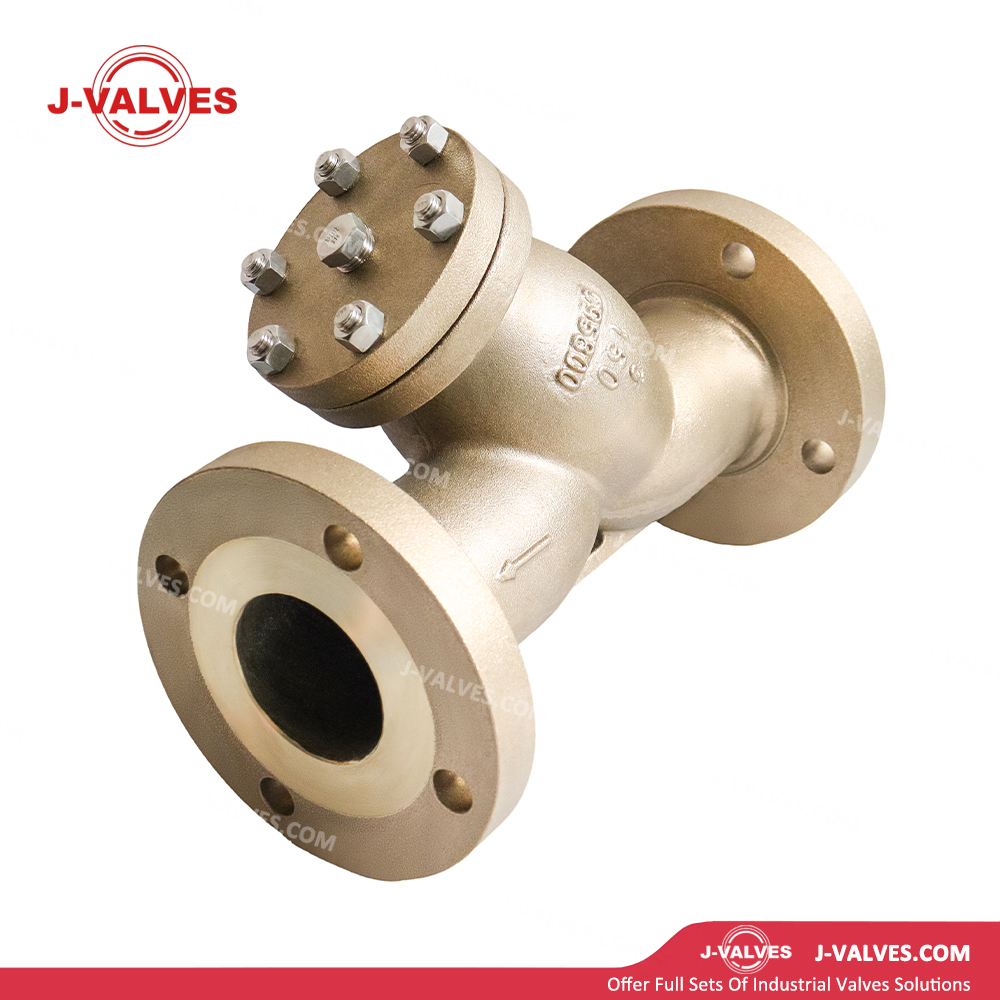

Дренаж и вентиляция: внизу имеется сливное соединение с резьбой NPT 3/4 дюйма или 1 дюйм, оснащенное шаровым краном или задвижкой для онлайн-продувки, удаляющей отложения осадка без разборки. Сбоку может быть предусмотрено соединение манометра перепада давления для контроля засорения сита.
Морская противообрастающая конструкция: сплав C95800 образует плотный защитный оксидный слой, который препятствует прилипанию ракушек, водорослей и других морских организмов. Дополнительное морское противообрастающее покрытие или электролитические противообрастающие системы доступны для дальнейшего увеличения интервалов технического обслуживания.
Компактная и легкая конструкция: 3-дюймовый блок Y-типа имеет приблизительную длину 330 мм и вес 10–15 кг, что облегчает установку в ограниченных пространствах, таких как отсеки кораблей и морские платформы, а также снижает затраты на опорные конструкции.
Технические параметры
Номинальный размер: 3 дюйма (DN80)
Класс давления: 150 фунтов (PN20)
Материал корпуса: ASTM B148 C95800
Диапазон температуры: от -29 до +425 ℃
Корпус/крышка: ASTM B148 C95800
Корзина экрана: нержавеющая сталь 316 / C95800
Материал экрана: плетеная проволочная сетка из нержавеющей стали 304/316/316L или перфорированная пластина.
Прокладки: Безасбестовое волокно / ПТФЭ / Гибкий графит.
Шпильки: ASTM B193, класс B7M/нержавеющая сталь 316 (устойчива к коррозии в морской воде).
Гайки: ASTM B194, класс 2HM/нержавеющая сталь 316.
Сливной клапан: шаровой кран C95800 или задвижка (из того же материала, что и корпус)
Торцевые соединения: фланцевые (RF), ASME B16.5, класс 150; дополнительные фланцы с резьбой NPT, под приварку или морские стандарты
Размеры фланца: ASME B16.5
Стандарт дизайна: ASME B16.34
Стандарт испытания: API 598
Приложения
Морские системы морской воды: используются в 3-дюймовых трубопроводах для судовых балластных вод, трюмных вод, противопожарной воды и систем охлаждения морской воды. Материал C95800 противостоит коррозии и биообрастанию морской воды, удаляя ракушки, водоросли, осадок и другие загрязнения для защиты насосов и клапанов.
Проектирование морских платформ: применяется в 3-дюймовых системах подъема морской воды, системах охлаждения, пожаротушения и инженерных системах на морских нефтяных платформах, FPSO и буровых установках. Он выдерживает коррозию как в морской атмосфере, так и в морской воде, обеспечивая безопасную эксплуатацию оборудования платформы.
Установки опреснения морской воды: устанавливаются на входе питательных насосов и насосов высокого давления в системах RO (обратный осмос), MSF (многоступенчатая мгновенная дистилляция) и MED (многоступенчатая дистилляция) для 3-дюймовых трубопроводов, удаляя взвешенные твердые частицы и коллоиды для защиты прецизионных мембранных элементов и насосов высокого давления.
Морская химическая промышленность: используется в 3-дюймовых трубопроводах рассола и концентрированной морской воды для добычи соли из морской воды, экстракции брома, экстракции магния и аналогичных процессов, противостоит коррозии в солевых растворах высокой концентрации и удаляет отложения и примеси кристаллических солей.
Общепромышленное применение: подходит для фильтрации примесей в 3-дюймовых трубопроводах низкого давления, транспортирующих морскую воду, солоноватые воды, солевые растворы и другие агрессивные среды, особенно в морской и высококоррозионной среде.
Преимущества и ценность
Превосходная стойкость к коррозии в морской воде. Скорость коррозии никель-алюминиевой бронзы C95800 в морской воде составляет всего 1/50 от скорости коррозии углеродистой стали и 1/10 от скорости коррозии латуни. На поверхности образуется плотная защитная пленка Al₂O₃·CuO, обеспечивающая работу без ржавчины в течение более 20 лет при непрерывном погружении, исключая частую замену и риск повреждения покрытия сетчатых фильтров из углеродистой стали.
Превосходные противообрастающие свойства: поверхность из никель-алюминиевой бронзы препятствует прилипанию морских организмов, уменьшая засорение экрана ракушками и водорослями. Интервалы технического обслуживания увеличиваются в 3–5 раз, что снижает частоту и затраты на очистку в сухом доке, особенно для морских платформ с длительным погружением.
Высокоэффективная фильтрация Y-типа с низкими потерями давления: наклонная конструкция под углом 45° снижает сопротивление потоку на 30–50 %, при этом эффективная площадь фильтрации в ≥3 раза превышает поперечное сечение трубы. Низкая потеря давления и высокая пропускная способность увеличивают интервалы очистки и снижают потребление энергии при перекачке.
Электрохимическая совместимость: небольшая разность гальванических потенциалов со стальными корпусами и трубопроводами из нержавеющей стали обеспечивает хорошую совместимость с системами катодной защиты, позволяет избежать гальванической коррозии, повышает общую надежность системы и снижает затраты на антикоррозионное проектирование.
Компактная и легкая установка: 3-дюймовый блок Y-типа весит всего 10–15 кг при примерной длине 330 мм, что обеспечивает гибкую установку в ограниченном пространстве, например, в отсеках корабля и модулях платформы, сокращая расходы на трубную эстакаду и поддержку более чем на 30%.
Дополнительная ценность для защиты системы: эффективно удаляет примеси из морской воды, защищая последующие насосы, клапаны, теплообменники, мембранные элементы и другое прецизионное оборудование, продлевая общий срок службы и снижая затраты на отказ оборудования и техническое обслуживание.
