J-VALVES
Дизайн функции
Материал никель-алюминиевой бронзы C95800: Корпус изготовлен из никель-алюминиевой бронзы ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), содержащей 8,5–9,5% никеля, 4,0–5,0% алюминия, 4,0–5,0% железа и 0,8–1,5% марганца. Он обеспечивает превосходную стойкость к коррозии в морской воде, высокую стойкость к кавитационной эрозии и разъедающей коррозии, эффективно препятствует морскому биообрастанию и подходит для длительного погружения в морскую воду.

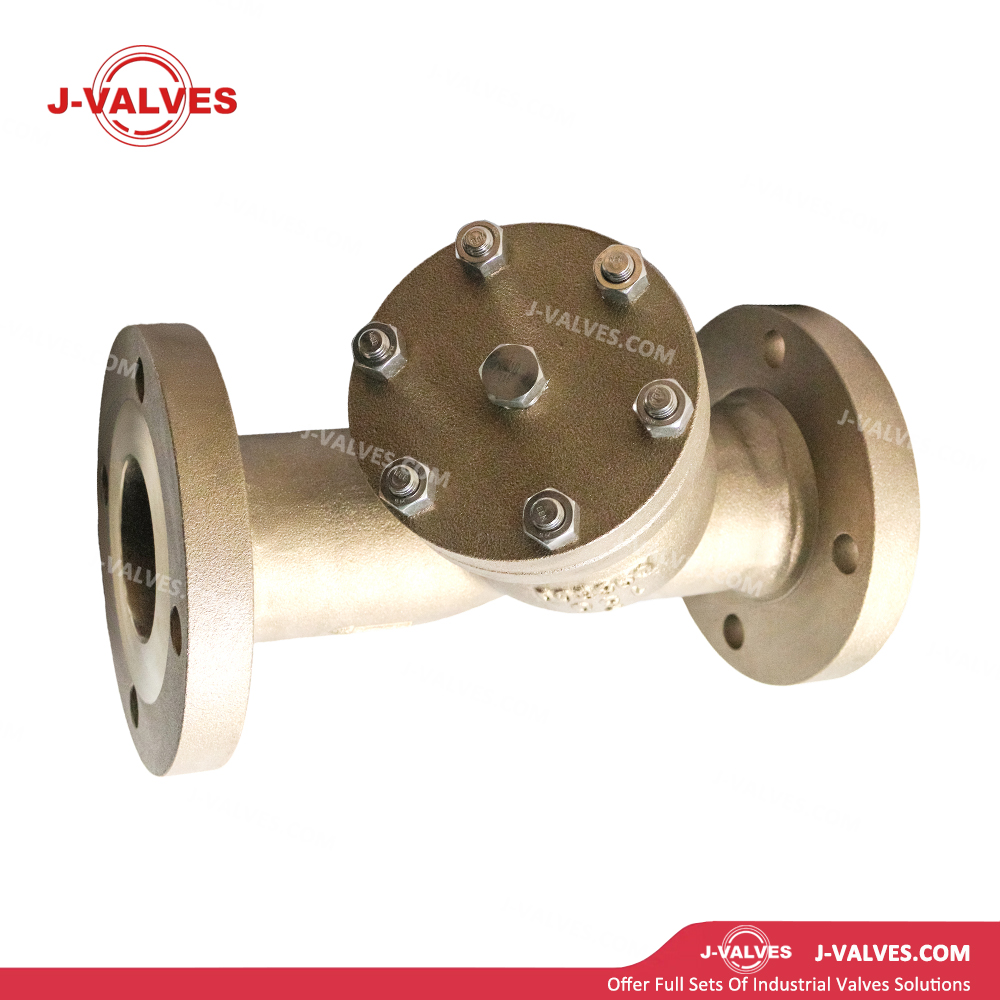

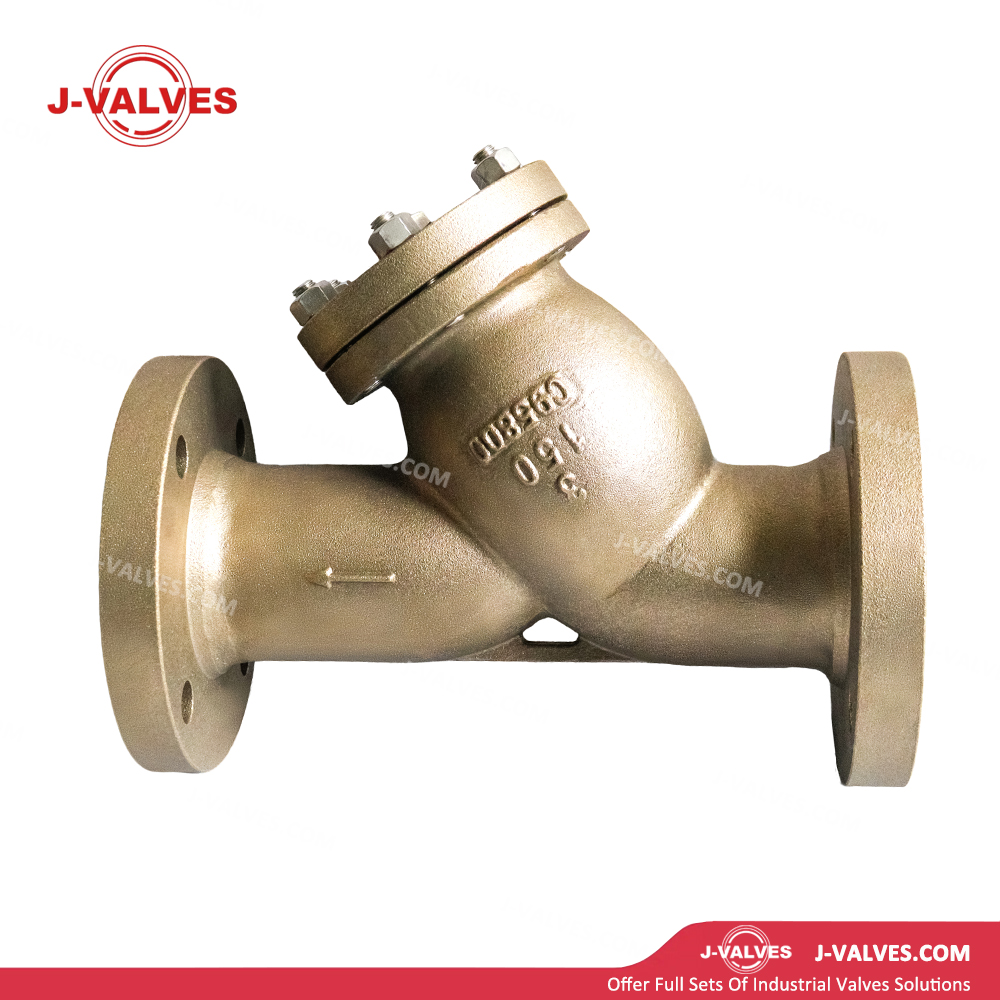

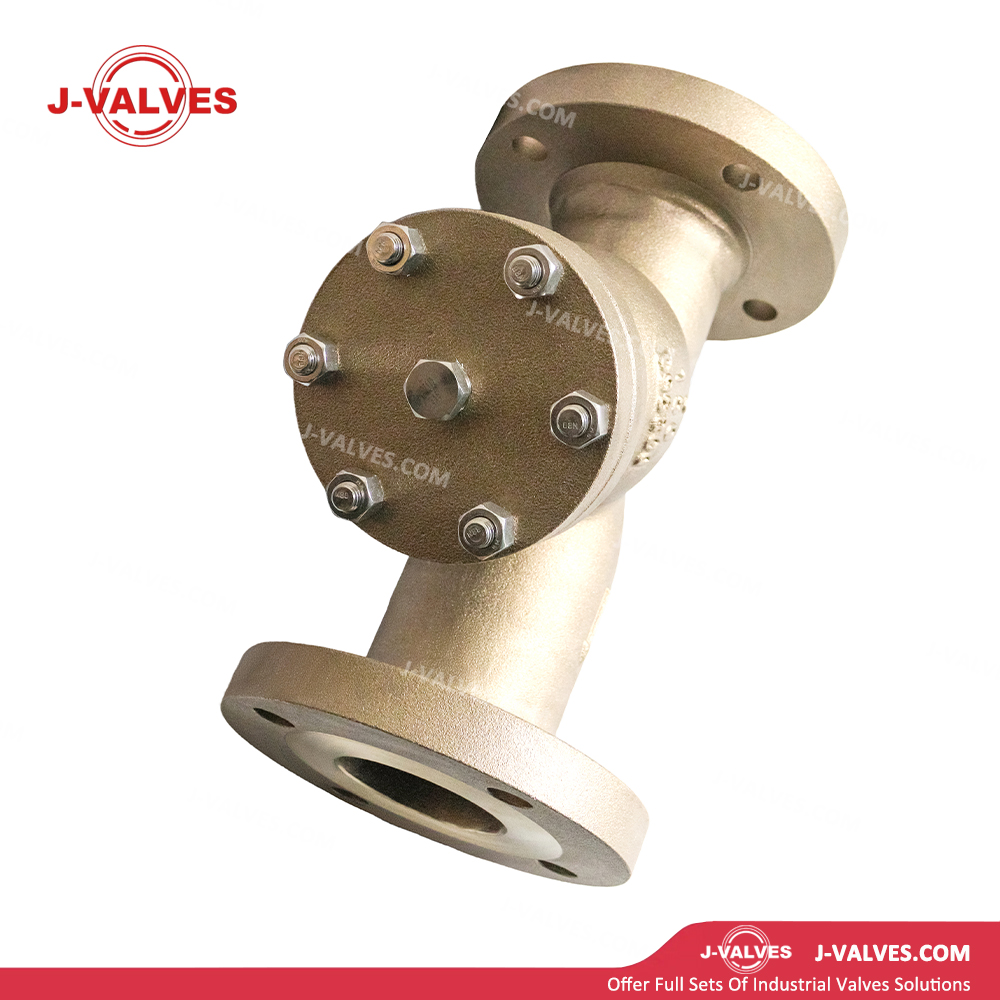

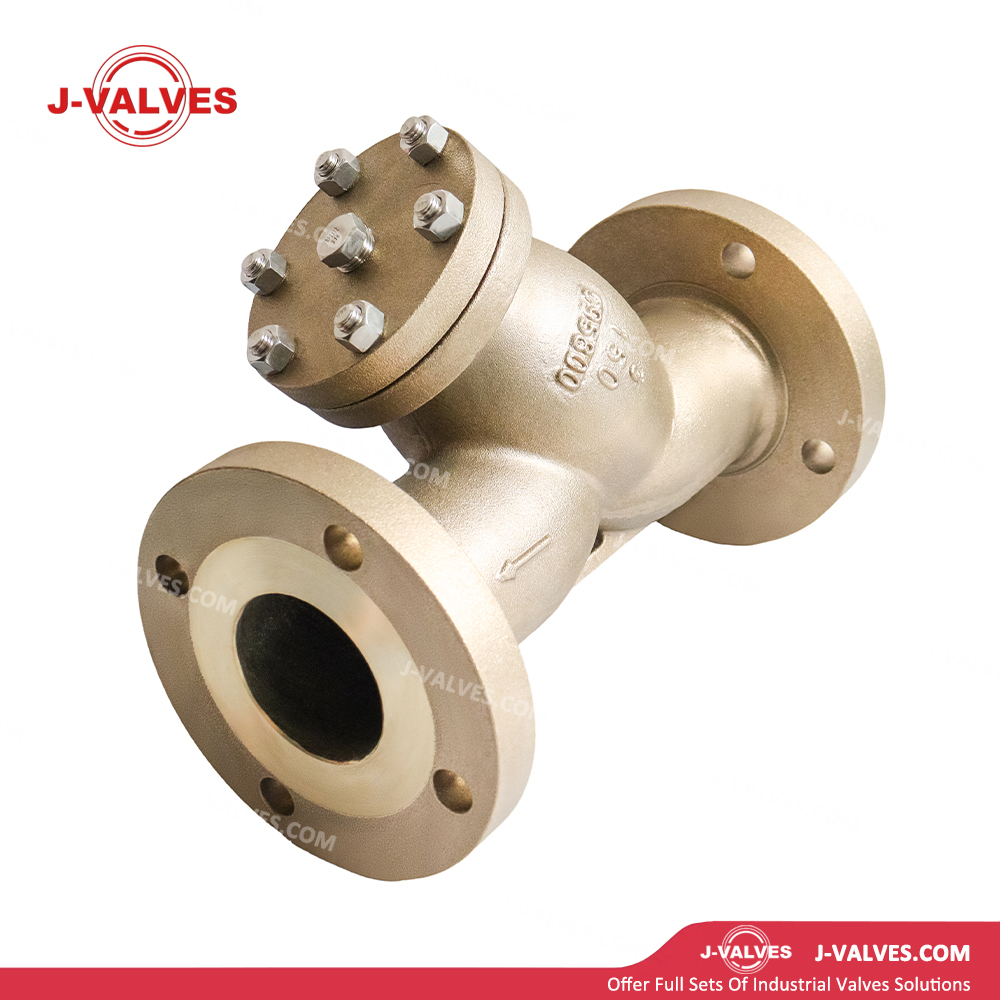

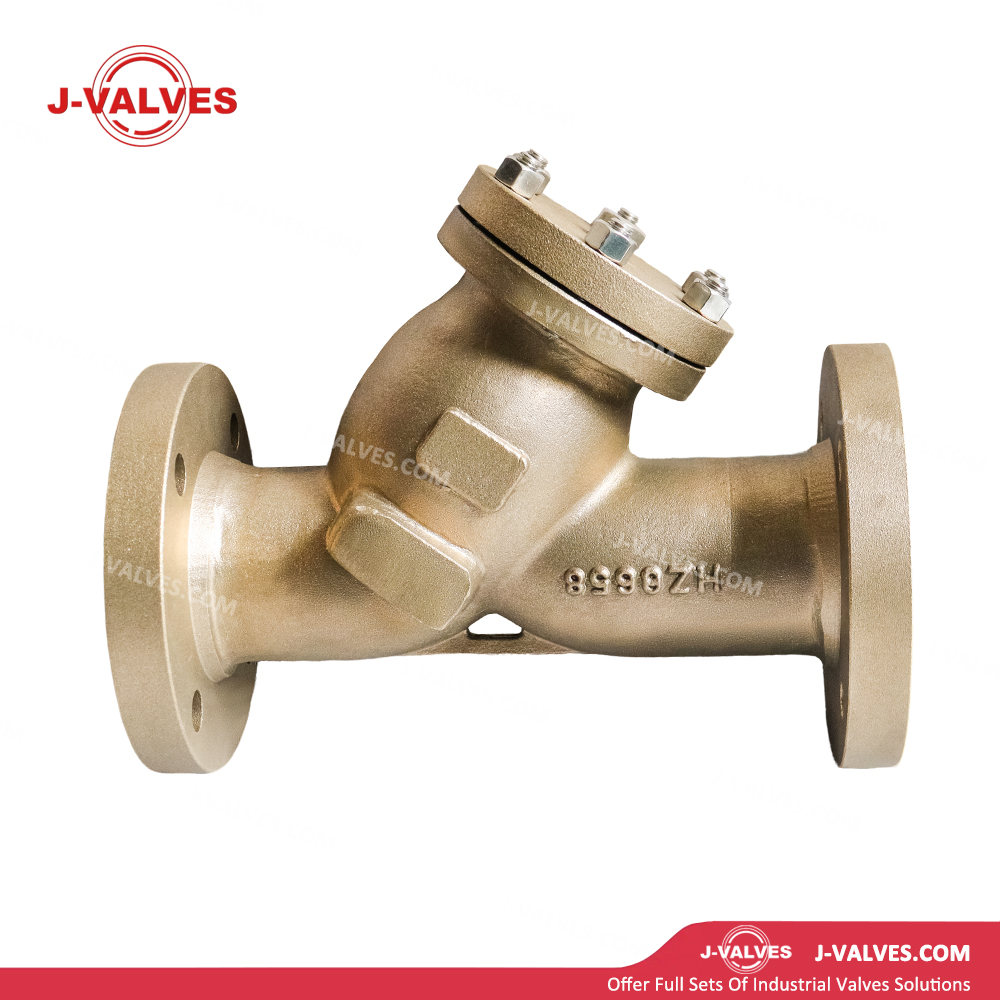

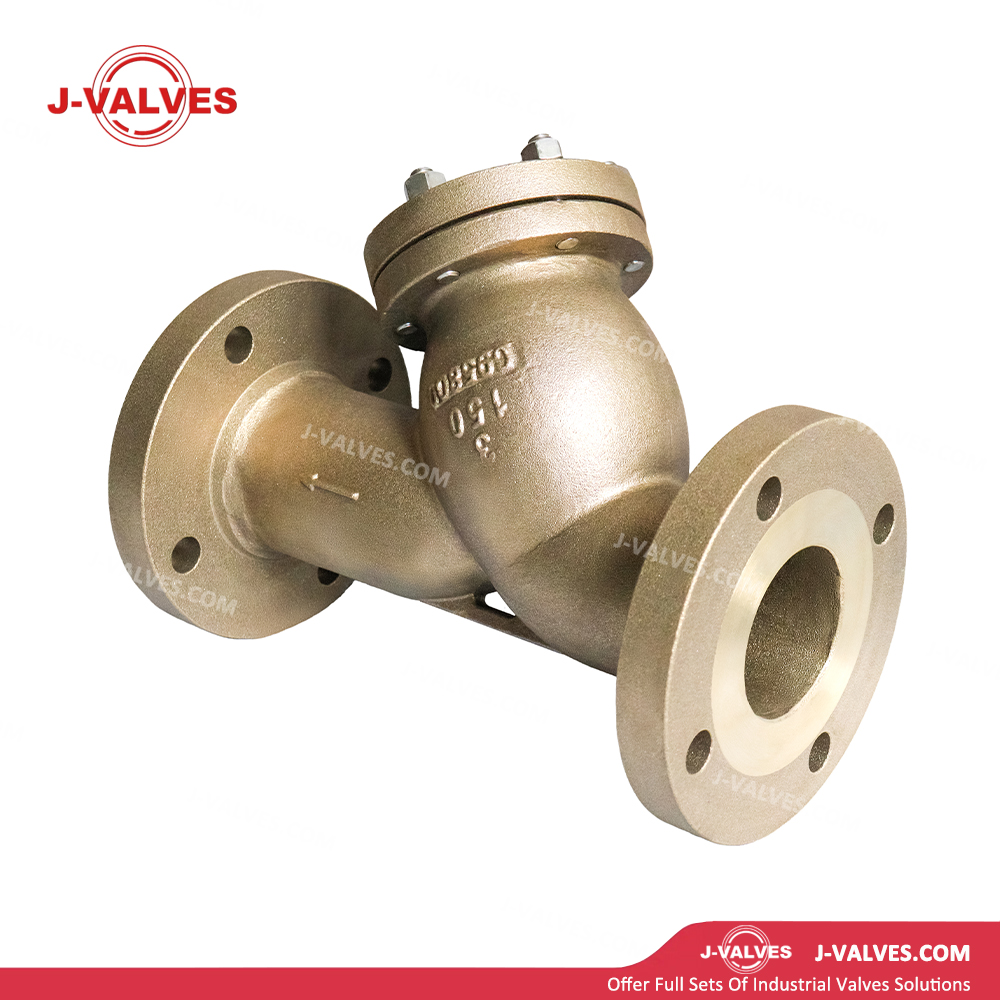

Структура Y-типа: Проточный канал корпуса образует угол 45° с входным и выходным отверстиями, что снижает сопротивление потоку на 30–50 % при низкой потере давления и большой площади фильтрации, что увеличивает интервал очистки сетчатого фильтра.
Съемная конструкция экрана: верхняя фланцевая крышка или крышка с резьбой обеспечивают быстрый доступ. Конструкция выдвижного экрана позволяет оперативно снимать, очищать или заменять фильтр без демонтажа фильтра с трубопровода, что сводит к минимуму время простоя и затраты на техническое обслуживание.
Фланцевое соединение низкого давления: оба конца корпуса оснащены фланцами RF (с выступающей поверхностью), соответствующими стандарту ASME B16.5, класс 150. Для 3-дюймовых фланцев класса 150 внешний диаметр составляет 190 мм, диаметр окружности болтов 152,4 мм, 4 болта M16, толщина фланца 23,9 мм, что обеспечивает полную совместимость со стандартными системами трубопроводов низкого давления.
Продувка и вентиляция: Внизу имеется продувочное соединение с резьбой 3/4 дюйма или 1 дюйм NPT, оснащенное шаровым клапаном или задвижкой для оперативной продувки для удаления осажденных примесей внизу без разборки. Сбоку может быть предусмотрено соединение манометра перепада давления для контроля засорения сита.
Морская противообрастающая конструкция: материал C95800 образует на поверхности плотную оксидную пленку, препятствующую прикреплению ракушек, водорослей и других морских организмов. Дополнительное морское противообрастающее покрытие или электролитическая противообрастающая система доступны для дальнейшего увеличения интервалов технического обслуживания.
Компактная и легкая конструкция: 3-дюймовый блок Y-типа имеет приблизительную длину 330 мм и вес около 10–15 кг, что облегчает установку в ограниченных пространствах, таких как отсеки кораблей и морские платформы, а также снижает затраты на опорные конструкции.
Технические спецификации
Номинальный размер : 3 дюйма (DN80)
Класс давления : 150 фунтов (PN20)
Материал корпуса : ASTM B148 C95800.
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус/крышка : ASTM B148 C95800
Рамка экрана : нержавеющая сталь 316 / C95800.
Материал экрана : плетеная проволочная сетка из нержавеющей стали 304/316/316L или перфорированная пластина.
Прокладки : Прокладка из безасбестового волокна / ПТФЭ / Гибкий графит.
Болты : ASTM B193 B7M/нержавеющая сталь 316 (устойчива к коррозии в морской воде).
Гайки : ASTM B194 2HM/нержавеющая сталь 316.
Продувочный клапан : шаровой кран C95800 или задвижка (из того же материала, что и корпус)
Торцевое соединение : фланцевое (RF с выступом), ASME B16.5, класс 150; дополнительная резьба NPT, фланцы под приварку или морские стандарты
Размеры поверхности фланца : ASME B16.5
Стандарт проектирования : ASME B16.34
Стандарт испытаний : API 598.
Приложения
Морские системы морской воды: используются для фильтрации 3-дюймовых трубопроводов низкого давления в судовых системах водяного балласта, системах трюмных вод, системах противопожарной подачи морской воды и системах охлаждения морской воды. Материал C95800 противостоит коррозии и биообрастанию морской воды, удаляя ракушки, водоросли, осадок и другие загрязнения для защиты насосов и клапанов.
Проектирование морских платформ: Применяется в системах подъема, охлаждения, противопожарной воды и инженерных системах морских нефтяных платформ, плавучих систем плавучести и буровых установок для фильтрации 3-дюймовых трубопроводов низкого давления. Он выдерживает двойную коррозию в морской атмосфере и при погружении в морскую воду, обеспечивая безопасную эксплуатацию оборудования платформы.
Установки опреснения морской воды: используются для входной фильтрации всасывающих насосов и насосов высокого давления в системах опреснения морской воды обратным осмосом (RO), многоступенчатой мгновенной испарением (MSF) и многоступенчатой дистилляцией (MED), удаляя взвешенные твердые частицы и коллоиды для защиты прецизионных мембранных элементов и насосов высокого давления.
Морская химическая промышленность: подходит для фильтрации 3-дюймовых рассолов и концентрированной морской воды в трубопроводах при добыче соли из морской воды, экстракции брома из морской воды, экстракции магния из морской воды и других химических процессах, противостоит коррозии в солевых растворах высокой концентрации и удаляет кристаллические солевые блоки и примеси.
Общее промышленное применение: Идеально подходит для фильтрации примесей 3-дюймовой морской воды низкого давления, солоноватой воды, солевых растворов и других агрессивных сред, особенно в морской среде и в условиях высокой коррозии.
Преимущества и ценность
Превосходная стойкость к коррозии в морской воде. Скорость коррозии никель-алюминиевой бронзы C95800 в морской воде составляет всего 1/50 от скорости коррозии углеродистой стали и 1/10 от скорости коррозии латуни. На поверхности образуется плотная защитная пленка Al₂O₃·CuO, предотвращающая появление ржавчины при длительном погружении и обеспечивающая срок службы более 20 лет, позволяющая избежать частой замены сетчатых фильтров из углеродистой стали и риска разрушения покрытия.
Превосходные противообрастающие свойства: поверхность из никель-алюминиевой бронзы препятствует прикреплению морских организмов, уменьшая засорение экрана ракушками и водорослями. Интервалы технического обслуживания увеличиваются в 3–5 раз, что снижает частоту и затраты на очистку в сухом доке, что особенно подходит для морских платформ, находящихся в длительном погружении.
Низкие потери давления и высокая эффективность фильтрации: конструкция Y-образного типа, наклоненная под углом 45°, снижает сопротивление потоку на 30–50 %, а эффективная площадь фильтрации в ≥ 3 раз превышает поперечное сечение трубы. Низкие потери давления и высокая пропускная способность увеличивают интервалы очистки сеток и снижают потребление энергии при перекачке.
Удобное оперативное обслуживание: верхняя фланцевая крышка позволяет быстро открыться, а выдвижную сетку можно снять для очистки или замены без разборки трубопровода, при этом время обслуживания занимает менее 30 минут, что сводит к минимуму производственные потери.
Электрохимическая совместимость: небольшая разность гальванических потенциалов со стальными корпусами и трубопроводами из нержавеющей стали, хорошая совместимость с катодной защитой, предотвращение гальванической коррозии, обеспечение общей надежности системы и снижение затрат на антикоррозионное проектирование.
Компактная и легкая установка: 3-дюймовый блок весит всего 10–15 кг при длине примерно 300–330 мм, что обеспечивает гибкую установку в ограниченном пространстве, например, в отсеках корабля и модулях платформы, сокращая расходы на трубную эстакаду и поддержку более чем на 30%.
Поддержка сертификации классификационного общества: одобрения типа от ABS, DNV, BV, CCS и других классификационных обществ предоставляются по запросу, что соответствует классификационным требованиям для судов и морской техники, сокращает циклы приемки владельцем и повышает конкурентоспособность проекта.
