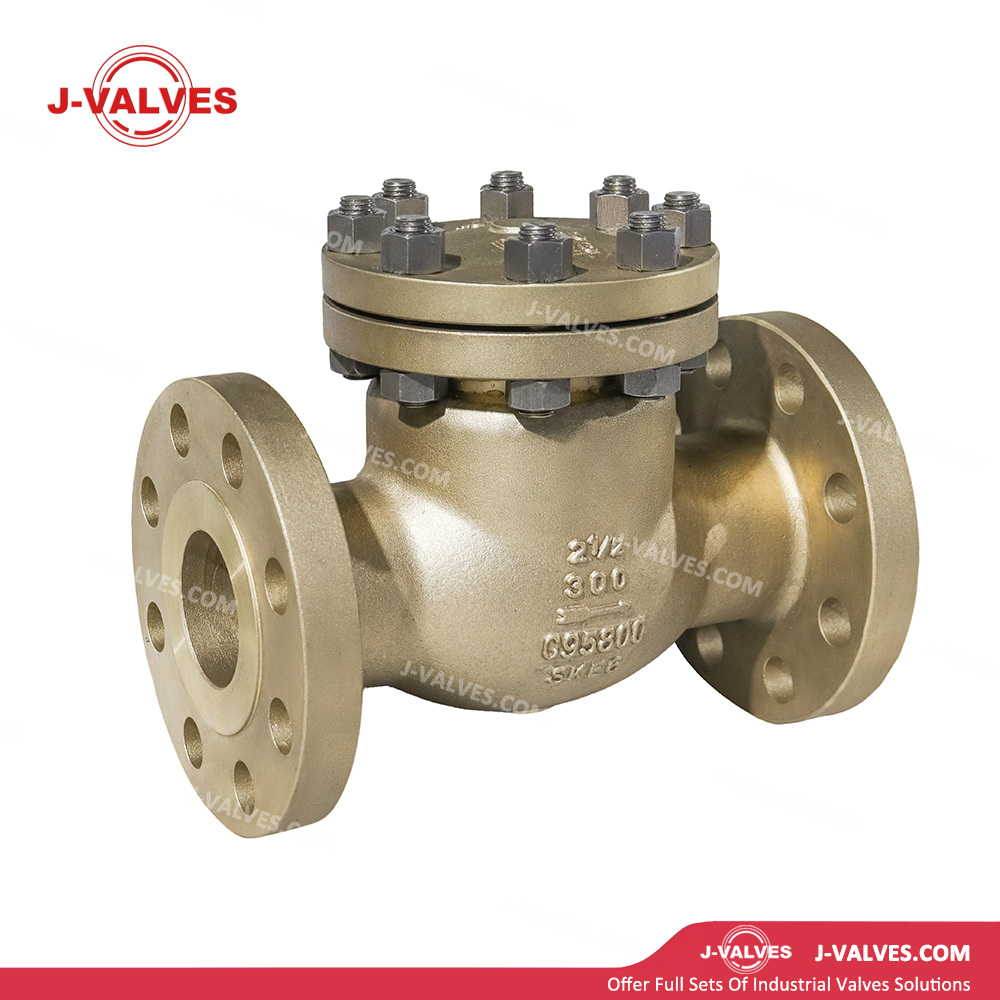

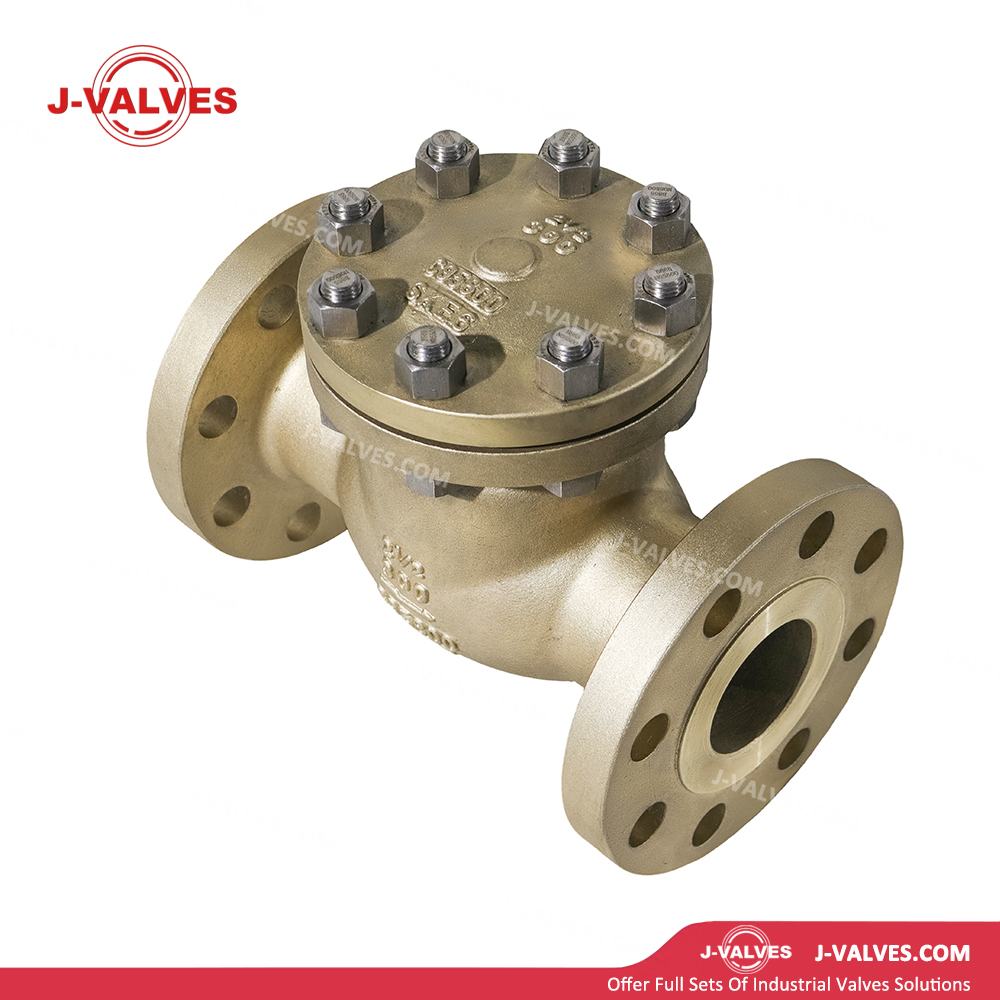

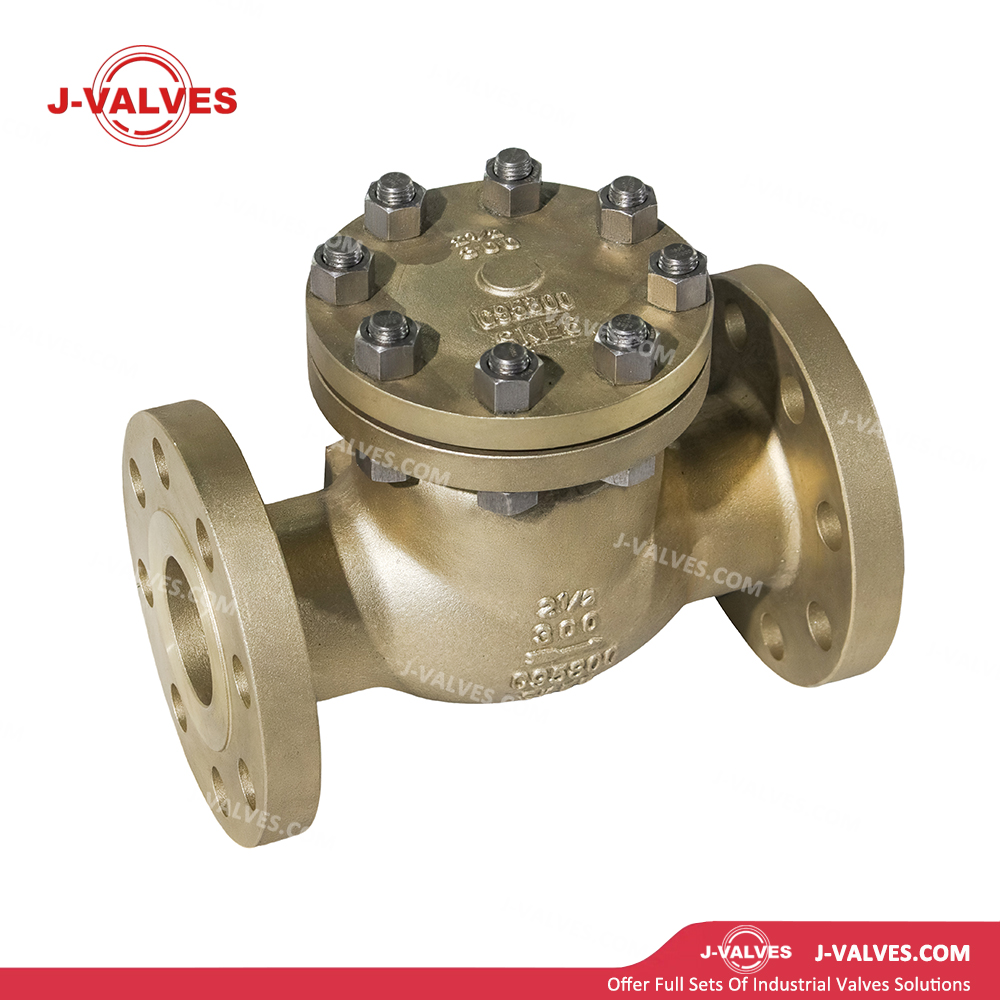

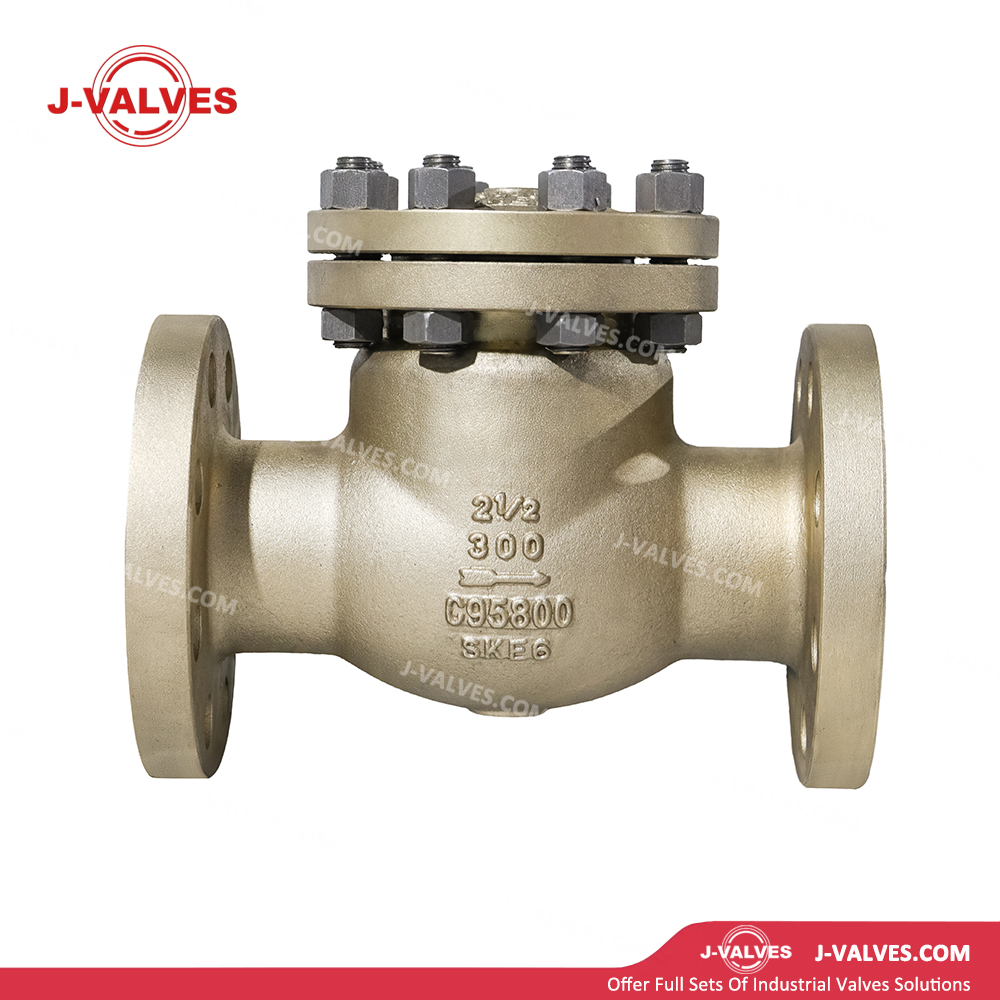

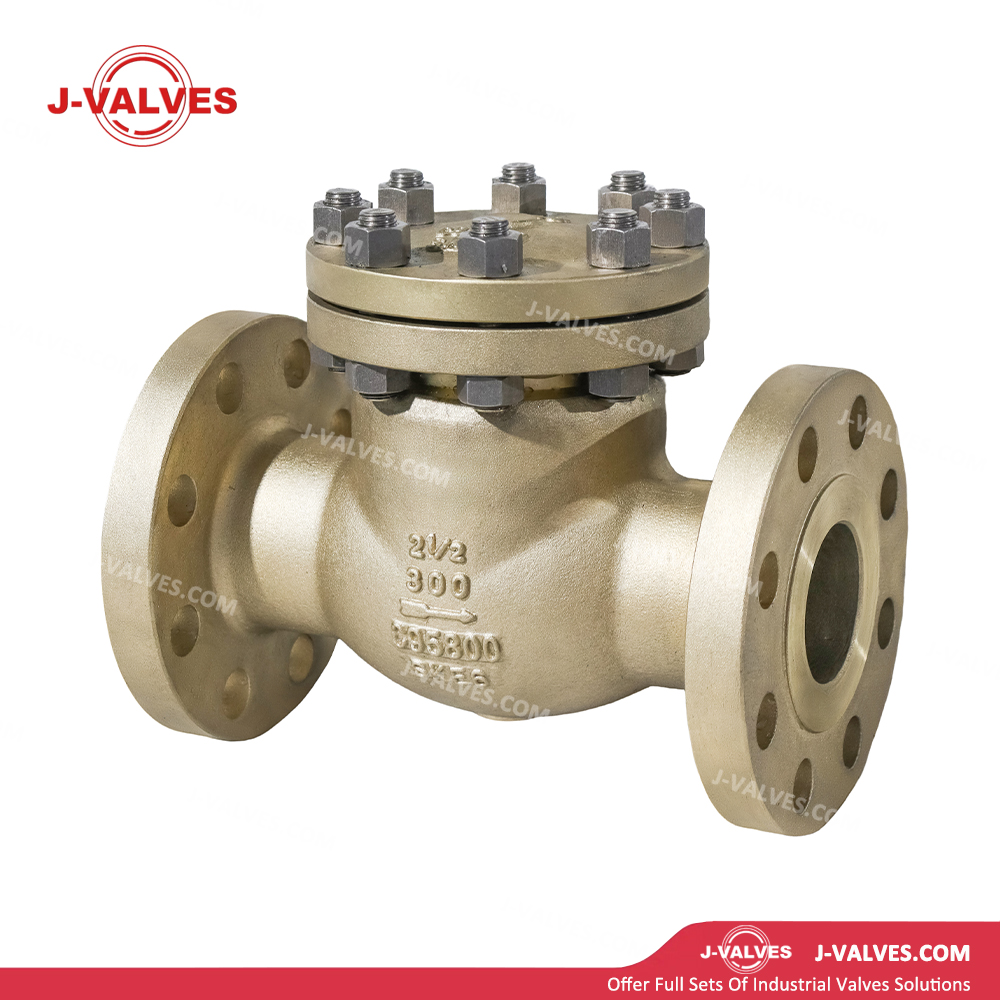

2,5-дюймовый обратный клапан 300 фунтов C95800

C95800 Никель-алюминиевая бронза Конструкция: Корпус клапана отлит точно из никель-алюминиевой бронзы ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn) с химическим составом: 8,5–9,5 % Ni, 4,0–5,0 % Al, 4,0–5,0 % Fe и 0,8–1,5 % Mn. Он обеспечивает исключительную стойкость к коррозии в морской воде, высокую стойкость к кавитации и эрозии, а также эффективно препятствует обрастанию морских организмов, что делает его пригодным для длительного погружения в морскую воду и морские среды со средним и высоким давлением.

Тип поворота: Диск вращается вокруг цапфы внешнего седла, что обеспечивает низкое сопротивление потоку. Он подходит как для горизонтальных, так и для вертикальных трубопроводов с быстрым открытием/закрытием и минимальным эффектом гидроудара.

Тип подъема: Диск поднимается вертикально вдоль центральной линии корпуса клапана, обеспечивая превосходные характеристики уплотнения. Он предназначен для горизонтальных трубопроводов, имеет компактные размеры и небольшое пространство для установки.

Автоматическое включение/выключение, отсутствие внешнего воздействия: открытие и закрытие осуществляется исключительно за счет среднего перепада давления. Диск открывается при прямом потоке и закрывается против обратного потока. Ручные, электрические или пневматические приводы не требуются, что упрощает компоновку системы и сокращает затраты на эксплуатацию и техническое обслуживание.

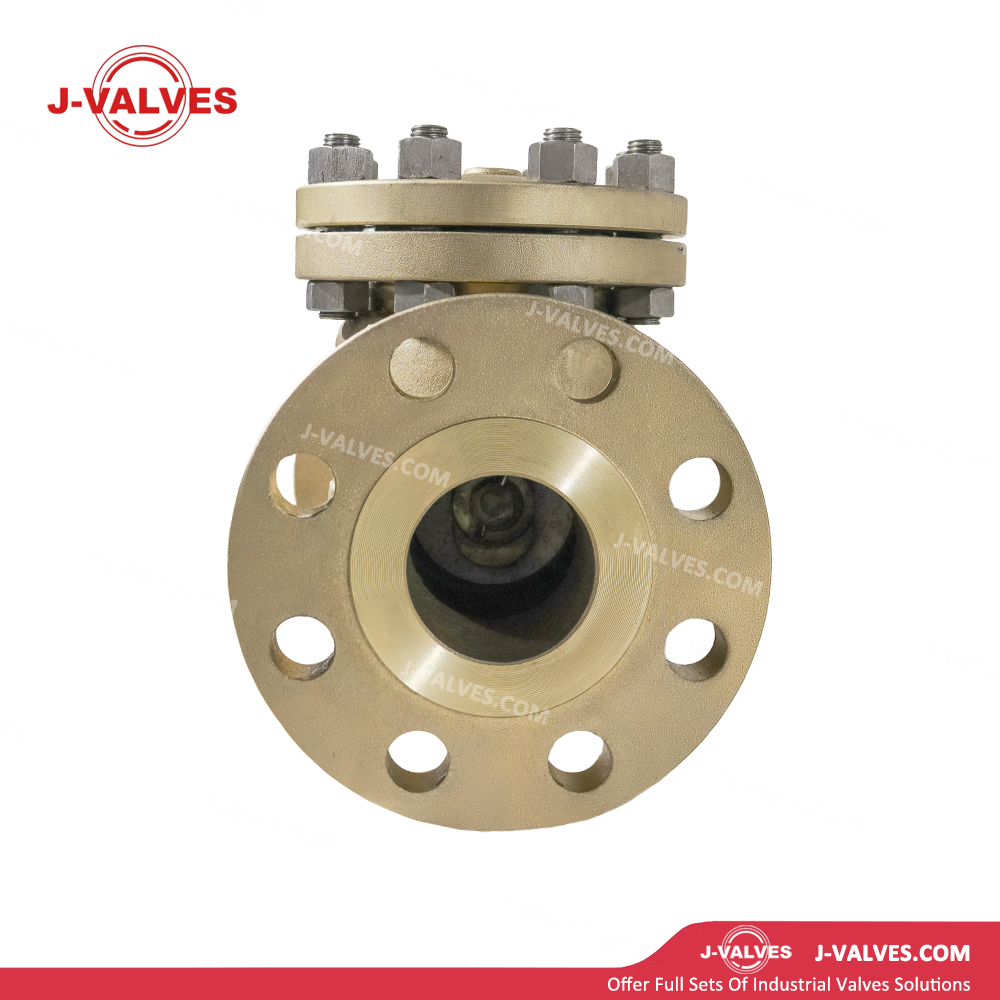

Фланцевое соединение среднего и высокого давления: на обоих концах клапана используются фланцы RF (выступающая поверхность), соответствующие стандартам ASME B16.5, класс 300. Для 2,5-дюймовых фланцев класса 300: наружный диаметр 216 мм, диаметр окружности болтов 184,2 мм, 8 болтов М20, толщина фланца 28,6 мм, что гарантирует надежное соединение и герметичное уплотнение в условиях среднего и высокого давления 5,1 МПа.

Уплотнение «металл-металл». Диск и седло имеют встроенное металлическое уплотнение C95800 или наплавленное покрытие из стеллитового сплава на уплотняющих поверхностях. Конструкция обеспечивает исключительную устойчивость к износу и эрозии, надежное уплотнение и увеличенный срок службы для морской воды, содержащей твердые частицы.

Конструкция, препятствующая обрастанию морской среды: на поверхности C95800 естественным образом образуется плотная пассивная оксидная пленка, которая отталкивает ракушек, водорослей и других морских организмов. Обтекаемая геометрия диска сводит к минимуму точки сцепления и увеличивает интервалы технического обслуживания.

Компактная и легкая конструкция: 2,5-дюймовый клапан поворотного типа имеет общую длину ок. 290 мм и вес от 8 до 12 кг. Он обеспечивает простую установку в местах с ограниченным пространством, таких как отсеки кораблей и морские платформы, что снижает затраты на опорные конструкции.

Системы морской воды морских судов: устанавливаются на 2,5-дюймовых трубопроводах среднего и высокого давления для судовых балластных вод, трюмных вод, морской воды для пожаротушения и контуров охлаждающей морской воды. Сплав C95800 противостоит коррозии и биообрастанию морской воды, предотвращает обратный поток морской воды для защиты насосов и соответствует требованиям сертификации классификационного общества.

Разработка морских платформ: подходит для 2,5-дюймовых трубопроводов среднего и высокого давления на морских нефтяных платформах, FPSO и буровых установках для подъема морской воды, охлаждения, пожаротушения и коммунальных систем. Материал выдерживает комбинированную коррозию, вызванную морской атмосферой и полным погружением в морскую воду, обеспечивая целостность системы от обратного потока.

Установки опреснения морской воды: устанавливаются на выходе насосов высокого давления и трубопроводах установок рекуперации энергии 2,5-дюймовых систем опреснения RO (обратный осмос), MSF (многоступенчатое мгновенное испарение) и MED (многоступенчатая дистилляция). Он блокирует обратный поток морской воды под высоким давлением, чтобы избежать повреждения насосов и мембранных модулей. Класс класса 300 полностью совместим с процессами мембранного опреснения под высоким давлением.

Береговые электростанции: Применяется для 2,5-дюймовых трубопроводов циркулирующей охлаждающей воды, обессеривания дымовых газов морской воды и трубопроводов охлаждения конденсаторов на прибрежных тепловых электростанциях и атомных электростанциях. C95800 устраняет коррозию, вызываемую обесцинковкой, характерную для латунных обратных клапанов, и предотвращает обратный поток охлаждающей воды во время остановки установки.

Морская химическая промышленность: используется для 2,5-дюймовых трубопроводов рассола и концентрированной морской воды в морских химических процессах, включая производство морской соли, экстракцию брома и восстановление магния. Сплав противостоит коррозии от растворов высокой солености при среднем и высоком давлении и останавливает обратный поток технологической среды.

Подводное оборудование: устанавливается на 2,5-дюймовые регулирующие трубопроводы среднего и высокого давления для подводных клапанных манифольдов, подводных трубопроводных коллекторов и панелей управления ROV. C95800 обеспечивает надежную стойкость к коррозии под давлением морской воды для условий эксплуатации на больших глубинах.

Общие промышленные условия: Подходит для однонаправленного регулирования потока агрессивных сред, таких как морская вода среднего и высокого давления, солоноватая вода и солевые растворы размером 2,5 дюйма. Он предотвращает обратный поток для защиты насосов и оборудования, особенно в морских и сильно агрессивных рабочих средах.

Автоматическая работа с минимальными затратами на техническое обслуживание: автоматически активируется за счет среднего перепада давления без внешних приводов. Упрощенная компоновка системы снижает затраты на техническое обслуживание и количество потенциальных точек отказа, что идеально подходит для эксплуатации морской беспилотной платформы.

Устойчивость к коррозии в морской воде при среднем и высоком давлении: никель-алюминиевая бронза C95800 демонстрирует скорость коррозии в морской воде, равную 1/50 углеродистой стали и 1/10 латуни. На его поверхности естественным образом образуется плотная защитная пленка Al₂O₃·CuO, обеспечивающая долговременное отсутствие ржавчины при погружении под давление класса 300 со сроком службы более 20 лет.

Превосходные характеристики защиты от биообрастания: поверхность из никель-алюминиевой бронзы естественным образом препятствует прилипанию морских организмов, избегая блокировки диска ракушками и водорослями. Циклы технического обслуживания увеличиваются в 3–5 раз, что позволяет сократить расходы и частоту постановки в сухой док морских судов, что делает его идеальным для постоянно находящихся под водой морских платформ.

Дополнительное смягчение гидроудара: клапаны поворотного типа могут быть оснащены гидравлическими демпфирующими буферами для замедления скорости закрытия, снижения давления гидроудара на 30–50% и продления срока службы насосов, клапанов и трубопроводной инфраструктуры.

Отличная электрохимическая совместимость: низкая разность гальванических потенциалов со стальным корпусом и трубами из нержавеющей стали обеспечивает хорошую совместимость с системами катодной защиты, исключая гальваническую коррозию, повышая общую надежность системы и снижая затраты на антикоррозионное проектирование.

Компактная и легкая установка: 2,5-дюймовый клапан весит всего 8–12 кг при общей длине от 240 до 290 мм. Гибкая установка достигается в ограниченных по пространству отсеках корабля и модулях платформы, что позволяет сократить расходы на опоры труб и кронштейны более чем на 30%.

Дополнительная ценность за счет защиты системы: эффективно предотвращает обратный поток среды и защищает прецизионное оборудование, включая насосы, компрессоры и мембранные модули, от обратного вращения и повреждения гидроударом. Это продлевает общий срок службы всей системы, снижает частоту отказов оборудования и затраты на ремонт.
