J-VALVES

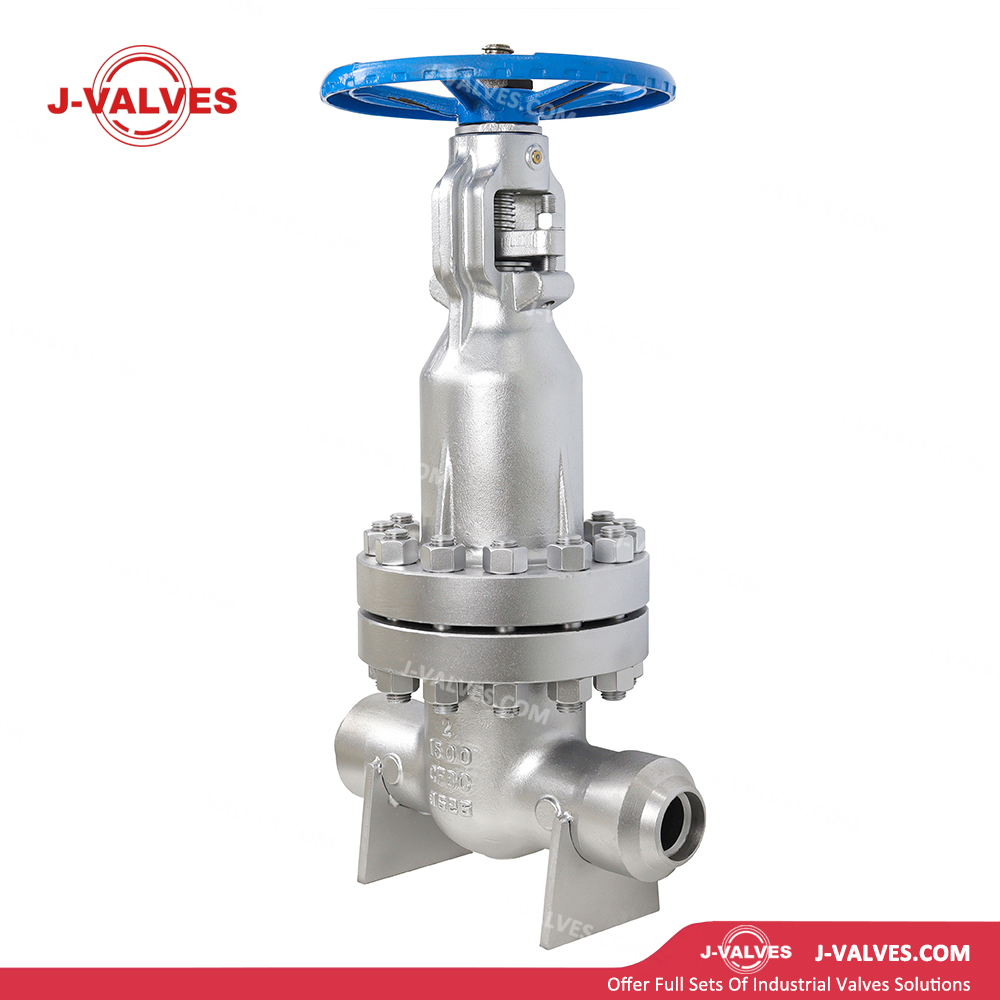

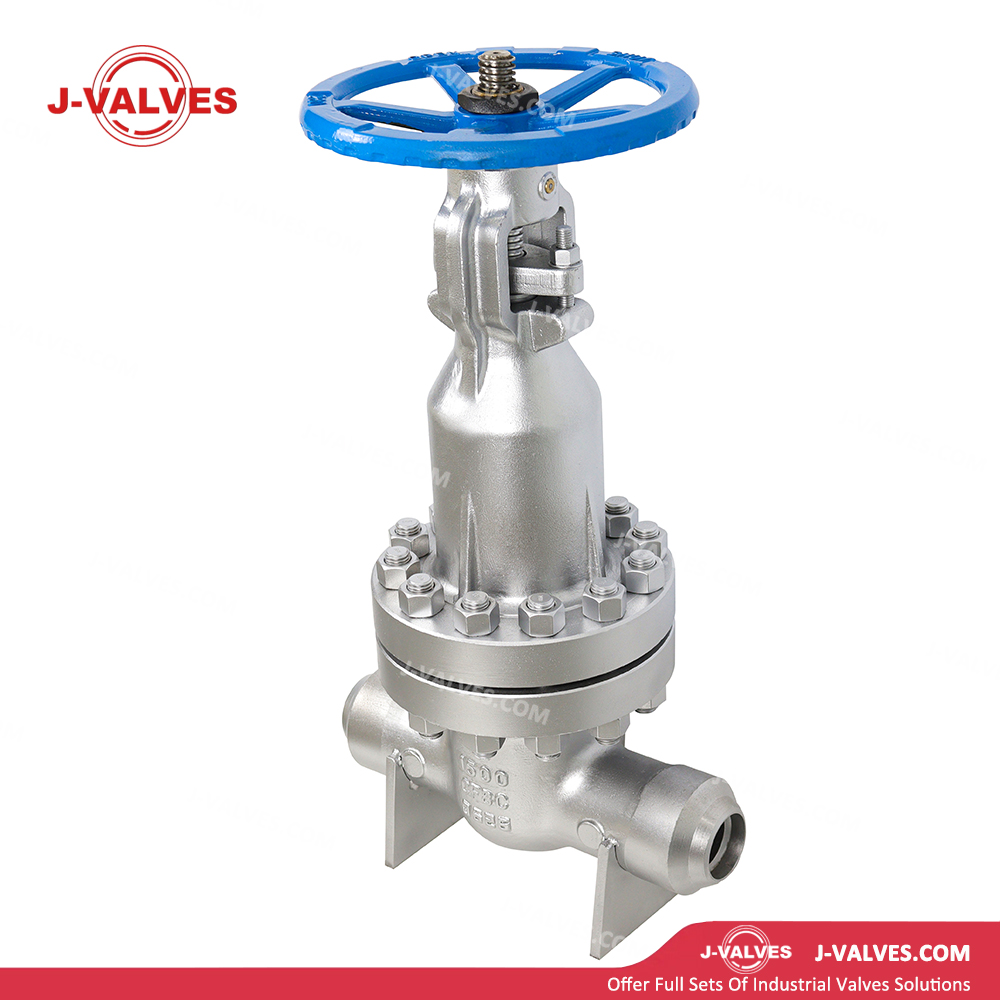

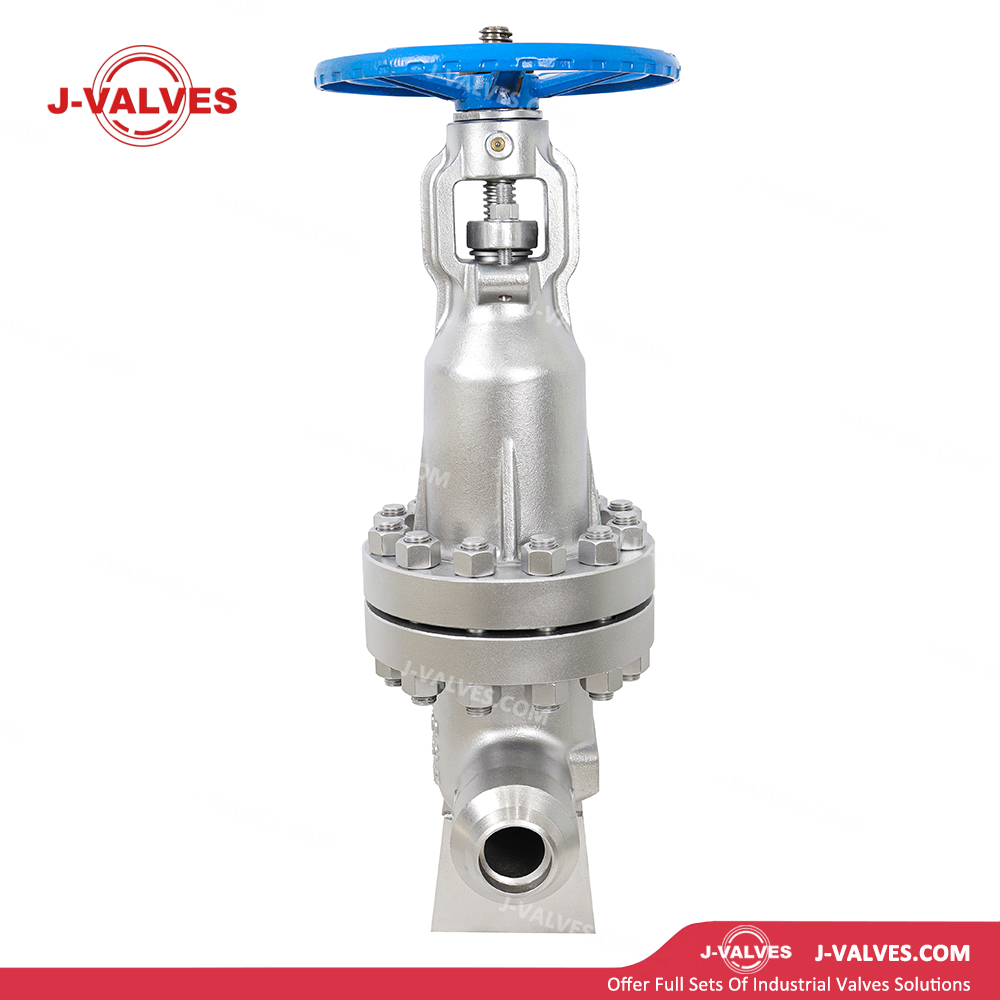

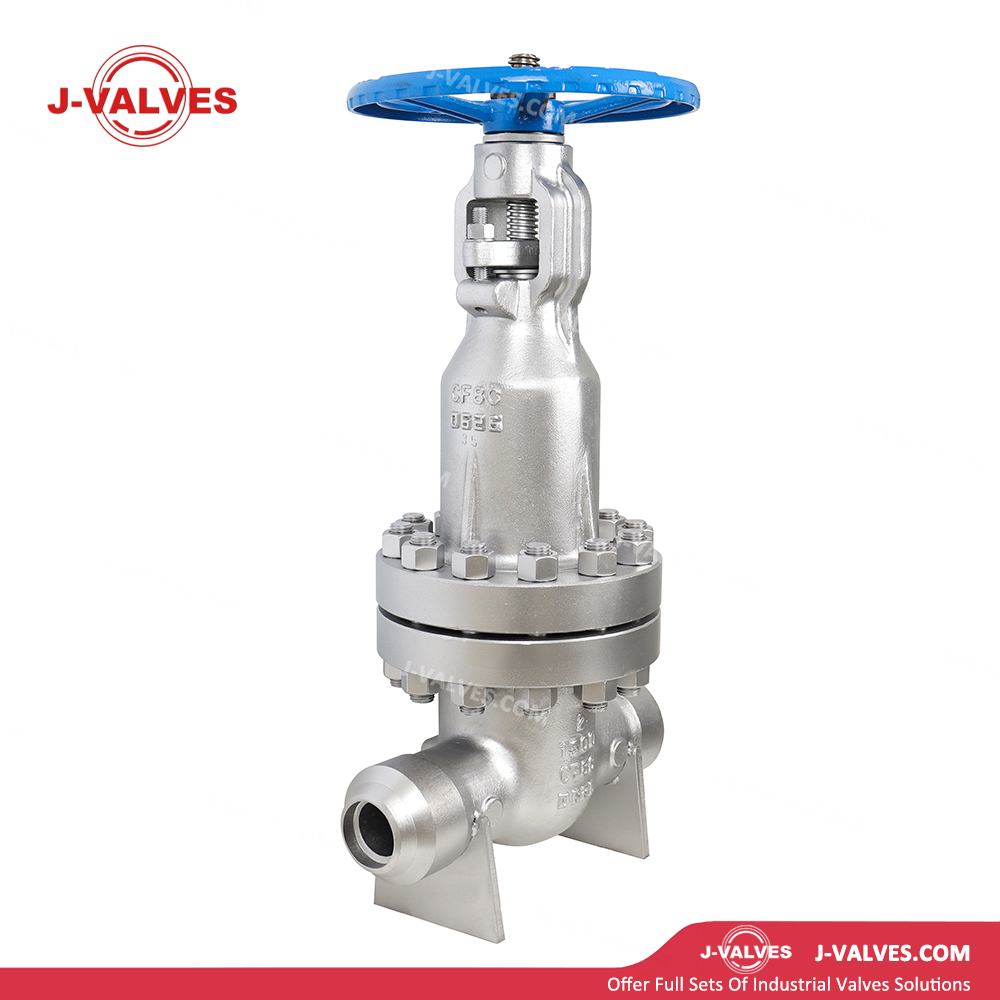

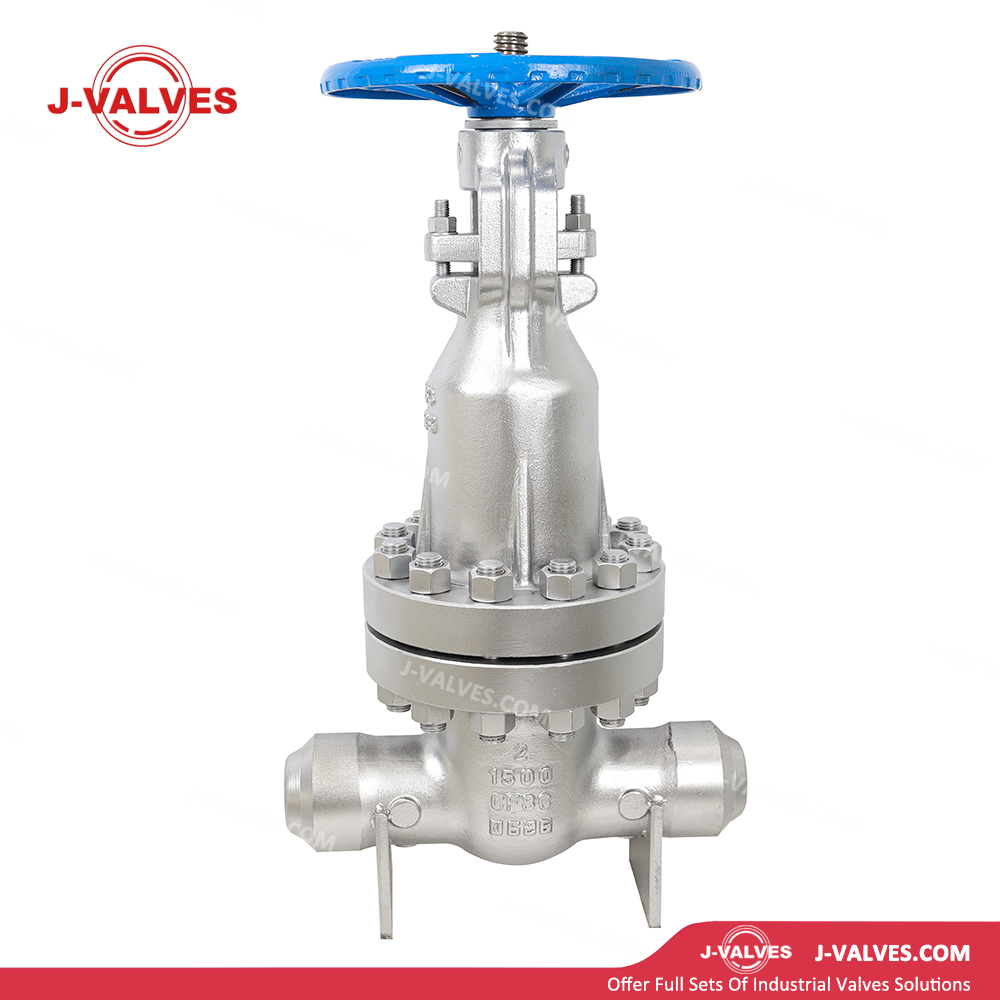

Дизайн функции
Корпус клапана из литой нержавеющей стали CF8C: прецизионное литье из ASTM A351 CF8C (нержавеющая сталь 347). Ниобий (Nb) в качестве стабилизирующего элемента в сочетании с углеродом образует карбид ниобия, предотвращая истощение хрома на границах зерен и обеспечивая превосходную стойкость к межкристаллитной коррозии. Его предел ползучести при высоких температурах и прочность на разрыв значительно превосходят сталь 304/316, что делает его пригодным для эксплуатации при высоких температурах до 538–650 ℃.
Стандартный диаметр отверстия 2 дюйма: номинальный диаметр DN50 идеально подходит для подачи жидкости при высокой температуре и высоком давлении с малым и средним расходом. Полнопортовая конструкция облегчает очистку системы и очистку скребков; уменьшенный порт доступен для оптимизации экономической эффективности.
1500LB Класс сверхвысокого давления: номинальное давление класса 1500 (PN260) с максимальным рабочим давлением 25,5 МПа при температуре окружающей среды, подходит для экстремальных условий, включая сверхкритический пар, реакции гидрирования и высокотемпературные химические процессы под высоким давлением.
Гибкий клин: разработан с эластичной прорезью в центре клина, которая автоматически компенсирует деформацию седла при высоких температурах, обеспечивая равномерный контакт уплотнительных поверхностей и надежное высокотемпературное уплотнение.
Затвор клинового типа: доступен в цельноклиновой или двухдисковой конструкции, обеспечивающий уплотнение за счет среднего давления или внешней силы, с простой конструкцией и низким сопротивлением потоку.
Полное открытие/полное закрытие: в полностью открытом положении проходной канал соответствует внутреннему диаметру трубы, что приводит к чрезвычайно низкому перепаду давления. В полностью закрытом состоянии уплотнительные поверхности плотно прилегают друг к другу, обеспечивая надежное закрытие.

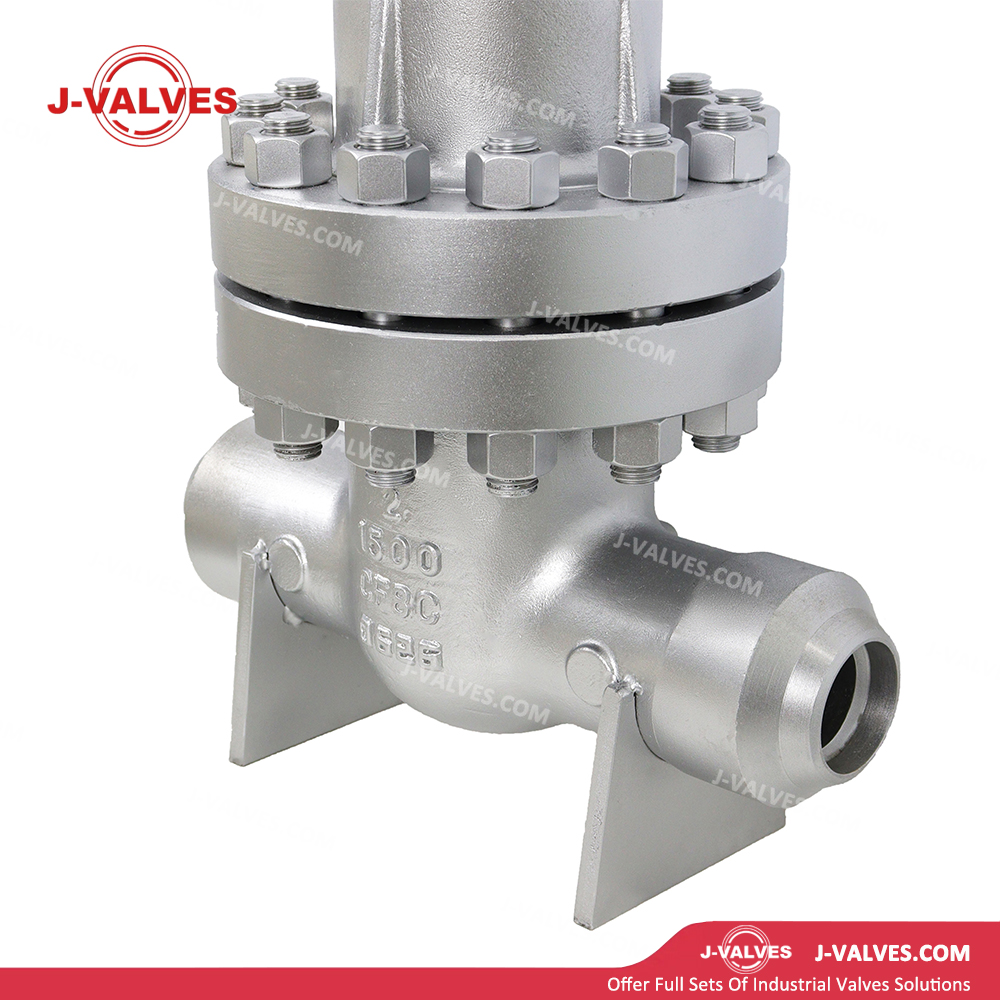

Дополнительные фланцевые/приварные соединения: фланцевые соединения включают RF (выступающая поверхность) или RTJ (кольцевое соединение) в соответствии с ASME B16.5; Концы под стыковую сварку (BW) соответствуют ASME B16.25. Кольцевые канавки RTJ обеспечивают надежное уплотнение металл-металл при сверхвысоком давлении.
Внешний винт и хомут (OS&Y): резьба штока открыта; шток поднимается и опускается вместе с затвором, обеспечивая четкую визуальную индикацию положения клапана, что подходит для работы над землей.
Внутренний винт: резьба штока прилагается; шток остается неподвижным во время движения ворот, что экономит рабочее пространство и идеально подходит для подземной установки или установки в ограниченном пространстве.
Двунаправленное уплотнение: обе стороны затвора служат уплотняющими поверхностями, что обеспечивает неограниченное направление установки и упрощает проектирование трубопроводов и строительство на месте.
Система высокотемпературного уплотнения : оснащена гибким графитом, графитом, армированным проволокой Inconel, или уплотнением из керамического волокна, способным выдерживать температуры до +650 ℃. Номинальное давление соответствует корпусу клапана, что предотвращает выдавливание и утечку в условиях высокой температуры и высокого давления.
Выбросоустойчивый шток: на соединении шток-затвор предусмотрена удерживающая конструкция, которая удерживает шток внутри корпуса клапана даже при аномальном внутреннем давлении, обеспечивая эксплуатационную безопасность при работе со сверхвысоким давлением.
Конструкция с низким уровнем выбросов: дополнительная система уплотнения с низким уровнем утечек, соответствующая стандарту ISO 15848-1, сводящая к минимуму утечку высокотемпературных летучих сред.
Технические параметры
Номинальный размер: 2 дюйма (DN50)
Класс давления: Класс 1500 (PN260)
Диапазон температуры: от -29 до +425 ℃
Корпус: литой ASTM A351 CF8C (нержавеющая сталь 347).
Ворота: CF8C, F321, F347, наплавленные сплавом стеллита.
Шток: F316, F321, F347, Инконель 718, дисперсионная закалка.
Седло: CF8C + наплавка из стеллита, F347 + наплавка из стеллита.
Набивка: Гибкий графит, графит, армированный проволокой Inconel, керамическое волокно, высокотемпературная композитная набивка.
Прокладка: спирально-навитая графитовая прокладка из нержавеющей стали, металлическая кольцевая прокладка (восьмиугольная/овальная)
Болты: B8M кл.2 (316), B8C (347), Inconel 718, устойчивые к высокотемпературной релаксации.
Редуктор/привод: литая сталь, жаропрочная легированная сталь, оснащенная охлаждающими ребрами и возможностью ручного дублирования.
Торцевое соединение: фланцевое (RF/RTJ) или под приварку встык (BW)
Управление: ручное (редуктор с удлинителем или стойкой), электрическое (высокотемпературное двухпозиционное/модулирующее), пневматическое (высокотемпературное двойного действия/с пружинным возвратом), гидравлическое.
Стандарт проектирования: ASME B16.34, API 600, API 602.
Стандарт тестирования: API 598
Лицо-личное измерение: ASME B16.10
Приложения
Производство сверхкритической энергии: используется в системах основного пара, пара промежуточного нагрева и питательной воды сверхкритических и сверхсверхкритических тепловых энергоблоков, выдерживает высокую температуру 650 ℃ и пар сверхвысокого давления 25 МПа.
Установки нефтехимического крекинга: Применяются в высокотемпературных нефте- и газопроводах высокого давления установок каталитического крекинга, гидрокрекинга и замедленного коксования. Материал CF8C устойчив к высокотемпературной сульфидной коррозии и водородному воздействию.
Высокотемпературные химические установки: используются на высокотемпературных входных и выходных линиях реакционных систем высокого давления для аммиака, метанола, мочевины и т. д. Класс 1500 соответствует самым строгим требованиям к изоляции процесса.
Газотурбинная электростанция: устанавливается в выхлопных трубах газовой турбины и высокотемпературных дымоходах котла-утилизатора, устойчив к высокотемпературному окислению и коррозии.
Концентрированная солнечная энергия (CSP): применяется в системах термического хранения расплавленной соли и системах производства пара, выдерживает высокотемпературную коррозию расплавленной соли и термический удар.
Оборудование для испытаний при высоких температурах и высоком давлении: используется на стендах для испытаний материалов и в системах испытаний сосудов под давлением, имеет полную сертификацию, обеспечивающую надежные данные испытаний.
Преимущества и ценность
Сопротивление ползучести CF8C при высоких температурах: стабилизация ниобием предотвращает истощение хрома на границах зерен при повышенных температурах. Предел ползучести выше 538 ℃ в 2–3 раза выше, чем у 316, что гарантирует длительную безопасную работу при сверхкритической выработке электроэнергии и высокотемпературных химических процессах.
Надежность при сверхвысоком давлении и высоких температурах: класс 1500 и литая конструкция CF8C обеспечивают структурную целостность и надежность уплотнения при 25,5 МПа и 650 ℃, что позволяет избежать катастрофических отказов.
Прямой путь потока с низким перепадом давления: в полностью открытом состоянии проход потока совпадает с внутренним диаметром трубы, обеспечивая минимальный перепад давления, что идеально подходит для длительной работы в полностью открытом положении с низким потреблением энергии при перекачке.
Гарантия безопасности и соответствия: множество функций безопасности, включая конструкцию API 600, высокотемпературное уплотнение и противовыбросовой шток. Дополнительная сертификация монограмм PED и API 600 соответствует самым строгим нормам безопасности при высоких температурах и высоком давлении.
Гибкая модернизация автоматизации: стандартная монтажная площадка ISO 5211 позволяет быстро устанавливать различные высокотемпературные приводы, облегчая переход от ручного управления к дистанционному управлению и автоматизированным системам.
Оптимизация системной интеграции: стандартные габаритные размеры и фланцевые соединения обеспечивают легкую интеграцию в существующие высокотемпературные трубопроводные системы высокого давления, сокращая затраты на проектирование и строительство.
Устойчивая ценность: высокоэффективная высокотемпературная конструкция снижает потери энергии; длительный срок службы снижает расход материалов и количество отходов, способствуя переходу к низкоуглеродной энергетике в энергетической отрасли.
