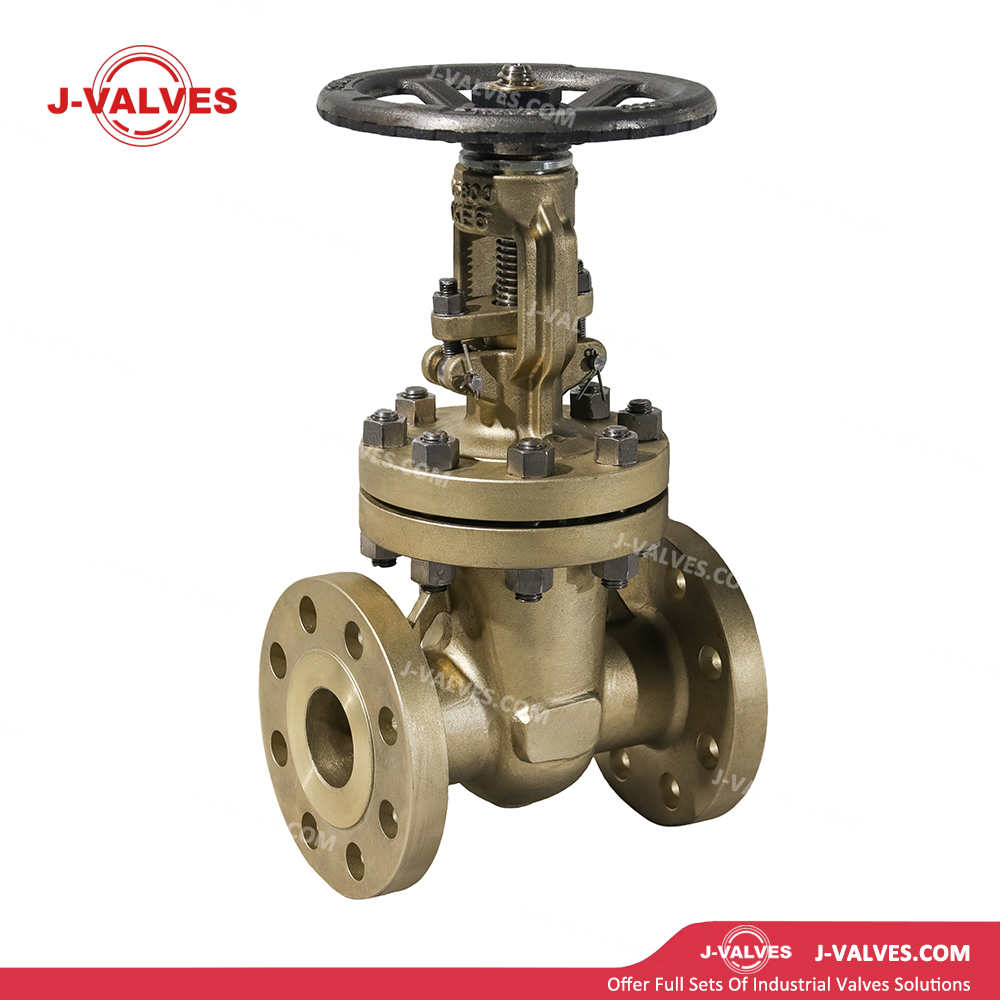

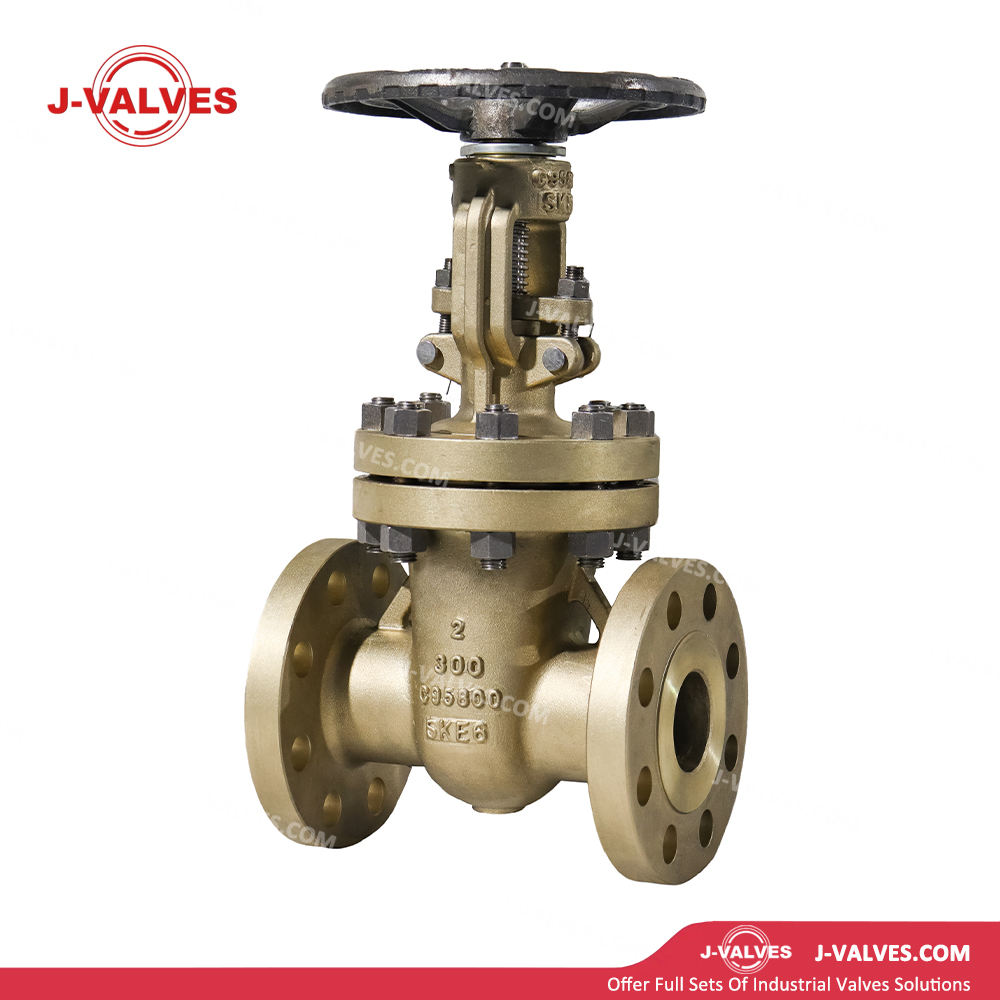

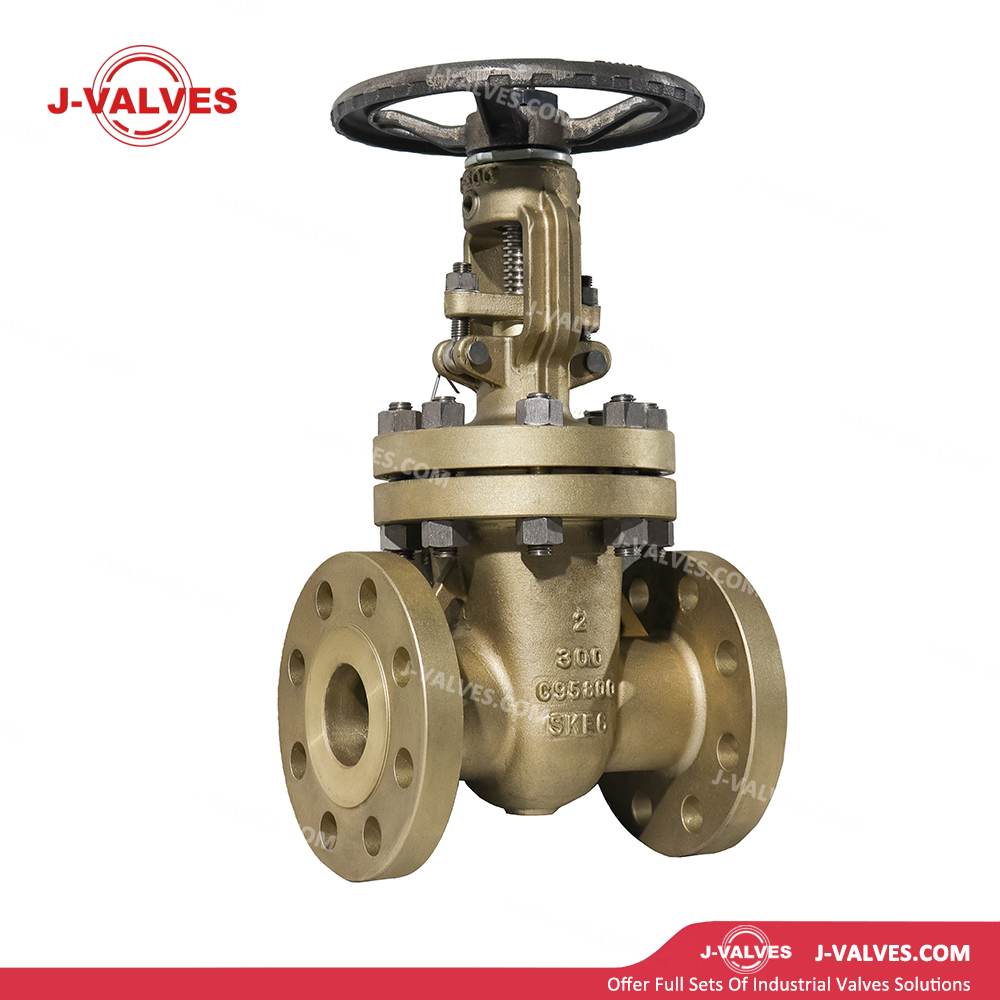

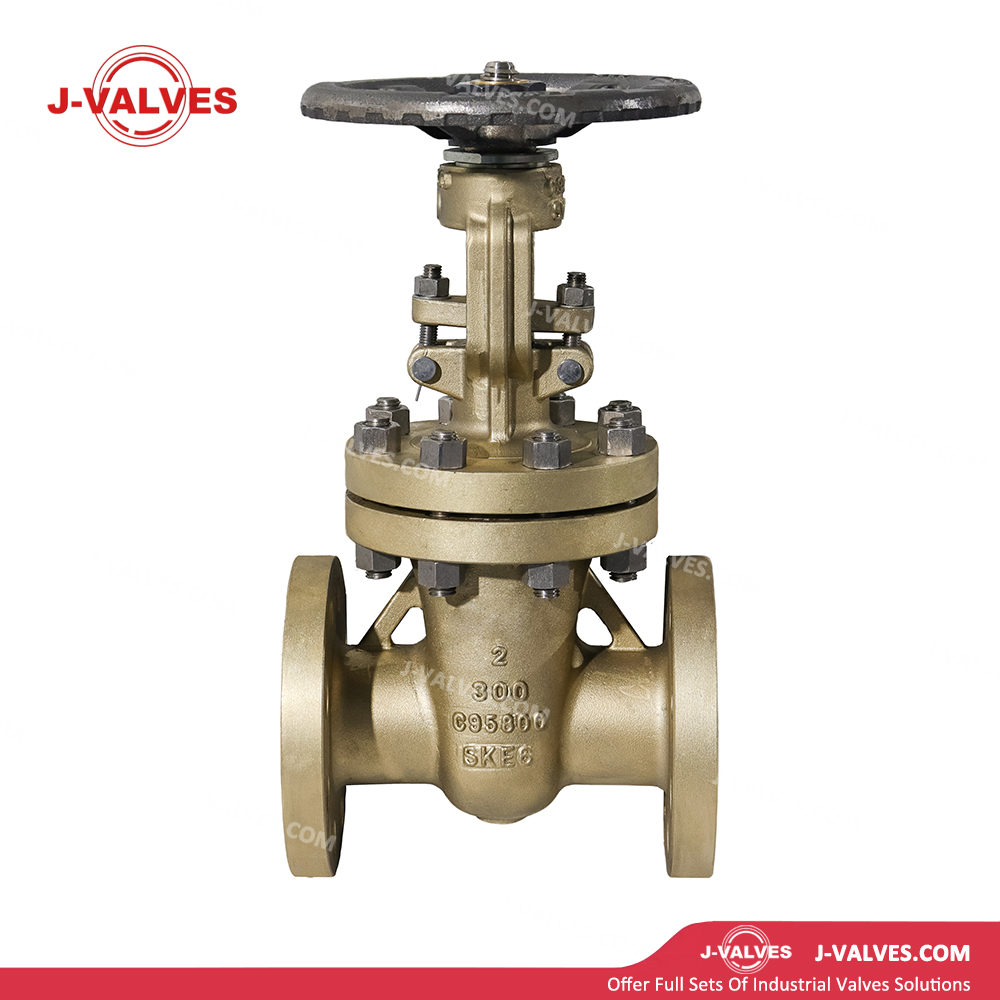

2' Задвижка 300LB C95800

C95800 Никель-алюминиевая бронза Материал: Корпус клапана отлит с высокой точностью из никель-алюминиевой бронзы ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn) с химическим составом 8,5–9,5 % никеля, 4,0–5,0 % алюминия, 4,0–5,0 % железа и 0,8–1,5 % марганца. Он обеспечивает исключительную стойкость к коррозии в морской воде, превосходную устойчивость к кавитации и эрозионной коррозии, а также эффективно препятствует прилипанию и обрастанию морских организмов, что делает его пригодным для длительного погружения в морскую воду и морских сред со средним и высоким давлением.

Структура эластичного клинового диска: Принимая во внимание конструкцию эластичного клинового диска клиновидной формы, диск имеет прорези посередине или представляет собой цельный упругий компонент. В закрытом состоянии при сжатии седел клапанов возникает небольшая деформация, что автоматически компенсирует угловое отклонение уплотнительных поверхностей, обеспечивая равномерный контакт поверхностей и надежное двунаправленное герметичное закрытие для работы при среднем и высоком давлении.

Полнопроходной прямоточный канал: при полном открытии клиновой диск втягивается в крышку, образуя беспрепятственный прямой канал потока с чрезвычайно низким коэффициентом сопротивления потоку (ζ ≈ 0,1–0,3) и незначительным перепадом давления. Он спроектирован как двухпозиционный запорный клапан и не предназначен для дросселирования или регулирования расхода.

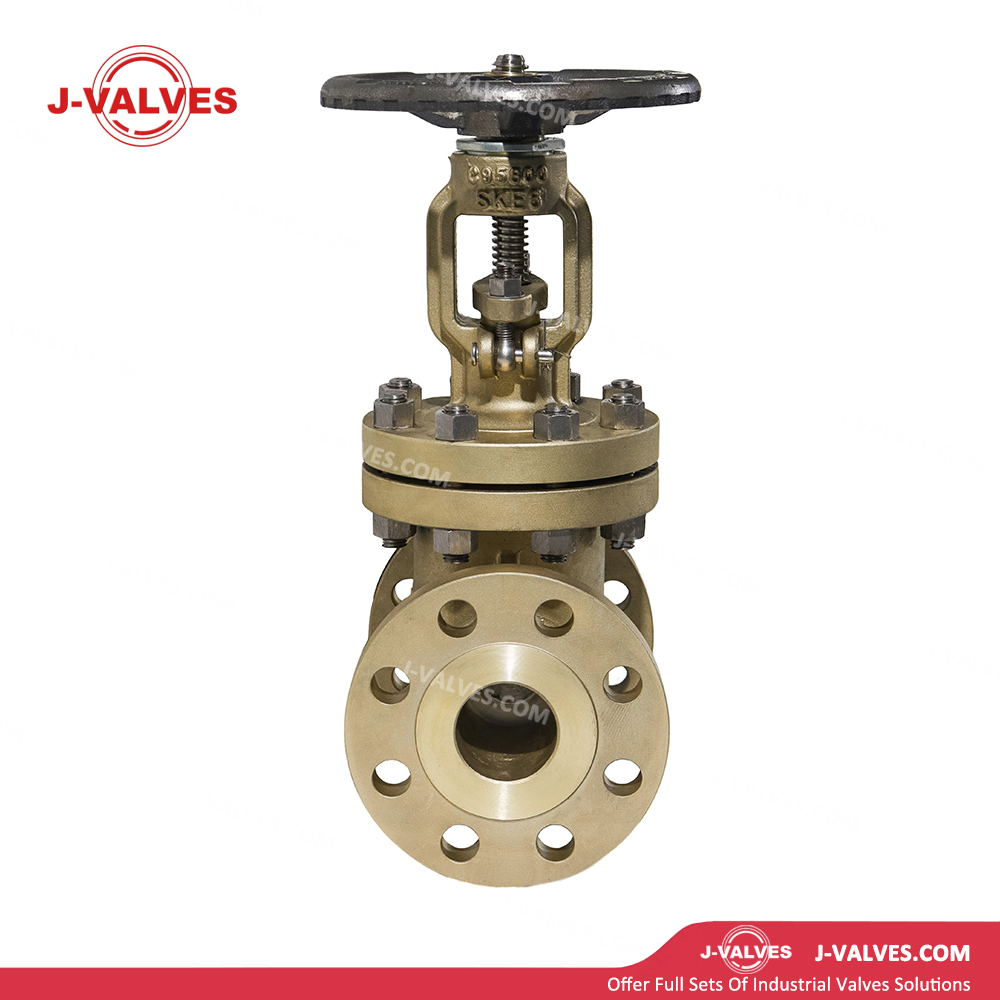

Фланцевое соединение среднего и высокого давления: оба конца корпуса клапана оснащены фланцами RF (с выступающей поверхностью), соответствующими стандартам ASME B16.5, класс 300. Для 2-дюймовых фланцев класса 300: наружный диаметр 165 мм, диаметр окружности болтов 127,0 мм, 8 болтов М16 и толщина фланца 22,3 мм, что гарантирует целостность и герметичность соединения при среднем и высоком давлении до 5,1 МПа.

Индикатор положения поднимающегося штока: Открытый шток оснащен шкалой хода или индикатором открытия для визуального отображения открытого/закрытого положения клапана, что облегчает работу на месте, дистанционный мониторинг и предотвращает неправильную работу.

Низкий рабочий крутящий момент: гайка штока изготовлена ​​из снижающего трение медного сплава или самосмазывающегося композитного материала в сочетании с прецизионно обработанной резьбой для минимизации трения при подъеме. Ручное управление для размера 2 дюйма не требует усилий, а компактные приводы могут быть оснащены опционально.

Пожаробезопасная конструкция: соответствует стандарту API 607. Графитовая набивка и металлические уплотнительные компоненты сохраняют герметичность во время пожара, предотвращая утечку среды.

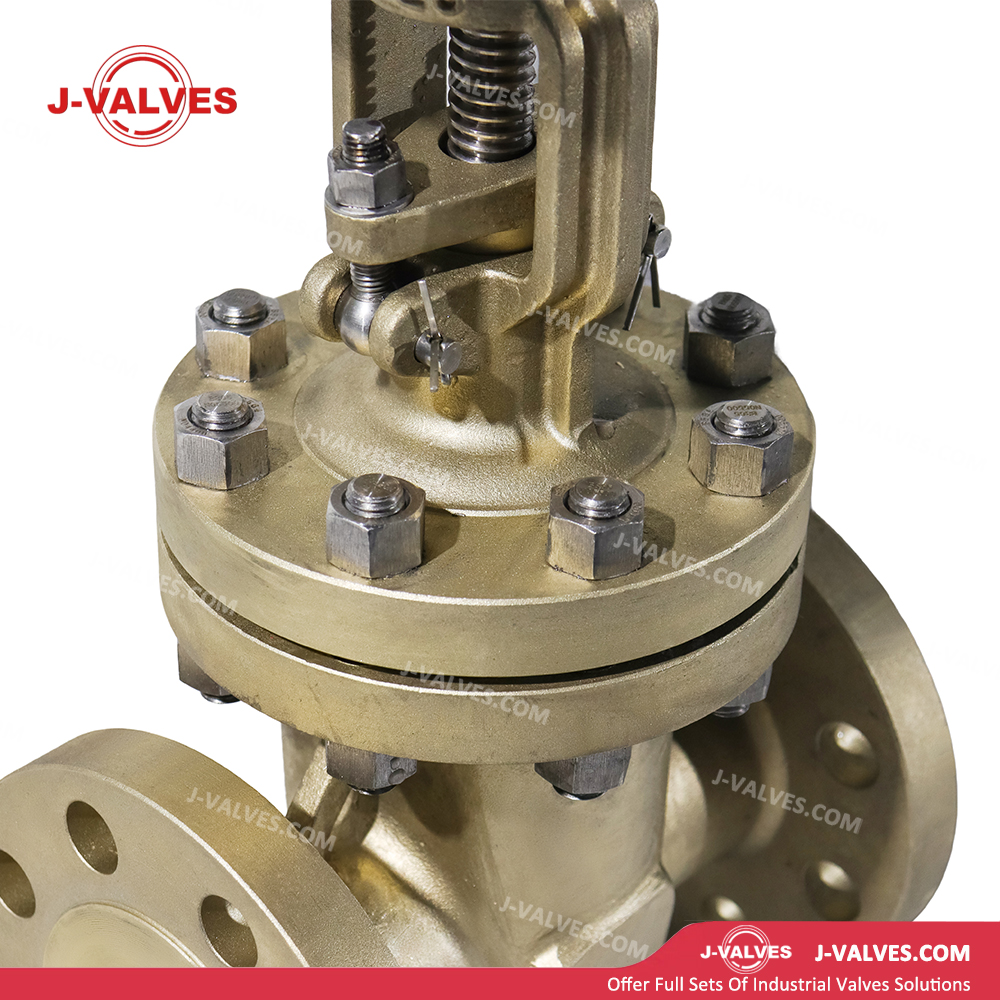

Конструкция штока с защитой от выброса: Шток имеет цельную кованую конструкцию с верхним входом, оснащенную противовыбросовыми выступами и уплотнительными кольцами. Даже если сальник случайно ослабнет, шток будет удерживаться на крышке для обеспечения эксплуатационной безопасности.

Уплотнение графитовой набивки: В сальнике используется гибкая графитовая оплетка или комбинация графитовых колец, охватывающая широкий диапазон температур от -29 ℃ до +500 ℃. Он остается гибким при низких температурах и обладает превосходной самосмазывающейся способностью, обеспечивая долговременное надежное динамическое уплотнение штока клапана.

Конструкция, препятствующая обрастанию морской среды: на поверхности сплава C95800 естественным образом образуется плотная пассивная оксидная пленка, которая отталкивает ракушек, водорослей и других морских организмов. Обтекаемый клиновой диск сводит к минимуму точки сцепления и сокращает частоту технического обслуживания.

Судовые системы морской воды: служат в качестве изолирующего оборудования для 2-дюймовых трубопроводов среднего и высокого давления в судовых системах водяного балласта, трюмных водах, противопожарной морской воде и системах охлаждения морской воды. Сплав C95800 обеспечивает стойкость к коррозии в морской воде и устойчивость к биообрастанию, что соответствует требованиям сертификации морского классификационного общества.

Проектирование морских платформ: используется для изоляции 2-дюймовых трубопроводов среднего и высокого давления в системах подъема морской воды, охлаждения, противопожарной защиты и коммунальных услуг морских нефтяных платформ, FPSO и буровых установок, устойчивых к двойной коррозии от морской атмосферы и полному погружению в морскую воду.

Установки опреснения морской воды: устанавливаются на входе/выходе насосов высокого давления и напорных линиях устройств рекуперации энергии в системах опреснения RO (обратный осмос), MSF (многоступенчатая вспышка) и MED (многоступенчатая дистилляция). Он выдерживает воздействие морской воды высокой солености и химических чистящих средств, имеет класс 300 и соответствует требованиям мембранного опреснения под высоким давлением.

Морская химическая промышленность: применяется для изоляции 2-дюймовых трубопроводов рассола и концентрированной морской воды при добыче морской соли, экстракции брома, экстракции магния и других химических процессах, устойчив к коррозии от солевых растворов высокой концентрации под давлением от среднего до высокого.

Подводное оборудование: устанавливается на 2-дюймовых регулирующих трубопроводах среднего и высокого давления подводных клапанных манифольдов, подводных трубных узлов и панелей управления ROV. Сплав C95800 выдерживает гидростатическую коррозию в морской воде и удовлетворяет условиям эксплуатации в глубоководных условиях.

Общепромышленное применение: подходит для изоляции и перекрытия 2-дюймовых трубопроводов среднего и высокого давления, по которым транспортируются агрессивные среды, включая морскую воду, солоноватой воды и растворы солей, особенно для морских и сильно агрессивных условий эксплуатации.

Превосходная устойчивость к коррозии в морской воде при среднем и высоком давлении: скорость коррозии никель-алюминиевой бронзы C95800 в морской воде составляет всего 1/50 от скорости коррозии углеродистой стали и 1/10 от латуни. На его поверхности образуется плотная защитная пленка Al₂O₃·CuO, обеспечивающая длительное погружение без ржавчины при среднем и высоком давлении класса 300 со сроком службы более 20 лет.

Отличные характеристики защиты от биообрастания: никель-алюминиевая бронза естественным образом отталкивает прилипание морских организмов, предотвращая закупорку канавок диска ракушками и водорослями. Циклы технического обслуживания продлеваются в 3–5 раз, что снижает частоту постановки в сухой док и затраты на техническое обслуживание судов, что идеально подходит для постоянно находящихся под водой морских платформ.

Надежное эластичное клиновое уплотнение: Самокомпенсирующийся клино-эластичный диск устраняет угловое отклонение уплотняющих поверхностей, обеспечивая постоянную двунаправленную эффективность уплотнения, обеспечивая нулевую утечку при давлении класса 300, что гарантирует безопасность во время изоляции и технического обслуживания трубопровода.

Электрохимическая совместимость: он имеет низкую разность гальванических потенциалов в сочетании со стальным корпусом и трубами из нержавеющей стали, что обеспечивает хорошую совместимость с системами катодной защиты во избежание гальванической коррозии, повышает общую надежность системы и снижает затраты на антикоррозионное проектирование.

Компактный и легкий для простой установки: 2-дюймовый клапан весит всего 8–12 кг при монтажной длине примерно 216 мм, что обеспечивает гибкую установку в местах с ограниченным пространством, таких как отсеки корабля и модули платформы, сокращая расходы на поддержку труб более чем на 30%.

Легкое и гибкое управление: благодаря конструкции гайки штока, снижающей трение, рабочий крутящий момент для 2-дюймовой модели составляет менее 15 Н·м при открытии и закрытии одной рукой. Для осуществления дистанционного автоматического управления могут быть установлены компактные пневматические или электрические приводы.

Поддержка сертификации морского классификационного общества. Типовые утверждения от ABS, DNV, BV, CCS и других морских классификационных обществ предоставляются по запросу, что соответствует требованиям к классу судовых и морских инженерных систем, сокращает циклы приемки владельцем и повышает конкурентоспособность проекта.
