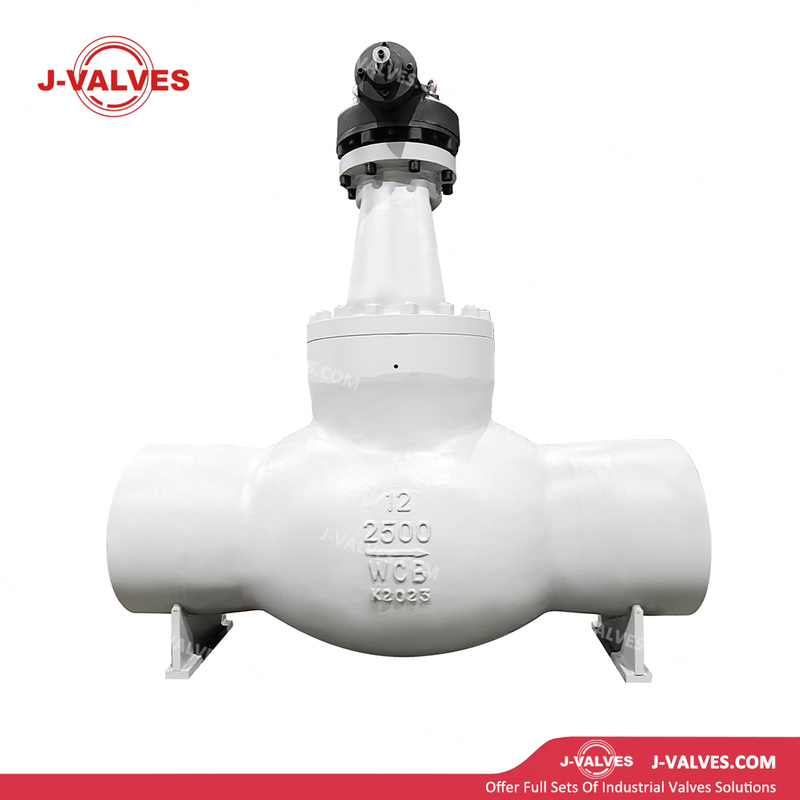

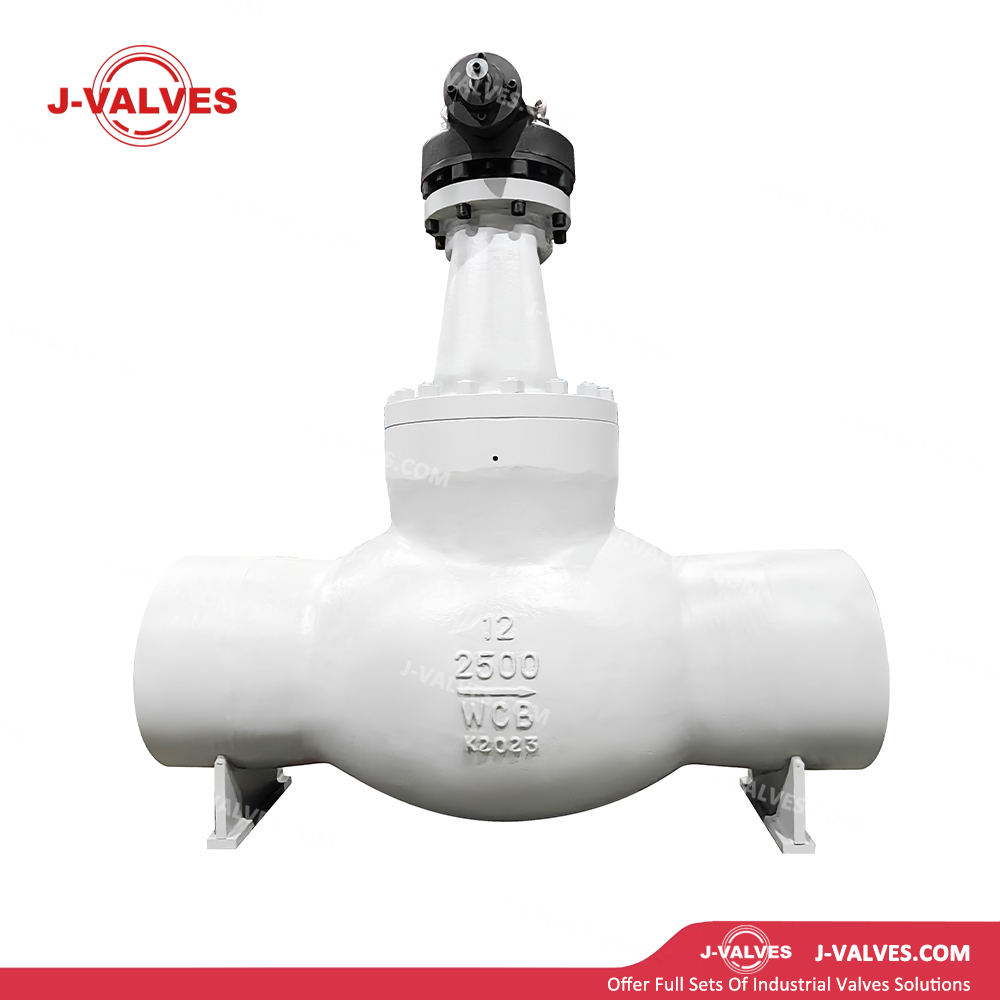

J-VALVES
Структурные особенности
Материал углеродистой стали WCB : Корпус клапана отлит из углеродистой стали ASTM A216 WCB, обладающей превосходными механическими свойствами, высоким пределом текучести, высокой способностью выдерживать давление и экономичностью. Он подходит для работы в условиях высоких температур и высокого давления с нейтральными средами, такими как пар и вода.
Конструкция самоуплотняющейся крышки : Крышка и корпус имеют уплотнительную конструкцию, автоматически активируемую давлением (например, клиновую или восьмиугольную уплотнительную прокладку). Чем выше давление среды, тем надежнее уплотнение. По сравнению с крышками с фланцами на болтах, он значительно снижает риск внешних утечек при высоком давлении, что делает его идеальным для применений со сверхвысоким давлением.
Стыковое сварное соединение (BW) : Концы клапана соединяются с трубопроводом полной стыковой сваркой в соответствии с ASME B16.25. Отсутствие фланцевых уплотняющих поверхностей и болтовых соединений полностью исключает риск утечек в соединениях. Он имеет компактную структуру и устойчивость к высокому давлению, подходит для критических систем высокого давления.
Конструкция с восходящим диском : Диск движется линейно вдоль оси штока клапана с S-образным или угловым проходом для потока, обеспечивая превосходные характеристики дросселирования и регулирования. В закрытом состоянии уплотняющая поверхность диска плотно прилегает к седлу, обеспечивая надежное закрытие.
Диск и седло с твердым покрытием : Уплотняющие поверхности покрыты стеллитом или другими твердыми сплавами, что обеспечивает высокую термостойкость, эрозионную стойкость и износостойкость, что продлевает срок службы уплотняющих компонентов.
Невращающаяся конструкция штока : диск гибко соединен со штоком. Диск не вращается вместе со штоком во время работы, что снижает износ уплотнительных поверхностей и повышает надежность уплотнения.
Конструкция крышки с верхним входом : Самоуплотняющееся соединение между крышкой и корпусом позволяет осуществлять оперативное обслуживание внутренних частей, не снимая клапан с трубопровода.
Пожаробезопасная конструкция : соответствует стандарту API 6FA. Графитовая набивка и металлические уплотнительные конструкции сохраняют целостность уплотнения в случае пожара и предотвращают катастрофическую утечку.
Противовыбросовая конструкция штока : Шток оснащен противовыбросовой конструкцией, обеспечивающей безопасность эксплуатации в условиях сверхвысокого давления.
Опциональное удлиненное уплотнение штока и сильфона : подходит для высокотемпературных, токсичных или радиоактивных сред, обеспечивая нулевую утечку в сальниковой коробке.
Технические параметры
Номинальный диаметр: 12 »(DN300)
Класс давления: 2500 фунтов (PN420)
Диапазон температуры: от -29 до +425 ℃
Корпус: углеродистая сталь ASTM A216 WCB
Крышка: углеродистая сталь ASTM A216 WCB
Диск: WCB с наплавкой Stellite.
Сиденье: WCB с наплавкой Stellite.
Шток: ASTM A182 F6a (нержавеющая сталь 410) / 17-4PH / F316 (опция)
Прокладка: мягкое железо, мягкая сталь, нержавеющая сталь, инконель (выбирается в зависимости от температуры и давления).
Упаковка: Гибкий графит, плетеный графит, армированный проволокой из инконеля.
Сварные концы: соответствуют стандарту ASME B16.25.
Торцевое соединение: стыковое сварное соединение (BW), в соответствии с ASME B16.25/ASME B16.34.
Управление: ручное (червячная передача для тяжелых условий эксплуатации, стандарт), пневматическое, электрическое, гидравлическое.
Стандарт проектирования: ASME B16.34, API 602, BS 1873.
Стандарт проверки: API 598
Монтажная длина: соответствует стандарту ASME B16.10.
Приложения
Энергетика : используется в главных паровых системах, системах питательной воды высокого давления и паровых системах промежуточного нагрева сверхкритических и сверхсверхкритических тепловых энергоблоков для обработки пара высокой температуры и высокого давления для надежного отключения и регулирования расхода.
Нефтехимическая промышленность : Применяется для транспортировки и контроля материалов в установках высокого давления, таких как гидрокрекинг, гидроочистка и каталитический крекинг.
Угольная химическая промышленность : используется в системах газификации угля, преобразования угля в жидкость, преобразования угля в олефины и других установках, устойчивых к высокому давлению и эрозии твердых частиц.
Нефтяная и газовая промышленность : Обеспечивает надежное отключение систем сверхвысокого давления, включая газовые скважины высокого давления, компрессорные станции и станции закачки газа.
Общая промышленность : Подходит для надежного отключения и регулирования расхода воды под высоким давлением, пара, масла и других нейтральных сред.
Преимущества и ценности
Нулевая внешняя утечка при сверхвысоком давлении : Самоуплотняющаяся крышка в сочетании с стыковым сварным соединением обеспечивает улучшенную герметизацию при увеличении давления, полностью исключая риск внешней утечки при сверхвысоком давлении.
Эффективность регулирования при большом диаметре : Размер 12 дюймов с поднимающимся диском обеспечивает превосходные характеристики дросселирования для применений с большим диаметром отверстия под высоким давлением, требующих регулирования расхода.
Прочные уплотнительные поверхности : седла и диски с твердым покрытием из стеллита устойчивы к высоким температурам и эрозии, что значительно продлевает срок службы при работе с паром под высоким давлением.
Экономия жизненного цикла : Самоуплотняющаяся конструкция сокращает необходимость обслуживания болтов; Стыковое сварное соединение не требует технического обслуживания, что значительно снижает совокупную стоимость владения (TCO).
Полное соответствие безопасности : Разработан в соответствии со стандартом API 623, оснащен противопожарными и противовыбросовыми функциями, отвечающими строгим международным стандартам безопасности для опасных работ под высоким давлением.
Простота обслуживания : крышка с верхним доступом позволяет обслуживать внутренние компоненты в режиме онлайн без демонтажа трубопровода, что сводит к минимуму время простоя системы.
