J-VALVES

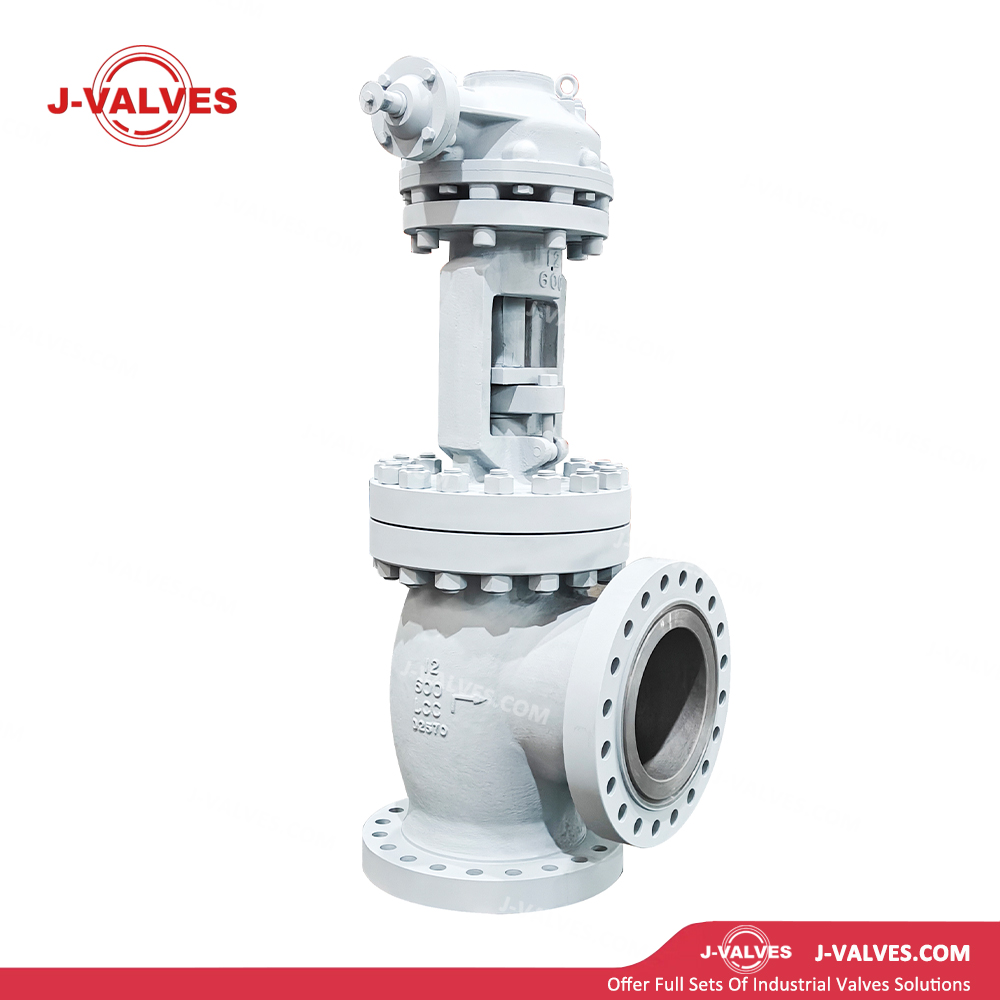

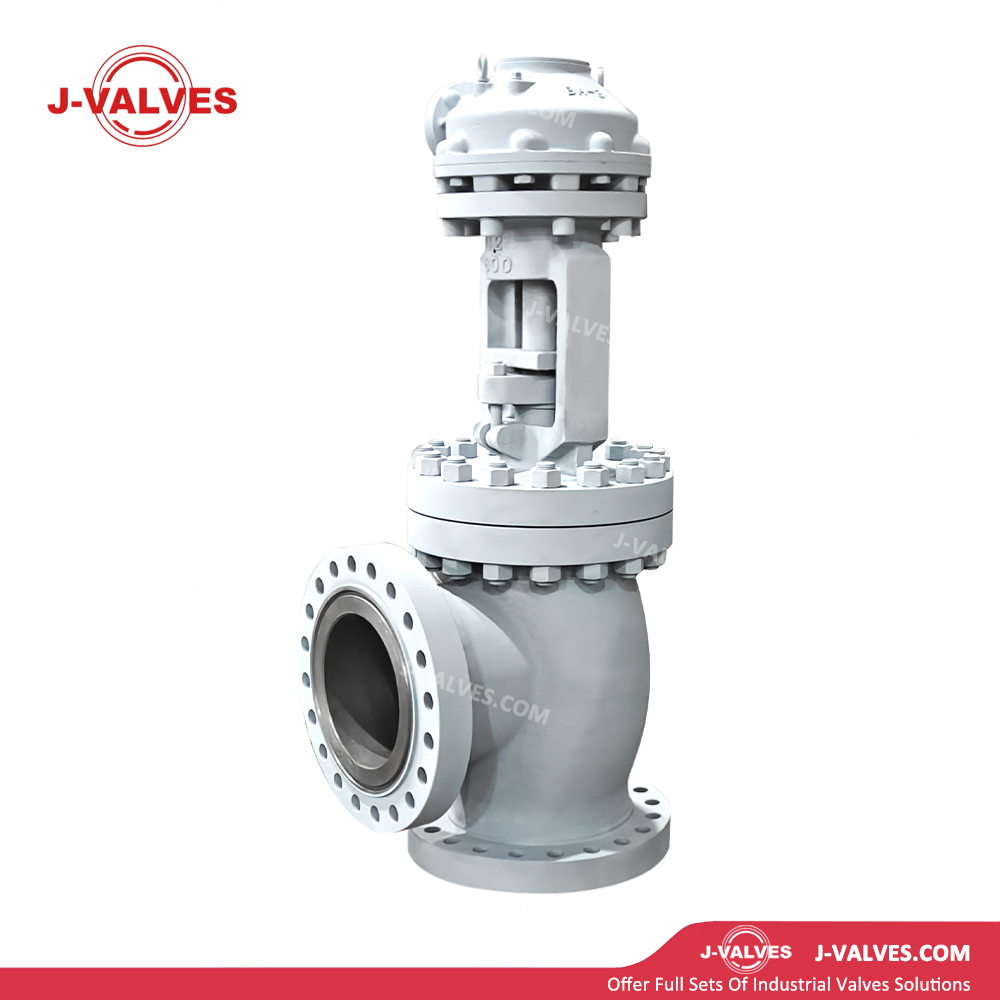

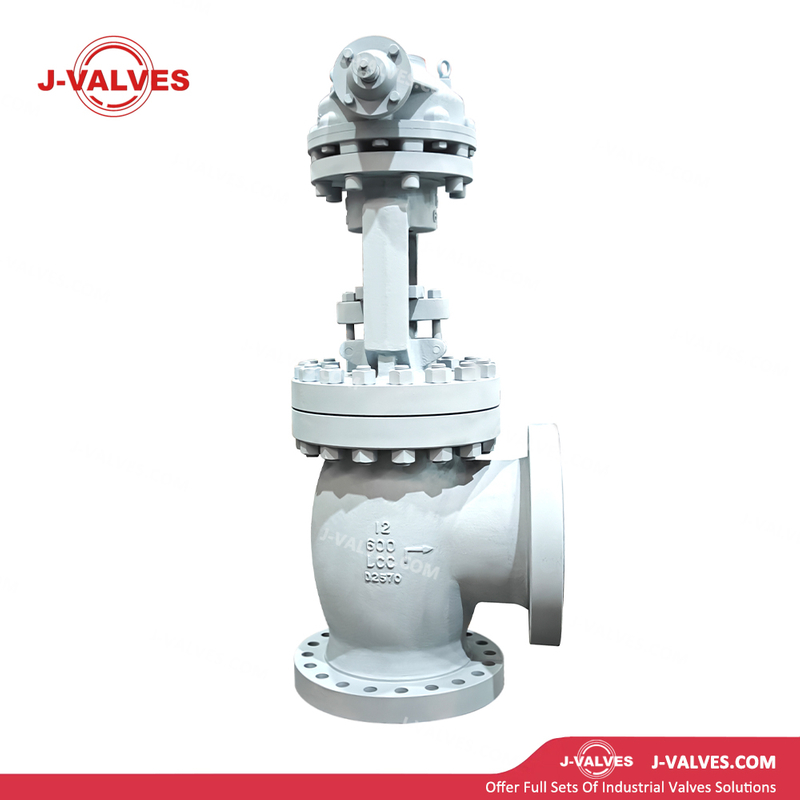

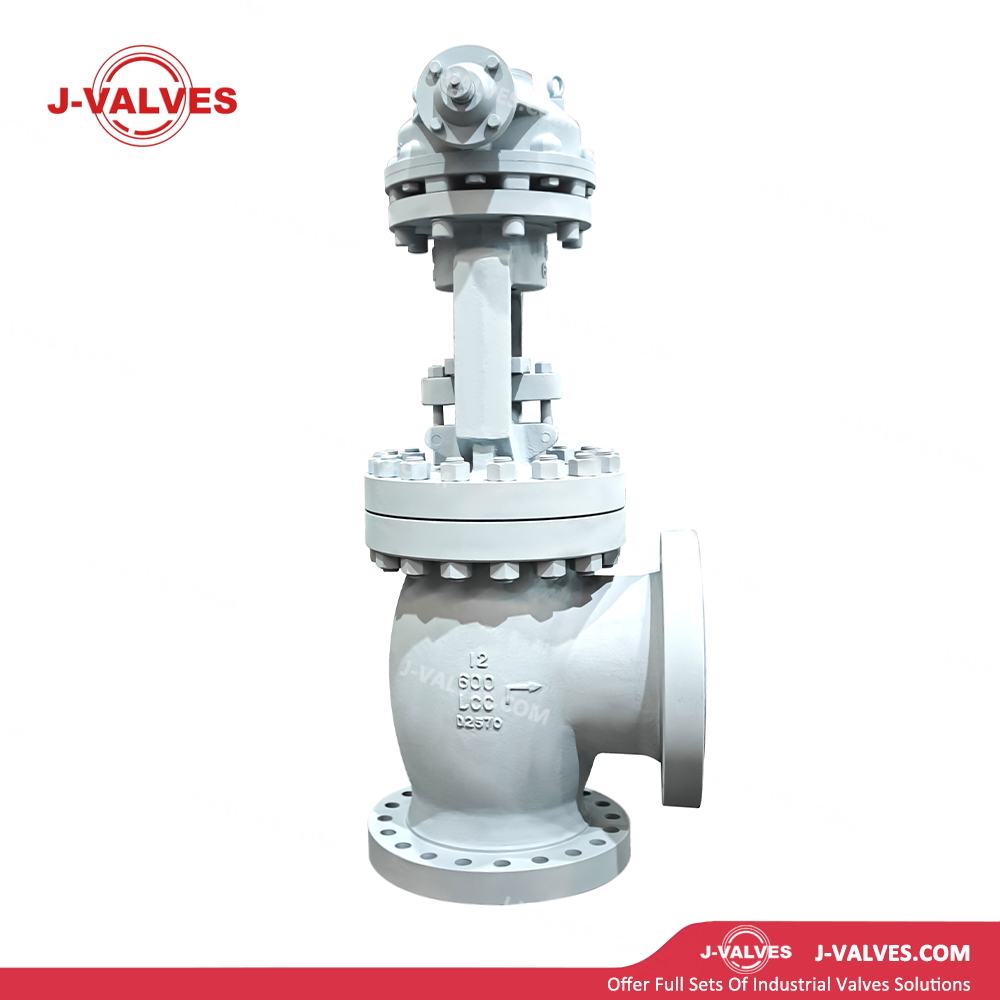

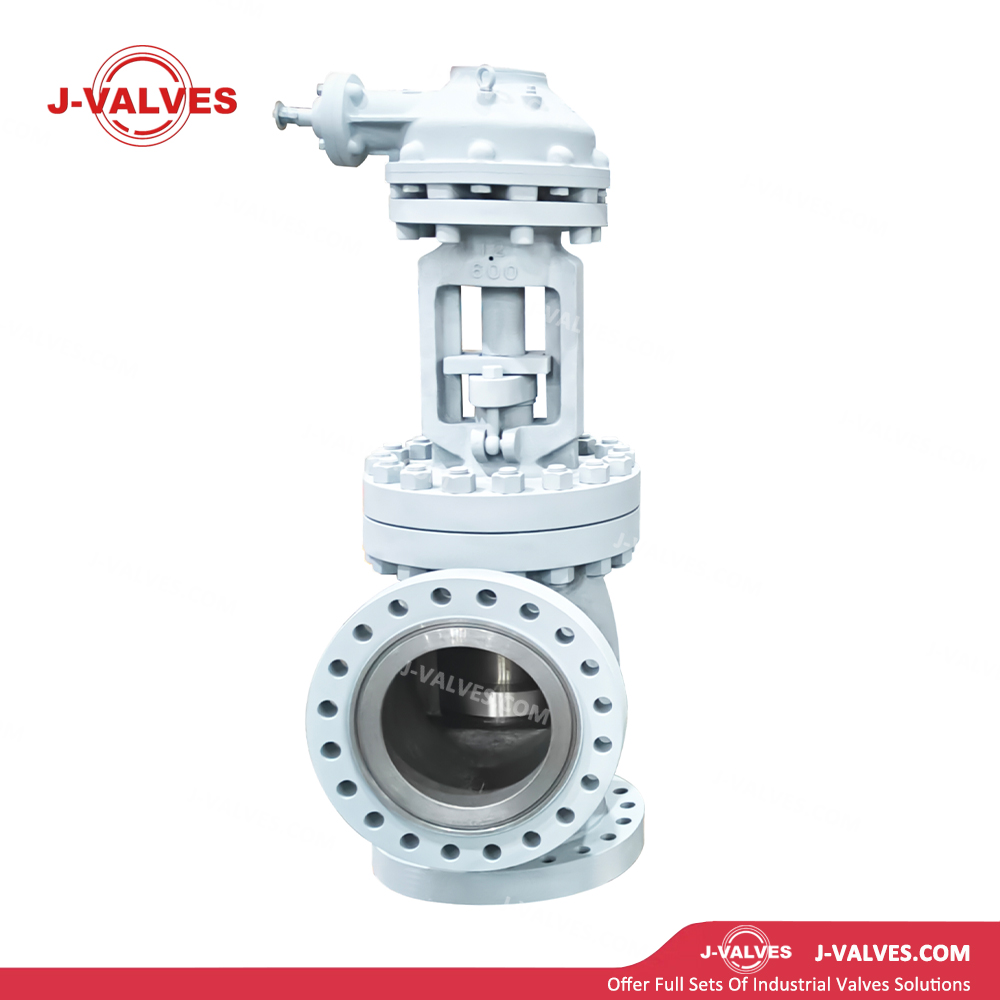

Структурные особенности
Материал из низкотемпературной углеродистой стали LCC: Корпус клапана изготовлен из низкотемпературной углеродистой стали ASTM A352 LCC со строго контролируемым химическим составом и низким содержанием фосфора и серы. Он полностью проходит испытание на удар при температуре -46℃ по Шарпи с V-образным надрезом (≥20 Дж), гарантируя превосходную ударную вязкость и устойчивость к растрескиванию при низких температурах и предотвращая разрушение из-за хладноломкости.
Конструкция пути потока под прямым углом: входное и выходное отверстия образуют угол 90° (угловая схема), изменяя направление потока при соответствии расположению изгибов трубопровода, уменьшая изгибы и упрощая конструкцию трубопровода. Также доступна конструкция наклонного штока Y-образного типа для снижения гидравлического сопротивления и улучшения пропускной способности.
Характеристики регулирования шарового клапана: Диск поднимается вдоль центральной линии седла с коротким ходом открытия/закрытия. В закрытом состоянии уплотнительные поверхности диска и седла плотно прилегают друг к другу, обеспечивая надежное закрытие. В частично открытом состоянии кольцевое отверстие между диском и седлом обеспечивает точный контроль потока, что делает его идеальным для регулирования эксплуатации.
Фланцевое соединение: Корпус клапана оснащен фланцами RF (выступающая поверхность) или RTJ (кольцевое соединение), соответствующими стандарту ASME B16.5, класс 600. Для 12-дюймовых фланцев класса 600: внешний диаметр 699 мм, диаметр окружности болтов 615,9 мм, 20 болтов M36, толщина фланца 81 мм, что обеспечивает надежное соединение под высоким давлением.
Плоское торцевое уплотнение: как диск, так и седло имеют плоские поверхности, легко обрабатываются и подходят для общих условий эксплуатации.
Коническое торцевое уплотнение: конический диск соответствует коническому седлу с высоким удельным давлением уплотнения, подходит для высокопроизводительных
Условия давления.
Дроссельный диск: Игольчатая или параболическая дисковая головка обеспечивает превосходные характеристики регулирования и точное управление потоком.
Низкий рабочий крутящий момент: в гайке штока используются материалы, снижающие трение (медный сплав или самосмазывающийся композит), с прецизионной резьбой, что минимизирует трение при подъеме и упрощает работу вручную. Редукторы или электрические приводы не являются обязательными для больших размеров.
Пожаробезопасная конструкция: в соответствии со стандартом API 607 графитовая набивка и металлические уплотнительные компоненты сохраняют целостность уплотнения в случае пожара, предотвращая вторичные опасности, вызванные утечкой низкотемпературной среды.
Выдувозащищенный шток: Шток цельнокованый и установлен сверху с противовыбросовыми ступенями и уплотнительными кольцами. Даже если сальник случайно ослабнет, шток удерживается на крышке в целях безопасности эксплуатации.
Графитовое уплотнение сальника: В сальниковой коробке используется гибкая графитовая оплетка или графитовые кольцевые сборки. Широкий температурный диапазон (от -196℃ до +500℃), отсутствие затвердевания при низких температурах и превосходная самосмазывающаяся способность обеспечивают долговременное надежное динамическое уплотнение штока.
Конструкция направляющего ребра: внутренние направляющие ребра диска интегрированы в корпус клапана, чтобы обеспечить стабильный подъем без отклонения, равномерную нагрузку на уплотнительные поверхности, избежать заедания и задиров, а также продлить срок службы.
Технические параметры
Номинальный размер : 12 дюймов (DN300)
Класс давления : 600 фунтов (PN100)
Материал корпуса : ASTM A352 LCC (низкотемпературная углеродистая сталь, выдерживающая испытание на удар при -46 ℃).
Диапазон температур : от -196℃ до +100℃.
Корпус/крышка : ASTM A352 LCC
Диск : LCC + наплавка Stellite/нержавеющая сталь 13Cr
Сиденье : LCC + наплавка из стеллита.
Шток : нержавеющая сталь A276 410/420/304/316, высокая прочность и износостойкость.
Упаковка : Гибкая графитовая оплетка/графитовые кольца/специальный низкотемпературный графит.
Прокладка : спирально-навитая прокладка (316L/гибкий графит)/прокладка RTJ
Болты : ASTM A320 L7 / L7M (низкотемпературные высокопрочные болты, прошедшие испытание на удар при температуре -100 ℃)
Гайки : ASTM A194 Gr.7/7M
Торцевое соединение : фланцевое (RF/RTJ) по ASME B16.5, класс 600; BW (стыковая сварка) заканчивается опционально
Размеры фланца (ASME B16.5) : наружный диаметр 699 мм, окружность болта 615,9 мм, отверстие под болт 38 мм, 20 болтов M36, толщина фланца 81 мм, высота выступающей поверхности 7 мм.
Лицевая встреча : ASME B16.10
Управление : ручное (маховик/редуктор, стандартное), пневматическое (линейный ход), электрическое (многооборотное, двухпозиционное/регулирующее), гидравлическое.
Стандарты проектирования : ASME B16.34, API 602, BS 1873.
Стандарт испытаний : API 598.
Приложения
Установки СПГ : Применяется в трубопроводах предварительной подготовки, сжижения и регазификации природного газа при низкой температуре -46℃+ на заводах и терминалах СПГ для отключения и регулирования расхода.
Хранение и транспортировка сжиженного нефтяного газа : используется для контроля низкотемпературных жидких углеводородов в трубопроводах, резервуарах и системах погрузки/разгрузки сжиженного нефтяного газа. Материал LCC выдерживает температуру -46℃, обеспечивая надежную работу в холодных регионах.
Воздухоразделительные установки : подходят для низкотемпературных трубопроводов воздуха, азота и кислорода в крупных ВРУ. Прямоугольная конструкция оптимизирует компоновку для надежного контроля низкотемпературных газов большого диаметра.
Низкотемпературные химические процессы : используется в 12-дюймовых технологических линиях для этилена, пропилена, аммиака и других низкотемпературных химических заводах высокого давления для точного регулирования и безопасной изоляции.
Заводы по переработке природного газа : Применяются в низкотемпературных установках осушки, дегидрокарбонизации и сероочистки для контроля расхода и давления.
Холодильные системы : Используется в крупных промышленных холодильных и холодильных системах для контроля потока хладагента.
Преимущества и ценность
Гарантированная низкотемпературная вязкость : материал LCC, полностью протестированный при -46 ℃, исключает риск хладноломкости, обеспечивая безопасный контроль СПГ, СНГ и других криогенных сред.
Надежность при высоком давлении : класс 600 фунтов (102 бар) соответствует условиям высокого давления и низких температур. Диаметр большого диаметра 12 дюймов обеспечивает подачу с высоким расходом и является ключевым оборудованием для крупных криогенных систем.
Оптимизированный для пространства поток под прямым углом : направление потока под углом 90° уменьшает изгибы труб, адаптируется к установке в ограниченном пространстве, снижает потери давления и затраты на установку.
Точное регулирование : конструкция шарового клапана обеспечивает линейное или равнопроцентное управление потоком, превосходящее задвижки, и поддерживающее автоматическое управление процессом.
Совместимость болтов при низких температурах : болты A320 L7/L7M, протестированные при -100 ℃, соответствуют корпусу LCC, предотвращая утечку фланцев из-за охрупчивания болта.
Экономичное обслуживание : конструкция крышки с болтовым соединением позволяет производить замену диска, седла и уплотнения в режиме онлайн без резки или сварки, что сокращает время обслуживания на 60% и сводит к минимуму потери из-за простоев.
Гибкое управление : доступны редукторы, пневматические и электрические приводы, поддерживающие протоколы 4–20 мА/HART/Modbus для простой интеграции в РСУ/SCADA для удаленного мониторинга и автоматического управления.
