J-VALVES

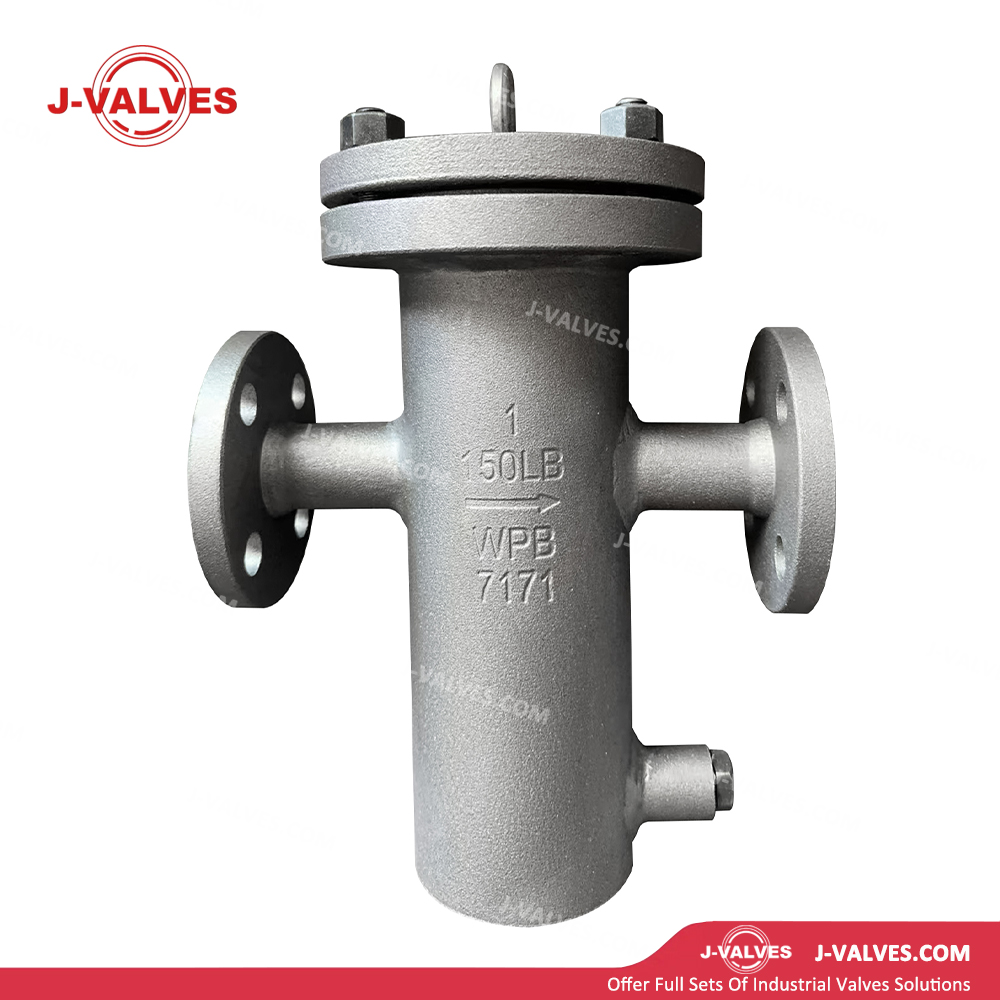

1-дюймовый сетчатый фильтр для корзины WPB, 150 фунтов
Структурные особенности
Материал WPB из углеродистой стали: Корпус клапана выкован или отлит из углеродистой стали ASTM A234 WPB. Он отличается высокой прочностью, отличной свариваемостью и умеренной коррозионной стойкостью, что обеспечивает экономичность.
Структура корзинчатого фильтра: встроенный цилиндрический сетчатый фильтр обеспечивает большую площадь фильтрации, низкий перепад давления и высокую грязеемкость для эффективного улавливания твердых загрязнений.
Фланцевое соединение: используется фланец RF (с выступающей поверхностью), соответствующий стандарту ASME B16.5. Номинальный размер 1 дюйм и номинальное давление класса 150 обеспечивают отличную взаимозаменяемость при установке.
Конструкция верхнего отверстия: крышка сетчатого фильтра прикручена болтами. Его можно быстро открыть сверху, поэтому сетку можно снять для чистки или замены без демонтажа трубопроводов.
Дренажный порт: дополнительный дренажный порт доступен внизу для оперативного слива и опорожнения системы, что сводит к минимуму время простоя.
Конструкция с балансировкой давления: некоторые модели оснащены отверстиями для балансировки давления или портами перепускного клапана для облегчения сброса давления во время замены экрана.
Компактная конструкция: малый размер и легкий вес требуют ограниченного пространства для установки, легко интегрируются в существующие трубопроводные системы.
Технические параметры
| Параметр Элемент | Спецификация |
Номинальный диаметр | 1' ~ 48' (Ду25~Ду1200) |
Класс давления | 150 фунтов ~ 600 фунтов (PN20 ~ PN100) |
Материал тела | ASTM A234 WPB Углеродистая сталь |
Материал экрана | Нержавеющая сталь 304/316 (опция) |
Фланец Стандартный | АСМЭ Б16.5 РФ |
Стандарт дизайна | ASME B16.34/МСС СП-71 |
Стандарт тестирования | API 598/ИСО 5208 |
Лицом к лицу измерение | Соответствует стандарту производителя или требованиям заказчика |
Температурная диапазон | -29℃ ~ +425℃ (в зависимости от материала прокладки) |
Рейтинг фильтрации | 20 ~ 100 меш (стандарт); Доступна индивидуальная сетка |
Тип соединения | ВЧ фланцевое соединение |
Применимого носителя | Вода, нефть, газ, пар и общие химические среды. |
Поля приложения
Нефтяная и газовая промышленность: Применяется в нефте- и газосборных трубопроводах, измерительных станциях и станциях регулирования давления. Он отфильтровывает песок, ржавчину и другие примеси, защищая последующее оборудование.
Химическая промышленность: используется в трубопроводах химического сырья и системах питания реакторов. Он улавливает твердые частицы для поддержания стабильных производственных процессов.
Энергетика: Подходит для систем питательной воды котлов и трубопроводов циркуляции охлаждающей воды, предотвращает попадание примесей в насосы и теплообменники.
Фармацевтическая промышленность: Устанавливается в трубопроводах подачи сырья, чтобы гарантировать среднюю чистоту и соответствовать стандартам производственной гигиены.
Пищевая промышленность и производство напитков: Для трубопроводов подачи технологической воды и сырья (требуется версия из нержавеющей стали) для обеспечения безопасности продукции.
Промышленность HVAC: используется в системах циркуляции охлаждающей воды и горячей воды для защиты водяных насосов и теплообменников и продления срока службы.
Общая промышленность: Широко применяется в трубопроводах сжатого воздуха, паропроводах и системах промышленной воды для общей фильтрации примесей.
Преимущества и преимущества
Высокая эффективность фильтрации: конструкция корзины обеспечивает большую площадь фильтрации с меньшим перепадом давления при той же скорости потока, что снижает потребление энергии.
Простота обслуживания: конструкция с верхним открытием позволяет быстро снимать и очищать сетку без разборки трубопровода, что значительно сокращает время простоя.
Экономичность: углеродистая сталь WPB отличается высокими экономическими характеристиками, идеально подходит для условий работы без сильной коррозии и снижения затрат на закупки.
Стандартизированная установка: 1-дюймовый фланец класса 150 RF является стандартной спецификацией и полностью совместим с существующими трубопроводными системами, что упрощает установку.
Защита оборудования: эффективно улавливает твердые загрязнения и продлевает срок службы последующих насосов, клапанов, приборов и теплообменников.
Надежная работа: Простая конструкция без движущихся частей обеспечивает низкий уровень отказов и высокую долгосрочную эксплуатационную стабильность.
Услуги по индивидуальному заказу: сетка сита, материал и конструктивные размеры могут быть настроены в соответствии с особыми требованиями к условиям работы.
Руководство по выбору
Коррозионная активность среды: Для агрессивных сред выбирайте сетчатые фильтры из нержавеющей стали 304 или 316.
Рабочая температура: при рабочей температуре выше 300 ℃ используйте спирально-навитые прокладки или металлическую уплотнительную конструкцию.
Степень фильтрации: выберите подходящую сетку в соответствии с требованиями защиты последующего оборудования; Для общей защиты насоса рекомендуется 40–60 меш.
Требование к перепаду давления: Для условий высокого расхода или низкого допустимого перепада давления выберите больший размер или параллельную установку.
Требование к дренажу: Оборудуйте нижний дренажный клапан, если необходим оперативный дренаж.
