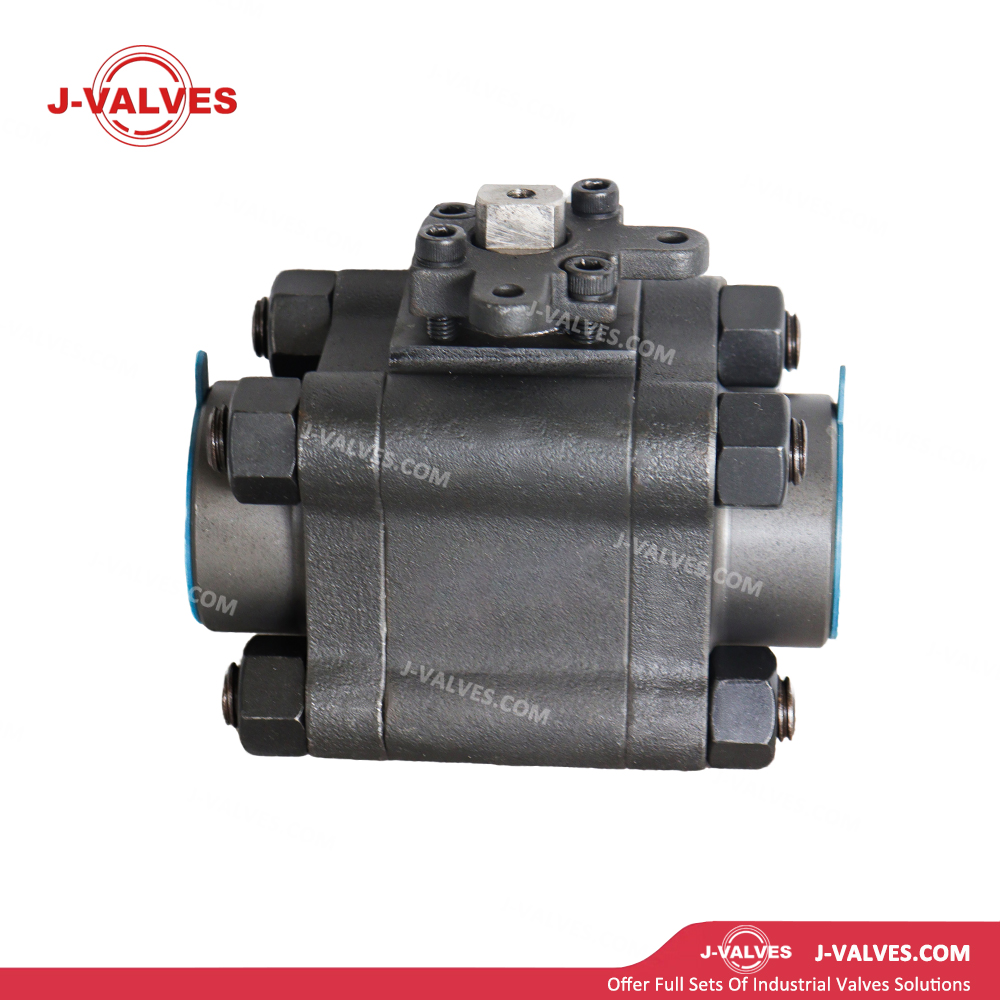

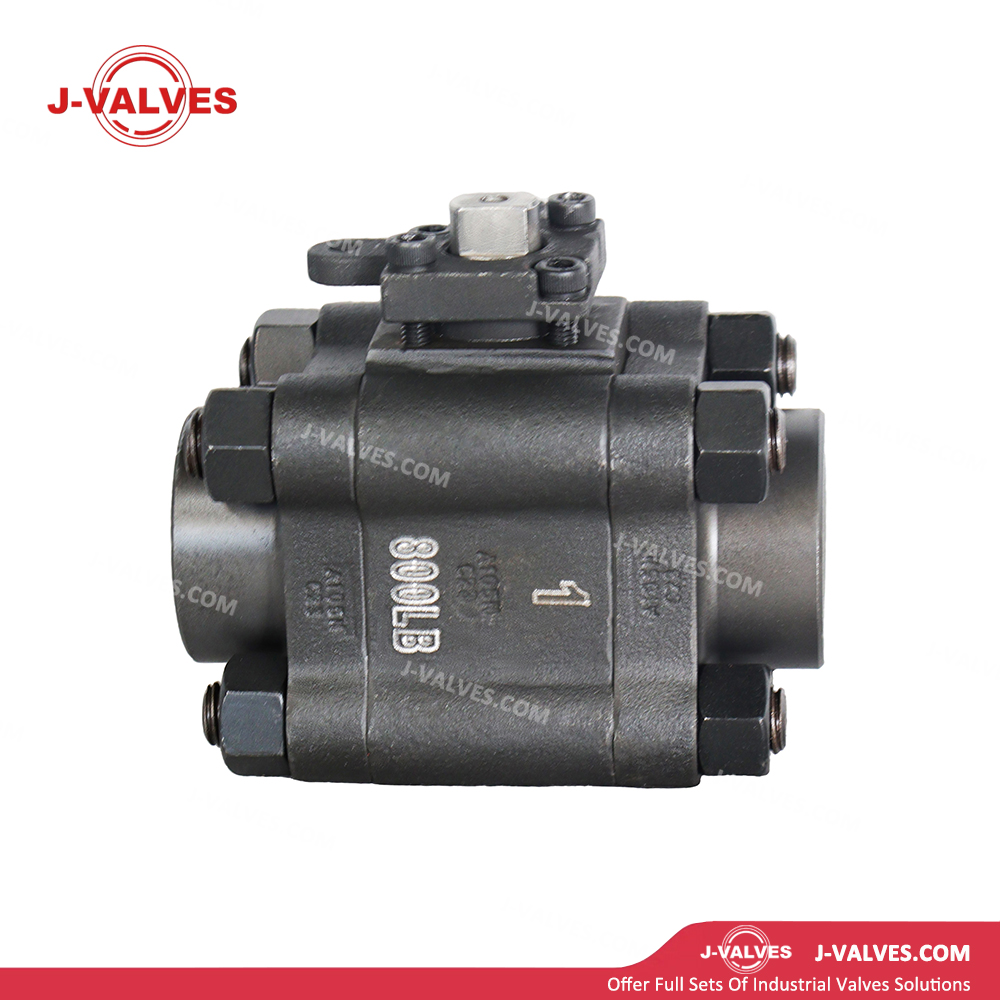

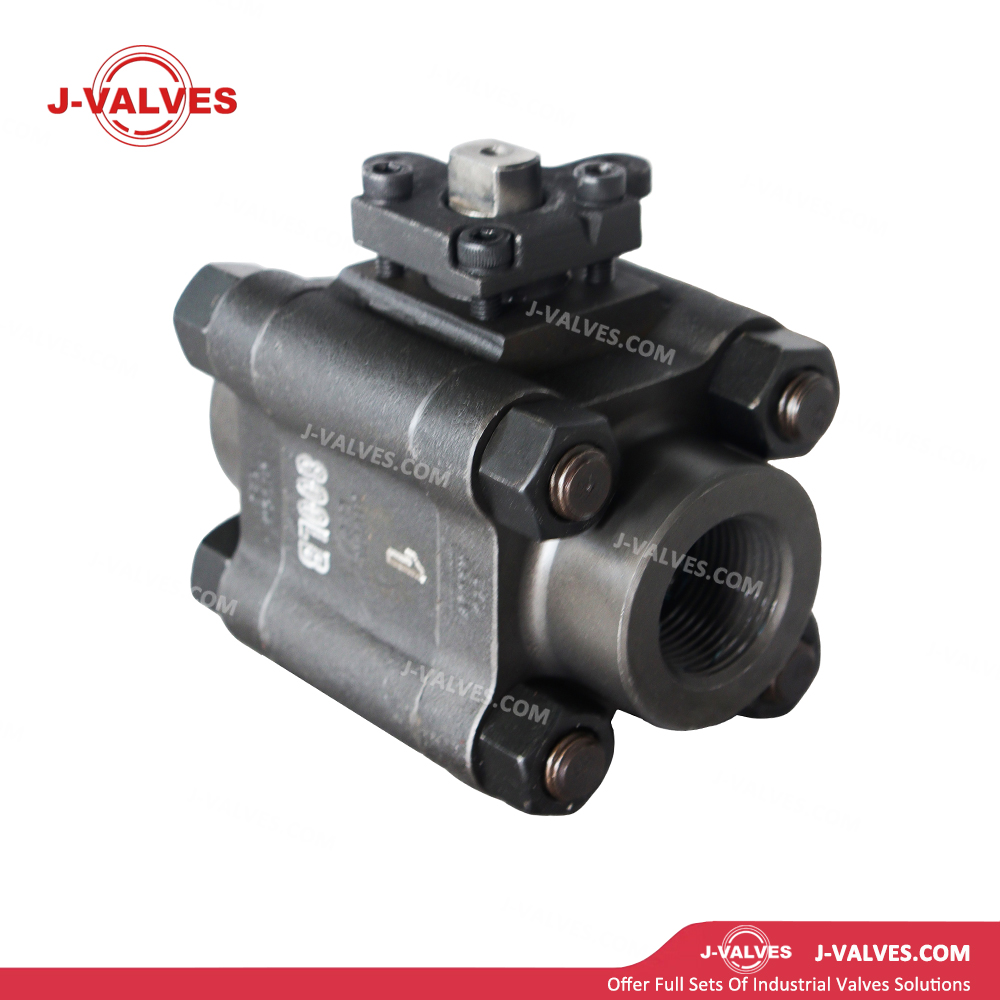

1' 800LB A105N Трехсекционный плавающий шаровой клапан высокого давления

Нормализованная кованая углеродистая сталь A105N. Корпус клапана целиком выкован из высококачественной углеродистой стали ASTM A105N и нормализован для достижения мелкой и однородной зернистой структуры. Он обеспечивает прочность на разрыв ≥485 МПа и предел текучести ≥250 МПа, а ударная вязкость значительно превосходит обычный A105. Он отвечает строгим требованиям класса 800 по выдерживанию давления (приблизительно 136 бар / 13,6 МПа) и подходит для неагрессивных сред высокого давления, включая воду, нефть и газ.

Трехкомпонентная конструкция кузова: состоит из основного корпуса и двух боковых корпусов, соединенных болтами из высокопрочной легированной стали. Боковые корпуса можно разбирать в процессе работы для замены седел, шара, уплотнений и трима, не снимая клапан с трубопроводов сверхвысокого давления, что значительно сокращает время простоя и затраты на техническое обслуживание.

Саморазгружающееся уплотнение с плавающим шаром под высоким давлением: Плавающий шар не имеет фиксированного опорного вала и слегка плавает вдоль направления потока под средним давлением, образуя герметичное уплотнение с выходным седлом. При сверхвысоком давлении класса 800 среднее давление прижимает шар к седлу, увеличивая удельное давление уплотнения по мере повышения давления, обеспечивая уплотнение под действием давления, с улучшенными характеристиками уплотнения при более высоких давлениях.

Фланцевое соединение (RF/RTJ): Соответствует ASME B16.5, класс 800 (рассчитано на класс 900). Для размера 1 дюйм внешний диаметр фланца составляет 121 мм, диаметр окружности болтов 92,1 мм, 4 болта M20 обеспечивают надежное соединение при сверхвысоком давлении.

Резьбовое соединение NPT/BSPT: 1-дюймовая коническая трубная резьба высокого давления, соответствующая ASME B1.20.1, обеспечивающая уплотнение металл-металл за счет резьбового соединения, подходящая для трубок приборов высокого давления.

Соединение с раструбной сваркой (SW): соответствует стандарту ASME B16.11, отличается высокой прочностью сварки и идеально подходит для работы в условиях вибрации или пульсации.

Соединение под сварку встык (BW): Соответствует ASME B16.25, сварка с полным проваром подходит для самых высоких номинальных давлений.

Полнопроходная конструкция: Полнопроходное шариковое отверстие диаметром 1 дюйм соответствует внутреннему диаметру трубопровода, обеспечивая чрезвычайно низкое гидравлическое сопротивление со значением Cv примерно 30. Оно удовлетворяет требованиям точности расхода в системах измерения высокого давления, не имеет мертвых зон и скоплений отложений.

Пожаробезопасная конструкция: соответствует API 607. В случае прогорания седла из PTFE/RPTFE между металлическим корпусом и шаром образуется резервное уплотнение «металл по металлу», предотвращающее утечку среды в условиях пожара.

Антистатическое устройство: оснащено встроенной миниатюрной антистатической пружиной и стальным шариком, обеспечивающим электрическую непрерывность между шаром, штоком и корпусом, предотвращая возгорание или взрыв, вызванный накоплением статического заряда из-за высокоскоростного потока под высоким давлением.

Выдувозащищенный шток: Шток цельнокованый, имеет конструкцию с нижним входом, противовыбросовыми ступенями и несколькими уплотнительными кольцами. Даже если сальник случайно ослабнет, шток останется удержанным в корпусе, обеспечивая безопасность работы при сверхвысоком давлении.

Управление: ручное (мини-рычаг/игольчатый маховик/червячная передача), пневматическое (мини-реечный), электрическое (мини-четвертьоборотное), гидравлическое (миниатюрное)

Системы отбора проб высокого давления: используются в 1-дюймовых линиях отбора проб сверхвысокого давления для реакторов, сепараторов и резервуаров для хранения. Полнопроходная конструкция исключает мертвые зоны, позволяет избежать остатков пробы и перекрестного загрязнения, что обеспечивает репрезентативность отбора проб.

Оборудование для испытаний под высоким давлением: применяется в 1-дюймовых соединительных линиях сверхвысокого давления для гидравлических, пневматических и импульсных испытательных стендов. Класс 800 соответствует требованиям испытаний сверхвысокого давления и обеспечивает надежное уплотнение при частой циклической работе.

Водоструйная очистка: устанавливается в нагнетательные линии 1-дюймового насоса сверхвысокого давления для водоструйного и пароструйного очистительного оборудования. Класс класса 800 выдерживает высокое давление нагнетания насоса, а трехкомпонентная конструкция облегчает техническое обслуживание.

Общие промышленные условия: Подходит для точного контроля и изоляции 1-дюймовой воды, нефти, газа и аналогичных сред сверхвысокого давления, особенно для применений, требующих оперативного технического обслуживания, частой эксплуатации и обслуживания приборов сверхвысокого давления.

Превосходная прочность благодаря нормализации: нормализованная обработка A105N измельчает зерна и обеспечивает значительно более высокую ударную вязкость, чем стандартный A105, предотвращая хрупкое разрушение под сверхвысоким давлением и защищая персонал и оборудование.

Надежное уплотнение под давлением: конструкция с плавающим шаром увеличивает удельное давление уплотнения при повышении среднего давления, улучшая характеристики уплотнения при сверхвысоком давлении класса 800 для достижения нулевой утечки и предотвращения утечек низкого давления, характерных для кранов с плавающим шаром.

Гибкие торцевые соединения: несколько вариантов, включая фланцевые, резьбовые, приварные и стыковые, адаптируются к различным стандартам трубопроводов сверхвысокого давления без переходных фитингов, что снижает затраты на проект.

Чрезвычайно компактный и легкий: конструкция из трех частей весит примерно 1,5–3 кг при общей длине около 100–140 мм, что обеспечивает гибкую установку в переполненных стойках для пробирок высокого давления и ограниченных приборных панелях с экономией пространства более 70%.

Сверхлегкое управление: малый размер 1 дюйм обеспечивает рабочий крутящий момент менее 5 Н·м, что позволяет работать кончиками пальцев без инструментов для быстрой изоляции и переключения линий сверхвысокого давления.

Полнопроходное отверстие, низкое сопротивление: Диаметр отверстия соответствует внутреннему диаметру трубопровода с почти нулевым сопротивлением потоку и незначительным перепадом давления, что обеспечивает точность измерения и скорость срабатывания измерительных систем сверхвысокого давления.

Безопасность и соответствие требованиям Соответствие: пожаробезопасные, антистатические и противовыбросовые конструкции соответствуют API 607 ​​и нормам безопасности приборов, а также проходят сторонние испытания для защиты персонала и оборудования в системах приборов сверхвысокого давления.

Высокая стандартизация и взаимозаменяемость: Изготовлено строго в соответствии с ASME B16.34, B16.5 и API 608, полностью взаимозаменяемо с 1-дюймовыми клапанами класса 900 и аксессуарами для трубопроводов от основных мировых брендов, что снижает затраты на складские запасы и замену.
