J-VALVES
Структурные особенности

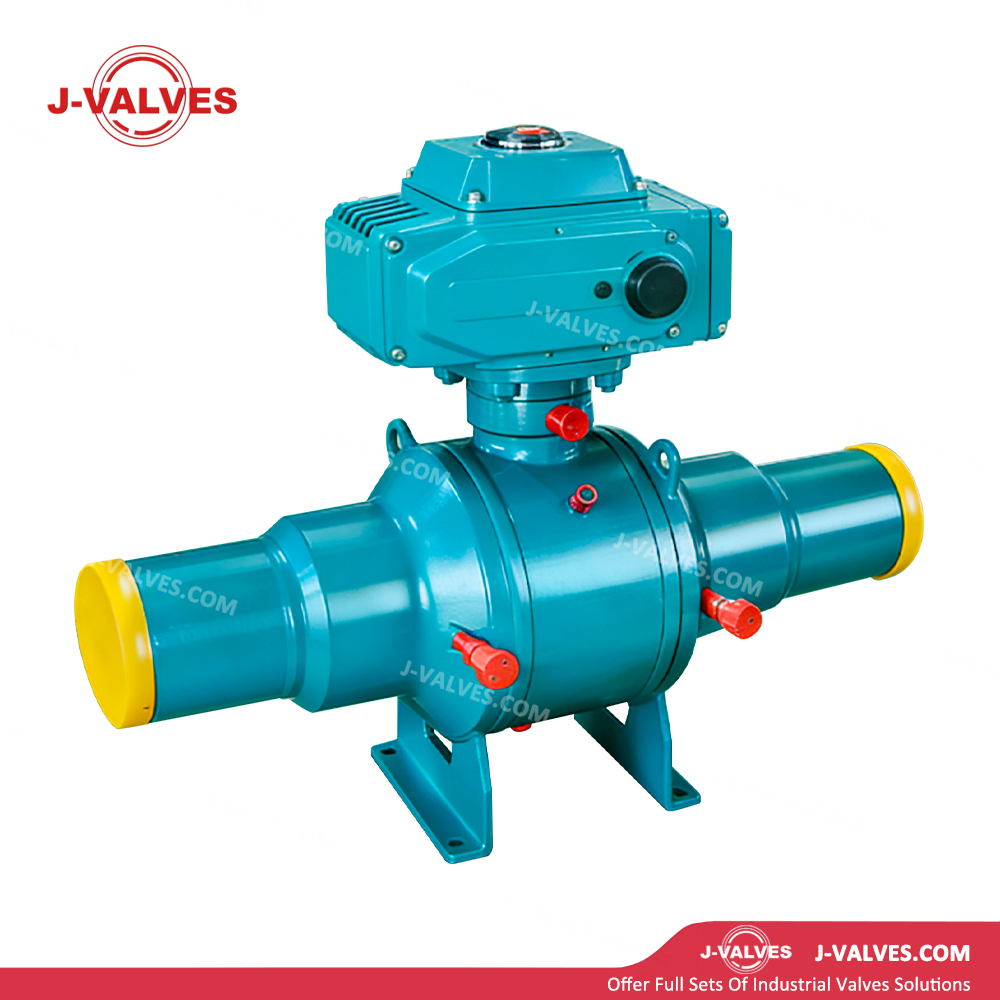

Полностью сварная конструкция : Корпус клапана соединяется с трубопроводом посредством сварки встык (BW) с полным проплавлением, без фланцевых уплотнительных поверхностей или болтовых соединений, что полностью исключает риск внешних утечек. Благодаря компактной и легкой конструкции он снижает вес примерно на 30–40 % по сравнению с фланцевыми клапанами. Его можно монтировать непосредственно в земле или на поверхности, он не требует обслуживания в течение всего срока службы.
Конструкция с креплением на цапфе : Шар поддерживается и фиксируется верхней и нижней цапфами. Первоначальное уплотнение достигается за счет предварительно нагруженных пружин седла, а среднее давление способствует повышению эффективности уплотнения. Он имеет низкий рабочий крутящий момент, подходит для применений с высоким давлением и большим диаметром отверстия, предотвращает чрезмерное смещение шара, вызванное перепадом давления, что может привести к выходу из строя уплотнения, обеспечивает точное и плавное срабатывание электрического привода для точного управления положением.
Источник питания : Трехфазный/однофазный переменный ток (380 В/220 В/24 В) или постоянный ток, подходящий для станций со стабильным электропитанием и для установки на поверхности.
Точность управления : Тип включения/выключения или модулирующий тип (пропорциональное управление 4–20 мА / 0–10 В) для точной регулировки открытия.
Управление ходом : Двойная защита с механическим ограничителем и электронным ограничителем для точного контроля открытия клапана и предотвращения чрезмерного хода.
Обратная связь о состоянии : сигналы обратной связи открытия/закрытия/ошибки в стандартной комплектации; Датчик положения клапана (4–20 мА) является дополнительным для обратной связи о положении клапана в реальном времени.
Функции защиты : защита от превышения крутящего момента, защита от перегрева, защита от потери фазы, защита от воды и пыли (IP67/IP68), нагрев и осушение, молниезащита.
Ручной дублер : Оборудован маховиком или кривошипной рукояткой для аварийного ручного управления в случае сбоя питания.
Интеллектуальная диагностика : дополнительный интеллектуальный контроллер клапана для проверки частичного хода (PST), прогнозирования неисправностей и регистрации рабочих данных.
Полнопроходная конструкция : диаметр проточного канала соответствует внутреннему диаметру трубопровода, что приводит к чрезвычайно низкому перепаду давления и обеспечивает плавное прохождение скребков трубопровода, отвечая требованиям очистки и проверки трубопроводов на большие расстояния.
Адаптируемость к подземному/поверхностному монтажу : Полностью сварная конструкция не имеет внешних точек утечки и может быть установлена непосредственно в земле без приямков для клапанов или со значительно уменьшенным размером приямков. Электрический привод имеет высокую степень защиты и адаптируется к суровым внешним условиям. Удлиненный шток и верхняя защитная трубка являются дополнительными опциями для наземной эксплуатации.
Широкий диапазон материалов корпуса : A105N, F304, F316, LF2 и т. д., охватывающий широкий диапазон рабочих условий: от окружающей среды до низких температур, от неагрессивных до высококоррозионных сред.
Мягкие седла : PTFE, RPTFE, PPL, подходят для применения при температуре окружающей среды со строгими требованиями к уплотнению.
Металлические седла : с твердым покрытием из сплава стеллита или сплава на основе никеля, подходят для работы в средах с высокой температурой, высоким давлением и средами, содержащими частицы.
Пожаробезопасная конструкция : соответствует стандарту API 6FA. В случае пожара металлические уплотнения и графитовая набивка сохраняют герметичность и предотвращают катастрофическую утечку.
Антистатическое устройство : Встроенная антистатическая пружина и проводник обеспечивают электрическую непрерывность между шаром, штоком и корпусом, предотвращая накопление электростатического заряда, которое может вызвать опасность взрыва.
Противовыбросовой шток : шток имеет противовыбросовую конструкцию с верхним входом, обеспечивающую безопасность эксплуатации при высоком давлении.
Система аварийной смазки уплотнений : В зоне седла имеются отверстия для впрыска смазки. Герметик можно впрыскивать в экстренных случаях, чтобы восстановить характеристики герметизации и расширить окно реагирования на чрезвычайную ситуацию.
Сливные и вентиляционные соединения : Сливное отверстие внизу и вентиляционное отверстие в верхней части корпуса клапана облегчают обслуживание полости, дренаж и сброс давления.
Технические параметры
Диапазон размеров : 2″ ~ 56″ (DN50 ~ DN1400)
Класс давления : класс 150 ~ класс 2500 (PN20 ~ PN420)
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус : ASTM A105N/A350 LF2 (углеродистая сталь, низкотемпературный тип), ASTM A182 F304/F316 (нержавеющая сталь)
Шар : A105N/F304/F316 + наплавка из стеллита, покрытие из карбида вольфрама.
Седло : A105N/F304/F316 + наплавка из стеллита, наплавка из инконеля.
Шток : F316/17‑4PH/Инконель 718
Материалы уплотнений : ПТФЭ, ПТФЭ, ППЛ, металлическое жесткое уплотнение (стеллит, карбид вольфрама, сплав на основе никеля).
Упаковка : Гибкий графит, плетеный графит, армированный проволокой из инконеля.
Сварные концы : соответствуют ASME B16.25/API 6D.
Торцевое соединение : Сварная встык (BW), полностью сварная конструкция, соответствующая ASME B16.25 / API 6D.
Управление : электрическое (стандартное), механизм ручного управления опционально.
Источник питания : трехфазный 380 В переменного тока / однофазный 220 В переменного тока / 24 В постоянного тока (опция)
Тип управления : Вкл/Выкл (режим S2/S5)/модулирующий (4–20 мА/0–10 В)
Выходной крутящий момент : настраивается в соответствии с расчетом крутящего момента клапана, обычно 2000–50 000 Нм (для применений с большим проходным отверстием и высоким давлением).
Время хода : 30 ~ 300 секунд (регулируется в зависимости от размера и класса давления)
Класс защиты : IP67/IP68 (опционально погружной тип)
Класс взрывозащиты : Ex d IIB T4 / Ex d IIC T6 (взрывозащищенный тип опционально)
Протоколы связи : Modbus RTU/TCP, Profibus DP/PA, HART, Foundation Fieldbus.
Функции защиты : защита от превышения крутящего момента, защита от перегрева, защита от потери фазы, защита от воды и пыли, нагрев и осушение, молниезащита.
Обратная связь по положению : Тип включения/выключения (сухие контакты размыкания/закрытия/ошибки), модулирующего типа (обратная связь по положению 4–20 мА)
Ручное управление маховиком : Стандартный механический маховик для местного аварийного управления при сбое питания.
Стандарт проектирования : API 6D, ASME B16.34.
Стандарт испытаний : API 6D, API 598.
Монтажное расстояние : Соответствует ASME B16.10.
Приложения
Магистральные трубопроводы природного газа : используются на ключевых узлах, включая магистральные линии, ответвления, компрессорные станции, станции измерения и регулирования, станции очистки и запорные клапаны, что обеспечивает точное дистанционное управление, автоматическое регулирование и интеграцию SCADA.
Сети централизованного теплоснабжения : Применяются в первичных магистральных линиях систем когенерации и центрального отопления, обладают высокой устойчивостью к температуре и давлению и нулевой внешней утечкой. Электрическая модуляция обеспечивает точный контроль температуры.
Терминалы для хранения газа и СПГ : используются в трубопроводах для закачки, добычи и экспорта газа, с электрическими приводами, обеспечивающими точный контроль потока для удовлетворения требований автоматизированной диспетчеризации.
Нефтепроводы : Применяются в трубопроводах и станциях для транспортировки сырой нефти и нефтепродуктов на большие расстояния, обеспечивая процессы очистки, измерения и распределения.
Химическая и нефтехимическая промышленность : используется в подземных или наземных трубопроводах, транспортирующих легковоспламеняющиеся, токсичные и агрессивные среды под высоким давлением, с электрическим управлением, обеспечивающим безопасную работу и точное регулирование в опасных зонах.
Водоочистные и насосные станции : Обеспечивают надежную изоляцию и точное управление потоком для крупнокалиберных систем транспортировки сырой воды, очистки сточных вод и трубопроводных систем насосных станций.
Общепромышленное обслуживание : подходит для надежной изоляции и регулирования большого диаметра воды, масла, газа и других сред среднего и высокого давления, требующих дистанционного мониторинга, точного управления, нулевых утечек и эксплуатации, не требующей технического обслуживания.
Преимущества и ценности
Нулевая внешняя утечка и высокая надежность . Полностью сварная конструкция полностью исключает риск утечек в местах соединения корпуса с трубопроводом. Он не требует обслуживания в течение всего срока службы при заглубленном или поверхностном монтаже, что значительно снижает экологические риски и затраты на техническое обслуживание.
Точное интеллектуальное управление : электрические приводы поддерживают пропорциональное регулирование, обратную связь по положению и несколько протоколов связи. Интеграция с системами SCADA обеспечивает удаленный мониторинг, диагностику неисправностей и профилактическое обслуживание, улучшая интеллектуальность сети трубопроводов.
Плавная работа в отверстиях большого диаметра : конструкция с креплением на цапфе значительно снижает рабочий крутящий момент в условиях высокого давления при работе с отверстиями большого диаметра. Электрический привод точно контролирует открытие, чтобы избежать гидроудара и скачков напряжения, обеспечивая плавное регулирование.
Всепогодная эксплуатация : высокий класс защиты (IP67/IP68) и взрывозащищенные варианты адаптированы к суровым внешним условиям, влажности, пыли и взрывоопасным газовым средам.
Обеспечение аварийной работы : блокировка маховика позволяет осуществлять локальную аварийную работу во время сбоя питания. Благодаря ИБП или резервному питанию обеспечивается управляемость клапана в критических условиях.
Высокая совместимость со скребками : Полнопроходная конструкция обеспечивает беспрепятственный проход скребков трубопровода, обеспечивая возможность проведения инспекций и очистки в трубопроводе для улучшения эксплуатации и эффективности обслуживания трубопровода.
Комплексное соответствие требованиям безопасности : конструкция API 6D, функция DBB, пожаробезопасность, антистатичность, противовыбросовая защита, защита от превышения крутящего момента и интеллектуальная диагностика соответствуют строгим международным стандартам безопасности для магистральных и городских газопроводов.
Надежная цифровая совместимость : поддерживает цифровую модернизацию Индустрии 4.0, обеспечивая мониторинг состояния клапанов в реальном времени, облачный анализ эксплуатационных данных, профилактическое обслуживание и управление полным жизненным циклом.
