J-VALVES
Дизайн функции
Дуплексная нержавеющая сталь F51. Материал : Корпус клапана выкован из ASTM A182 F51 (2205/S32205) со значением PREN ≥ 35, что обеспечивает превосходную стойкость к точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением, вызванному хлоридами, а прочность примерно в два раза выше, чем у нержавеющей стали 316.
Цельнокованая конструкция : Корпус клапана полностью изготовлен из поковок, без дефектов литья, с плотной структурой зерен, что обеспечивает значительно более высокую несущую способность и усталостный срок службы, чем отливки, особенно подходит для условий эксплуатации при пульсации высокого давления.
Конструкция с плавающим шаром : Шар свободно плавает под средним давлением и плотно прилегает к заднему седлу, образуя самоподключающееся уплотнение, отличающееся простой конструкцией, надежным уплотнением и чувствительным откликом.
Конструкция с уменьшенным проходным отверстием 3/4×1/2 : Номинальный размер клапана 3/4 дюйма с проходным отверстием 1/2 дюйма (уменьшенный проходной диаметр), что снижает вес, рабочий крутящий момент и стоимость, обеспечивая при этом пропускную способность процесса, идеально подходит для трубопроводов высокого давления, не требующих полнопроходной очистки.

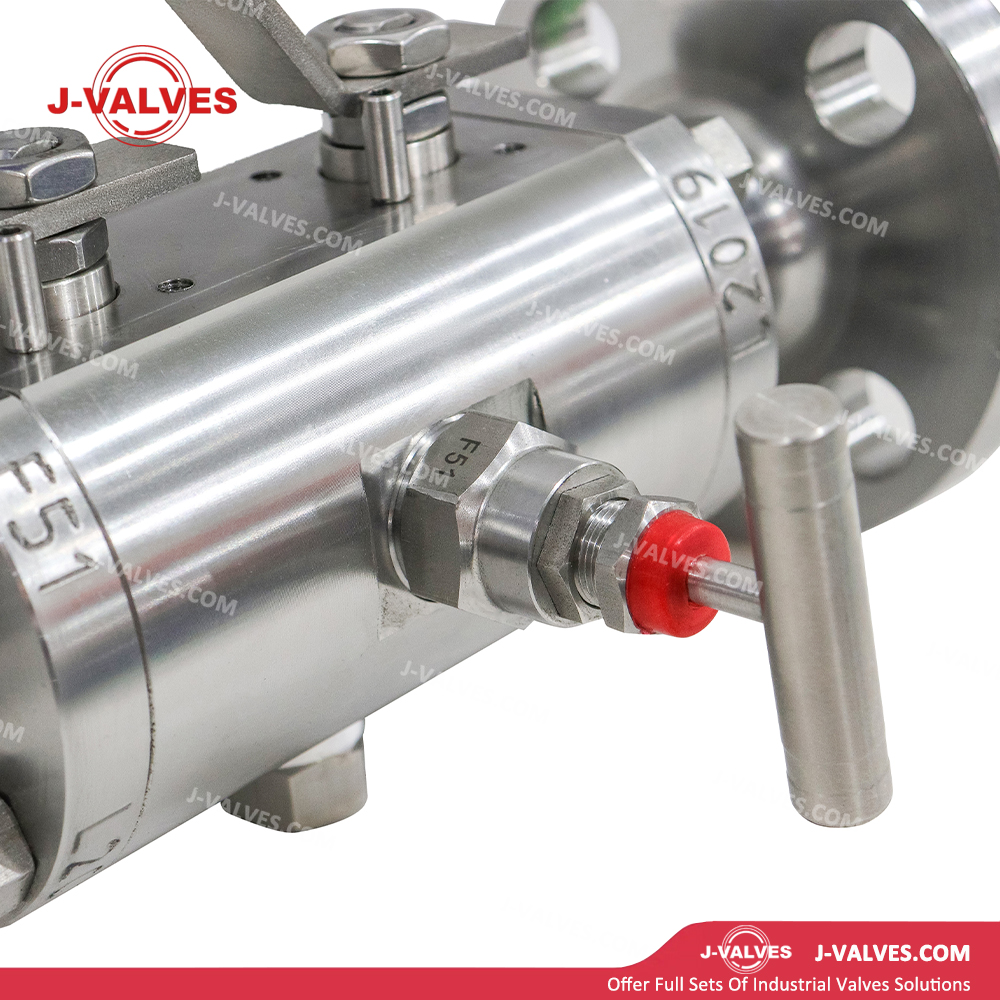

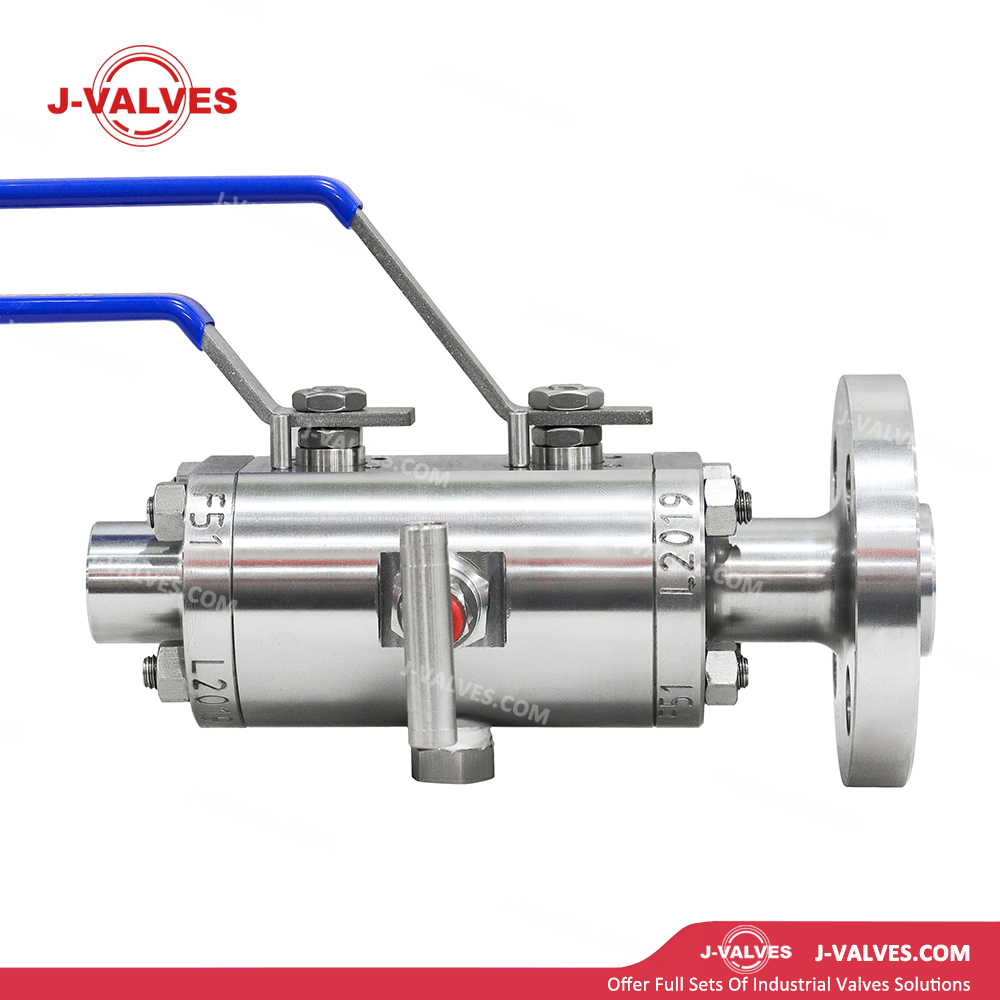

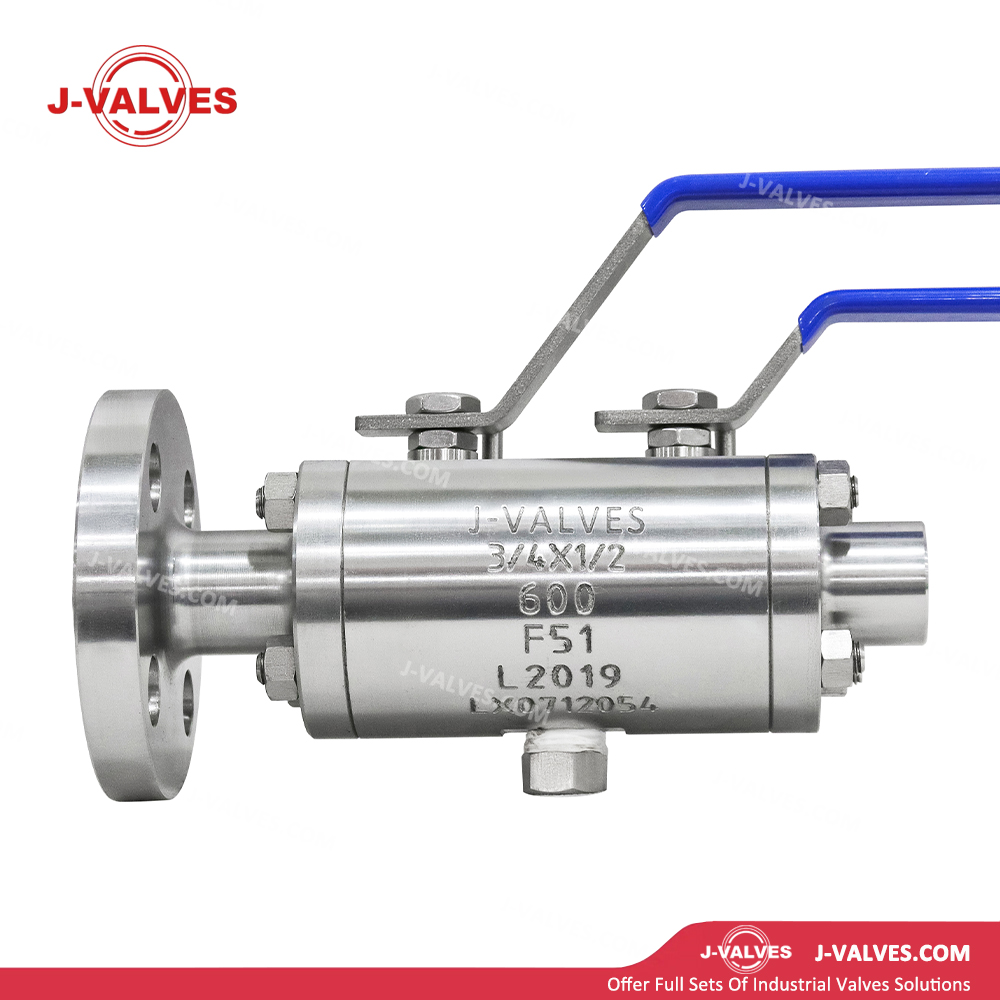

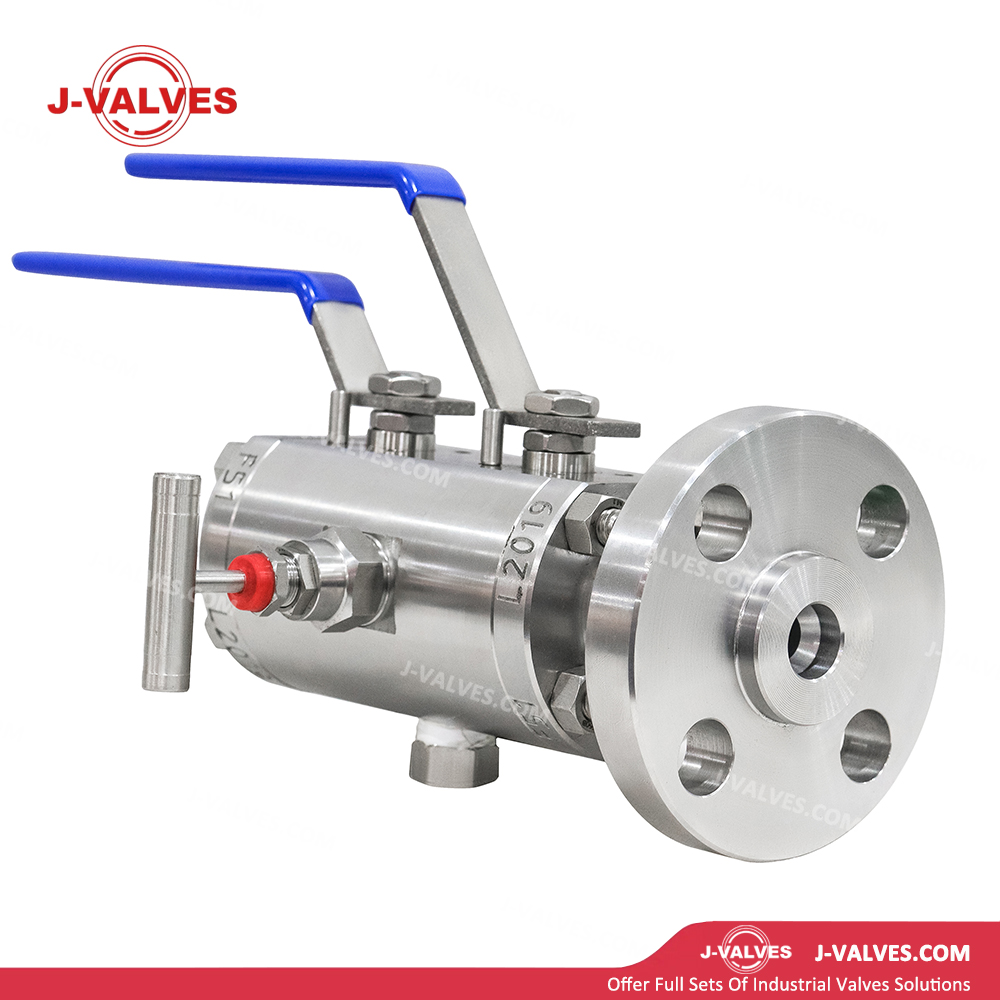

Функция двойной блокировки и стравливания (DBB) : Оснащен двумя независимыми седлами для двунаправленного герметичного запирания, спускным/сливным клапаном в полости корпуса клапана, позволяющим оперативно сбрасывать давление в полости и тестировать целостность уплотнения, что соответствует требованиям изоляции API 6D.

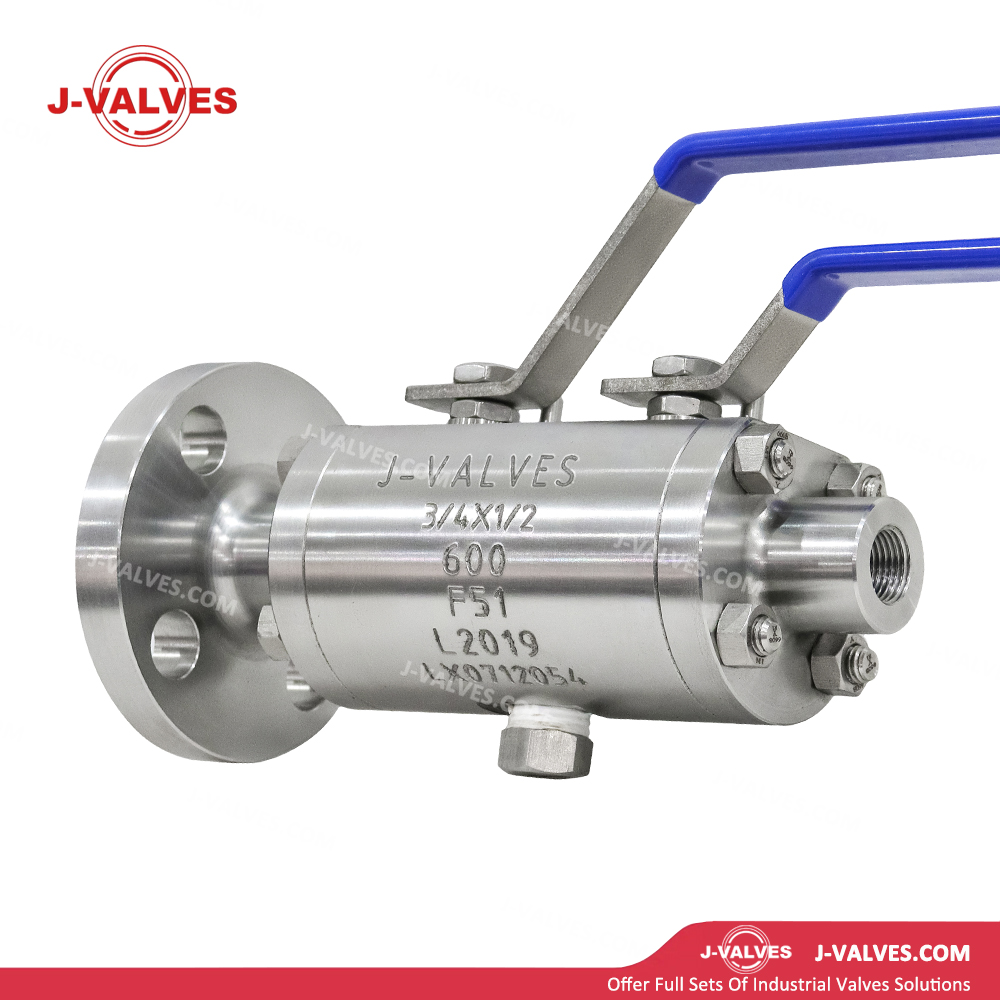

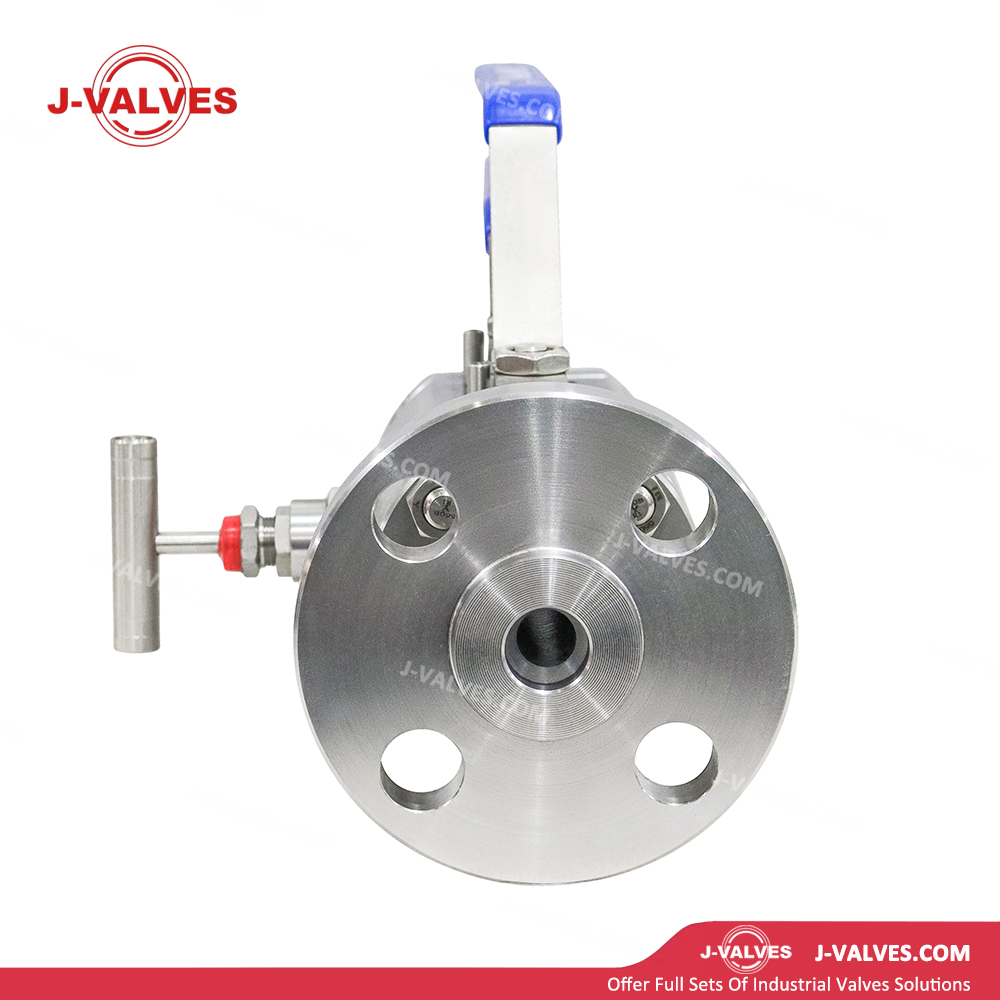

Концевые соединения с резьбой, под приварку враструб или под сварку встык : опционально внутренняя резьба NPT, концы под приварку в раструб SW или под приварку встык BW, соответствующие стандартам ASME B16.11/B16.25, обеспечивающие высокую надежность соединения в классе высокого давления 600 фунтов.
Пожаробезопасная конструкция : соответствует стандарту API 607; В случае перегорания уплотнения из ПТФЭ/РПТФЭ между металлическим шариком и седлом образуется вторичное металлическое уплотнение для предотвращения утечки среды в условиях пожара.
Антистатическое устройство : проводящие пружины, установленные между штоком, шаром и корпусом клапана, обеспечивают постоянное рассеивание статического электричества, подходят для легковоспламеняющихся и взрывоопасных сред, таких как природный газ и смеси нефти и газа.
Противовыбросовая конструкция штока : шток закреплен нижним выступом для предотвращения выброса при ненормальном внутреннем давлении, обеспечивая безопасность персонала и оборудования.
Система аварийной смазки уплотнений : дополнительные клапаны для впрыска герметика в области седла и штока для восстановления временного уплотнения путем впрыскивания герметика в аварийных ситуациях.
Компактный и легкий : малогабаритная конструкция для высокого давления, компактные размеры и легкий вес, облегчающая установку в ограниченном пространстве и интеграцию в монтируемое на раме оборудование, приборные трубки и системы распределения высокого давления.
Технические параметры
Номинальный размер : 3/4″ × 1/2″ (DN20 × DN15)
Класс давления : 600 фунтов (PN100)
Диапазон температур : от -29 ℃ до + 425 ℃.
Корпус клапана/крышка : ASTM A182 F51 (дуплексная нержавеющая сталь 2205); доступно обновление до F53 (супердуплексная нержавеющая сталь 2507)
Шар : Цельный F51 или F51 с наплавкой из карбида вольфрама.
Шток : F51, F53 или дисперсионно-твердеющая нержавеющая сталь 17-4PH.
Уплотнение седла : RPTFE (усиленный ПТФЭ, -50℃~180℃); PEEK (-60℃~260℃); Девлон/Витон (специальная химическая служба)
Прокладка : Гибкая спирально навитая прокладка из графитовой нержавеющей стали или металлическая кольцевая прокладка.
Болты : ASTM A193 B8M (нержавеющая сталь 316) или A193 B7 (легированная сталь) с кадмиевым/цинковым покрытием.
Торцевые соединения : внутренняя резьба NPT (ASME B1.20.1), сварка в раструб SW (ASME B16.11), сварка встык BW (ASME B16.25)
Управление : Ручное (рычаг/гаечный ключ со стопорным устройством); дополнительный пневматический (маленький цилиндр) или электрический привод
Стандарты проектирования : ASME B16.34, API 608, API 6D.
Стандарты тестирования : API 598, API 6D.
Сертификация DBB : Соответствует требованиям API 6D Приложение H и ISO 14313 DBB.
Монтажная длина : Соответствует ASME B16.10.
Приложения
Морские нефтегазовые платформы : Изоляция агрессивных сред в приборных трубах платформы, системах впрыска химикатов и линиях гидравлического управления, устойчивость к морской воде и морской атмосферной коррозии.
Нефтехимические и химические предприятия : отбор проб, закачка, дренаж и изоляция приборов для хлоридсодержащих сред, высокосернистого газа (H₂S/CO₂) и химических промежуточных продуктов, устойчивых к коррозионному растрескиванию под напряжением.
Опреснение морской воды и морская техника : Изоляция в системах обратного осмоса и трубопроводах охлаждения морской воды с превосходной стойкостью к коррозии морской воды, продлевающая срок службы в 3–5 раз по сравнению с 316L.
Переработка природного газа : услуги по дросселированию, отключению и стравливанию на устьях скважин и сборных трубопроводах высоконапорного высокосернистого газа в соответствии с требованиями NACE MR0175/ISO 15156 к работе с сернистым газом.
Системы распределения высокого давления : Компактное и надежное запорное устройство для заправочных станций КПГ, хранения и транспортировки водорода, а также узлов распределения газа высокого давления.
Преимущества и ценность
Превосходная коррозионная стойкость : дуплексная сталь F51 с PREN ≥ 35 обеспечивает более чем в два раза большую стойкость к точечной коррозии, эквивалентную 316L, обеспечивая нулевую коррозионную стойкость в хлоридсодержащих, серосодержащих и кислых средах.
Компактная конструкция для высокого давления : уменьшенное отверстие 3/4×1/2 в сочетании с классом 600LB обеспечивает надежную герметизацию под высоким давлением в чрезвычайно ограниченном пространстве, подходит для инструментальных трубок, агрегатов, монтируемых на раме, и систем распределения высокого давления.
Гарантия безопасности DBB : независимое двойное уплотнение плюс выпуск воздуха из полости обеспечивает оперативное тестирование уплотнений и безопасный сброс давления в полости, что соответствует самым строгим спецификациям технологической изоляции и безопасности.
Гибкая адаптация к нескольким соединениям : дополнительные резьбовые, раструбные или стыковые приварные концы исключают необходимость использования ответных фланцев, что снижает затраты на установку и количество потенциальных мест утечек в трубопроводах высокого давления малого диаметра.
Комплексное соответствие требованиям безопасности : соответствует API 6D, NACE MR0175, ISO 15848 и другим стандартам; Доступен сертификат функциональной безопасности SIL для соответствия требованиям взрывозащиты и функциональной безопасности.
