J-VALVES
Структурные особенности

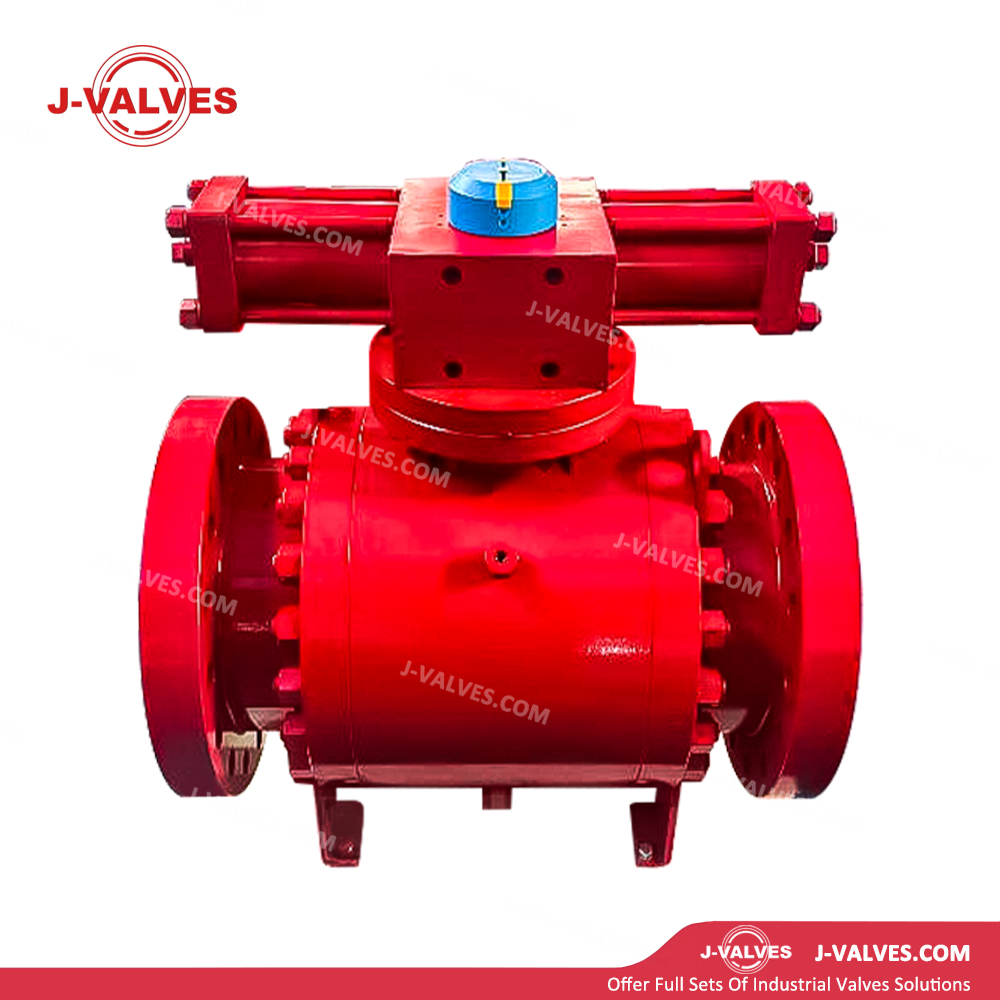

Конструкция с креплением на цапфе: Шар фиксируется верхней и нижней цапфами и не плавает при среднем давлении. Уплотнение достигается за счет подпружиненного седла или поршневого эффекта, что значительно снижает рабочий момент. Он подходит для условий высокого давления и большого диаметра и исключает заклинивание плавающих шаровых кранов под высоким давлением.
Высокий выходной крутящий момент: гидравлическое давление обычно составляет 10–35 МПа, выходной крутящий момент достигает сотен тысяч Н·м, что позволяет легко управлять клапанами большого диаметра сверхвысокого давления до 56 дюймов/класс 2500.
Быстрое реагирование: время открытия и закрытия регулируется от 1 до 30 секунд, что соответствует требованиям быстрого реагирования при аварийном отключении (ESD).
Точное управление: оснащено пропорциональными клапанами и сервосистемами для реализации плавного управления и точной обратной связи по положению.
Двойного действия: с гидравлическим приводом для открытия и закрытия, с симметричным выходным крутящим моментом и гибким управлением.
Пружинный возврат одностороннего действия: открывается с помощью гидравлической энергии и закрывается с помощью пружинного накопителя энергии; автоматически отключается при потере давления, удовлетворяя требованиям безопасности.
Интегрированная система гидравлического управления: включает гидравлический силовой агрегат, аккумулятор, коллектор регулирующего клапана, фильтр, датчик давления и т. д. Поддерживает несколько режимов управления: местный ручной, дистанционный автоматический и аварийное отключение.
Функция аварийного отключения ESD: при получении аварийного сигнала аккумулятор мгновенно выпускает масло под высоким давлением, а клапан быстро закрывается в течение нескольких секунд, чтобы обеспечить безопасность трубопровода.
Обратная связь и мониторинг положения клапана: Оснащен концевыми выключателями, датчиками положения 4–20 мА и интеллектуальными позиционерами для удаленного мониторинга положения клапана и диагностики неисправностей.
Двунаправленное уплотнение с двойным седлом: седла выше и ниже по потоку подпружинены независимо друг от друга для двунаправленного уплотнения. Конструкция с однопоршневым эффектом (SPE) или двойным поршневым эффектом (DPE) адаптируется к различным требованиям по сбросу давления.
Полнопроходная или уменьшенная конструкция: Полнопроходная конструкция имеет практически нулевое сопротивление потоку и обеспечивает проход скребка; уменьшенный диаметр снижает затраты на общее запорное обслуживание.
Антистатическая и пожаробезопасная конструкция: проводящее соединение между штоком, шаром и корпусом; пожаробезопасен, сертифицирован по API 607/6FA, сохраняет целостность уплотнения после воздействия огня.
Широкий диапазон материалов. Материалы корпуса включают WCB, LCC, F304/F316/F316L, дуплексную нержавеющую сталь F51/F53, инконель и т. д., подходящие для обычных и экстремально агрессивных условий.
Технические параметры
Диапазон размеров: от NPS от 6 до 60 дюймов (от DN150 до DN1500)
Класс давления: от класса 150 до класса 2500 (от PN20 до PN420); обычно класс 600/900/1500 (PN100/150/260)
Давление в гидросистеме: 10 МПа, 16 МПа, 21 МПа, 35 МПа (стандарт); по индивидуальному заказу до 70 МПа
Диапазон температуры: от -29 до +425 ℃
Корпус: WCB, LCC, F304, F316, F316L, F51 (2205), F53 (2507), Инконель 625.
Шарик: F316+ENP, F316+Стеллит, накладка из Inconel 625, покрытие из карбида вольфрама.
Седло: RPTFE, Devlon V-API, PEEK, SS316+графит, Инконель+Стеллит
Цапфа/подшипник: SS316, 17-4PH, Inconel 718, втулка Devlon V.
Стержень: SS316, 17-4PH, Инконель 718
Упаковка: Гибкий графит, низкотемпературный графит.
Гидравлический привод: цилиндр из углеродистой или нержавеющей стали, хромированный шток поршня, уплотнения из NBR/Viton.
Торцевые соединения: RF, RTJ, BW, в соответствии с ASME B16.5/B16.25; Концы трубопроводной арматуры API 6D
Стандарты дизайна: API 6D, API 608, ASME B16.34
Стандарты тестирования: API 6D, API 598.
Приложения
Аварийное отключение (ПАЗ) для магистральных нефте- и газопроводов: Устанавливается в помещениях магистральных запорных клапанов и на входах/выходах станций. Быстрое отключение в течение 3–15 секунд при потере давления или аварии для предотвращения повышения давления.
Подводные трубопроводы и морские платформы: дистанционное управление подводными добывающими системами, манифольдами и стояками. Гидравлический привод соответствует подводным требованиям высокого давления и взрывобезопасности.
Крупные хранилища газа/нефти: контроль большого диаметра высокого давления для нагнетательных/добывающих скважин и входов/выходов резервуаров. Функция ESD обеспечивает безопасность хранения.
Заводы СПГ: Крупные клапаны управления для систем предварительной подготовки, сжижения и экспорта природного газа под высоким давлением. Криогенный тип подходит для температуры -196℃.
Угольные химические системы высокого давления: управление высоким расходом под высоким давлением для газификации угля, очистки синтез-газа и синтеза метанола, устойчивое к средам, содержащим твердые частицы и коррозионные вещества.
Крупные химические заводы: Управление реакторами высокого давления и системами разделения на установках крекинга этилена, полиэтилена и полипропилена.
Гидроэлектростанции и гидроаккумулирующие станции: быстрое отключение и регулирование расхода для систем водозабора и отводящих каналов под высоким давлением.
Преимущества и ценности
Единственный выбор для клапанов большого диаметра сверхвысокого давления: Выходной крутящий момент гидравлической системы более чем в 10 раз превышает крутящий момент пневматических/электрических приводов, что делает его единственным возможным решением привода для клапанов сверхвысокого давления размером 56 дюймов/класса 2500.
Точность и стабильность управления: Гидравлическая система отличается высокой жесткостью и быстрым откликом. Благодаря сервоуправлению достигается более высокая точность регулирования, чем у пневматических и электрических систем.
Комплексная отказоустойчивая конструкция: несколько механизмов безопасности, включая пружинный возврат, накопление энергии в аккумуляторе и защиту от потери давления, гарантируют, что клапан остается в безопасном состоянии при любом режиме отказа.
Адаптируемость под водой и под водой: Гидравлический привод обеспечивает легкое дистанционное управление с помощью шлангокабеля, адаптируясь к экстремальным глубоководным условиям, таким как высокое давление, коррозия и морская растительность.
