J-VALVES

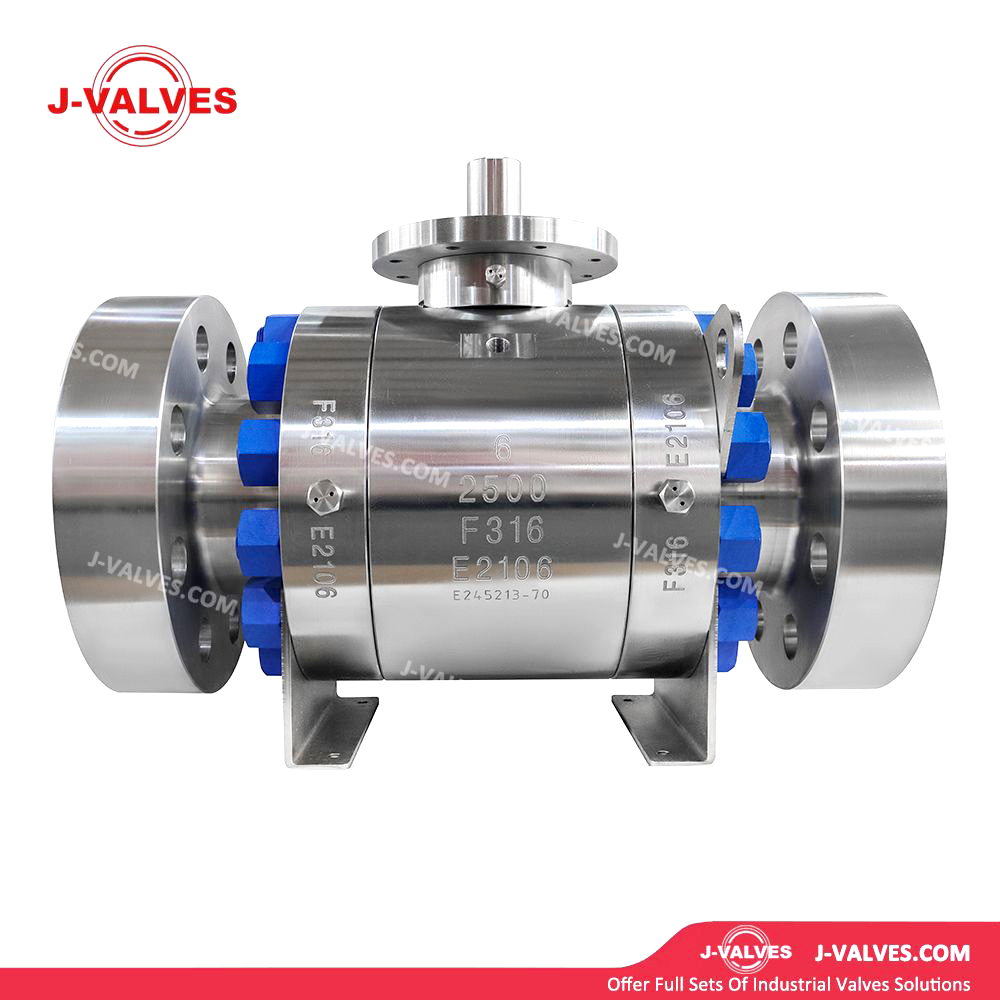

Структурные особенности
Корпус клапана: F304, F316, F316L, дуплексная нержавеющая сталь F51, супердуплексная нержавеющая сталь F53, супердуплексная нержавеющая сталь F55, супераустенитная нержавеющая сталь 6Mo.
Шарик/шток клапана: F316 + твердый хром/ENP, F51/F53/F55, 6Mo, Inconel 625 с покрытием из карбида вольфрама
Преимущества: отличная коррозионная стойкость, устойчивость к хлоридному коррозионному растрескиванию под напряжением, высокотемпературная прочность и низкотемпературная вязкость.
Шаровая конструкция с цапфой: шар поддерживается и фиксируется верхним и нижним подшипниками, обеспечивая стабильный рабочий крутящий момент, на который не влияют средние колебания давления, подходит для применения в условиях высокого перепада давления и в системах с большим диаметром отверстия.
Подпружиненное седло: дисковые или винтовые пружины установлены за седлами для обеспечения первоначального уплотнения при низком давлении; Среднее давление улучшает уплотнение при высоком давлении, обеспечивая надежное уплотнение во всем диапазоне давлений.
Седло с двойным поршневым эффектом (DPE): конструкция DPE является дополнительной. Давление в полости действует одновременно на седла, расположенные выше и ниже по потоку, обеспечивая надежное двунаправленное уплотнение и отвечая требованиям двойной изоляции.
Доступны полнопроходные и уменьшенные отверстия: Полнопроходная конструкция отвечает требованиям очистки скребков; Конструкция с уменьшенным диаметром отверстия снижает затраты на адаптацию к различным условиям работы.
Различные торцевые соединения: фланец RF / RTJ, BW (стыковая сварка), ступичное соединение, подходящее для различных номинальных давлений и требований к установке.
Первичное уплотнение: седла из PEEK, Devlon, нейлона, устойчивы к высокому давлению и износу.
Металлическое уплотнение: с наплавкой из стеллита, карбида вольфрама или сплава на основе никеля, устойчиво к высоким температурам и высокому давлению, пожаробезопасно.
Пожаробезопасная конструкция: соответствует API 6FA / API 607. Уплотнение металл-металл остается эффективным даже после выгорания мягких уплотнений, предотвращая утечку среды в случае пожара.
Антистатическое устройство: антистатические пружины, установленные между шаром, штоком и корпусом, эффективно снимают статическое электричество и исключают риск взрыва.
Выдувозащищенный шток: цельнокованая конструкция штока с Т-образной головкой предотвращает выброс штока под внутренним давлением, обеспечивая эксплуатационную безопасность.
Аварийный впрыск герметика: Клапаны для впрыска герметика предусмотрены в зонах седла и штока для восстановления характеристик уплотнения путем впрыскивания герметика в аварийных ситуациях.
Функция саморазгрузки седла: в случае возникновения избыточного давления в полости корпуса седло автоматически отделяется от шара, чтобы сбросить давление на сторону низкого давления, предотвращая повреждение корпуса клапана из-за избыточного давления.
Подшипники с низким коэффициентом трения: Верхние и нижние подшипники изготовлены из девлона, PEEK или металлических втулок для уменьшения трения и облегчения эксплуатации.
Технические параметры
Диапазон размеров: от 2 до 56 дюймов (от DN50 до DN1400)
Класс давления: от 600 до 2500 фунтов (от PN100 до PN420)
Диапазон температуры: от -29 до +425 ℃
Корпус клапана: F304, F316, F316L, F51, F53, F55, 6Mo, 625, C276
Шарик: F316 + твердый хром/ENP, F51/F53/F55, 6Mo, 625 + карбид вольфрама
Стержень: F316, F316L, 17-4PH, Инконель 718, Монель К-500
Седло: PEEK, Devlon, нейлон, PTFE, RPTFE, стеллит, карбид вольфрама, сплав на основе никеля.
Подшипник/уплотнение: Девлон, PEEK, Стеллит, Сплав на основе никеля, Карбид вольфрама
Пружина: Инконель 718, Хастеллой C-276, 17-7PH.
Уплотнение/прокладка: гибкий графит, графитовый композит, металлическая кольцевая прокладка.
Торцевое соединение: фланцевое (RF/RTJ), приварное встык (BW), ступичное соединение (API 6A)
Управление: ручное (коробка передач), пневматическое (кулисный механизм/реечная передача), электрическое, гидравлическое, электрогидравлическое.
Стандарт проектирования: API 6D, API 608, ASME B16.34.
Стандарт тестирования: API 6D
Лицо-личное измерение: ASME B16.10
Приложения
Магистральные трубопроводы высокого давления: используются в межрегиональных трубопроводах высокого давления для транспортировки сырой нефти, нефтепродуктов и природного газа, для изоляции линий и обслуживания блоков станций.
Системы сбора и транспортировки высокого давления: подходят для сборных трубопроводов высокого давления, трубопроводов для закачки воды и газа на нефтяных и газовых месторождениях, устойчивы к высокому перепаду давления и песчаносодержащим средам.
Химические заводы высокого давления: Применяются в реакционных системах высокого давления, гидрокрекинге, синтезе аммиака и на заводах по производству мочевины для изоляции материалов и безопасной блокировки.
Экспорт СПГ под высоким давлением: используется в системах газификации и экспорта под высоким давлением на приемных терминалах СПГ, подходит для транспортировки природного газа под высоким давлением и при температуре окружающей среды.
Месторождения высокосернистой нефти и газа: Соответствуют стандартам NACE, подходят для разработки под высоким давлением и сбора высокосернистого природного газа, содержащего H₂S и CO₂.
Подводные системы высокого давления: конструкция, сертифицированная по стандарту API 6DSS, подходит для глубоководных трубопроводов высокого давления и подводных производственных объектов.
Преимущества и ценность
Адаптивность к сверхвысокому давлению: конструкция, установленная на цапфе, обеспечивает стабильную работу и надежное уплотнение до 2500 фунтов (42 МПа) и выше.
Полнодиапазонное уплотнение: двойное действие с предварительным натягом пружины и автоподжатием среднего давления обеспечивает герметичность с нулевой утечкой в диапазоне от вакуума до сверхвысокого давления.
Стабильный рабочий крутящий момент: конструкция с опорой на подшипники исключает влияние давления среды на рабочий крутящий момент, что облегчает точный выбор привода.
Совместимость с экстремальными условиями: дуплексные/супердуплексные нержавеющие стали хорошо работают в экстремально агрессивных средах, содержащих хлориды, H₂S и CO₂.
Строгая совместимость со стандартами: строго соответствует стандартам API 6D/6A и ASME, что обеспечивает плавную интеграцию с глобальными системами оборудования высокого давления.
Интеграция автоматизации: стандартизированные интерфейсы приводов и сертификация SIL позволяют легко интегрироваться с системами SCADA для удаленного мониторинга и аварийного отключения.
Комплексные международные сертификаты: полная сертификация по API 6D, API 6A, API 6FA, SIL, NACE, PED, ATEX и другим, что обеспечивает соответствие глобальным проектам.
