Структурные особенности

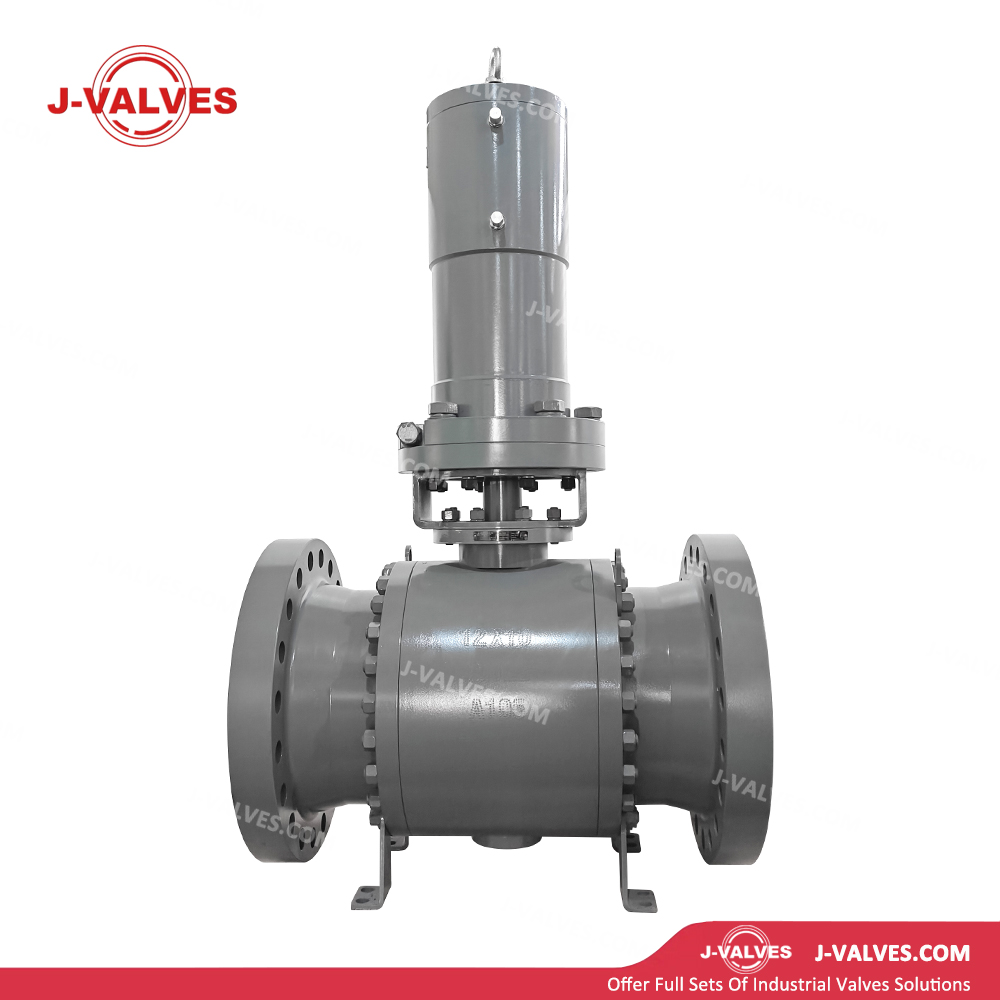

Привод гидравлического привода: оснащен реечным, кулисным или винтовым гидравлическим приводом. Рабочее давление обычно составляет 10–21 МПа (более высокое по запросу) с выходным крутящим моментом до сотен тысяч Н·м, что позволяет быстро открывать и закрывать клапаны высокого давления большого диаметра.
Конструкция с креплением на цапфе: Шар фиксируется верхней и нижней цапфами и не плавает при среднем давлении. Уплотнение достигается за счет подпружиненных седел или поршневого эффекта, что значительно снижает рабочий крутящий момент и идеально подходит для применений с большим диаметром отверстия под высоким давлением.
Фланцевые торцевые соединения: концы RF, RTJ или BW, соответствующие ASME B16.5/B16.25, для легкой интеграции в крупномасштабные трубопроводные системы. Для работы под высоким давлением доступна прокладка линзы или овальная прокладка.
Двойного действия: с гидравлическим приводом для открытия и закрытия, с высоким выходным крутящим моментом и точным управлением, подходит для частой эксплуатации.
Пружинный возврат одностороннего действия: открывается с помощью гидравлической энергии и закрывается силой пружины в аварийной ситуации; автоматически переключается в безопасное положение при потере давления, что идеально подходит для аварийного отключения при электростатическом разряде.
Быстрое открытие и закрытие: быстрый отклик гидравлической системы с регулируемым временем полного хода от 1 до 30 секунд, что соответствует требованиям аварийного отключения (обычно <15 секунд).
Полный охват для высокого давления и большого диаметра: размеры NPS 2″~60″, классы давления 150~2500 (PN20~420), охватывающие все требования от стандартного до сверхвысокого давления.
Модульная гидравлическая система питания: интегрирована с гидравлическим блоком питания, аккумулятором, коллектором регулирующего клапана и фильтром, поддерживает местное или дистанционное управление и интеграцию SCADA/DCS.
Безопасная конструкция: аккумулятор накапливает гидравлическую энергию, обеспечивая перемещение клапана в безопасное положение при потере мощности или давления; Тип с пружинным возвратом автоматически закрывается при падении давления.
Обратная связь и мониторинг положения: оснащен датчиком положения клапана (4–20 мА), концевыми выключателями и датчиками давления для мониторинга состояния клапана и состояния гидравлической системы в реальном времени.
Подводные/подводные возможности: дополнительные подводные гидравлические приводы, рассчитанные на глубину воды до 3000 метров, подходящие для подводных трубопроводов и глубоководных систем добычи.
Пожаробезопасная и взрывозащищенная конструкция: Сертификация пожаробезопасности привода соответствует API 6FA/6FB, класс взрывозащиты Ex d IIB T4 или выше для опасных зон.
Широкий выбор материалов: материалы корпуса, включая WCB, CF8M, дуплексную нержавеющую сталь F51/F53, инконель и т. д.; закаленный шар и седло для коррозийных, эрозионных и высокотемпературных условий.
Технические параметры
Диапазон размеров: от NPS от 2 до 60 дюймов (от DN50 до DN1500)
Класс давления: от класса 150 до класса 2500 (от PN20 до PN420); полная серия API 6D
Давление в гидросистеме: 10 МПа, 16 МПа, 21 МПа (стандартное); до 35 МПа (по индивидуальному заказу)
Диапазон температуры: от -29 до +425 ℃
Корпус: WCB, CF8M, F316, F51/F53, Инконель 625
Шар: F316+ENP, F316+карбид вольфрама, Inconel 625+карбид вольфрама
Седло: RPTFE, Devlon, PEEK, SS316+графит, карбид вольфрама
Цапфа/подшипник: SS316, 17-4PH, Inconel 718, покрытие из карбида вольфрама.
Цилиндр привода: углеродистая сталь, нержавеющая сталь, алюминиевый сплав (легкий)
Гидравлическая жидкость: минеральное масло, водно-гликоль (огнестойкий), синтетический эфир (биоразлагаемый в окружающей среде).
Торцевые соединения: RF, RTJ, BW в соответствии с ASME B16.5/B16.25; Концы трубопроводной арматуры API 6D
Стандарты дизайна: API 6D, API 608, ASME B16.34
Стандарты тестирования: API 6D, API 598.
Приложения
ESD для магистральных трубопроводов природного газа: Линейные запорные клапаны (LSV) на компрессорных станциях, узлах учета и в клапанных помещениях, обеспечивающие аварийное отключение в течение <15 секунд при потере давления, возгорании или утечке.
Ключевые системы на морских платформах: основные трубопроводы для экспорта нефти/газа, закачки воды и газа на устьевых и добывающих платформах с гидравлическим приводом, адаптированным к морской среде.
Подводные трубопроводы и глубоководные системы: Дистанционное гидравлическое управление подводными добывающими системами (SPS), подводными манифольдами (PLEM) и райзерами, работающими на глубине воды до 3000 метров.
Крупные хранилища газа: быстрое переключение и аварийная изоляция на нагнетательных/добывающих скважинах и сборных станциях, с быстрым реагированием на большие диаметры и высокое давление.
Нефтехимические установки высокого давления: вход и выход крупных реакторов установок гидрокрекинга и каталитического крекинга для высокочастотной работы и аварийного отключения.
Терминалы СПГ: криогенные клапаны большого диаметра для систем экспорта и регазификации высокого давления с криогенными гидравлическими приводами, обеспечивающими надежную работу при -162 ℃.
Одноточечный причал (SPM/SBM) для экспорта сырой нефти: поворотные шарнирные клапаны большого диаметра на морских погрузочных терминалах с гидравлическим приводом, адаптированным к динамическим морским условиям.
Преимущества и ценности
Максимальный выходной крутящий момент: Гидравлические приводы обеспечивают самый высокий крутящий момент на единицу веса, легко приводя в движение клапаны большого диаметра сверхвысокого давления до 60 дюймов / класса 2500, не имеющие аналогов с электрическими и пневматическими приводами.
Самая высокая скорость реагирования: время отклика гидравлической системы <100 мс, полный ход за 1–15 секунд, что соответствует самым строгим требованиям аварийного отключения ESD.
Высочайшая точность управления: гидравлическая сервосистема обеспечивает регулировку открытия клапана с точностью 0,1%, что подходит для регулирования дросселирования и контуров регулирования давления/расхода.
Собственная отказоустойчивость: аккумуляторная батарея и конструкция с пружинным возвратом обеспечивают автоматическое безопасное положение при потере питания, потери давления или пропадании сигнала, с уровнем безопасности до SIL 3.
Адаптируемость к подводным/глубоководным работам: Подводные гидравлические приводы, рассчитанные на глубину воды 3000 метров, являются единственным возможным решением для привода клапанов для глубоководной добычи нефти и газа.
Длительный период без обслуживания: Отработанная технология уплотнения гидравлической системы, обычно 5–10 лет без обслуживания, с расчетным сроком службы 25 лет для подводных систем.
